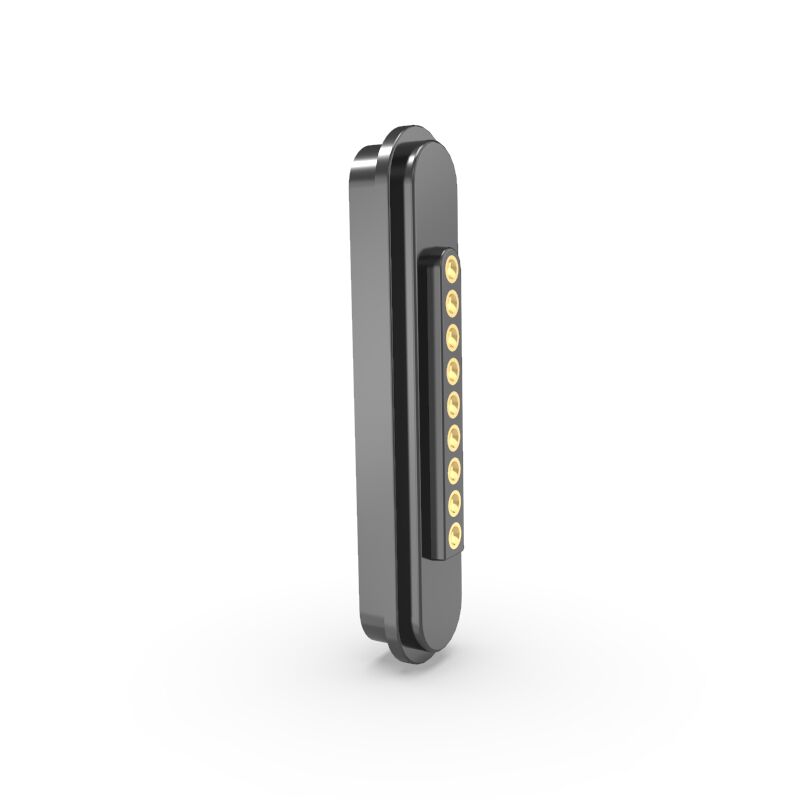

3A Άνδρας και γυναίκα 9Pin μαγνητικές συνδέσεις Pogo Pin

Ονομασία μάρκας:	UPE
Αριθμός μοντέλου:	VIC1550A/ VIC1550B
Μούβ:	5000
τιμή:	$1-$5
Λεπτομέρειες συσκευασίας:	Τσάντες PE
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO9002

Έγγραφο:

VIC1550A.pdf

Ονομα:

Μαγνητικοί συνδετήρες

Υλικό:

ΤΗΝ, Χαλκός C3604, SUS304, NdFeB N52

Δύναμη ελατηρίου:

80g±20g

Εργάσιμη βλάστηση:

1,0 χλστ

Ατέλειωτος:

12V

Ρεύμα:

3.0A

Μαγνητική δύναμη:

450 γρ

Μηχανική ζωή:

5000 κύκλοι Min.

Επικοινωνήστε με την Αντίσταση:

50mΩ Max (PIN)

Δοκιμή ψεκασμού αλατιού:

48H

Χρώμα:

μαύρο, κίτρινο

Δυνατότητα προσφοράς:

5KPCS/ημέρα

Επισημαίνω:

3A μαγνητικοί συνδετήρες πιν-πογκό

9pin μαγνητικές συνδέσεις με εγγύηση

Άνδρας θηλυκό σύνδεσμοι πόγκο πιν

Περιγραφή προϊόντος

3A Άνδρας και γυναίκα 9Pin μαγνητικές συνδέσεις Pogo Pin

Οι μαγνητικοί συνδετήρες 9 πινών διαθέτουν 9 πινάκια pogo με στερέωμα νάιλον υψηλής θερμοκρασίας και μαγνήτες NdFeB για ασφαλή τοποθέτηση.

Υλικά και επιχρίωση

Πινάκια Pogo

Υλικό: Χαλκός (στροβίλος και βαρέλι)
Επιχρισμός: Χρυσός (Au) πάνω από Νικέλιο (Ni) - Εξασφαλίζει χαμηλή αντοχή στην επαφή, αντοχή στη διάβρωση και αντοχή

Διαμονή

Υλικό: HTN (υψηλής θερμοκρασίας νάιλον) + 30% γυάλινες ίνες (GF) - Υψηλή μηχανική αντοχή, αντοχή στη θερμότητα
Χρώμα: Μαύρο
Διορισμός εύφλεκτης ικανότητας: UL94 V-0 - Αυτοσβήσιμο, κατάλληλο για εφαρμογές υψηλής ασφάλειας

Μαγνήτης

Τύπος: NdFeB (Neodymium Iron Boron), κλάση N52 - Δυνατή μαγνητική δύναμη (υψηλότερη κλάση για εμπορική χρήση)
Επικάλυψη: Νικέλιο (Ni) - Αποτρέπει τη διάβρωση του μαγνήτη

Ηλεκτρικές προδιαγραφές

Δραστηριακή τάση: 12V DC
ρεύμα λειτουργίας: 5.0A - Κατάλληλο για εφαρμογές μέτριας ισχύος
Αντίσταση επαφής (PIN): ≤ 50mΩ (Max) - εξασφαλίζει αποτελεσματική μεταφορά ισχύος με ελάχιστες απώλειες
Δοκιμή υψηλής τάσης: AC/DC 1000V, 0,5mA, 3 δευτερόλεπτα - Επικυρώνει την μόνωση και την διηλεκτρική αντοχή

Βασικά χαρακτηριστικά

Συμμόρφωση:ROHS REACH- Χωρίς επικίνδυνες ουσίες
Μαγνητική δύναμη: ≥450g - Δυνατή κράτηση για ασφαλείς συνδέσεις
Σχεδιασμός ασφάλειας: Προστασία κατά βραχυκυκλώματος - Προλαμβάνει ζημιές από τυχαία επαφή

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Αριθμός πινών	9 πιν ή προσαρμοσμένο
Πύργος	2.20mm
Τύπος	Κατευθεία γωνία
Υλικό πινών Pogo	Άλλες χημικές ουσίες
Διαμονή	Μαύρο HTN+30%GF UL94 V-0
Μαγνήτης	Νεοδύμιο, βόριο σιδήρου
Κατηγορία μαγνητικού	N52 (ως απαίτηση)
Μαγνητική δύναμη	450G
Δύναμη ελατήριας	80g±20g, με ροή λειτουργίας 1,0 mm
Μηχανική ζωή	5000 κύκλοι Min.
Τρέχων	3.0Α
Τετάρτη	Συνεχή 12V
Αντίσταση επαφής	50mΩ Max (PIN)
Δοκιμή υψηλής τάσης	AC1000 V 0,5mA 3SEC / DC 1000V 0,5mA 3SEC
Δοκιμή αλατισμού	48H
Πιστοποίηση	Προϊόν συμμορφούμενο με την οδηγία ROHS ή REACH
Δοκιμή	100% ανοικτή και σύντομη δοκιμή

Εικόνες προϊόντων

9 πιν αρσενικές μαγνητικές συνδέσεις:

9 πιν γυναίκες μαγνητικές συνδέσεις:

Συνιστώμενη διάταξη PCB:

Ανοχή διάταξης: ±0,05 mm

Εφαρμογές

Φορητές συσκευές, έξυπνο εξοπλισμό εντοπισμού θέσης, παιδικά έξυπνα βραχιόλια, έξυπνα ρολόγια, φορητά κινητά τηλέφωνα, ακουστικά Bluetooth
Ιατρικός εξοπλισμός, ασύρματος εξοπλισμός, εξοπλισμός επικοινωνιών δεδομένων, τηλεπικοινωνιακός εξοπλισμός
Αυτοματοποίηση και βιομηχανικοί εξοπλισμός, οπτικοακουστικός εξοπλισμός
Αεροπορία, αεροδιαστημική ηλεκτρονική, στρατιωτικές επικοινωνίες
Μηχανήματα οχημάτων, πλοήγησης αυτοκινήτων, δοκιμών και μετρήσεων
Καταναλωτικά ηλεκτρονικά προϊόντα (κινητά τηλέφωνα, tablet υπολογιστές, ακουστικά Bluetooth, κάμερες, ρολόγια και άλλα φορητά ηλεκτρονικά προϊόντα)

Γιατί να Επιλέξετε το UPE;

Προσαρμοσμένες Λύσεις για Κάθε Ανάγκη

Εμπειρογνώμονας προσαρμογή για ιατρικές, αυτοκινητοβιομηχανικές ή καταναλωτικές ηλεκτρονικές εφαρμογές με ολοκληρωμένη συνεργασία από την ιδέα μέχρι την παραγωγή.

Ταχεία κατασκευή πρωτοτύπων - Ταχύτερος χρόνος κυκλοφορίας στην αγορά

Κανονικά δείγματα: 2-3 ημέρες. Προσαρμοσμένα σχέδια: 7 εργάσιμες ημέρες.

Αδιάλλακτη διασφάλιση ποιότητας

Ο προσανατολισμένος στη διαδικασία έλεγχος με αυστηρές δοκιμές εξασφαλίζει 100% συμμόρφωση με τις επιδόσεις και την αντοχή.

Υλικά υψηλής ποιότητας και κατασκευή ακριβείας

Ελβετικοί μηχανισμοί για την ακρίβεια σε επίπεδο μικρών και εισαγόμενα υλικά με ψυχρή σφράγιση για ανώτερη αγωγιμότητα.

Πιστοποιημένη δοκιμή και αξιοπιστία

Υψηλής ακρίβειας εργαστήριο εξοπλισμός επικυρώνει ηλεκτρική, μηχανική και περιβαλλοντική απόδοση.

Αποδοτικότητα κόστους χωρίς συμβιβασμούς

Οι βελτιστοποιημένες ροές εργασίας μειώνουν τα απόβλητα και μειώνουν το κόστος με διαφανή τιμολόγηση για τις μεγάλες παραγγελίες.

Οικολογική συμμόρφωση

ROHS, απαλλαγμένο από αλογόνες και συμβατό με το REACH για ευαίσθητες βιομηχανίες, συμπεριλαμβανομένων των ιατρικών και παιδικών υπηρεσιών.

Πληροφορίες παραγγελίας

Μέθοδος πληρωμής: T/T, PayPal, OCBC
Δοκιμαστικό χρονοδιάγραμμα: δείγμα αποθέματος 2-3 εργάσιμες ημέρες / προσαρμοσμένο δείγμα 5-7 εργάσιμες ημέρες
Ημερομηνία παραγωγής: 10-15 εργάσιμες ημέρες
Αγορές: Αμερική, Ευρώπη, Ασία, Νότια Αφρική
Εμπορική περίοδος: EXW
Υπηρεσία: Υψηλής ποιότητας με λογική τιμή, υπηρεσία OEM, προσαρμοσμένα μεγέθη, χρώματα και σχέδια διαθέσιμα

Συσκευή και αποστολή

Προσαρμογή διαθέσιμη - Επικοινωνήστε μαζί μας για προσαρμοσμένες λύσεις!

Ηλεκτρονικό:union@upetech.net
