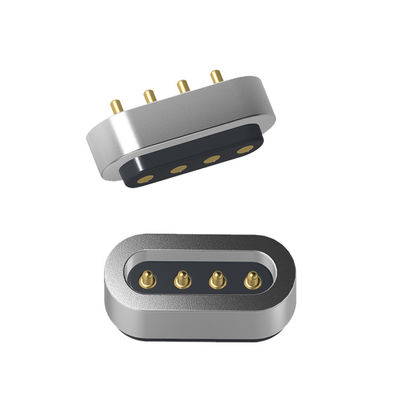

2.0mm διάδρομος 4pin διαμέσου τρύπας 1A αρσενικό θηλυκό μαγνητικό σύνδεσμο ισχύος N52 μαγνήτης.
Η Union Precision Electronic LIMITED ((UPE) είναι επαγγελματίας κατασκευαστής εξατομικευμένων εξαρτημάτων συνδέσμων, συμπεριλαμβανομένων των συνδετήρων POGO PIN, POGO PIN, Magnetic Connector, Magnetic Cable Connector,Δαχτυλίδι κεραίας ελατήριας, ανοιξιάτικο δαχτυλίδι και διάφορα ανιχνευτές. Είναι μια από τις πιο ανταγωνιστικές εταιρείες στον τομέα της άνοιξης φορτισμένο σύνδεσμο στην Κίνα. Τα προϊόντα χρησιμοποιούνται ευρέως σε όλα τα είδη επικοινωνιών,ιατρικό εξοπλισμό, αυτοκινητοβιομηχανικό ηλεκτρονικό εξοπλισμό, ασύρματο εξοπλισμό, έξυπνη ένδυση, βιομηχανικό εξοπλισμό δοκιμών (όπως κινητά τηλέφωνα, τηλεοράσεις, tablets,Παιχνίδια και μηχανές μάθησης) και περιφερειακά προϊόντα ηλεκτρονικών υπολογιστώνΤα προϊόντα μας εξάγονται κυρίως στην Ευρώπη, τις Ηνωμένες Πολιτείες, τον Καναδά, τις αναπτυγμένες χώρες και τις περιοχές της Ασίας.
Η επένδυση της εταιρείας μας σε προηγμένο εξοπλισμό δεν έχει διακοπεί ποτέ, προκειμένου να ανταποκριθεί καλύτερα στις ανάγκες του ανταγωνισμού της αγοράς και να βελτιώνει συνεχώς την ποιότητα των προϊόντων.
Μηχανολογικά:
- Δύναμη επαφής: 40g±20g σε 0,8 mm εργασιακή καλαμάρα
- Δοκιμή ζωής: 10.000 κύκλοι
Ηλεκτρική:
- ονομαστική τάση:DC 12V· ονομαστική τάση: 1A Max.
- Αντίσταση επαφής πινάκων ελαστικών: 50 εκατομμυρίων Ω.
Περιβαλλοντικές επιδόσεις:
-Θερμοκρασία λειτουργίας: -25°C έως +80°C
- Σπρέι αλατιού 24 ώρες.
Υλικά:
Πινέλα Pogo: Κάλκινο C6801,Χρυσό (Au) 0,5μm
Γυναικεία καρφίτσα: Μεταλλική επίστρωση Au 0,125um
Κεφάλαιο: Μαύρο PA66 UL94V-0
Μαγνήτης: N52 NdFeB επίστρωση Ni Cu Ni
Σχήμα μόνωσης: Maillard Adhesive 0,05 mmt hick
Συμμόρφωση RoHS & REACH:
RoHS (περιορισμός επικίνδυνων ουσιών): διασφαλίζει ότι τα υλικά είναι απαλλαγμένα από περιορισμένες ουσίες όπως μόλυβδο, κάδμιο, υδράργυρο κλπ.
REACH (Registration, Evaluation, Authorization of Chemicals): Επιβεβαιώνει ότι όλες οι χημικές ουσίες είναι εγγεγραμμένες και ασφαλείς για χρήση στην ΕΕ.
Εφαρμογή: Όλα τα υλικά (αργυρίδιο, χρυσωπική επίστρωση, στερέωμα HTN, PVC, μαγνήτες) και οι επιχρίσεις τους πρέπει να επαληθεύονται για τη συμμόρφωση μέσω δηλώσεων υλικών ή εργαστηριακών δοκιμών.
100% δοκιμή μικρού και ανοικτού κυκλώματος:
Απαιτήσεις παραγωγής: Κάθε μονάδα υποβάλλεται σε ηλεκτρική επαλήθευση:
Δοκιμή βραχυκυκλώματος: Επιβεβαιώνει ότι δεν υπάρχουν ακούσιες συνδέσεις μεταξύ των καρφιών
Δοκιμή ανοικτού κυκλώματος: Ελέγχει τη συνέχεια σε όλες τις προβλεπόμενες διαδρομές σήματος/δύναμης
Μέθοδος δοκιμής: Συνήθως εκτελείται με αυτοματοποιημένο εξοπλισμό δοκιμής κατά την τελική συναρμολόγηση
Διασφάλιση ποιότητας: Εξάλειψη του κινδύνου να φτάσουν οι πελάτες σε ελαττωματικές μονάδες
Διάταξη 4Pin ανδρών και γυναικών συνδετήρων μαγνητικών καλωδίων:
|
Ονομασία
|
Μαγνητικός συνδετήρας
|
|
Τύπος
|
Αρσενικό και θηλυκό
|
|
Πινάκια
|
4pin
|
|
Χρώμα
|
Ασημένιο
|
|
Σφραγίδα Pogo
|
Κάλκινο C6801,Χρυσό (Au) 0,5μm
|
|
Τμήματα στροφής
|
Μεταλλικό επίχρισμα Au 0,125um
|
|
Μαγνήτης
|
Επικάλυψη N52 NdFeB Ni Cu Ni
|
|
Διαμονή
|
Μαύρο PA66 UL94V-0
|
|
Δύναμη ελατήριας
|
40γ±20g, στο 0.8Εργαζόμενη καλαμάρα.
|
|
Μηχανική διάρκεια ζωής
|
10000 κύκλος Min..
|
|
Τρέχουσα
|
1.0AMax
|
|
Τετάρτη
|
Συνεχή 12V
|
|
Αντίσταση επαφής
|
50mΩ Max (PIN).
|
|
Θερμοκρασία λειτουργίας
|
-25°C έως +80°C
|
|
Δοκιμή αλατισμού
|
24 ώρες
|
|
Πιστοποίηση
|
Προϊόν συμμορφούμενο με την οδηγία ROHS ή REACH
|
|
Δοκιμή
|
100% ανοικτή και σύντομη δοκιμή
|
Τεχνικό σχέδιο μαγνητικού συνδετήρα 4Pin αρσενικού τύπου
Τεχνικό σχέδιο μαγνητικού συνδετήρα 4Pin
Συνιστώμενη διάταξη PCB:
ανοχή διάταξης: ± 0,05 mm
Τα πλεονεκτήματα του μαγνητικού συνδετήρα:
●Ανθρωπισμός του σχεδιασμού της εμπειρίας της αυτόματης σύνδεσης προσρόφησης·
● Ανθρωποποιημένη αντιαπανάληψη: είναι εύκολο να αφαιρεθεί από τη διεπαφή φόρτισης και δεν είναι εύκολο να αφαιρεθεί η συσκευή.
●Χρόνος ζωής: έως 100.000-200.000 κύκλους.
●Προσωπικότητα: το θηλυκό άκρο της συσκευής μπορεί να είναι αδιάβροχο (IPX8)
●Γρήγορος χρόνος φόρτισης: σχεδιασμός συνδέσμου μαγνητικού 5A-10A αντέχει σε μεγάλη μετάδοση ρεύματος.
●Η εμφάνιση του μαγνητικού συνδέσμου μπορεί να ταιριάζει με το σχέδιο της συσκευής εφαρμογής του πελάτη.
●Σχεδιασμός δομής του προϊόντος για την καταπολέμηση βραχυκυκλώματος και αλάνθαστη;
●Ανακαλύπτει τη μετάδοση σήματος υψηλής συχνότητας, μπορεί να αντικαταστήσει την παραδοσιακή μετάδοση σήματος USB2.0 HDMI 1.3 λειτουργίας Video&Audio
Εφαρμογή προϊόντων μαγνητικών συνδέσμων:
Γιατί συνεργαζόμαστε με την UPE;
1- Προσαρμογή ακριβείας.
●Προσαρμοσμένα σχέδια για το βήμα, το βαθμό ρεύματος, την επικάλυψη (χρυσό/νικέλιο) και τα υλικά στερέωσης για να ανταποκρίνονται στις ακριβείς απαιτήσεις εφαρμογής.
2Προχωρημένες ικανότητες παραγωγής
●Συνεχή επένδυση σε σύγχρονο εξοπλισμό για να εξασφαλιστεί η υψηλότερη ποιότητα και αποτελεσματικότητα.
●Ταχεία δημιουργία πρωτοτύπων (δείγματα σε λίγες ημέρες) και κλιμακώσιμη παραγωγή.
3Παγκόσμια πρότυπα ποιότητας
●Σκληρές διαδικασίες QC (100% δοκιμές για αγωγιμότητα, αντοχή και διάρκεια ζωής).
●Συμμόρφωση με τα πρότυπα RoHS, IPC και ειδικές πιστοποιήσεις για τους πελάτες.
4.Παγκόσμια Εφαρμογή
●Προϊόντα που εξάγονται στην Ευρώπη, τη Βόρεια Αμερική και την Ασία, που εμπιστεύονται κορυφαίες μάρκες.
5Ανταγωνιστική αριστεία
●Βελτιωμένος έλεγχος του κόστους χωρίς να διακυβεύεται η ποιότητα
Πώς να τοποθετήσετε την παραγγελία του συνδετήρα μαγνητικού καλωδίου
* Προσδιορίστε τις απαιτήσεις σας ((Τύπος συνδέσμου, απαιτούμενη ποσότητα, προσαρμοσμένες απαιτήσεις, τεχνικές προδιαγραφές)
* Να διαπραγματευτείτε τιμές και όρους (μπορεί να ισχύουν μειωμένες τιμές).
*Επιβεβαιώστε τις λεπτομέρειες της παραγγελίας (τύπος συνδέσμου, ποσότητα, προσαρμογή).
* Πραγματοποιήστε την πληρωμή (μέσω PayPal, τραπεζικής μεταφοράς ή άλλων ασφαλών μεθόδων).
*Ελέγχος αποστολής και ποιότητας
Ακολουθήστε το φορτίο.
*Ελέγξτε το προϊόν κατά την άφιξή του για να διασφαλίσετε την ποιότητα.
Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο
Μέθοδος πληρωμής:T/T, PayPal, OCBC
Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας
Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες
Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική
Χρονοδιάγραμμα συναλλαγής:Εξαγωγές
Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.
Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
