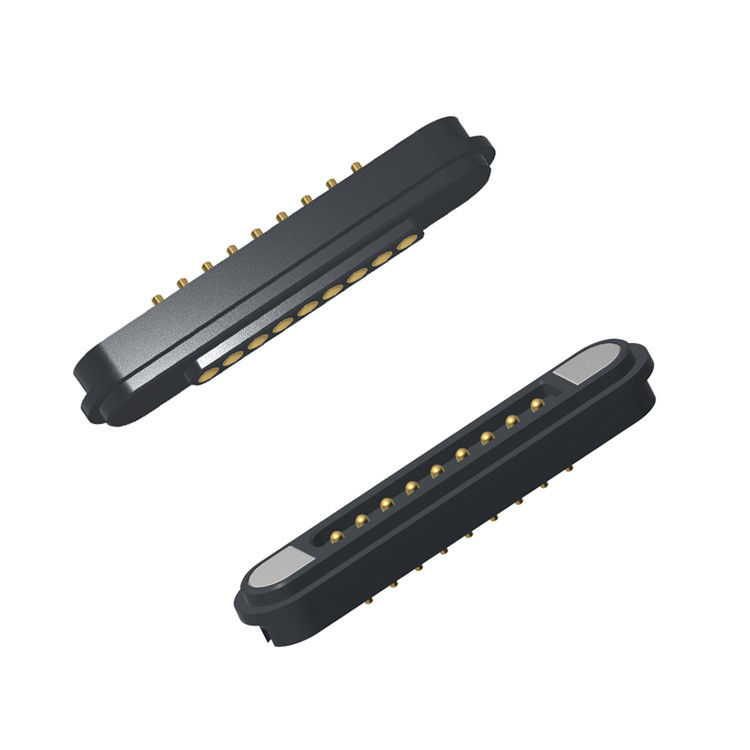

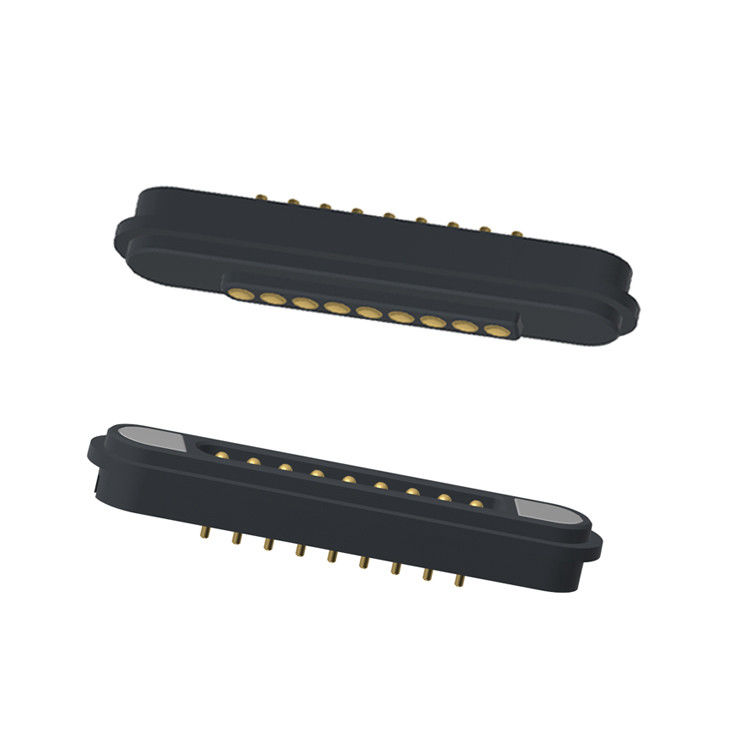

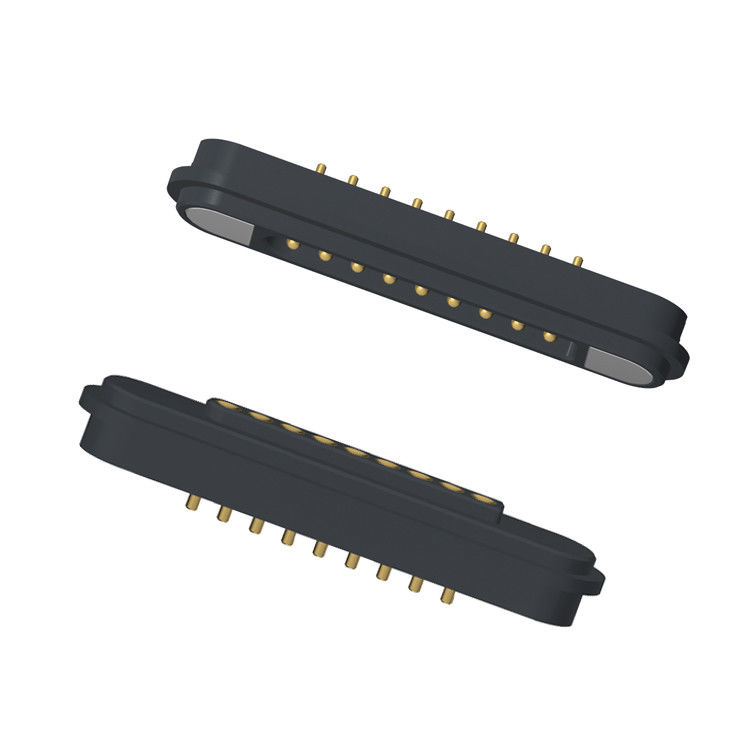

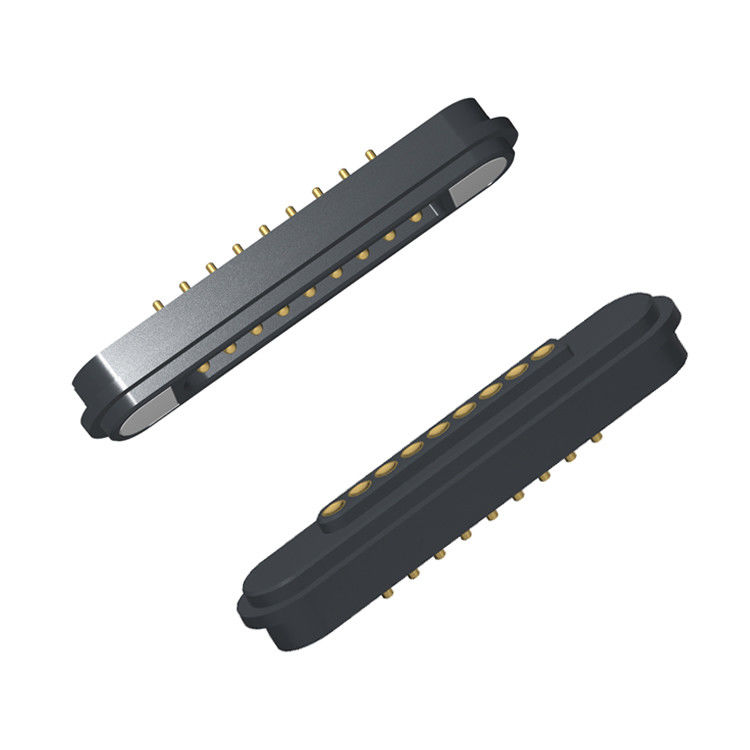

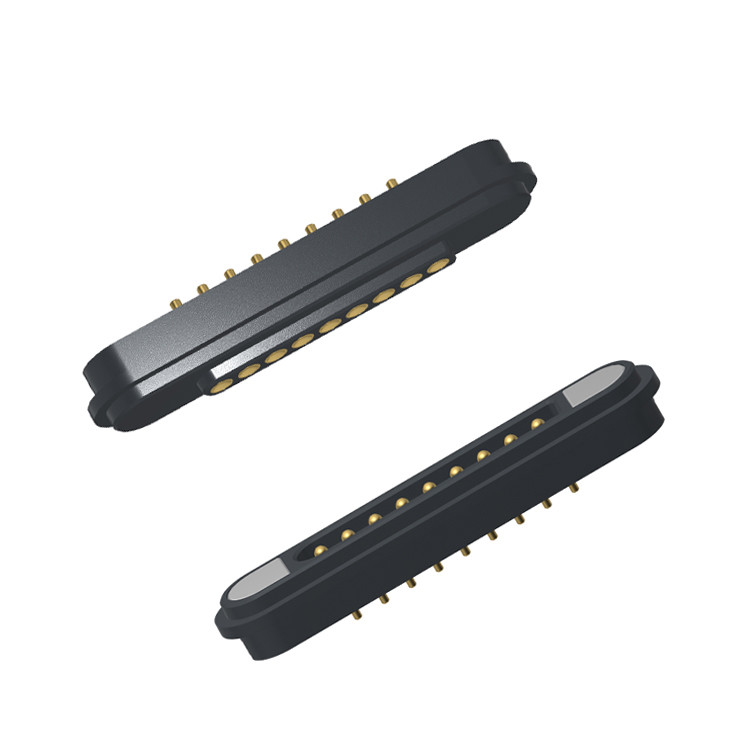

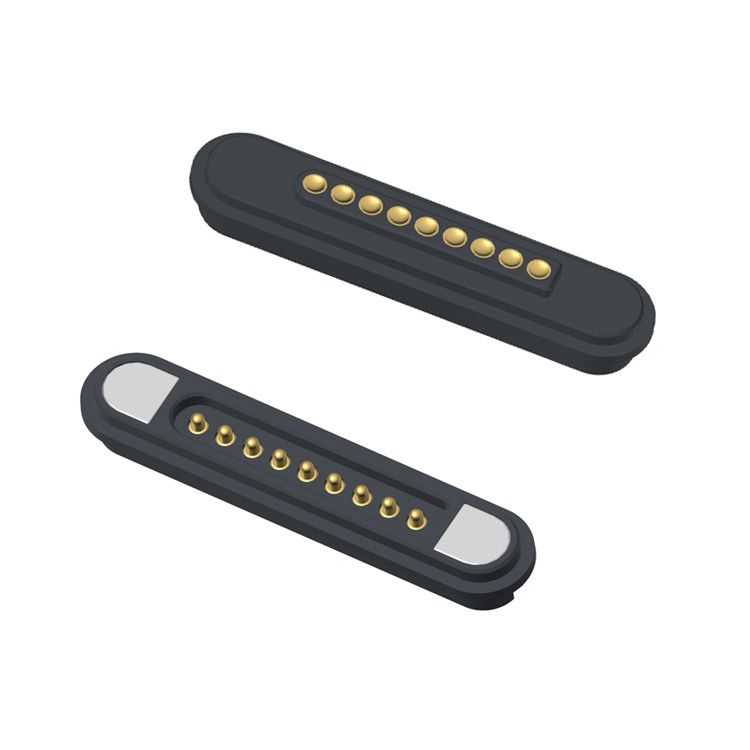

600G Μαγνητική δύναμη 9pin Pogo Pin Μαγνητικός σύνδεσμος για ηλιακό προσομοιωτή

600G Δύναμη Μαγνήτη  9pin Pogo Pin Μαγνητικός Σύνδεσμος για Solar Simulator

UPE – Επαγγελματίας Κατασκευαστής Μαγνητικών Συνδέσμων & Λύσεων Καλωδίων

Σχεδιάζουμε και κατασκευάζουμε επαγγελματικούς μαγνητικούς συνδέσμους & μαγνητικούς συνδέσμους καλωδίων. Η εσωτερική μας ομάδα μηχανικών συνεργάζεται μαζί σας για να δημιουργήσει πλήρως προσαρμοσμένες λύσεις μαγνητικών συνδέσμων pogo pin, προσαρμοσμένες ακριβώς στις μοναδικές σας απαιτήσεις.

Ως επαγγελματίας κατασκευαστής μαγνητικών συνδέσμων και μαγνητικών συνδέσμων καλωδίων, η UPE παρέχει προσαρμογή από άκρο σε άκρο. Οι αφοσιωμένοι μηχανικοί σχεδιασμού μας συνεργάζονται άμεσα μαζί σας για να κατανοήσουν τις συγκεκριμένες σας ανάγκες και προκλήσεις. Στη συνέχεια, αναπτύσσουμε εξατομικευμένα προϊόντα μαγνητικών συνδέσμων pogo pin και ολοκληρωμένες λύσεις, παρέχοντας την ακριβή μαγνητική συνδεσιμότητα που χρειάζε.

Για να διασφαλιστεί η μηχανική διάρκεια ζωής επαφής του pogo pin, ΜΗΝ το συμπιέζετε ΠΟΤΕ πέρα από την καθορισμένη διαδρομή εργασίας που καθορίζεται στο σχέδιο. Η υπερβολική συμπίεση μπορεί να καταστρέψει το εσωτερικό ελατήριο, οδηγώντας σε μειωμένη απόδοση ή αστοχία.

Υλικά:

Κέλυφος: Μαύρο HTN UL94V-0

Pogo Pin: Ορείχαλκος C3604 Επιμετάλλωση Au 0.125um, Ελατήριο: SUS304
Θηλυκό pin: Ορείχαλκος Επιμετάλλωση Au 0.125um

Μαγνήτης: N52 NdFeB Επιμετάλλωση Ni Cu Ni

Μηχανικά:

Δύναμη επαφής: 80g±20g σε διαδρομή εργασίας 1.0mm

Δοκιμή ζωής προσρόφησης αρσενικού και θηλυκού: 10.000 κύκλοι

Δοκιμή ικανότητας προσρόφησης: Η προσρόφηση σύνδεσης θηλυκού είναι 600g±20%

Ηλεκτρικά:

Ονομαστική τάση: DC12V; Ονομαστική τάση: 3AMax.

Αντίσταση επαφής του ελατηρίου: 50 milliohm Max.

Περιβαλλοντικές επιδόσεις:

Αντοχή σε θερμοκρασία: 260℃

Θερμοκρασία λειτουργίας: -25℃ έως +80℃

Περιβαλλοντική Δοκιμή: Δοκιμή ψεκασμού αλατιού 48 ώρες

9Pin Αρσενικοί Μαγνητικοί Σύνδεσμοι & Παράμετρος Θηλυκού Μαγνητικού Συνδέσμου:

Τεχνικό Σχέδιο 9Pin Αρσενικού Μαγνητικού Συνδέσμου

Τεχνικό Σχέδιο 9Pin Θηλυκού Μαγνητικού Συνδέσμου

Πλεονεκτήματα του Μαγνητικού Συνδέσμου:

1) Αυτόματη προσρόφηση συνδεδεμένη εμπειρία; Εύκολη λειτουργία;

2) Χρησιμοποιεί μια μαγνητική διεπαφή για να αφαιρέσει τη συσκευή ευκολότερα.

3) Υψηλός κύκλος ζωής. Υποστηρίζει 50.000-300.000 επανασυνδέσεις;

4) Είναι εύκολο να προσαρμοστεί αδιάβροχος σχεδιασμός, το θηλυκό μπορεί να επιτύχει προστασία από τη σκόνη και αδιάβροχο (IP68);

5) Υποστηρίζει υψηλό ρεύμα (3A-20A), ταχύτερη επαναφόρτιση;

6) Εξαιρετική βαθμολογία διάβρωσης (48H-120H) πληροί τα σκληρά περιβάλλοντα；

8) Σχήμα προσαρμοσμένο για να ταιριάζει με το σχήμα του προϊόντος, βελτιώνοντας το σημείο πώλησης του προϊόντος;

9) Τοποθέτηση μαγνήτη, χρήση μαγνητών και δομής για διπλή προστασία κυκλώματος για να επιτευχθεί διάκριση

της κατεύθυνσης (Είναι προσανατολισμένο στον χρήστη και φιλικό προς τον χρήστη)

10) Εξαιρετική επεκτασιμότητα διεπαφής, μπορεί να επιτευχθεί (Power Signal Video Audio Jack Etc);

11) Ο χρόνος ανάπτυξης είναι σύντομος, χαμηλού κόστους καλούπι για προσαρμογή;

12) Παρέχει αξιόπιστη μετάδοση σήματος RF υψηλής συχνότητας. Ο σύνδεσμός μας είναι USB 2.0

Εφαρμογή προϊόντων μαγνητικών συνδέσμων:

Γιατί η UPE θα πρέπει να είναι ο συνεργάτης σας;

1. Επαγγελματική υπηρεσία προσαρμογής
2. Γρήγορη δυνατότητα παραγωγής δειγμάτων
3. Αυστηρό σύστημα ελέγχου ποιότητας
4. Επεξεργασία με εισαγόμενα εξαρτήματα
5. Εξοπλισμός δοκιμών υψηλής ακρίβειας
6. Λογικές διαδικασίες ελέγχου κόστους
7. Περιβαλλοντικά πρότυπα προϊόντων

Πώς να υποβάλετε την παραγγελία σας για μαγνητικό σύνδεσμο με την UPE

1. Υποβάλετε τις απαιτήσεις σας
Παρέχετε λεπτομέρειες όπως:

.Τύπος συνδέσμου (τροφοδοσία, δεδομένα, υβριδικός, αδιάβροχος, κ.λπ.)

.Βαθμολογίες τάσης & ρεύματος

.Μήκος καλωδίου & προδιαγραφές

.Προτιμήσεις μαγνητικής πολικότητας & ευθυγράμμισης

.Ποσότητα & χρόνος παράδοσης

Ειδικές απαιτήσεις (βαθμολογία IP, θωράκιση, πιστοποιήσεις, κ.λπ.)

. Επιλογή 1: Συμπληρώστε τη φόρμα RFQ (Αίτημα προσφοράς) στον ιστότοπό μας.
. Επιλογή 2: Στείλτε τις προδιαγραφές σας απευθείας στο sunion@upetech.net (ή στην καθορισμένη επαφή σας).

2. Λάβετε μια προσαρμοσμένη προσφορά
Η ομάδα μηχανικών μας θα εξετάσει τις απαιτήσεις σας.

Θα παρέχουμε μια ανταγωνιστική προσφορά, συμπεριλαμβανομένων: Τιμολόγηση/Χρόνος παράδοσης/Επιλογές πρωτοτύπων (εάν χρειάζεται)

3. Εγκρίνετε & Επιβεβαιώστε την παραγγελία
Μόλις εγκριθεί η προσφορά, θα οριστικοποιήσουμε το χρονοδιάγραμμα σχεδιασμού & παραγωγής.

Για νέα σχέδια, ενδέχεται να προσφέρουμε 3D μοντέλα ή δείγματα για δοκιμή.

4. Παραγωγή & Διασφάλιση Ποιότητας
Η UPE κατασκευάζει την παραγγελία σας με αυστηρούς ελέγχους ποιοτικού ελέγχου.

Μπορούμε να παρέχουμε αναφορές δοκιμών & πιστοποιήσεις κατόπιν αιτήματος.

5. Γρήγορη παράδοση & Υποστήριξη
Η παραγγελία σας αποστέλλεται μέσω της προτιμώμενης μεθόδου logistics (DHL, FedEx, θαλάσσιες μεταφορές, κ.λπ.).

Η ομάδα μας παραμένει διαθέσιμη για τεχνική υποστήριξη & μελλοντικές παραγγελίες.

Όρος πληρωμής:

50% Προκαταβολή (Πληρωμή εκ των προτέρων): Καλύπτει το κόστος παραγωγής (υλικά, εργασία).

50% Υπόλοιπο (Πληρωμή πριν από την αποστολή): Διασφαλίζει τον ποιοτικό έλεγχο και τη δέσμευση και από τα δύο μέρη.

Μέθοδος πληρωμής:

T/T (Τραπεζική μεταφορά), PayPal, OCBC Bank

Σύσταση:

Χρησιμοποιήστε το PayPal για δείγματα (ασφαλέστερο).

Χρησιμοποιήστε T/T για μαζικές παραγγελίες (χαμηλότερα τέλη).

Χρόνος παράδοσης δείγματος: Δείγμα αποθέματος 2-3 Εργάσιμες ημέρες/προσαρμοσμένο δείγμα 5-7 Εργάσιμες ημέρες

Χρόνος παράδοσης παραγωγής:10-15 Εργάσιμες ημέρες

Κατασκευασμένο για: Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Εμπορικός όρος: EXW

Μεταφορά: Αέρας, Θάλασσα, Express

Υπηρεσία: Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
