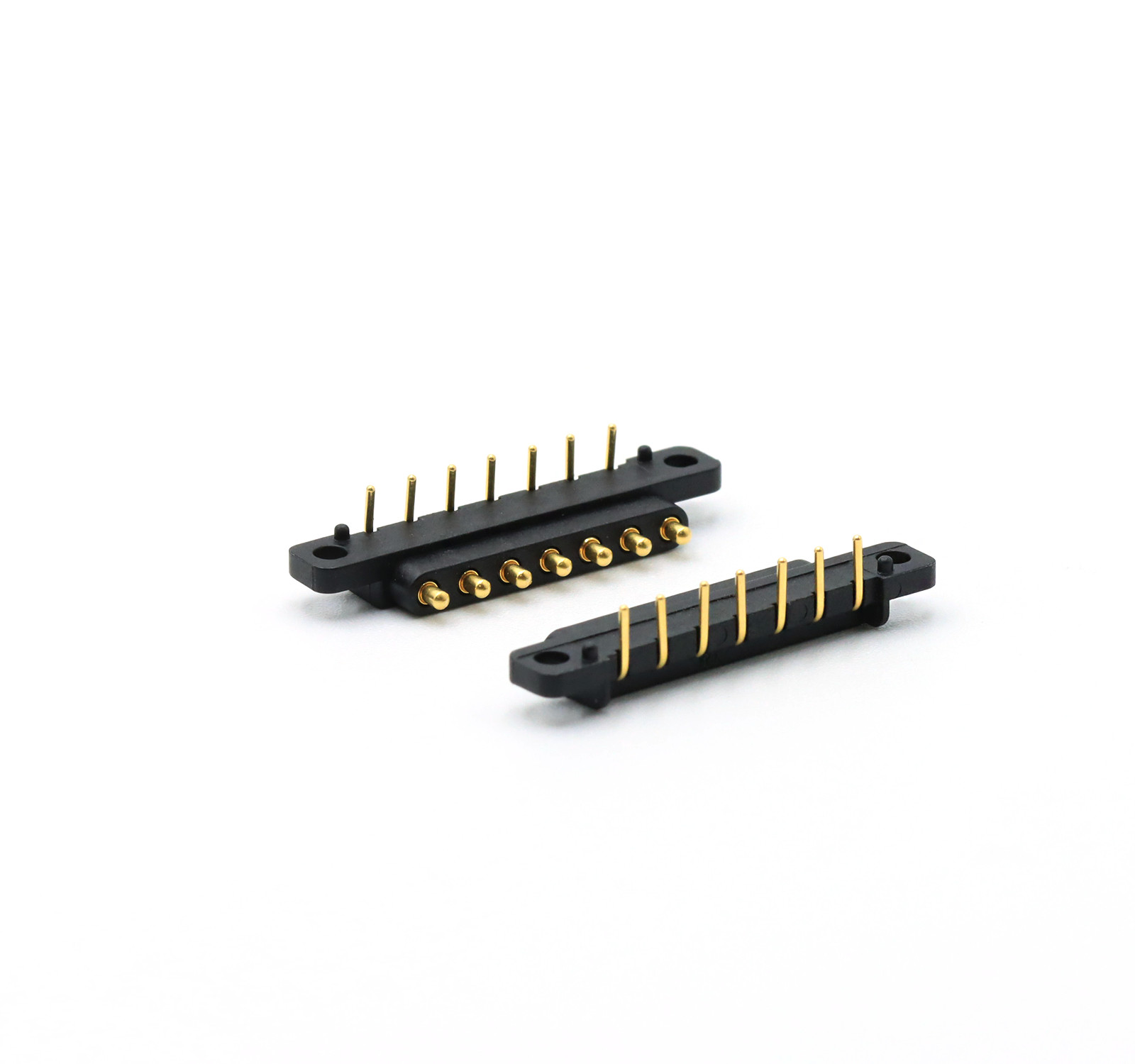

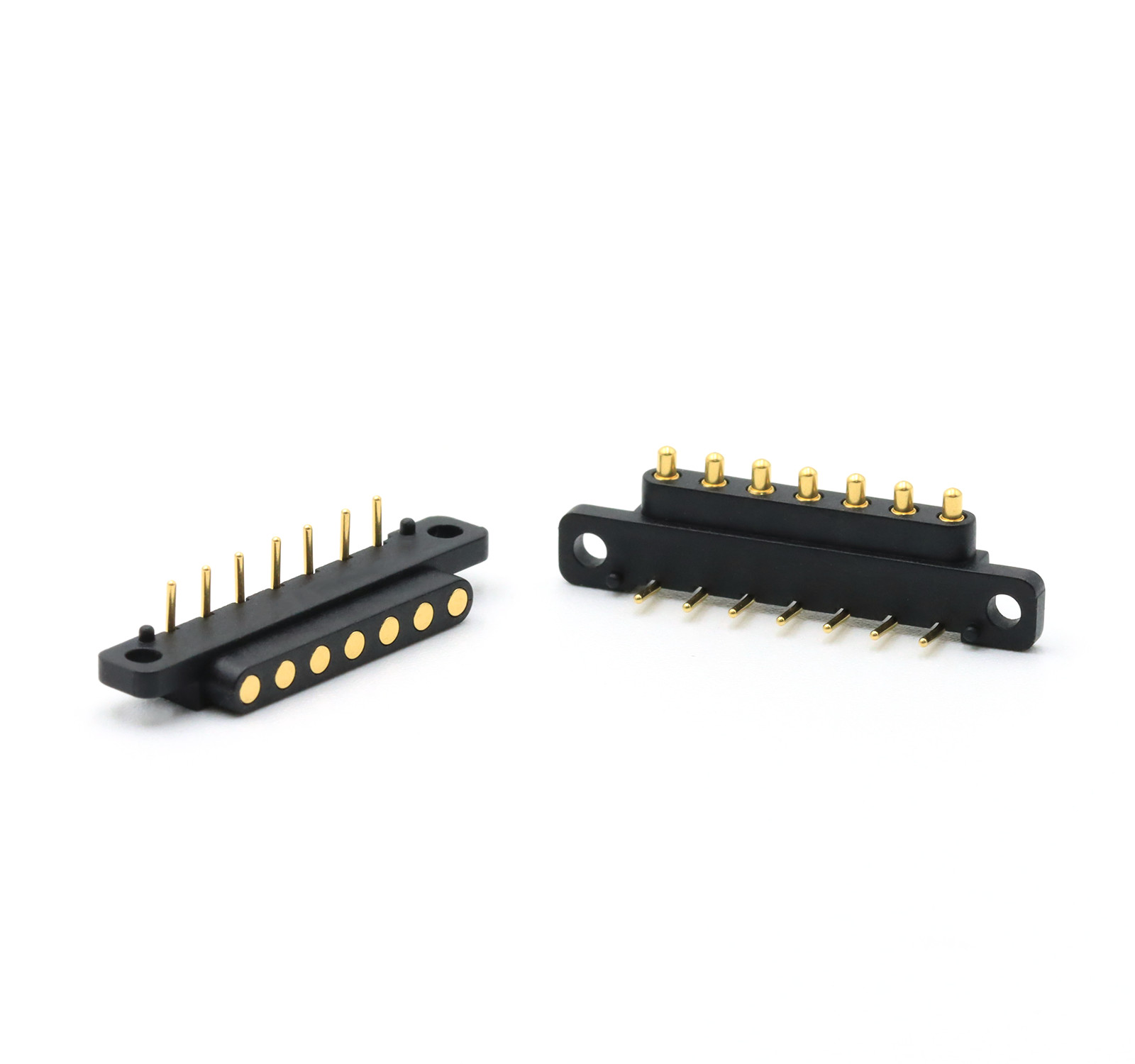

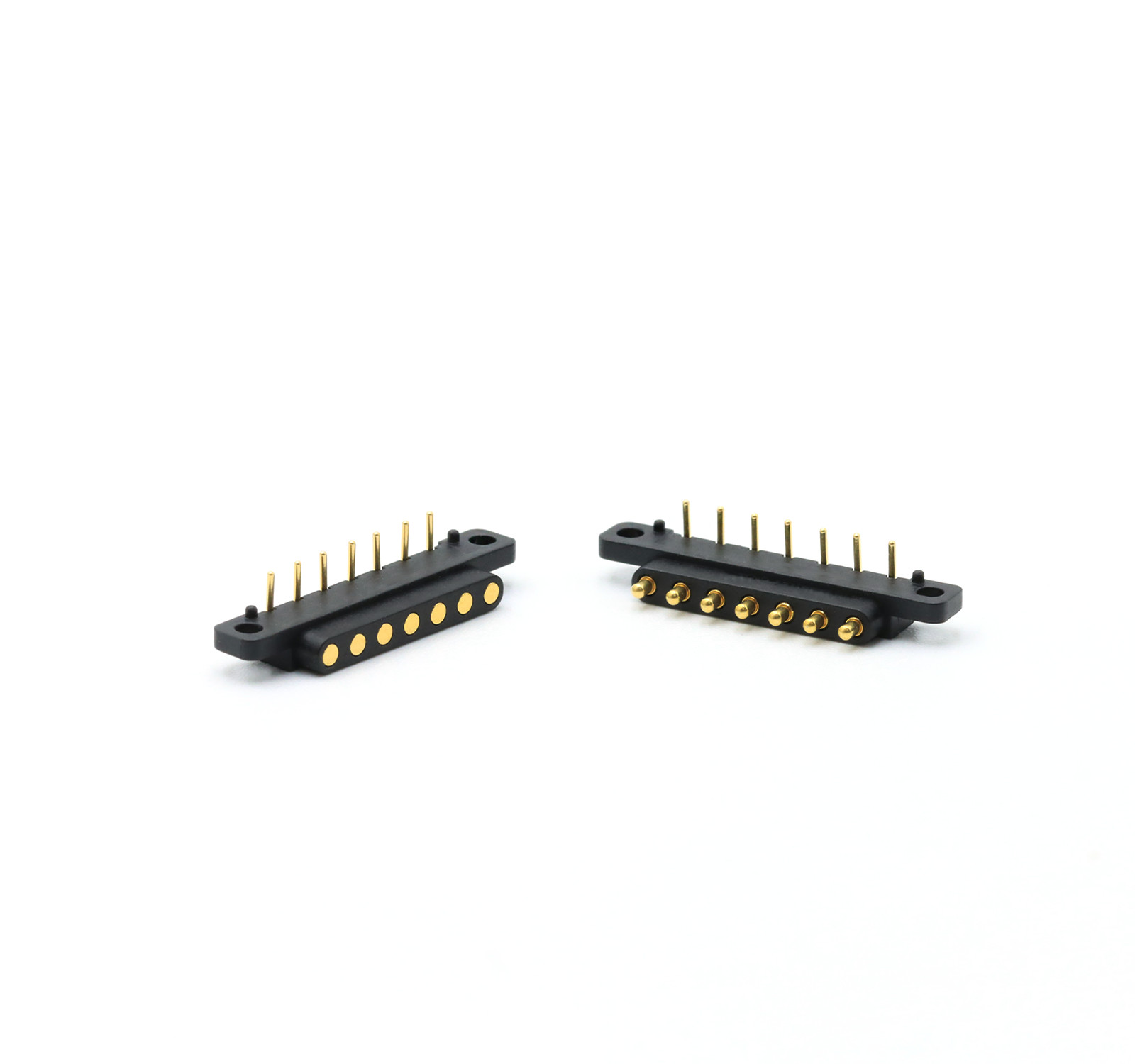

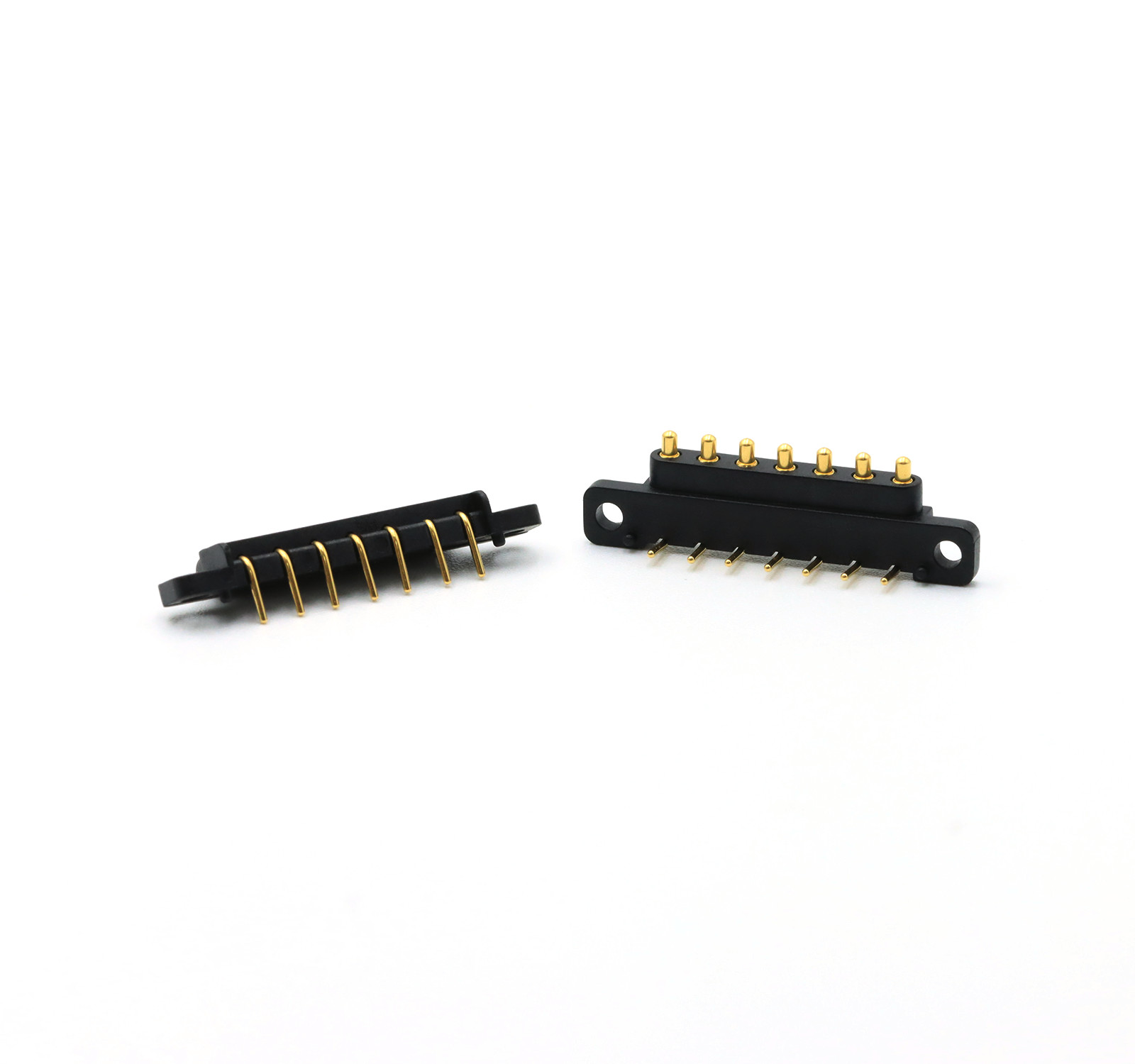

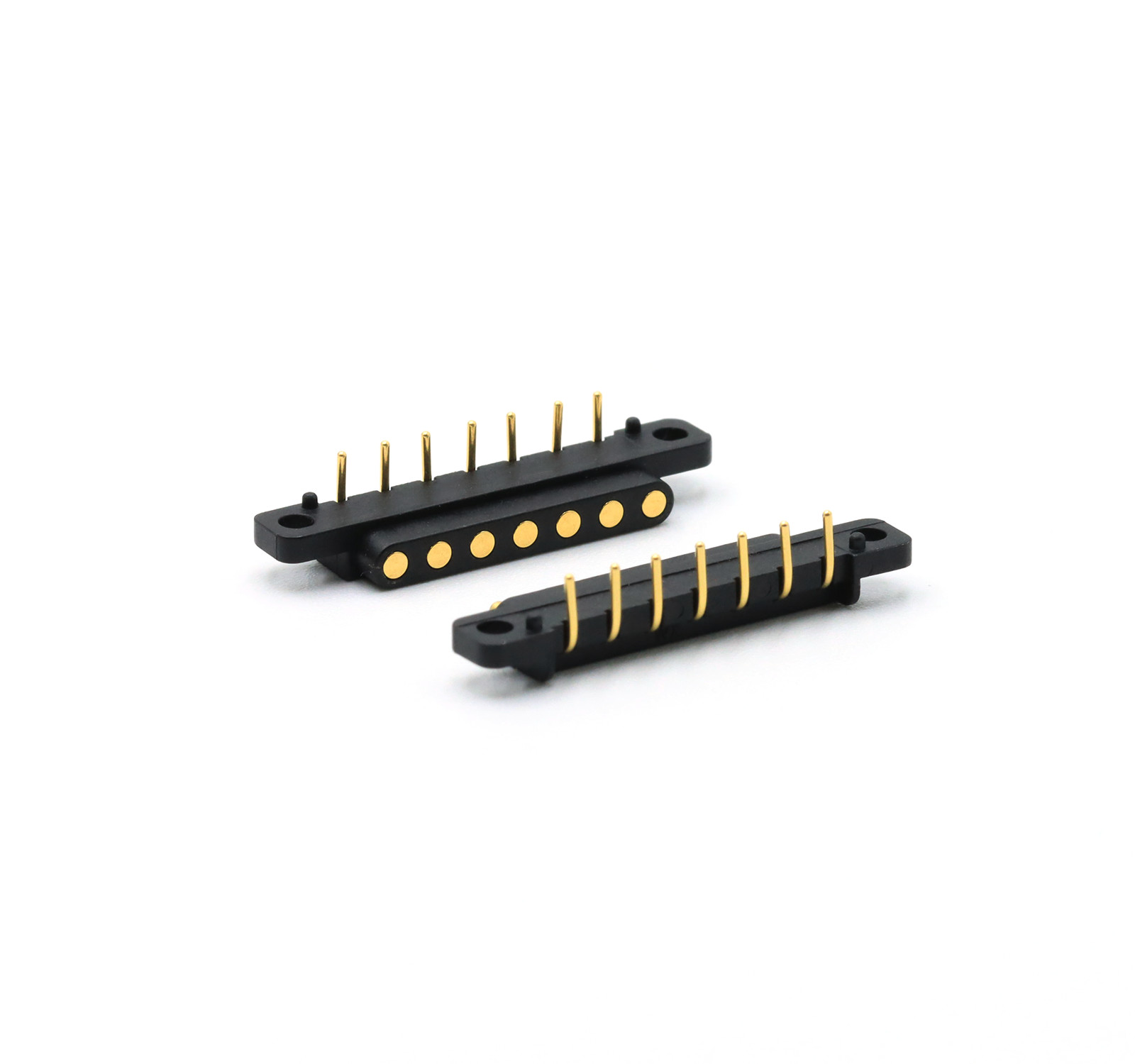

3A HTN Στρώση δεξιάς γωνίας 7P Pogo Pin Spring Loaded Connectors για εξοπλισμό φόρτισης.
Η Union Precision Electronic Limited (UPE) είναι ένας κορυφαίος κατασκευαστής προσαρμοσμένων ειδικευμένος σε υψηλής ποιότητας συνδέσμους με ελατήριο, συμπεριλαμβανομένων των συνδέσμων POGO PIN και των περιβλήτων συνδέσμων POGO PIN.Ως ένας από τους πιο ανταγωνιστικούς προμηθευτές συνδέσμων με ελατήριο στην Κίνα, παρέχουμε ακριβείς λύσεις μηχανικής για απαιτητικές ηλεκτρονικές εφαρμογές.
Πινάκια πογκό με ελατήριο∙ Αξιόπιστες επαφές χαμηλής αντίστασης για ασφαλείς ηλεκτρικές συνδέσεις.
Σύνδεσμοι πινών Pogo με στεγαστικό- Προσαρμόσιμα σχέδια για διάφορες διεπαφές ζεύξης και PCB.
Τεχνολογία επαφής με ελατήριο️ Σχεδιασμένο για αντοχή, υψηλή διάρκεια κύκλου ζωής και σταθερή απόδοση.
Οι σύνδεσμοι μας εμπιστεύονταιπελάτες παγκόσμιας κλάσηςσε διάφορες βιομηχανίες, συμπεριλαμβανομένων:
✔Καταναλωτικά Ηλεκτρονικά️ Τεχνολογίες για την προετοιμασία και την εκτέλεση σχεδίων
✔Φορητό & Ιατρικό∆ακουστικά, συσκευές παρακολούθησης της υγείας
✔Διαδικτυακό Πληροφορικό και Βιομηχανικός Εξοπλισμός∆ Ασύρματη φόρτιση, δοχεία δοκιμών, μονάδες αυτοκινήτων
Ο σύνδεσμος Pogo Pin αποτελείται από 6 μέρη: Σφουγγάρι, βαρέλι, ελατήριο, κεραμικές χάντρες, στεγαστικό, καπάκι
Σημείωση:
|
Ονομασία του προϊόντος
|
Σύνδεσμος Πιν Pogo
|
|
Πινάκια
|
7Pin
|
|
Τύπος
|
Δικιά γωνία
|
|
Υλικό
|
Χωρίς μόλυβδο C6801, Χαλκός C3602, SUS304, Μαύρο HTN
|
| Τελείωσε. |
Au plating, Ni plating (Επίστρωμα επικάλυψης)
|
|
Δύναμη ελατήριας
|
80 g+/-20 g σε εργασιακή καλαμάρα
|
|
Δρόμος λειτουργίας
|
1.2mm
|
|
Πλήρης πελαργός
|
10,4 mm
|
|
Τετάρτη
|
12V
|
|
Τρέχουσα
|
3.0A Μαξ.
|
|
Αντίσταση επαφής
|
50mΩ Max (PIN).
|
|
Δοκιμή αλατισμού
|
48 ώρες
|
|
Πακέτο
|
PE σακούλα μέσα, χαρτόνι έξω ή ανά τις ανάγκες των πελατών μας
|
Άνδρας Pogo Pin Connector Σχεδίαση Size:
Γυναικεία σύνδεση Pogo Pin σχεδίαση Size:
Δυναμικότητα παραμέτρου συνδέσμου Pogo Pin
|
Ονομασία των μερών
|
Πίνακας επιδόσεων παραμέτρων
|
|
Υλικό βαρέλι
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
|
|
Υλικό βαλβίδας
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
Ατσάλι ατσάλι
|
|
Επιλογές άνοιξης
|
Στάινλ
|
Μουσικό σύρμα
|
|
|
|
Απαιτήσεις επικάλυψης
|
Χρυσό-Au
|
Ασημένιο-Ag
|
Παλάντιο-νικέλιο
(Pd-Ni)
|
|
|
Κατηγοριοποιημένο ρεύμα
|
1Α, 2Α, 3Α, 5Α, 15Α ή 30Α (διαφορετικές δομές)
|
|
Διορισμένη τάση
|
Συνεχή 12V 24V
|
|
Αντίσταση επαφής
|
30mΩ 50mΩ μέγιστο.
|
|
Δοκιμή ζωής
|
50,000 κύκλοι Min. 1000,000 κύκλοι Max.
|
|
RΗ θερμοκρασία της ροής.
|
265°, 4-5 δευτερόλεπτα
|
|
Δοκιμή αξιοπιστίας POGO PIN
|
|
Δύναμη συγκράτησης
|
Σε ονομαστική ταχύτητα ποδηλασίας 500±50 ανά ώρα,50, 000 κύκλοι τουλάχιστον
|
|
Η υγρασία
|
ΕΙΑ-364-31,Μέθοδος δοκιμής ΙΙ, όρος Α. Υποκείμενο ζευγαρώνει συνδέσμους σε σχετική υγρασίααπό 90% έως 95% RH και θερμοκρασία 40°C± 2°Cσχετική υγρασία 96 ωρώνΟρίστε.
|
|
Αντίσταση στη θερμότητα συγκόλλησης
|
ΕΠΕ-364-56, Διαδικασία 5, Επίπεδο 2 265°C+10/-0°Cγια 30 έως 35 δευτερόλεπτα
|
|
Σπρέι αλατιού
|
ΕΙΑ-364-26,Πρόθεση δοκιμής Β Συνδετήρες συνδεδεμένοι με 5±1% διάλυμα αλατιού
συγκέντρωση, 35+1°C/-2°CΓια 48 ώρες.
|
|
Δοκιμή δύναμης ελατήριας
|
Συνηθισμένη διαδικασία δοκιμής δύναμης, 100g±20g σε ύψος εργασίας
|
|
Ζωή σε θερμοκρασία
|
ΕΙΑ-364-17,Μέθοδος δοκιμής Α,κόντος 4,Πρόθεση χρόνου δοκιμής Α.
συνδετήρες 85°C± 2°CΓια 96 ώρες.
|
|
Συναρμολόγηση
|
ΕΙΑ-364-52 Βυθίστε στο 265±5°C, 60/40±5% Sn/pb συγκόλληση για 4,0~5,0 δευτερόλεπτα
|
|
Αντίσταση επαφής
|
ΕΙΑ-364-23 Μέτρηση της αντίστασης επαφής με ρεύμα δοκιμής μέγιστου 100 mAκαι μέγιστη τάση 20 mV
|
Πλεονεκτήματα των συνδετήρων UPE με ελατήριο:
Οι συνδετήρες με ελατήριο φορτίο, γνωστοί ως πινάκια ελαίου ή πινάκια πογκό, προσφέρουν αρκετά πλεονεκτήματα:
Αξιόπιστη:Οι καρφίτσες UPE Pogo που χρησιμοποιούν την τεχνολογία CLIP παρέχουν μια σταθερή και αξιόπιστη ηλεκτρική σύνδεση, ακόμη και σε περιβάλλοντα που υπόκεινται σε δονήσεις και μηχανικά σοκ.
Σύνθετο σχέδιο:Το μικρό τους μέγεθος τους επιτρέπει να χωράνε σε στενούς χώρους, κάτι που είναι ιδανικό για τις σύγχρονες, συμπαγές ηλεκτρονικές συσκευές.
Ευελιξία:Οι καρφίτσες Pogo μπορούν να προσαρμοστούν στις διακυμάνσεις της επιφάνειας, εξασφαλίζοντας μια σταθερή σύνδεση ακόμη και αν οι επιφάνειες ζευγαρώματος δεν είναι τέλεια ευθυγραμμισμένες.
Εύκολη χρήση:Είναι φιλικά προς τον χρήστη, με απλή εγκατάσταση και συντήρηση.
Δυνατότητα:Έχουν σχεδιαστεί για να αντέξουν πολλούς κύκλους σύνδεσης και αποσύνδεσης, καθιστώντας τους εξαιρετικά ανθεκτικούς
Το πλεονέκτημα μας και η επιλογή σας:
.UPE επαγγελματική προσαρμοσμένη υψηλού ρεύματος Pogo Pin με σειρά 15A-30A, έχει παραχθεί σε μάζα.
.UPE αναπτύχθηκε 2.0,2.54mm κλίμακα πρότυπο αρσενικό και θηλυκό 2pin-40pin σύνδεσμος πιν Pogo με SMT / DIP / Right Angle / Solder Cup.
.Δοκιμαστική διάρκεια ζωής Pogo Pin έως 1.000.000 κύκλους.
.Όλα τα προϊόντα μπορούν να περάσουν το πρότυπο HF, RoHS REACH.
.100% ηλεκτρική δοκιμή πριν από την παράδοση των προϊόντων.
.Διατίθεται σε διάφορα σχήματα, μικρές δομές και υψηλό ρεύμα.
Γιατί οι πελάτες επιλέγουνΕΠΕ?
1Επαγγελματική εξειδικευμένη υπηρεσία
2. Ταχεία ικανότητα παραγωγής δειγμάτων
3- Σκληρό σύστημα ελέγχου ποιότητας
4- Επεξεργασία με εισαγόμενα εξαρτήματα
5Εξοπλισμός δοκιμών υψηλής ακρίβειας
6. Λογικές διαδικασίες ελέγχου του κόστους
Μερικά από τα προσαρμοσμένα συνδέσμους Pogo Pin για αναφορά:
Το πεδίο εφαρμογής του προϊόντος:
Πώς να τοποθετήσετε την παραγγελία συνδέσμου πόγκο
* Μας στέλνετε σχέδιο ή δείγμα
* Διεξάγουμε την αξιολόγηση του έργου
* Κάνουμε το δείγμα και το στέλνουμε σε σας
* Νομίζετε ότι το δείγμα είναι καλό τότε να κάνετε μια παραγγελία και να μας πληρώσει 30% προκαταβολή
* Αρχίζουμε να φτιάχνουμε το προϊόν
* Όταν το εμπόρευμα είναι έτοιμο, κάνουμε φωτογραφίες για την επιταγή σας και στη συνέχεια να πληρώσει το υπόλοιπο
* Παραδίδουμε τα προϊόντα σε εταιρεία ταχυμεταφορών
Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο
Μέθοδος πληρωμής:T/T, PayPal, OCBC
Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας
Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες
Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική
Χρονοδιάγραμμα συναλλαγής:Εξαγωγές
Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.
Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
Συσκευή και μεταφορά
