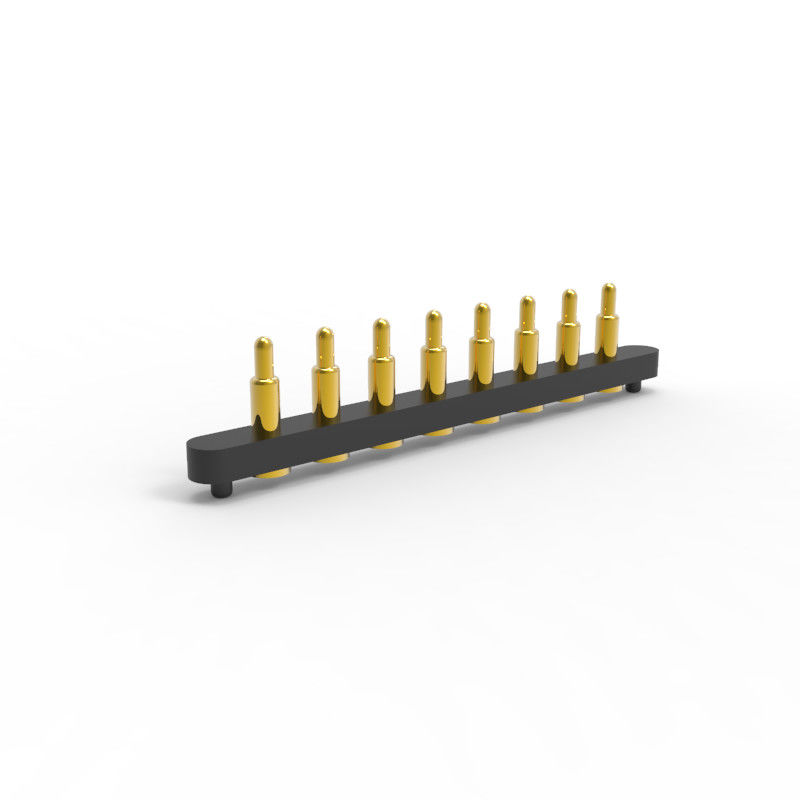

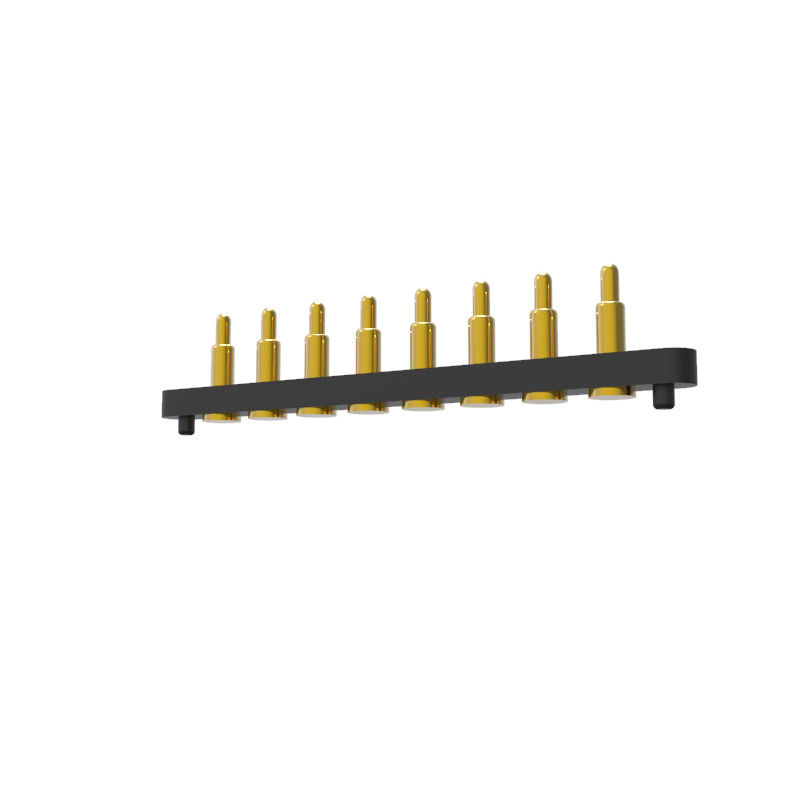

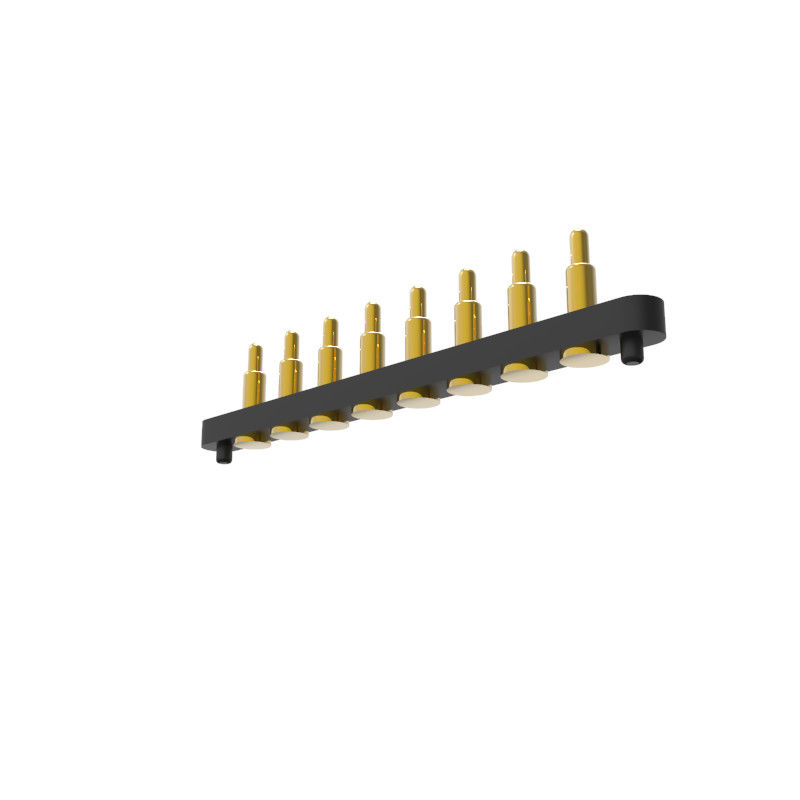

8pin SMT άνοιγμα φορτωμένο pogo pin συνδετήρα επιφάνειας τοποθέτηση PCB μεταξένια χρυσοπλαστική. Για το SMT τύπου pogo pin, είναι καλή σταθερότητα, το κάτω μέρος του βαρέλι είναι ένα επίπεδο σχέδιο κάτω,που είναι εύκολο να συγκολληθεί στην πλακέτα PCB.UPE παρέχουν επαγγελματική ανοιξιάτικη φορτισμένη υπηρεσία προσαρμογής συνδέσμου pogo pin, διαφορετικά προϊόντα και λύσεις συνδέσμου pogo pin μπορούν να σχεδιαστούν σύμφωνα με τις διαφορετικές ανάγκες των πελατών.
Πλεονεκτήματα του UPE Pogo Pin Connector
Ο σύνδεσμος Pogo Pin, κοινώς γνωστός ως πινάκια ελαστικών ή πινάκια pogo, προσφέρει αρκετά πλεονεκτήματα:
Αξιόπιστη:Οι καρφίτσες UPE Pogo που χρησιμοποιούν την τεχνολογία CLIP παρέχουν μια σταθερή και αξιόπιστη ηλεκτρική σύνδεση, ακόμη και σε περιβάλλοντα που υπόκεινται σε δονήσεις και μηχανικά σοκ.
Σύνθετο σχέδιο:Το μικρό τους μέγεθος τους επιτρέπει να χωράνε σε στενούς χώρους, κάτι που είναι ιδανικό για τις σύγχρονες, συμπαγές ηλεκτρονικές συσκευές.
Ευελιξία:Οι καρφίτσες Pogo μπορούν να προσαρμοστούν στις διακυμάνσεις της επιφάνειας, εξασφαλίζοντας μια σταθερή σύνδεση ακόμη και αν οι επιφάνειες ζευγαρώματος δεν είναι τέλεια ευθυγραμμισμένες.
Εύκολη χρήση:Είναι φιλικά προς τον χρήστη, με απλή εγκατάσταση και συντήρηση.
Δυνατότητα:Έχουν σχεδιαστεί για να αντέξουν πολλούς κύκλους σύνδεσης και αποσύνδεσης, καθιστώντας τους εξαιρετικά ανθεκτικούς
Το πλεονέκτημα μας και η επιλογή σας:
.UPE επαγγελματική προσαρμοσμένη υψηλού ρεύματος Pogo Pin με σειρά 15A-30A, έχει παραχθεί σε μάζα.
.UPE αναπτύχθηκε 1,27mm,2.0mm 2.54mm κλίμακα πρότυπο αρσενικό και θηλυκό 2pin-40pin Pogo pin connector με SMT / DIP / Right Angle / Solder Cup.
.Δοκιμαστική διάρκεια ζωής Pogo Pin έως 1.000.000 κύκλους.
.Όλα τα προϊόντα μπορούν να περάσουν το πρότυπο HF, RoHS REACH.
.100% ηλεκτρική δοκιμή πριν από την παράδοση των προϊόντων.
.Διατίθεται σε διάφορα σχήματα, μικρές δομές και υψηλό ρεύμα.
Δομή και περιγραφή τύπου Pogo Pin:
ΣΜΤ:Καλή σταθερότητα, το κάτω μέρος του βαρελιού είναι ένα επίπεδο σχέδιο κάτω, το οποίο είναι εύκολο να συγκολληθεί στην πλακέτα PCB.
ΔΕΠ:Όταν συγκόλληση με το PCB, δεν θα συμβεί καμία απόκλιση, καλό αποτέλεσμα τοποθέτησης και σταθερή
Ζυθοποιία.
Δύο κεφάλια: Ο σχεδιασμός της διπλής κεφαλής πένας Pogo παρέχει στους σχεδιαστές μεγαλύτερη ευελιξία στην αμφίδρομη μεταφορά από πλακέτο σε πλακέτο
Η διπλή πένα δεν χρειάζεται να συγκολληθεί.
Δικιά γωνία:Η ουρά του Pogo Pin είναι λυγισμένη, παρέχοντας στους σχεδιαστές περισσότερες επιλογές στη χρήση του χώρου, η ουρά μπορεί επίσης να συγκολληθεί με σύρμα
Κύπελλο συγκόλλησης:Κατάλληλο για προϊόντα καλωδίων, εύκολο να συγκολληθεί με σύρμα
Τύπος βίδες:Τα προϊόντα με ειδικές προδιαγραφές μπορούν να ανταποκριθούν στις διαφορετικές ανάγκες των πελατών και μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες
των πελατών.
Γιατί οι πελάτες επιλέγουνΕΠΕ?
1Επαγγελματική εξειδικευμένη υπηρεσία
2. Ταχεία ικανότητα παραγωγής δειγμάτων
3- Σκληρό σύστημα ελέγχου ποιότητας
4- Επεξεργασία με εισαγόμενα εξαρτήματα
5Εξοπλισμός δοκιμών υψηλής ακρίβειας
6. Λογικές διαδικασίες ελέγχου του κόστους
Δυναμικότητα παραμέτρου συνδετήρα με ελατήριο
|
Ονομασία των μερών
|
Πίνακας επιδόσεων παραμέτρων
|
|
Υλικό βαρέλι
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
|
|
Υλικό βαλβίδας
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
Ατσάλι ατσάλι
|
|
Επιλογές άνοιξης
|
Στάινλ
|
Μουσικό σύρμα
|
|
|
|
Απαιτήσεις επικάλυψης
|
Χρυσό-Au
|
Ασημένιο-Ag
|
Παλάντιο-νικέλιο
(Pd-Ni)
|
|
|
Κατηγοριοποιημένο ρεύμα
|
1Α, 2Α, 3Α, 5Α, 15Α ή 30Α (διαφορετικές δομές)
|
|
Διορισμένη τάση
|
Συνεχή 12V 24V
|
|
Αντίσταση επαφής
|
30mΩ 50mΩ μέγιστο.
|
|
Δοκιμή ζωής
|
50,000 κύκλοι Min. 1000,000 κύκλοι Max.
|
|
Θερμοκρασία επανεξέτασης.
|
265°, 4-5 δευτερόλεπτα
|
|
Δοκιμή αξιοπιστίας POGO PIN
|
|
Δύναμη συγκράτησης
|
Σε ονομαστική ταχύτητα ποδηλασίας 500±50 ανά ώρα,50, 000 κύκλοι τουλάχιστον
|
|
Η υγρασία
|
ΕΙΑ-364-31,Μέθοδος δοκιμής ΙΙ, όρος Α. Υποκείμενο ζευγαρώνει συνδέσμους σε σχετική υγρασίααπό 90% έως 95% RH και θερμοκρασία 40°C ± 2°C σχετική υγρασία 96 ωρώνΟρίστε.
|
|
Αντίσταση στη θερμότητα συγκόλλησης
|
ΕΠΕ-364-56, Διαδικασία 5, Επίπεδο 2 265°C+10/-0°Cγια 30 έως 35 δευτερόλεπτα
|
|
Σπρέι αλατιού
|
ΕΙΑ-364-26,Πρόθεση δοκιμής Β Συνδετήρες συνδεδεμένοι με 5±1% διάλυμα αλατιούσυγκέντρωση, 35+1°C/-2°C Για 48 ώρες.
|
|
Δοκιμή δύναμης ελατήριας
|
Συνηθισμένη διαδικασία δοκιμής δύναμης, 100g±20g σε ύψος εργασίας
|
|
Ζωή σε θερμοκρασία
|
ΕΙΑ-364-17,Μέθοδος δοκιμής Α,κόντος 4,Πρόθεση χρόνου δοκιμής Α.συνδετήρες 85°C± 2°C Για 96 ώρες.
|
|
Συναρμολόγηση
|
ΕΙΑ-364-52 Βυθίστε στο 265±5°C, 60/40±5% Sn/pb συγκόλληση για 4,0~5,0 δευτερόλεπτα
|
|
Αντίσταση επαφής
|
ΕΙΑ-364-23 Μέτρηση της αντίστασης επαφής με ρεύμα δοκιμής μέγιστου 100 mAκαι μέγιστη τάση 20 mV
|
Μερικά από τα προσαρμοσμένα συνδέσμους Pogo Pin για αναφορά:
Το πεδίο εφαρμογής του συνδέσμου Pogo Pin:
Συσκευή και μεταφορά
