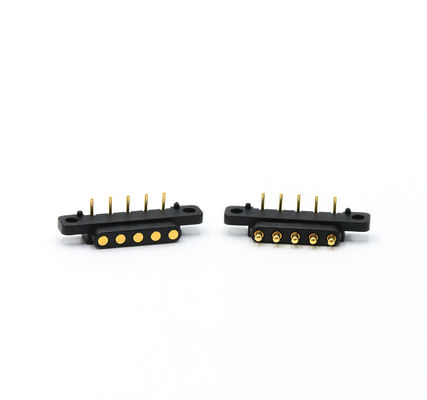

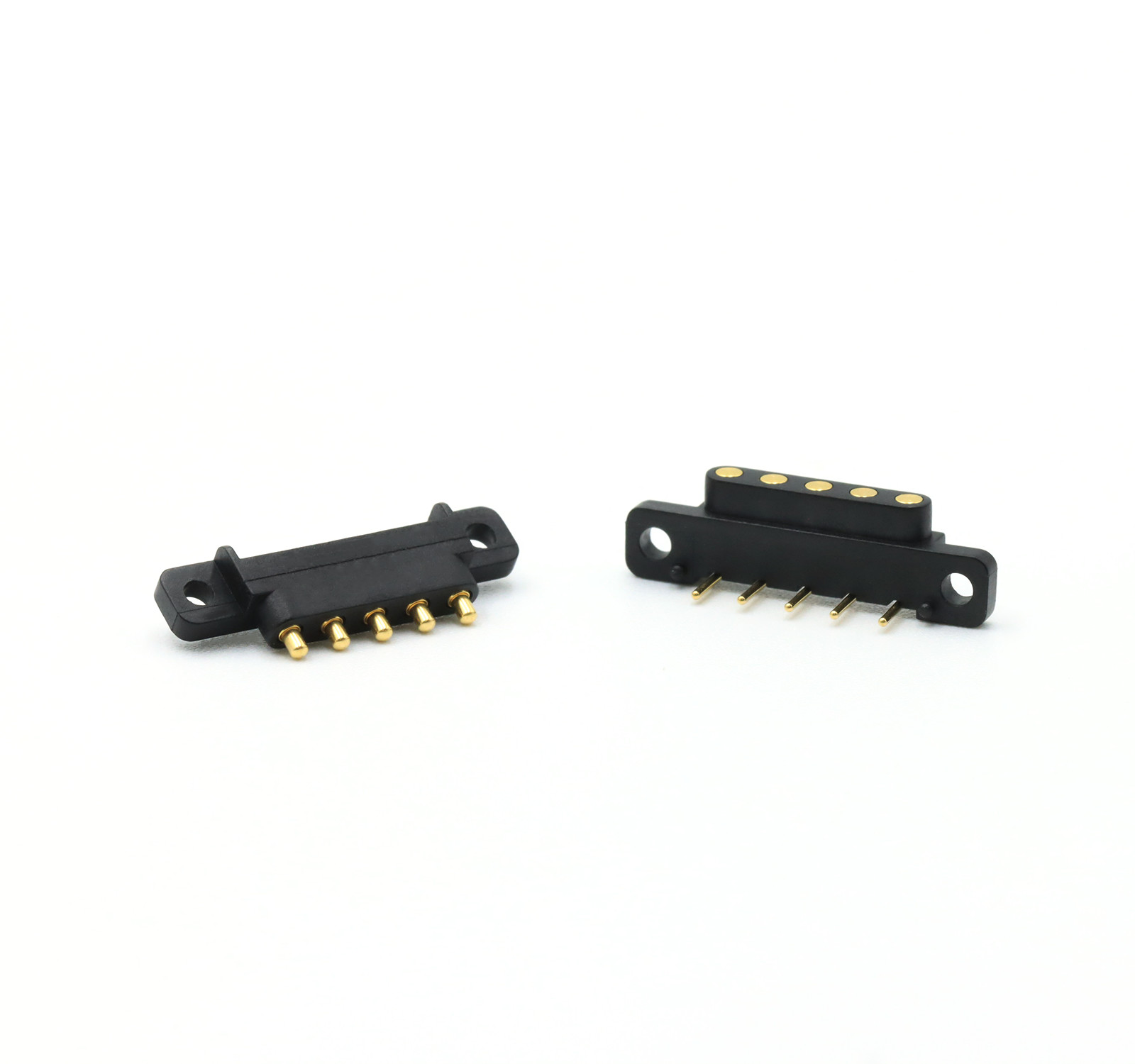

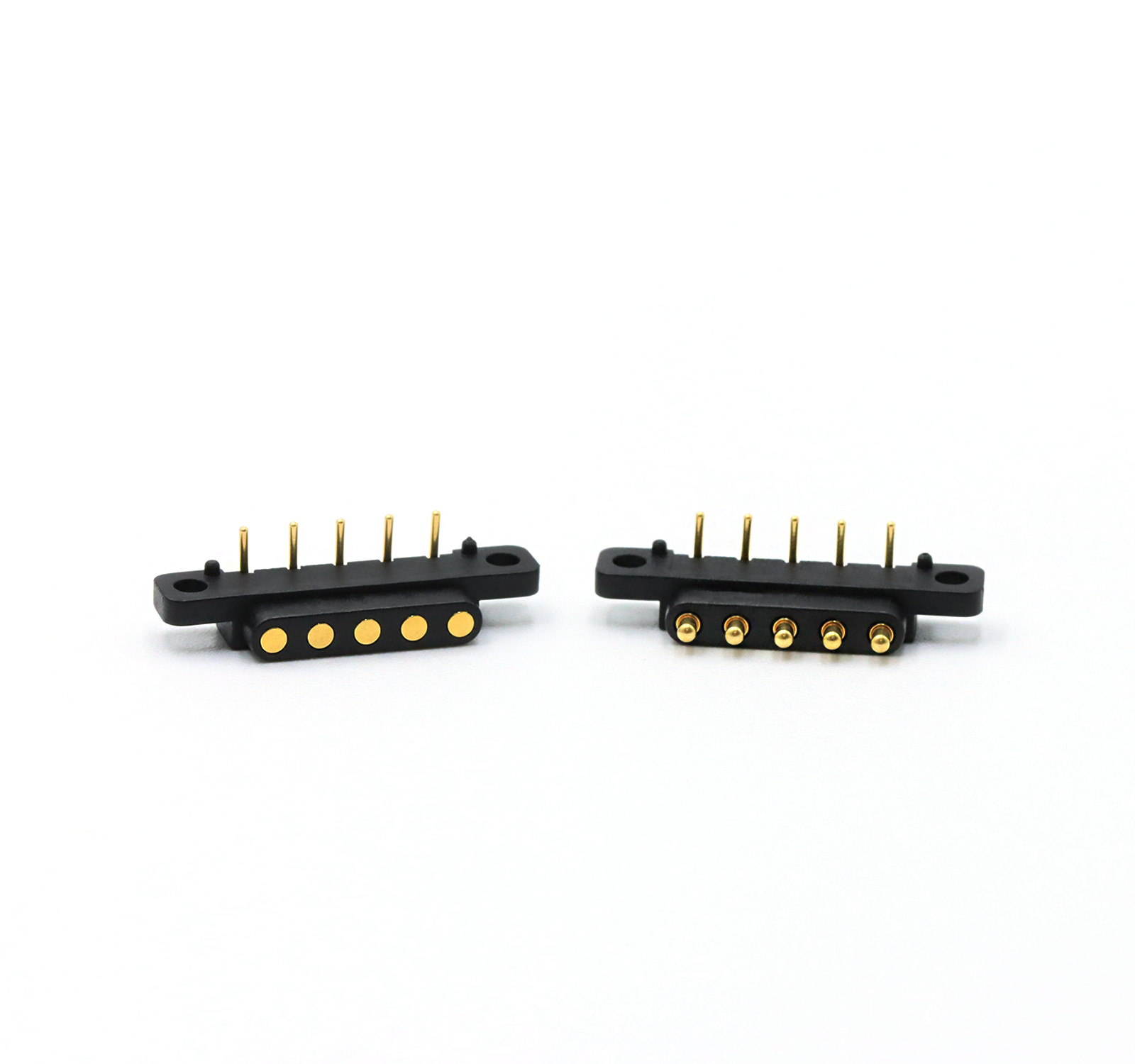

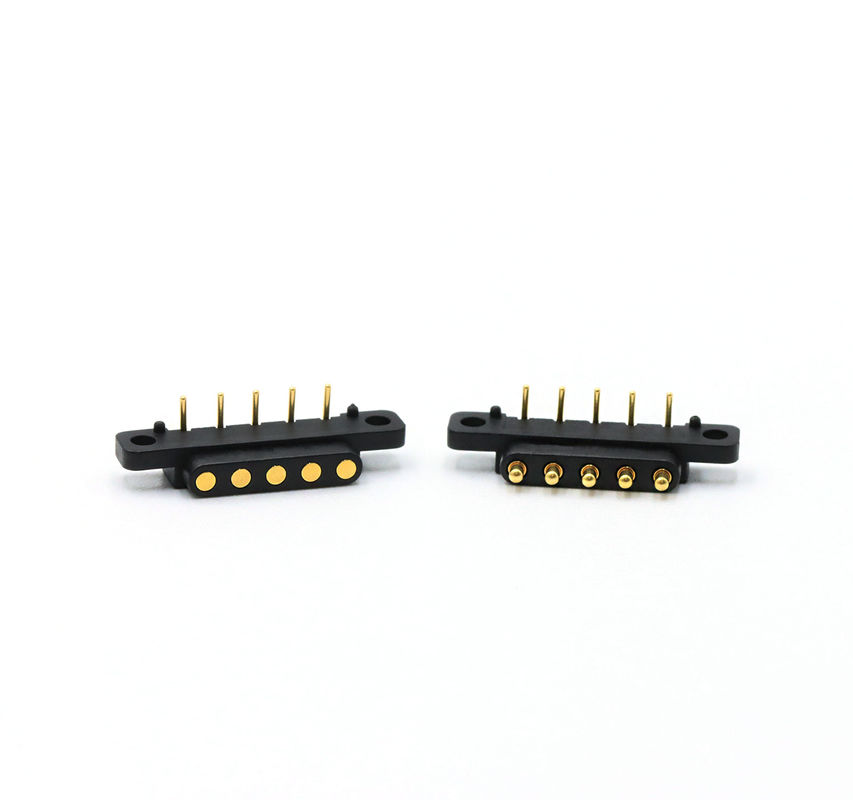

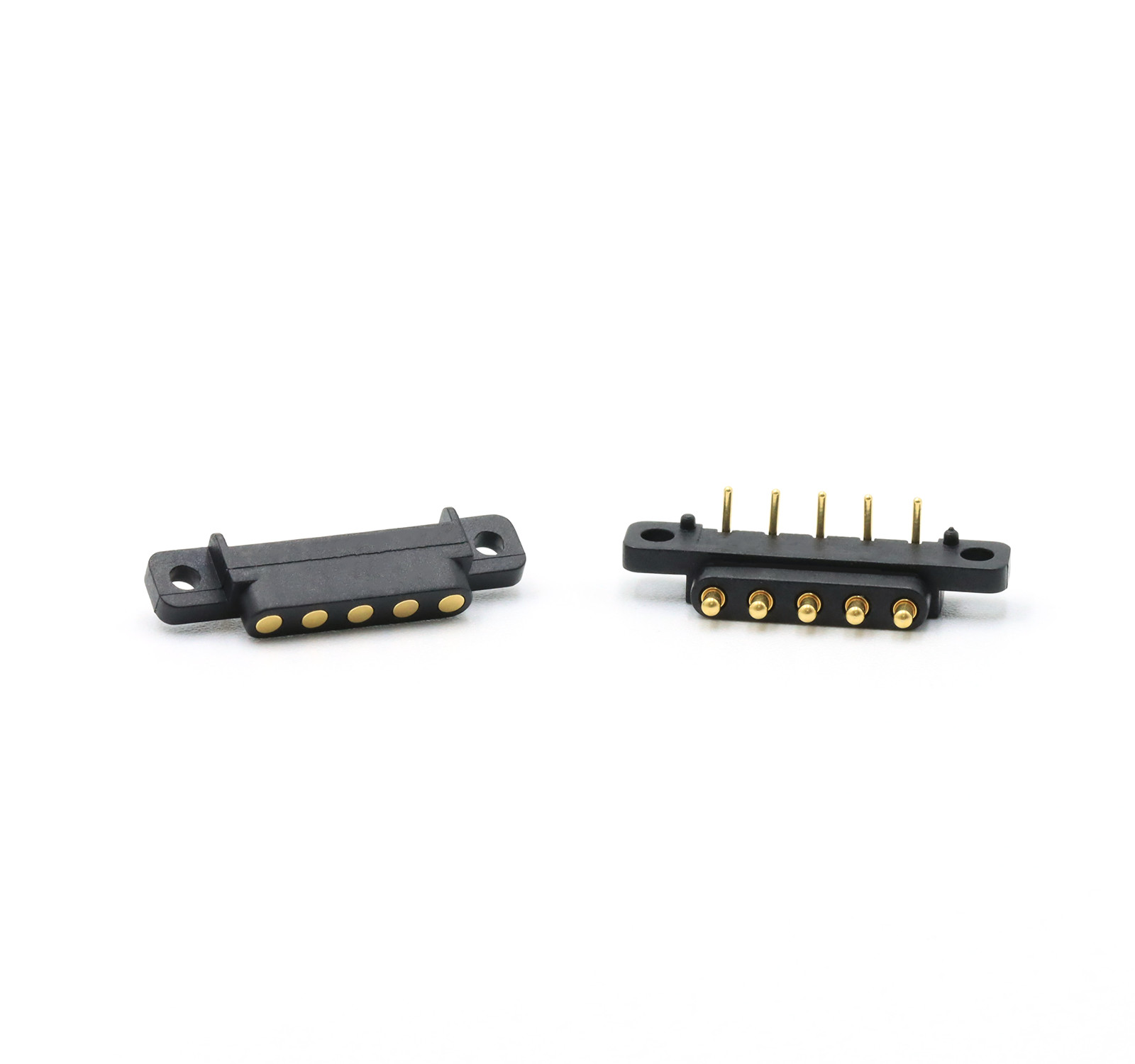

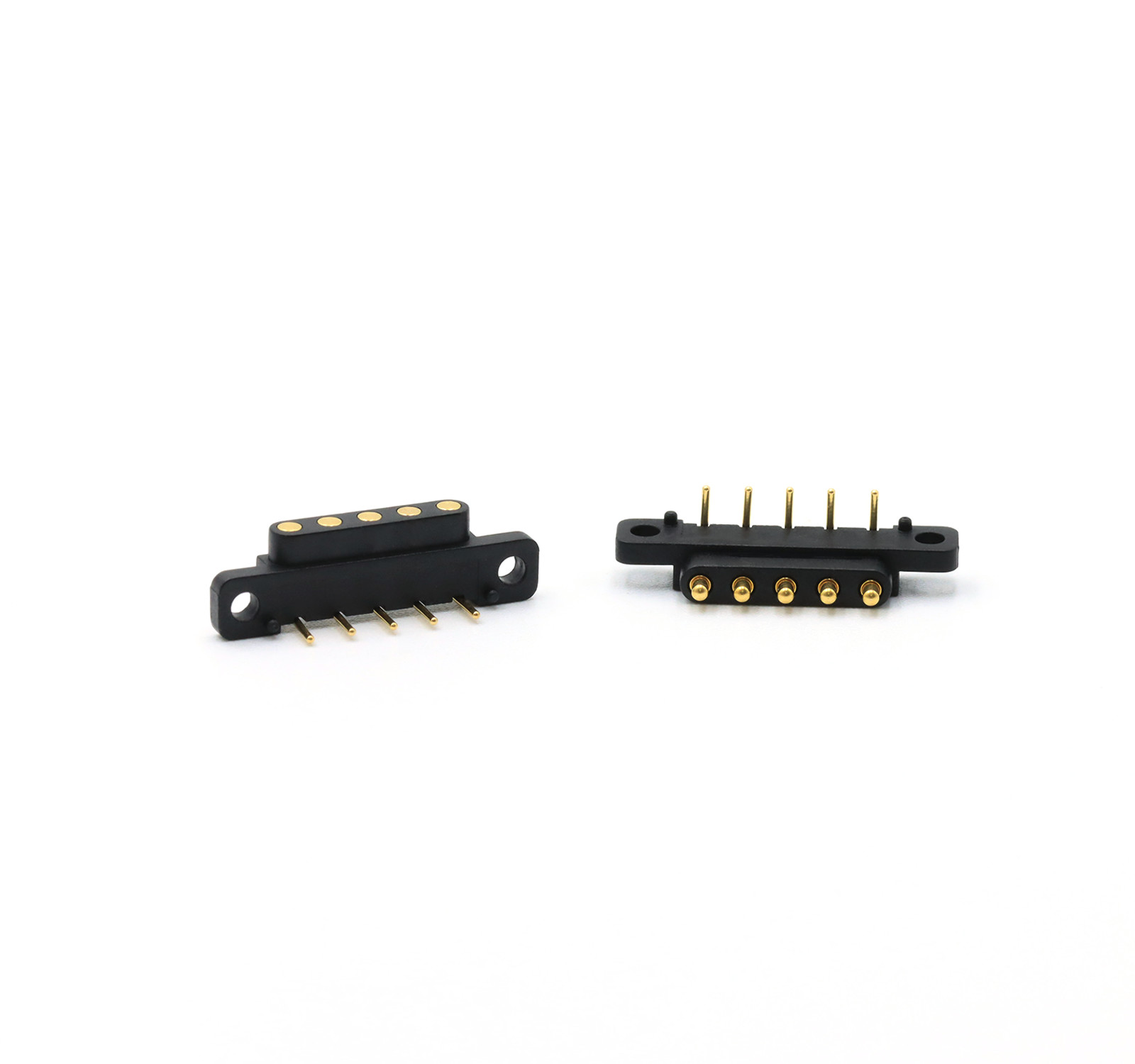

2.54 χιλιοστόμετρος 5pin Bended Spring Loaded Pogo Pin Connector Right Angle SUS304.
Η Ενωση Precision Electronic LIMITED (UPE) είναι επαγγελματική.κατασκευαστήςσε συνδετήρα που περιλαμβάνει POGO PIN, POGO PIN συνδετήραμε στέγαση,Είναι μία από τις πιο ανταγωνιστικές εταιρείες στον τομέα των συνδετήρων με ελατήριο στην Κίνα.
Παρέχουμε πολλές σειρές συνδετήρων με ελατήριο φορτίο Πιν με ελατήριο φορτίο, ο συνδετήρας με ελατήριο φορτίο είναι ένας ειδικός τύπος τεχνολογίας επαφής.Αυτή η αξιόπιστη τεχνολογία έχει χρησιμοποιηθεί από πολλούς πελάτες παγκόσμιας κλάσης και εφαρμόζεται σε πολλά είδη ηλεκτρονικών προϊόντων, όπως κινητά τηλέφωνα, GPS, φορητά υπολογιστές PC, ακουστικά, smartwatch
Τα προϊόντα μας εξάγονται κυρίως στην Ευρώπη, τις Ηνωμένες Πολιτείες, τον Καναδά, τις αναπτυγμένες χώρες και τις περιοχές της Ασίας.
Ο σύνδεσμος Pogo Pin αποτελείται από 6 μέρη: Σφουγγάρι, βαρέλι, ελατήριο, κεραμικές χάντρες, στεγαστικό, καπάκι
Σημείωση:
|
Ονομασία του προϊόντος
|
Σύνδεσμος Πιν Pogo
|
|
Πινάκια
|
5Pin
|
|
Τύπος
|
Δικιά γωνία
|
|
Υλικό
|
Χωρίς μόλυβδο C6801, Χαλκός C3602, SUS304, Μαύρο HTN
|
| Τελείωσε. |
Au plating, Ni plating (Επίστρωμα επικάλυψης)
|
|
Δύναμη ελατήριας
|
80 g+/-20 g σε εργασιακή καλαμάρα
|
|
Δρόμος λειτουργίας
|
1.2mm
|
|
Πλήρης πελαργός
|
10,4 mm
|
|
Τετάρτη
|
12V
|
|
Τρέχουσα
|
3.0A Μαξ.
|
|
Αντίσταση επαφής
|
50mΩ Max (PIN).
|
|
Δοκιμή αλατισμού
|
48 ώρες
|
|
Πακέτο
|
PE σακούλα μέσα, χαρτόνι έξω ή ανά τις ανάγκες των πελατών μας
|
Άνδρας Pogo Pin Connector Σχεδίαση Size:
Γυναικεία σύνδεση Pogo Pin σχεδίαση Size:
Δυναμικότητα παραμέτρου συνδέσμου Pogo Pin
|
Ονομασία των μερών
|
Πίνακας επιδόσεων παραμέτρων
|
|
Υλικό βαρέλι
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
|
|
Υλικό βαλβίδας
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
Ατσάλι ατσάλι
|
|
Επιλογές άνοιξης
|
Στάινλ
|
Μουσικό σύρμα
|
|
|
|
Απαιτήσεις επικάλυψης
|
Χρυσό-Au
|
Ασημένιο-Ag
|
Παλάντιο-νικέλιο
(Pd-Ni)
|
|
|
Κατηγοριοποιημένο ρεύμα
|
1Α, 2Α, 3Α, 5Α, 15Α ή 30Α (διαφορετικές δομές)
|
|
Διορισμένη τάση
|
Συνεχή 12V 24V
|
|
Αντίσταση επαφής
|
30mΩ 50mΩ μέγιστο.
|
|
Δοκιμή ζωής
|
50,000 κύκλοι Min. 1000,000 κύκλοι Max.
|
|
RΗ θερμοκρασία της ροής.
|
265°, 4-5 δευτερόλεπτα
|
|
Δοκιμή αξιοπιστίας POGO PIN
|
|
Δύναμη συγκράτησης
|
Σε ονομαστική ταχύτητα ποδηλασίας 500±50 ανά ώρα,50, 000 κύκλοι τουλάχιστον
|
|
Η υγρασία
|
ΕΙΑ-364-31,Μέθοδος δοκιμής ΙΙ, όρος Α. Υποκείμενο ζευγαρώνει συνδέσμους σε σχετική υγρασίααπό 90% έως 95% RH και θερμοκρασία 40°C± 2°Cσχετική υγρασία 96 ωρώνΟρίστε.
|
|
Αντίσταση στη θερμότητα συγκόλλησης
|
ΕΠΕ-364-56, Διαδικασία 5, Επίπεδο 2 265°C+10/-0°Cγια 30 έως 35 δευτερόλεπτα
|
|
Σπρέι αλατιού
|
ΕΙΑ-364-26,Πρόθεση δοκιμής Β Συνδετήρες συνδεδεμένοι με 5±1% διάλυμα αλατιού
συγκέντρωση, 35+1°C/-2°CΓια 48 ώρες.
|
|
Δοκιμή δύναμης ελατήριας
|
Συνηθισμένη διαδικασία δοκιμής δύναμης, 100g±20g σε ύψος εργασίας
|
|
Ζωή σε θερμοκρασία
|
ΕΙΑ-364-17,Μέθοδος δοκιμής Α,κόντος 4,Πρόθεση χρόνου δοκιμής Α.
συνδετήρες 85°C± 2°CΓια 96 ώρες.
|
|
Συναρμολόγηση
|
ΕΙΑ-364-52 Βυθίστε στο 265±5°C, 60/40±5% Sn/pb συγκόλληση για 4,0~5,0 δευτερόλεπτα
|
|
Αντίσταση επαφής
|
ΕΙΑ-364-23 Μέτρηση της αντίστασης επαφής με ρεύμα δοκιμής μέγιστου 100 mAκαι μέγιστη τάση 20 mV
|
Πλεονεκτήματα των συνδετήρων UPE με ελατήριο:
Οι συνδετήρες με ελατήριο φορτίο, γνωστοί ως πινάκια ελαίου ή πινάκια πογκό, προσφέρουν αρκετά πλεονεκτήματα:
Αξιόπιστη:Οι καρφίτσες UPE Pogo που χρησιμοποιούν την τεχνολογία CLIP παρέχουν μια σταθερή και αξιόπιστη ηλεκτρική σύνδεση, ακόμη και σε περιβάλλοντα που υπόκεινται σε δονήσεις και μηχανικά σοκ.
Σύνθετο σχέδιο:Το μικρό τους μέγεθος τους επιτρέπει να χωράνε σε στενούς χώρους, κάτι που είναι ιδανικό για τις σύγχρονες, συμπαγές ηλεκτρονικές συσκευές.
Ευελιξία:Οι καρφίτσες Pogo μπορούν να προσαρμοστούν στις διακυμάνσεις της επιφάνειας, εξασφαλίζοντας μια σταθερή σύνδεση ακόμη και αν οι επιφάνειες ζευγαρώματος δεν είναι τέλεια ευθυγραμμισμένες.
Εύκολη χρήση:Είναι φιλικά προς τον χρήστη, με απλή εγκατάσταση και συντήρηση.
Δυνατότητα:Έχουν σχεδιαστεί για να αντέξουν πολλούς κύκλους σύνδεσης και αποσύνδεσης, καθιστώντας τους εξαιρετικά ανθεκτικούς
Το πλεονέκτημα μας και η επιλογή σας:
.UPE επαγγελματική προσαρμοσμένη υψηλού ρεύματος Pogo Pin με σειρά 15A-30A, έχει παραχθεί σε μάζα.
.Η UPE ανέπτυξε 2.54mm pitch πρότυπο αρσενικό και θηλυκό 2pin-40pin Pogo pin connector με SMT / DIP / Right Angle / Solder Cup.
.Δοκιμαστική διάρκεια ζωής Pogo Pin έως 1.000.000 κύκλους.
.Όλα τα προϊόντα μπορούν να περάσουν το πρότυπο HF, RoHS REACH.
.100% ηλεκτρική δοκιμή πριν από την παράδοση των προϊόντων.
.Διατίθεται σε διάφορα σχήματα, μικρές δομές και υψηλό ρεύμα.
Γιατί οι πελάτες επιλέγουνΕΠΕ?
1Επαγγελματική εξειδικευμένη υπηρεσία
2. Ταχεία ικανότητα παραγωγής δειγμάτων
3- Σκληρό σύστημα ελέγχου ποιότητας
4- Επεξεργασία με εισαγόμενα εξαρτήματα
5Εξοπλισμός δοκιμών υψηλής ακρίβειας
6. Λογικές διαδικασίες ελέγχου του κόστους
Μερικά από τα προσαρμοσμένα συνδέσμους Pogo Pin για αναφορά:
Το πεδίο εφαρμογής του προϊόντος:
Συσκευή και μεταφορά
