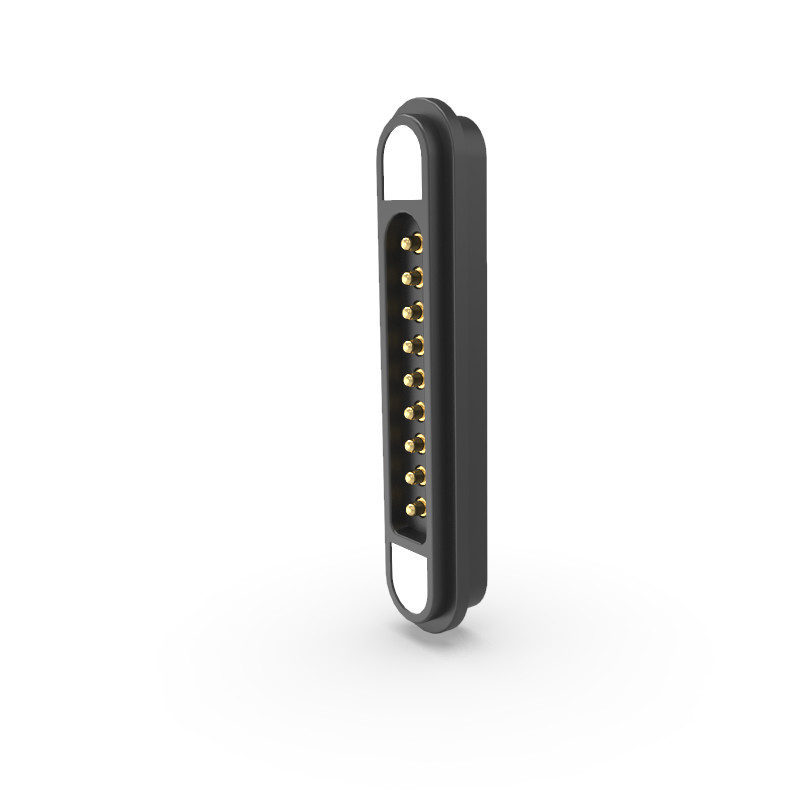

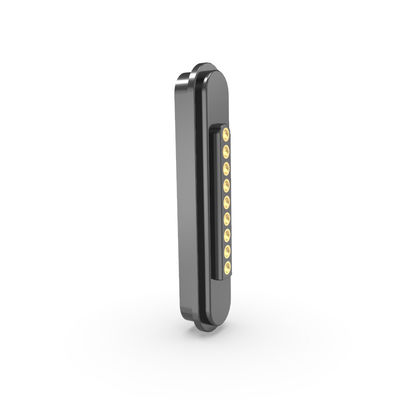

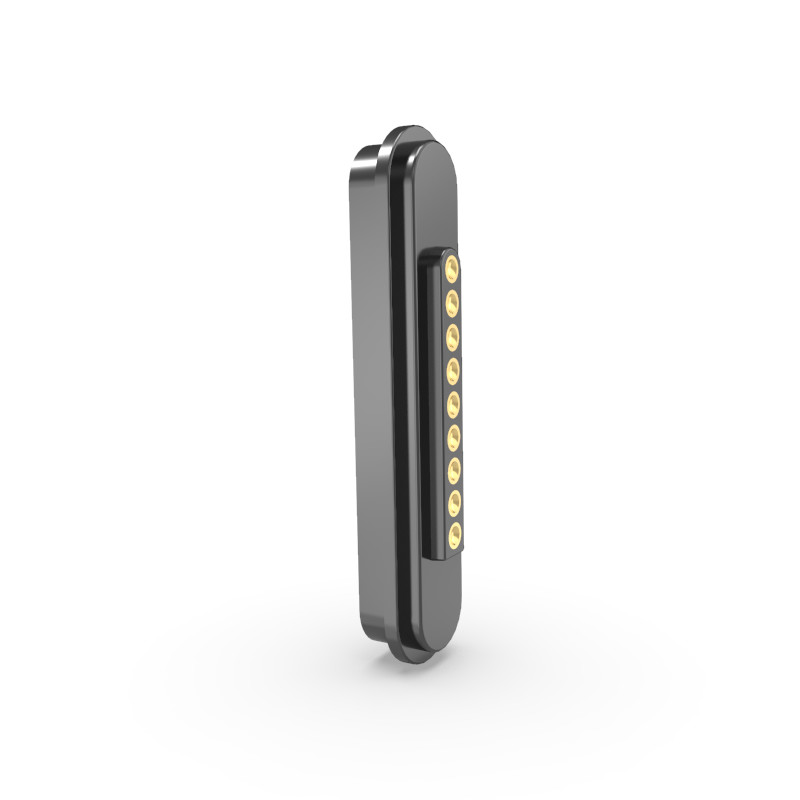

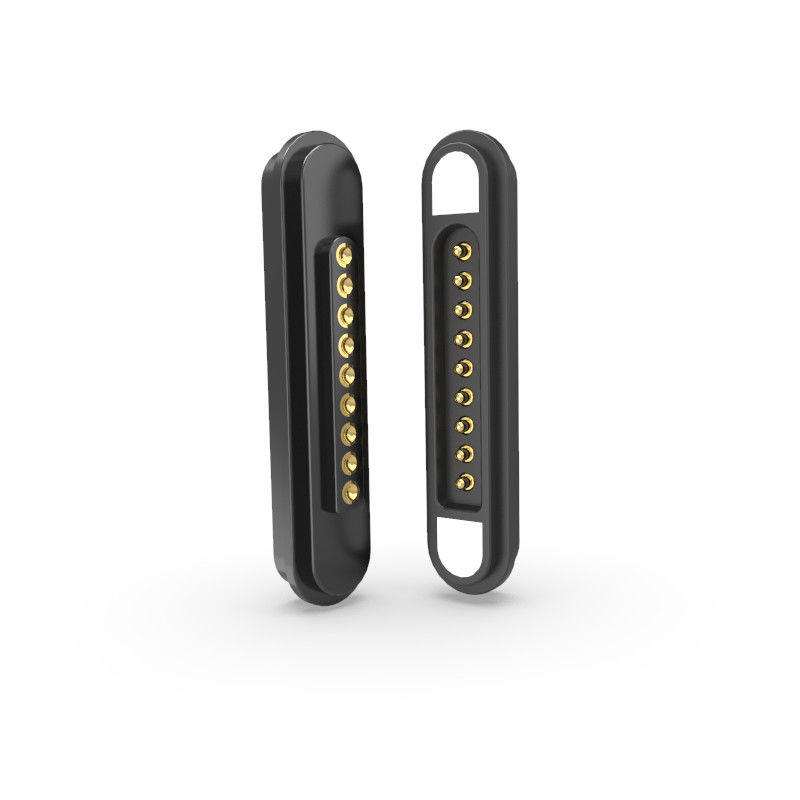

3Α Μαγνητικοί συνδετήρες Άντρας και θηλυκό Pogo Μαγνητικός συνδετήρας δεξιά γωνία

3A δεξιά γωνία 9 καρφίτσες pogo μαγνητική σύνδεση αρσενικό και θηλυκό για Tablet

Οι μαγνητικοί συνδετήρες 9 πιν χρησιμοποιούν 9 πινάκια pogo με στερέωμα νάιλον υψηλής θερμοκρασίας και μαγνήτες NdFeB για ασφαλή στερέωση.

1Υλικά και επιχρίωση

Πινάκια Pogo

Υλικό: Χαλκός (στροβίλος και βαρέλι)

Επιχρισμός: Χρυσός (Au) πάνω από Νικέλιο (Ni) → Διασφαλίζει χαμηλή αντοχή σε επαφή, αντοχή στη διάβρωση και αντοχή.

Διαμονή

Υλικό: HTN (υψηλής θερμοκρασίας νάιλον) + 30% γυάλινη ίνα (GF) → υψηλή μηχανική αντοχή, αντοχή στη θερμότητα.

Χρώμα: Μαύρο

Δείκτης εύφλεκτης ικανότητας: UL94 V-0 → Αυτοσβήσιμος, κατάλληλος για εφαρμογές υψηλής ασφάλειας.

Μαγνήτης

Τύπος: NdFeB (Neodymium Iron Boron), βαθμός N52 → ισχυρή μαγνητική δύναμη (υψηλότερη βαθμίδα για εμπορική χρήση).

Επικάλυψη: Νικέλιο (Ni) → Αποτρέπει τη διάβρωση του μαγνήτη.

2Ηλεκτρικές προδιαγραφές

Δραστηριακή τάση: 12V DC

Τρόπος λειτουργίας: 5.0A → Κατάλληλο για εφαρμογές μετριοπαθούς ισχύος (π.χ. φορητοί υπολογιστές, ιατρικές συσκευές).

Αντίσταση επαφής (PIN): ≤50mΩ (Max) → εξασφαλίζει αποτελεσματική μεταφορά ισχύος με ελάχιστες απώλειες.

Δοκιμή υψηλής τάσης:

Δύναμος εναλλασσόμενου ρεύματος 1000V, 0,5mA, 3 δευτερόλεπτα → Επικυρώνει τη μόνωση και την διηλεκτρική αντοχή.

3Βασικά χαρακτηριστικά

Συμμόρφωση: ROHS & REACH → Χωρίς επικίνδυνες ουσίες (μόλυβδος, υδράργυρος κλπ.).

Μαγνητική δύναμη: ≥450g → Σκληρή κράτηση για ασφαλείς συνδέσεις.

Σχεδιασμός ασφάλειας: Προστασία κατά βραχυκυκλώματος → Αποτρέπει τη ζημιά από τυχαία επαφή.

4Πιθανές εφαρμογές

Καταναλωτικά Ηλεκτρονικά: Μαγνητικά φορτιστήρια για φορητούς υπολογιστές, tablets ή wearables.

Ιατρικές/βιομηχανικές συσκευές: Ασφαλείς, αποσυναρμόσιμες συνδέσεις ρεύματος.

Αυτοκινητοβιομηχανία/Αεροδιαστημική βιομηχανία: Συνδέσεις υψηλής αξιοπιστίας σε σκληρά περιβάλλοντα.

5. Πλεονεκτήματα

✔ Δυνατότητα: Χρυσόχρυσο χαλκό + στερέωμα HTN αντιστέκεται στην φθορά και τη θερμότητα.

✔ Υψηλή χωρητικότητα ρεύματος: 5A ταιριάζει στο χειρισμό συσκευών που χρειάζονται πολύ ενέργεια.

✔ Πιστοποιημένο για την ασφάλεια: UL94 V-0 βαθμολογία εύφλεκτης και δοκιμασμένη σε υψηλή τάση.

✔ Ισχυρός Μαγνητισμός: Οι μαγνήτες κατηγορίας N52 εξασφαλίζουν σταθερή προσκόλληση.

Παράμετρος μαγνητικών συνδέσμων 9 πιν:

9pin αρσενικές μαγνητικές συνδέσεις:

9pin θηλυκές μαγνητικές συνδέσεις:

Συνιστώμενη διάταξη PCB:

Ανεπάρκεια διάταξης: ± 0,05 mm

Τα ανταγωνιστικά πλεονεκτήματα της UPE:

1. Ανώτερης Τεχνολογίας Παραγωγή
Χρησιμοποιεί προηγμένες τεχνικές κατασκευής για την ανώτερη ποιότητα του προϊόντος.

2Συστηματικό σύστημα διαχείρισης
Οι εξορθολογισμένες διαδικασίες εξασφαλίζουν την αποτελεσματικότητα και τη συνέπεια στην παραγωγή.

3. Πιστοποίηση ISO 9001
Αποδεικνύει τη δέσμευση για τα διεθνή πρότυπα διαχείρισης της ποιότητας.

4. Συμμόρφωση RoHS
Όλα τα προϊόντα πληρούν τους κανονισμούς περιορισμού των επικίνδυνων ουσιών (RoHS), διασφαλίζοντας τα περιβαλλοντικά και τα πρότυπα ασφάλειας.

5.Σύντομο χρόνο ανάπτυξης
Ταχύτερη κατασκευή πρωτοτύπων και κύκλοι παραγωγής, επιτρέποντας ταχύτερη διάθεση στην αγορά.

6. Ανταγωνιστικές τιμές και σταθερή ποιότητα
Λογιστικές λύσεις χωρίς να διακυβεύεται η αξιοπιστία.

Γιατί να Επιλέξετε το UPE;

1Προσαρμοσμένες λύσεις για κάθε ανάγκη

Ειδική προσαρμογή: Η ομάδα μηχανικών μας σχεδιάζει συνδέσμους ειδικά για την εφαρμογή σας ̇ είτε για ιατρικά, αυτοκινητοβιομηχανικά ή καταναλωτικά ηλεκτρονικά.

Συνεργασία από άκρο σε άκρο: Από την ιδέα μέχρι την παραγωγή, προσαρμόζουμε τις τεχνικές και αισθητικές σας απαιτήσεις.

2. Γρήγορη κατασκευή πρωτοτύπων Γρήγορος χρόνος κυκλοφορίας στην αγορά

Ηγετική ταχύτητα στον κλάδο:

Τυπικά δείγματα: 2-3 ημέρες.

Προσαρμοσμένα σχέδια: 7 εργάσιμες ημέρες.

Προγράμματα που βασίζονται σε μούχλα: 12 ημέρες.

3.Αδιάλλακτη διασφάλιση ποιότητας

Ελέγχος με προσανατολισμό στη διαδικασία: Κάθε βήμα από την επιλογή του υλικού μέχρι την τελική επιθεώρηση τηρεί αυστηρά πρότυπα που εμπνέονται από το ISO.

Στόχος μηδενικών ελαττωμάτων: Οι αυστηρές δοκιμές εξασφαλίζουν 100% συμμόρφωση των επιδόσεων και της αντοχής.

4Υλικά υψηλής ποιότητας και κατασκευή ακριβείας

Εισαγόμενα εξαρτήματα: Κριτικά μέρη (π.χ. άξονες βελόνων)

Ελβετικοί μηχανισμοί για ακρίβεια σε επίπεδο μικρών.

Εισαγόμενα υλικά με κρύο σφράγισμα για ανώτερη αγωγιμότητα και μακροζωία.

5Πιστοποιημένη δοκιμή και αξιοπιστία

Εξοπλισμός εργαστηρίου υψηλής ακρίβειας: επικυρώνει τις ηλεκτρικές, μηχανικές και περιβαλλοντικές επιδόσεις (π.χ. δοκιμές 50.000 κύκλων, αντοχή σε ψεκασμό αλατιού).

6. Αποδοτικότητα χωρίς συμβιβασμούς

Ορθή παραγωγή: Οι βελτιστοποιημένες ροές εργασίας μειώνουν τα απόβλητα και μειώνουν το κόστος χωρίς να θυσιάζεται η ποιότητα.

Διαφανής τιμολόγηση: Ανταγωνιστικές τιμές για τις μεγάλες παραγγελίες και τις μακροπρόθεσμες συνεργασίες.

7. Οικολογική συμμόρφωση

Παγκόσμια πρότυπα: ROHS, απαλλαγμένα από αλογόνες και συμβατά με το REACH ∙ ασφαλή για ευαίσθητες βιομηχανίες (ιατρική, παιδική φροντίδα).

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά

Συσκευή και μεταφορά

Προσαρμογή διαθέσιμη ️ Επικοινωνήστε μαζί μας για προσαρμοσμένες λύσεις!

Η ταχυδρομική μας ταυτότητα είναι:union@upetech.net
