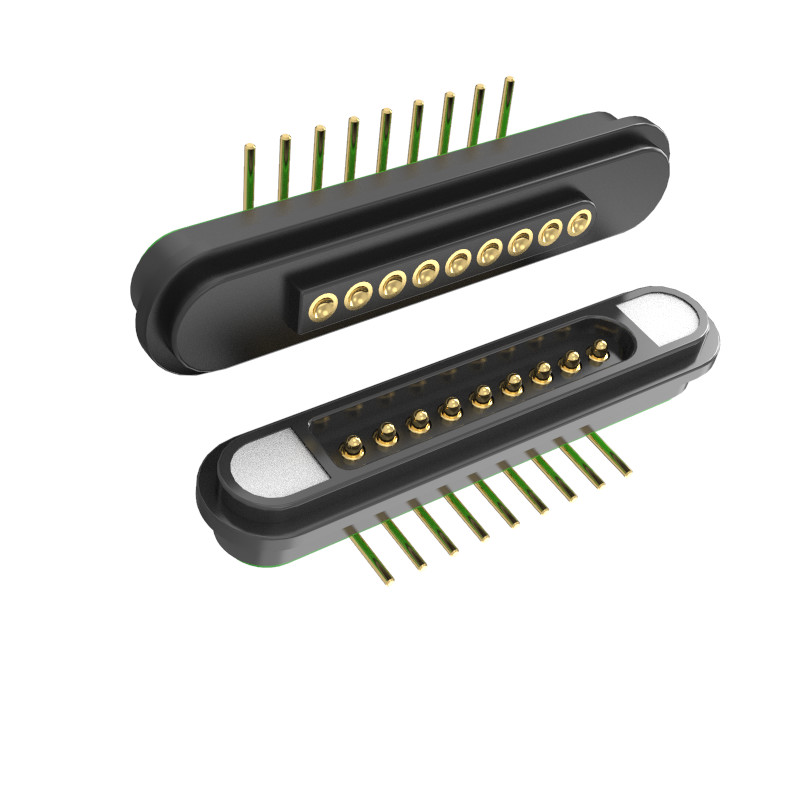

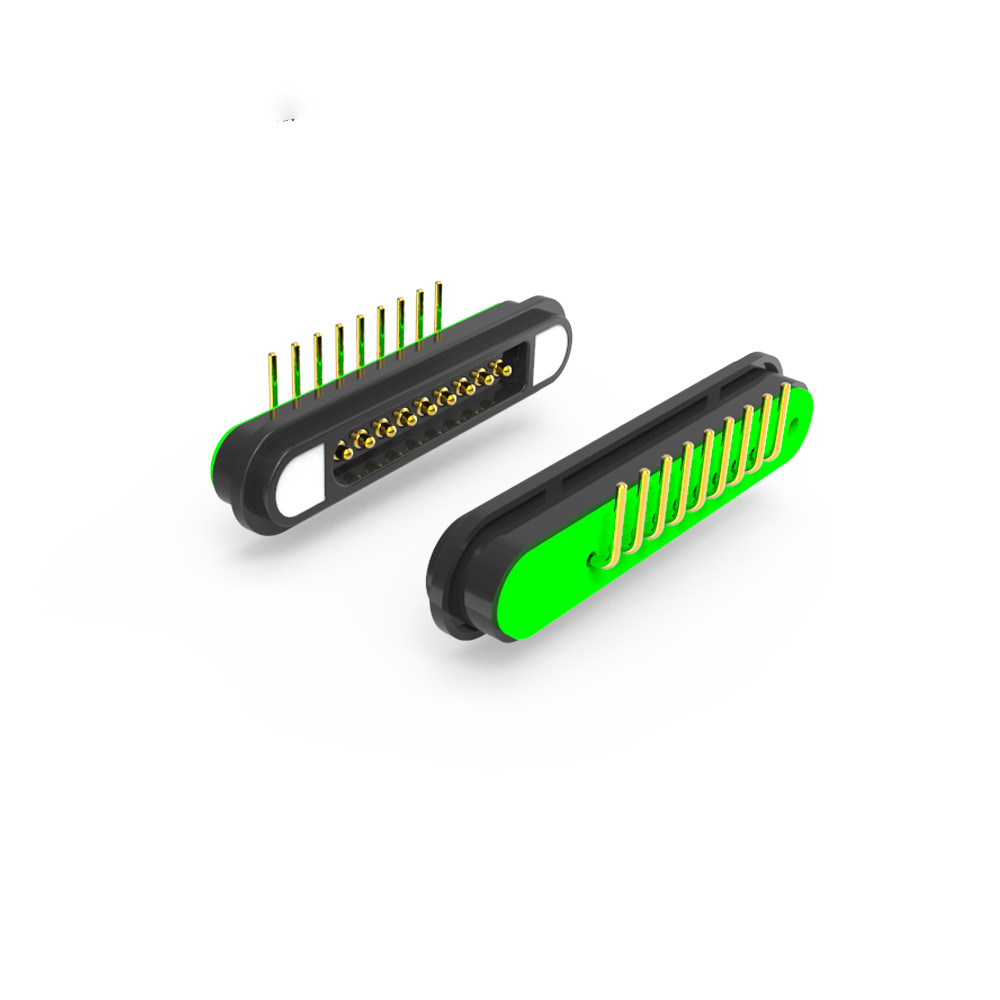

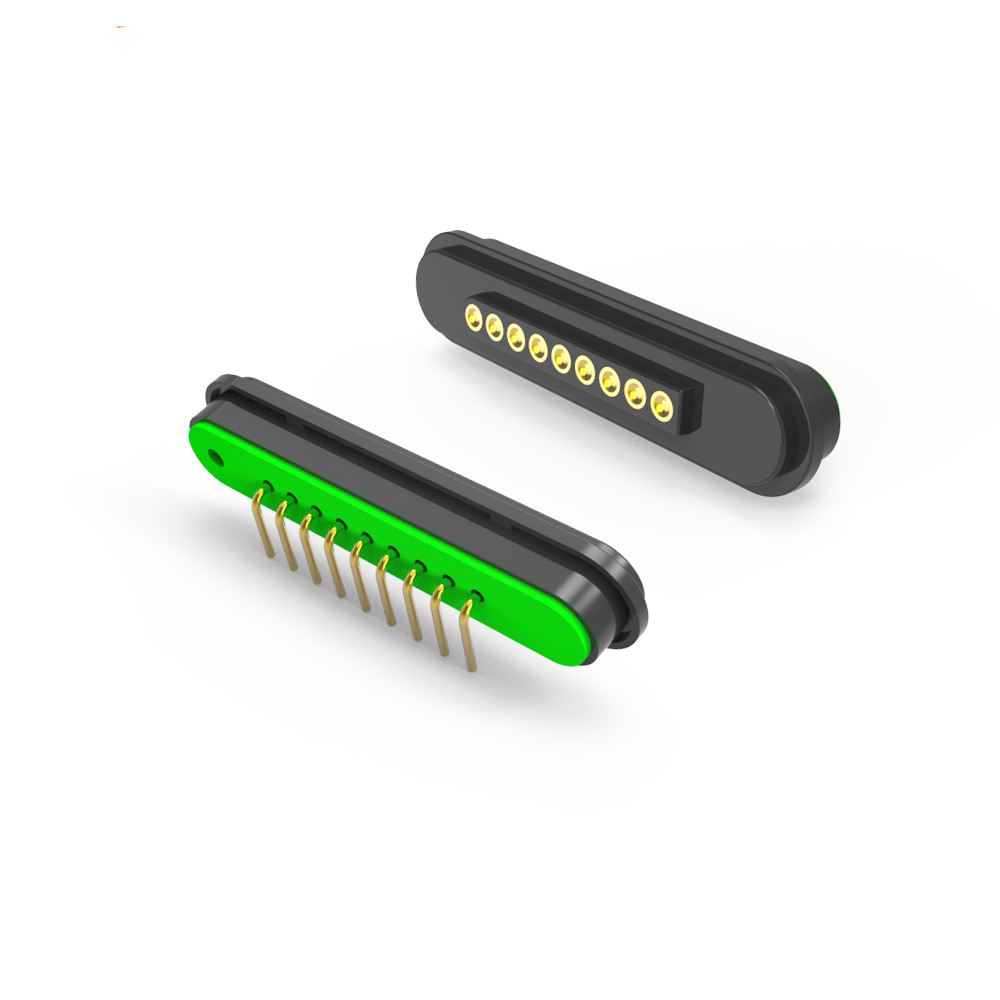

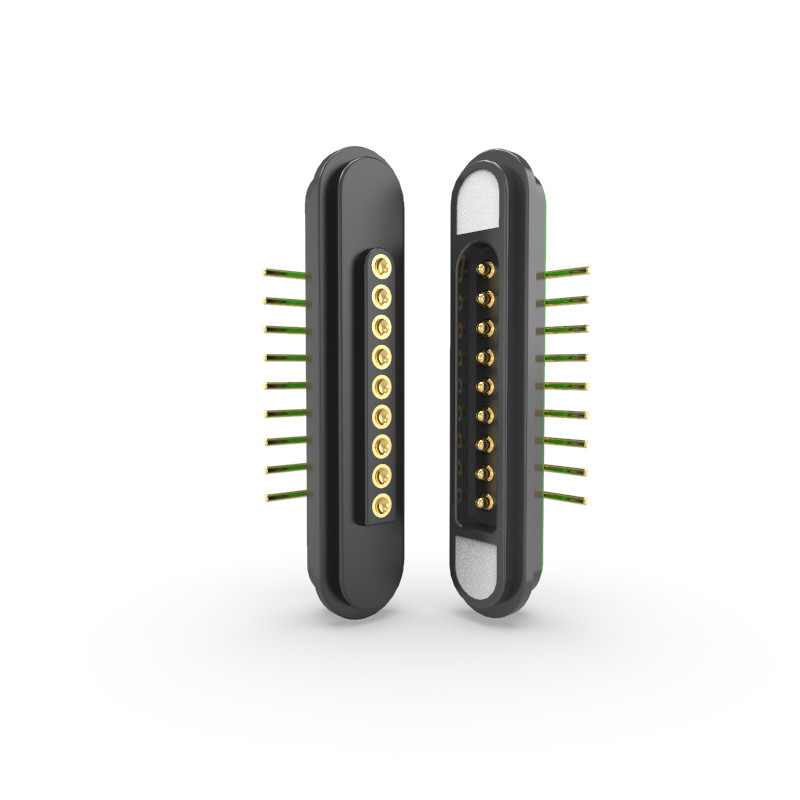

9 Πιν μαγνητικοί σύνδεσμοι 5A PCB μαγνητικός σύνδεσμος Μαύρο αρσενικό και θηλυκό

9pin μαγνητικός σύνδεσμος PCB 5A αρσενικό και θηλυκό μαγνητικό τερματικό φορτιστή ισχύος,Η UPE είναι εταιρεία λύσεων μαγνητικών συνδέσμων υψηλού ρεύματος.

Βασικά χαρακτηριστικά

Σχεδιασμός 9-Pin: Υποστηρίζει ισχύ + μετάδοση δεδομένων ή εφαρμογές πολλαπλών κυκλωμάτων.

Διορισμός υψηλού ρεύματος: 5A ανά πιν (προσαρμόσιμος για υψηλότερες απαιτήσεις).

Υλικό:

Πινάκια: Χρυσοπίλυτος (Au/Ni) ορείχαλκος για χαμηλή αντίσταση (≤50mΩ) και αντοχή στην οξείδωση.

Κουτί: HTN+30% UL94 V-0 πλαστικό (ανθεκτικό στη φλόγα, ανθεκτικό σε υψηλές θερμοκρασίες).

Μαγνήτης: N52 NdFeB με επικάλυψη Ni (> 450g μαγνητική δύναμη).

Αξιόπιστη απόδοση:

50Χιλιάδες και πλέον κύκλοι ζευγαρώματος.

Προστασία από βραχυκύκλωμα και αντίστροφη πολικότητα (προσαρμόσιμη).

Συμμόρφωση: Συμμόρφωση με τις απαιτήσεις ROHS/REACH.

Ηλεκτρικές προδιαγραφές

Η τάση: 12V (προσαρμόζεται μέχρι 24V).

ρεύμα: 5A ανά πιν (συνολικά 45A για όλες τις πινές).

Δοκιμή υψηλής τάσης: 1000V AC/DC, 0,5mA, 3 δευτερόλεπτα.

Γιατί να επιλέξετε το 9-Pin Μαγνητικό Συνδετήρα μας;

✔ Μοδική σχεδίαση: Προσαρμόστε τις διαταγές των καρφίτλων (π.χ., 5 καρφίτλες ισχύος + 4 καρφίτλες δεδομένων).

✔ Ανθεκτικότητα: Αντιστέκεται σε αλατοκηλίδες (48H), υψηλές θερμοκρασίες και επαναλαμβανόμενο ζευγάρωμα.

✔ Ασφάλεια: δοκιμή απομόνωσης 1000V και προστασία από βραχυκύκλωμα.

Παράμετρος μαγνητικών συνδέσμων 9 πιν:

9pin αρσενικές μαγνητικές συνδέσεις:

9pin θηλυκές μαγνητικές συνδέσεις:

Συνιστώμενη διάταξη PCB:

Ανεπάρκεια διάταξης: ± 0,05 mm

Εφαρμογές μαγνητικών συνδέσμων

Οι υψηλής απόδοσης μαγνητικοί συνδετήρες UPE είναι σχεδιασμένοι για αξιοπιστία σε διάφορες βιομηχανίες.

1.Ηλεκτρονική και ενσωμάτωση PCB(όπωςΣυνδέσεις PCB /Ψηφιακές κάμερες/Εκτυπωτές και φυσίγγια)

2.Βιομηχανική και Αυτοκινητοβιομηχανία(Ηλεκτρικά οχήματαΑισθητήρες χειριστή γκολφ /Συσκευές τηλεφώνου)

3.Ιατρικές και κρίσιμες για την ασφάλεια συσκευές(Καρδιακοί απινιδωτήρες

Ιατρικές διαγνώσεις (στεροποιητική και αξιόπιστη μεταφορά σήματος/δύναμης)

4.Καταναλωτές και έξυπνες συσκευές

.Λάπτοπ/Ταμπλέτ/PC ∆αχεία δεξαμενή φόρτισης με προστασία κατά βραχυκυκλώματος.

.Φωτισμός LED ∆ιαφανείς φωτισμοί, φακοί και διαμορφωμένοι φωτισμοί.

.Τράπεζες ενέργειας Τερματικά φόρτισης υψηλής απόδοσης χωρίς σπίθα.

5.Εφαρμογές για το σπίτι και το IoT

.Μικρές οικιακές συσκευές ️ καθαριστικά αέρα, έξυπνοι καθρέφτες και συσκευές κουζίνας.

.Προϊόντα μετάδοσης σήματος: εξοπλισμός ήχου/βίντεο, αισθητήρες και ενότητες IoT.

Τα ανταγωνιστικά πλεονεκτήματα της UPE:

1. Ανώτερης Τεχνολογίας Παραγωγή
Χρησιμοποιεί προηγμένες τεχνικές κατασκευής για την ανώτερη ποιότητα του προϊόντος.

2Συστηματικό σύστημα διαχείρισης
Οι εξορθολογισμένες διαδικασίες εξασφαλίζουν την αποτελεσματικότητα και τη συνέπεια στην παραγωγή.

3. Πιστοποίηση ISO 9001
Αποδεικνύει τη δέσμευση για τα διεθνή πρότυπα διαχείρισης της ποιότητας.

4. Συμμόρφωση RoHS
Όλα τα προϊόντα πληρούν τους κανονισμούς περιορισμού των επικίνδυνων ουσιών (RoHS), διασφαλίζοντας τα περιβαλλοντικά και τα πρότυπα ασφάλειας.

5.Σύντομο χρόνο ανάπτυξης
Ταχύτερη κατασκευή πρωτοτύπων και κύκλοι παραγωγής, επιτρέποντας ταχύτερη διάθεση στην αγορά.

6. Ανταγωνιστικές τιμές και σταθερή ποιότητα
Λογιστικές λύσεις χωρίς να διακυβεύεται η αξιοπιστία.

Γιατί να Επιλέξετε το UPE;

.Εμπειρία προσαρμογής:Σχεδιάζουμε μαγνητικές συνδέσεις και άλλες λύσεις προσαρμοσμένες στις μοναδικές σας ανάγκες.

.Τελική υποστήριξη:Από την ιδέα μέχρι την παραγωγή, παρέχουμε ολοκληρωμένες υπηρεσίες έρευνας και ανάπτυξης και κατασκευής.

.Διαφορετικές εφαρμογές:Οι συνδέσεις μας είναι βελτιστοποιημένες για αντοχή, αποτελεσματικότητα και απρόσκοπτη σύνδεση σε όλες τις βιομηχανίες.

.Συνεργαστείτε με την UPE για τις πλέον προηγμένες λύσεις μαγνητικών συνδέσμων που συνδυάζουν ακρίβεια, απόδοση και ευελιξία

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά

Συσκευή και μεταφορά

Προσαρμογή διαθέσιμη ️ Επικοινωνήστε μαζί μας για προσαρμοσμένες λύσεις!

Η ταχυδρομική μας ταυτότητα είναι:union@upetech.net
