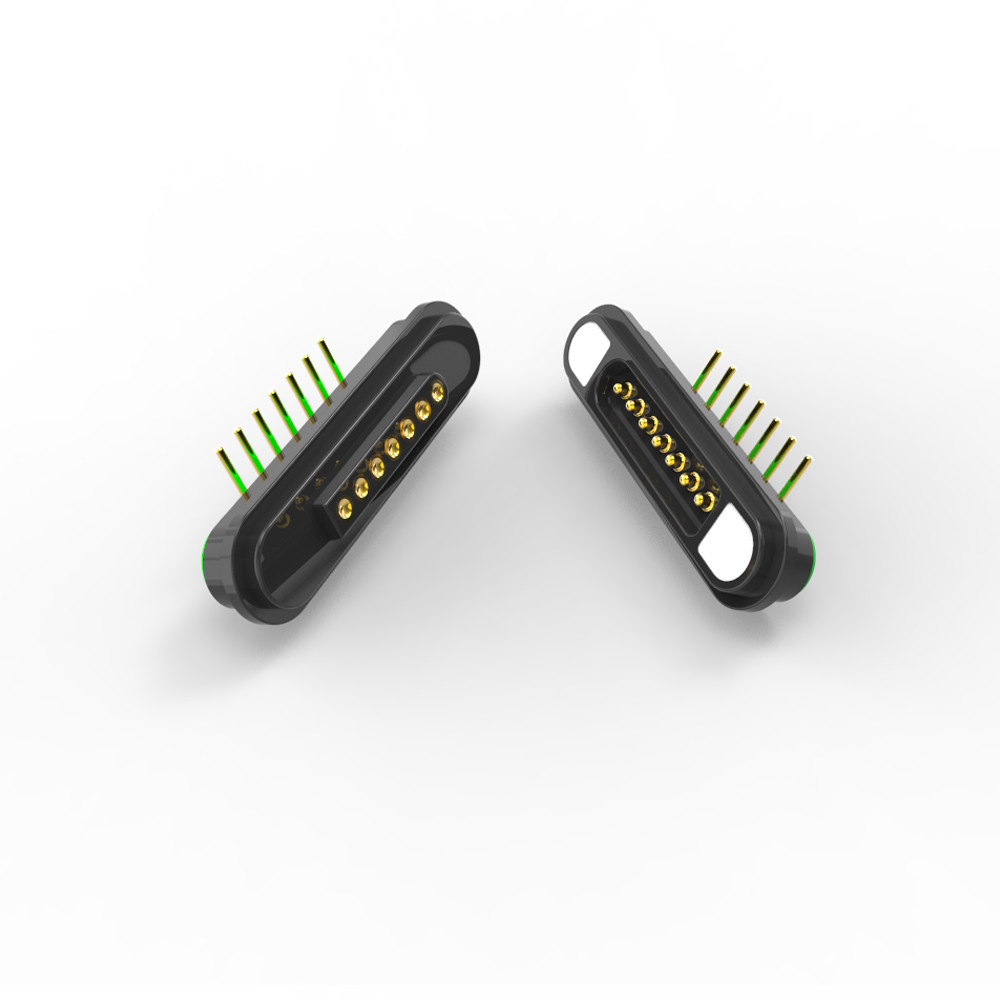

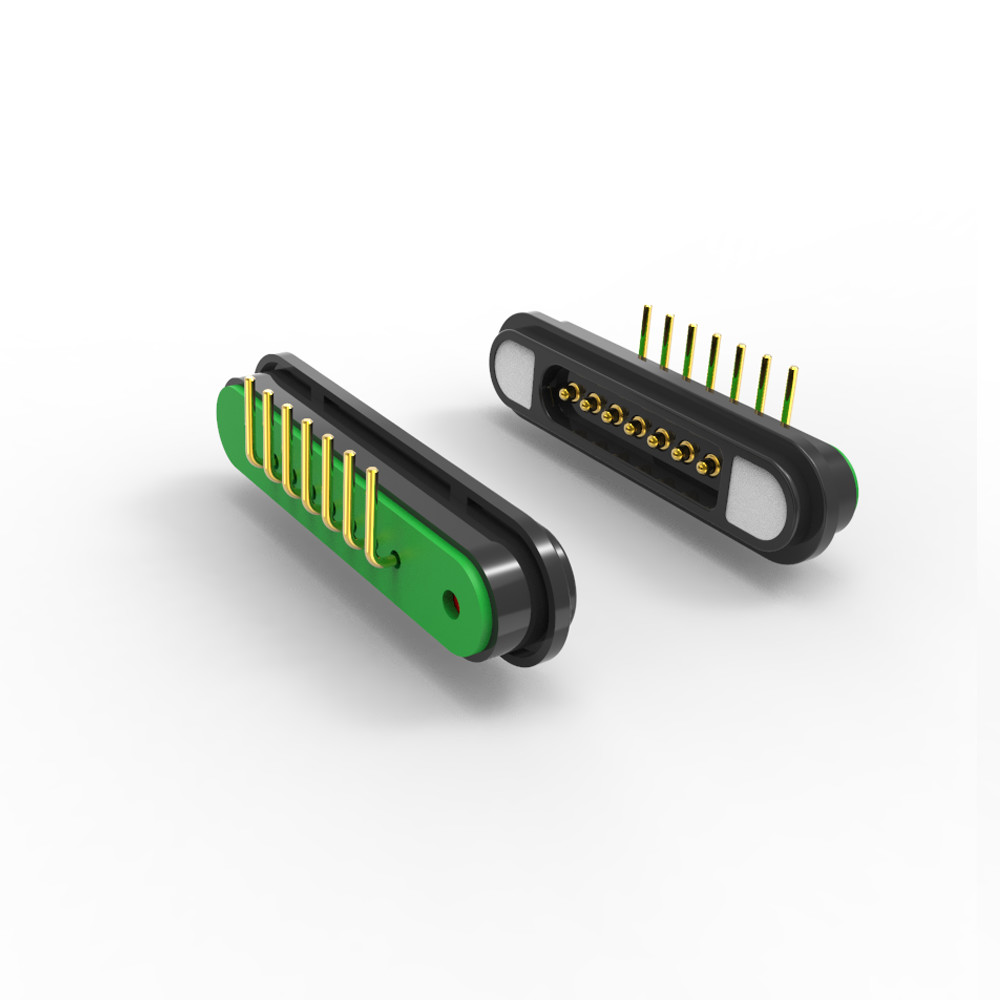

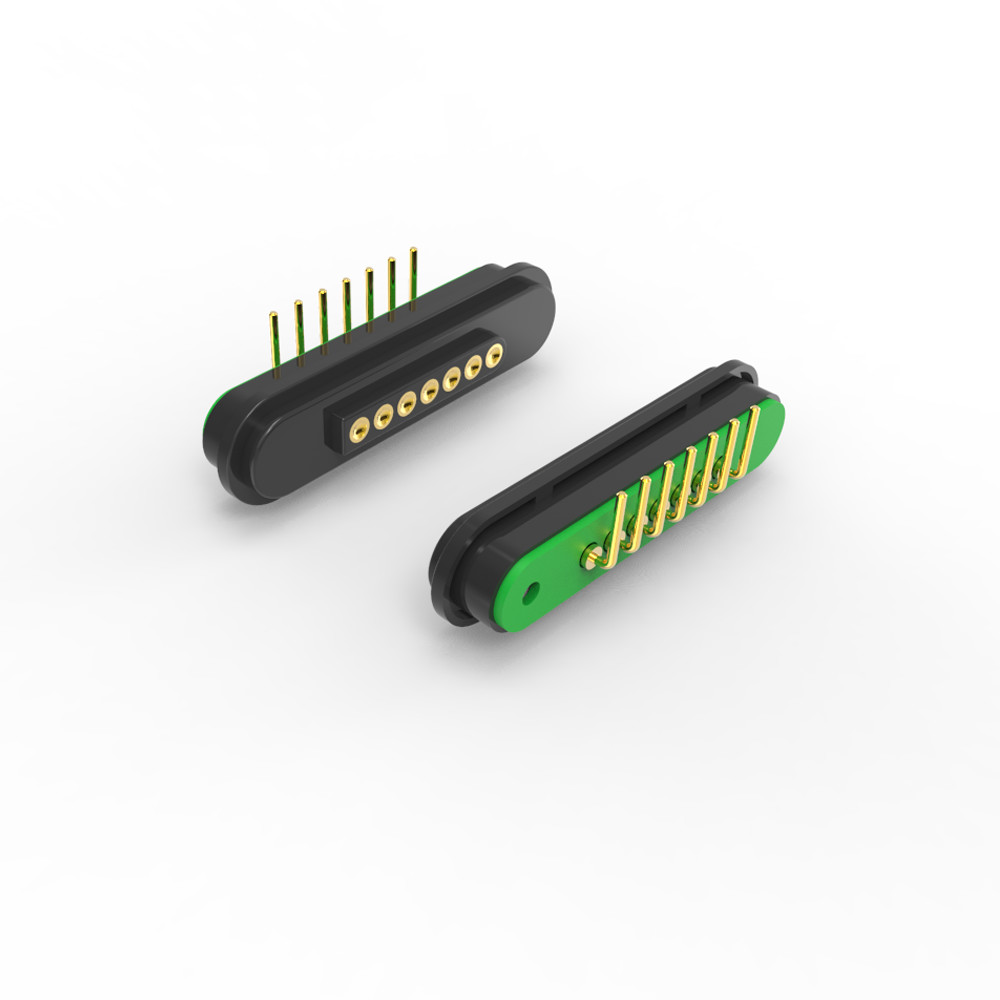

5A Μαγνητικοί συνδετήρες 7 Pin Μαγνητικός αρσενικός θηλυκός συνδετήρας δεξιά γωνία

5A 2.2mm διασταύρωση 7pin αρσενικό θηλυκό δεξιά γωνία pogo pin μαγνητική σύνδεση.

Ο μαγνητικός συνδετήρας 7pin είναι μια συμπαγή λύση διασύνδεσης μεσαίου ρεύματος που έχει σχεδιαστεί για ασφαλείς και αποσυναρμολογήσιμες συνδέσεις στα ηλεκτρονικά.

Βασικές προδιαγραφές:

Συνεχή ρεύμα λειτουργίας:5Α

Κατηγορία τάσης:12V

Πιτς:2.2 mm (συμπίεση διαστήματος για πυκνή διάταξη PCB).

Αριθμός πιν:7 καρφίτσες (αρσενικό + θηλυκό ζευγάρι).

Σχεδιασμός δεξιάς γωνίας:Εξοικονομεί χώρο σε στενά κελιά.

Οι επαφές του Pogo Pin:Με ελατήριο για αξιόπιστες συνδέσεις χαμηλής αντίστασης.

Γυναίκες:Διατίθενται αρσενικές και θηλυκές εκδόσεις (ζευγάρι ζευγαρώσεων).

Η δύναμη μαγνητικής έλξης μεταξύ των αρσενικών και των θηλυκών διεπαφών αγκύρωσης του μαγνητικού συνδέσμου δεξιάς γωνίας 7 πινών είναι > 450 g,η οποία είναι κρίσιμη για σταθερές συνδέσεις σε εφαρμογές υψηλών δονήσεων ή φορητέςΟ αρσενικός θηλυκός μαγνητικός συνδετήρας χρησιμοποιεί μαγνήτες νεοδίμου N52 βαθμού, ο N52 είναι ο υψηλότερος βαθμός των εμπορικά διαθέσιμων μαγνητών νεοδίμου, είναι μόνιμος υψηλής απόδοσης.

Εφαρμογές:

Μονουλογική ηλεκτρονική:PCB ταχείας απελευθέρωσης, δοκιμαστικά.

Καταναλωτικές συσκευές:Μαγνητικές θύρες φόρτισης/διαβίβασης δεδομένων (π.χ. φορητές συσκευές, IoT).

Ιατρικός/βιομηχανικός εξοπλισμός:Επαναχρησιμοποιήσιμες συνδέσεις για διάγνωση.

Drones & Ρομποτική:Αφαίρετες συνδέσεις ισχύος/σημείωσης, κ.λπ.

Πλεονεκτήματα

✅Εξοικονόμηση χώρουΟρθογώνια γωνία + 2.2mm γωνία ταιριάζει σε μικρές συσκευές.

✅Δυνατότητα:Τα πινάκια Pogo αντέχουν σε επαναλαμβανόμενους κύκλους ζευγαρώματος, δοκιμαστική διάρκεια πάνω από 5000 φορές το ελάχιστο

✅Φιλικό προς το χρήστη:Η μαγνητική αυτοδιάταξη απλοποιεί τις συνδέσεις.

✅Μονωδικότητα:Εύκολη αντικατάσταση/αναβάθμιση.

Παράμετρος μαγνητικών συνδέσμων 7 πιν:

7pin αρσενικές μαγνητικές συνδέσεις δεξιάς γωνίας:

7πιν θηλυκές μαγνητικές συνδέσεις δεξιάς γωνίας:

Συνιστώμενη διάταξη PCB:

Ανεπάρκεια διάταξης: ± 0,05 mm

Γιατί οι πελάτες επιλέγουν εμάς;

1Προσαρμογή και ευελιξία

2Ταχύτερα δείγματα = ταχύτερος χρόνος κυκλοφορίας στην αγορά

3Κάθε συνδετήρας υποβάλλεται σε αυστηρούς ελέγχους ποιότητας.

Ελέγχος εισερχόμενου υλικού

Διαρκείς έλεγχοι ποιότητας

100% τελική δοκιμή

Ακολουθησιμότητα και συμμόρφωση

4.Ελαστικότητα στην ποιοτική διαχείριση με επίκεντρο τον πελάτη

5Συνεργασία QC σε πραγματικό χρόνο

Εφαρμογή μαγνητικών συνδέσεων:

Μπορούμε να παρέχουμε υπηρεσίες σχεδιασμού.

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά

Συσκευή και μεταφορά

Οποιαδήποτε ερώτηση, παρακαλώ στείλτε στοunion@upetech.net
