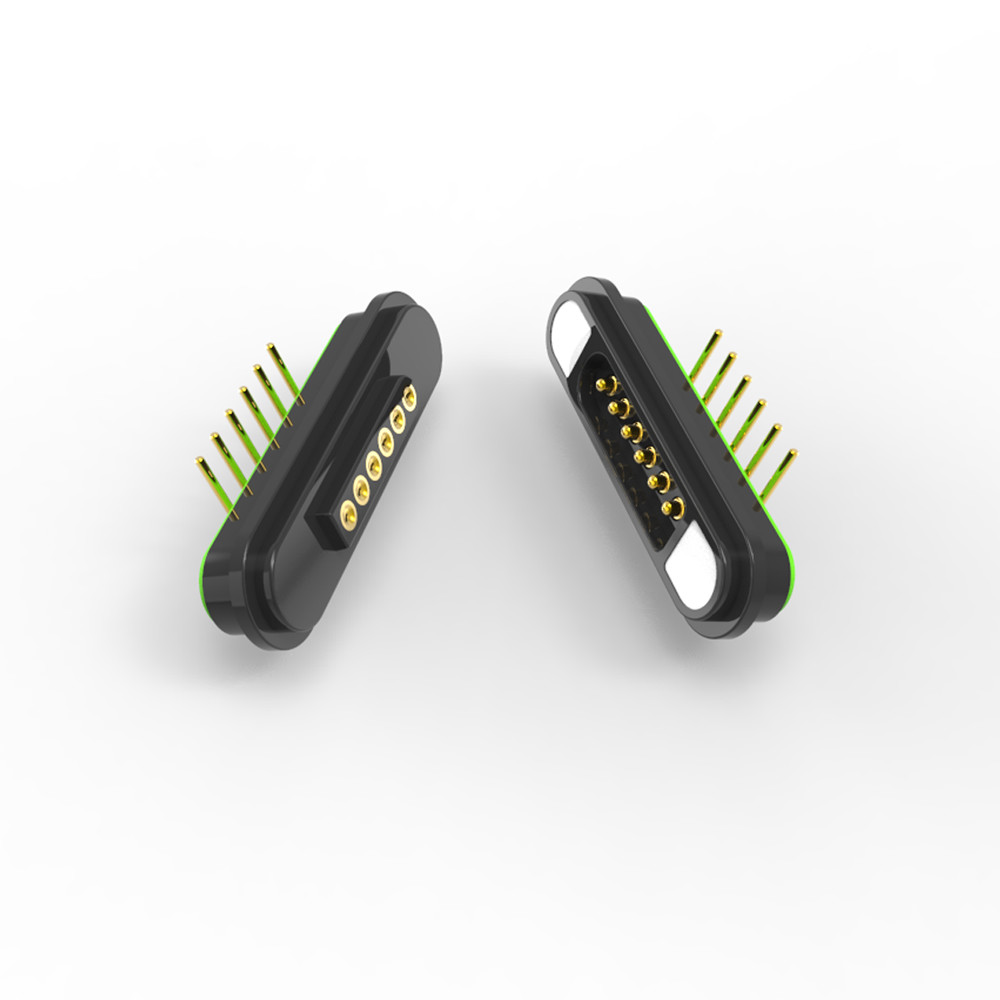

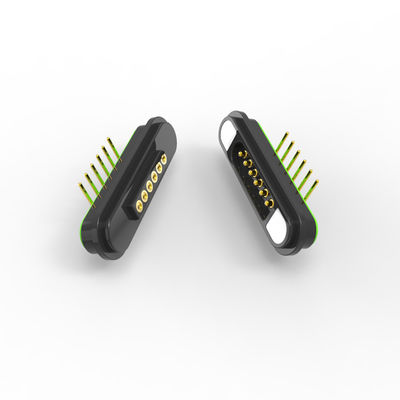

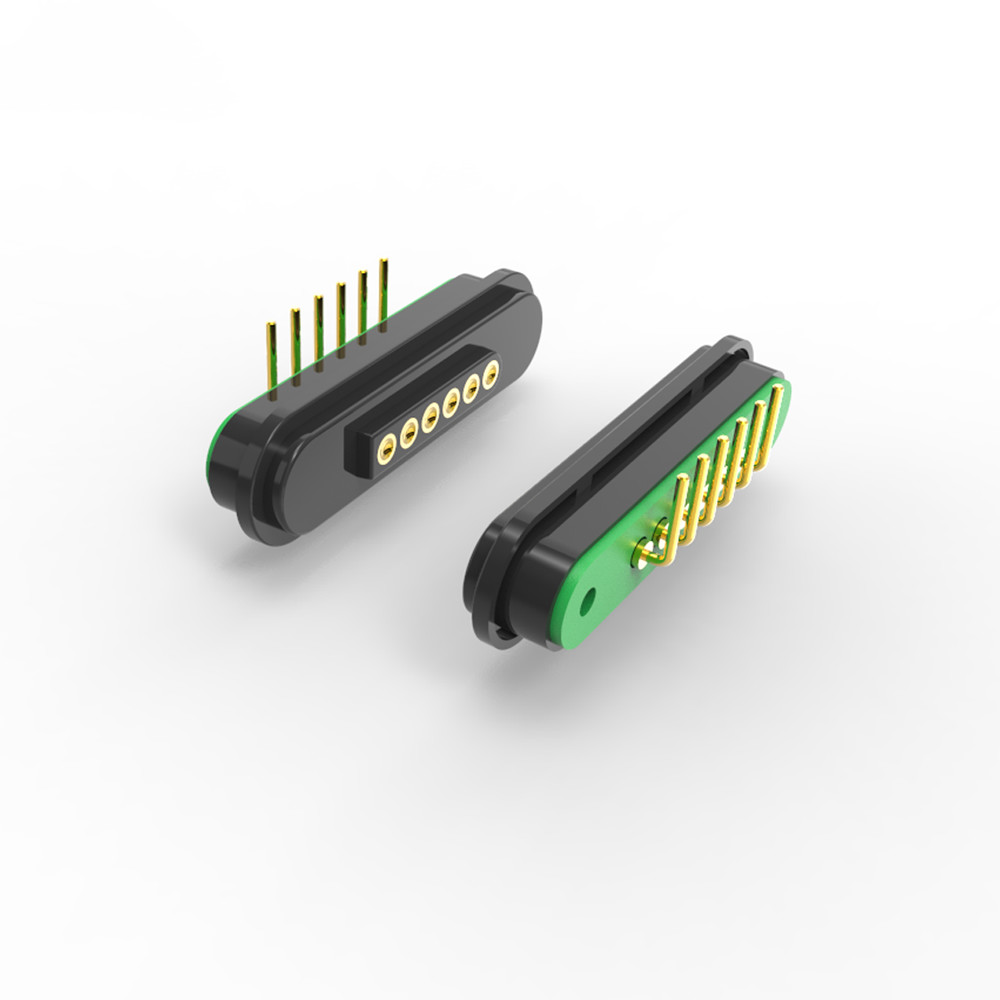

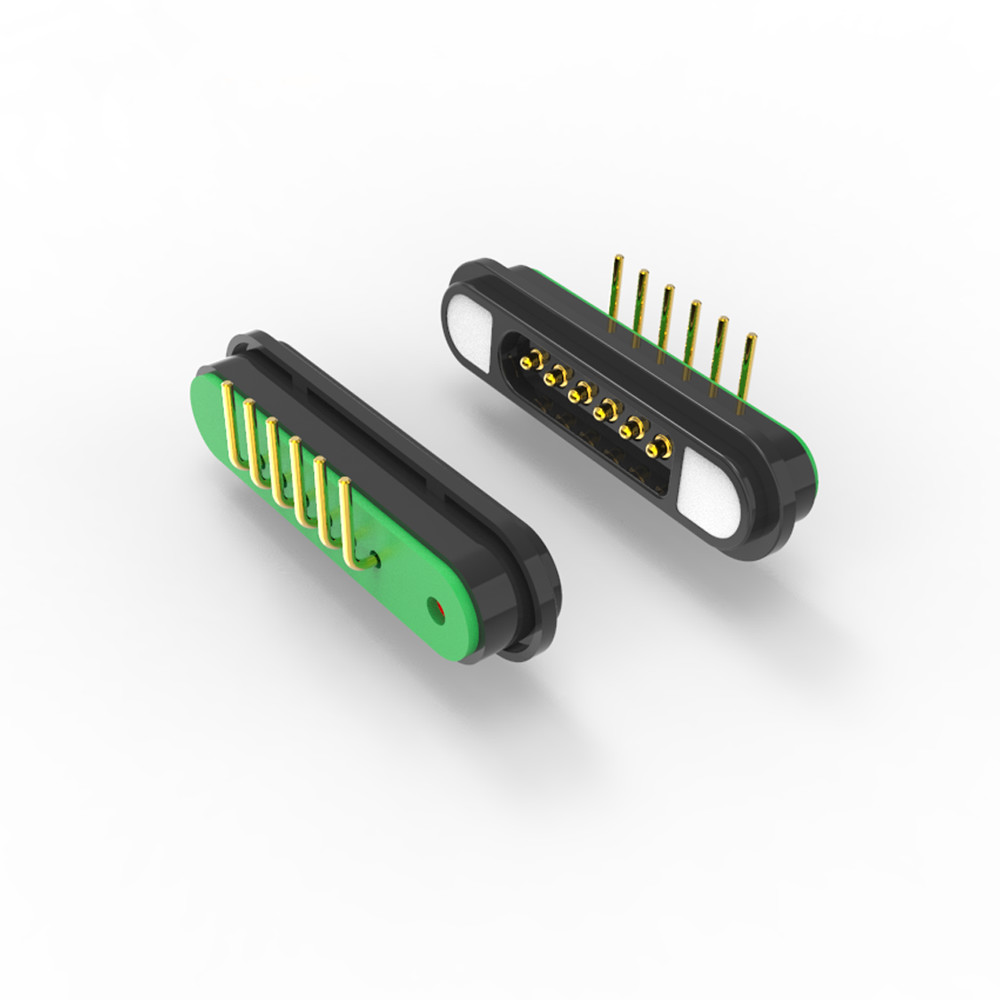

5Α 6pin αρσενικές και θηλυκές μαγνητικές συνδέσεις δεξιάς γωνίας για συσκευή χειρός, η θηλυκή καρφίτσα είναι κοίλη επιφάνεια.
*Χρυσό επιχρισμένο, στερέωμα HTN, μαγνήτης NdFeB, 12V/5A, UL94 V-0*
1Βασικά χαρακτηριστικά
Σχεδιασμός δεξιάς γωνίας: εξοικονομεί χώρο για την τοποθέτηση PCB σε συμπαγές συσκευές.
Διαμόρφωση 6 πινώνΥποστηρίζει ισχύ (12V/5A) + σήματα δεδομένων.
Δυνατή μαγνητική ζεύξη: Δύναμη συγκράτησης ≥ 600G (μαγνήτης NdFeB).
Υψηλή αντοχή: 50.000+ κύκλοι ζευγαρώματος, UL94 V-0 φλόγας.
Σχεδιασμός κατά βραχυκυκλώματοςμε σαφή σήμανση πολικότητας.
2Υλικά & Κατασκευή
|
Συστατικό
|
Προδιαγραφές
|
|
Επαφές
|
6 καρφίτσες (αρσενικό/γυναικείο), με βάση από χαλκό και επιχρυσωμένη (αντίσταση ≤ 50mΩ).
|
|
Διαμονή
|
HTN + 30% γέμισμα, UL94 V-0 μαύρο (ανθεκτικό σε υψηλές θερμοκρασίες).
|
|
Μαγνήτης
|
NdFeB (νεοδύμιο) με προαιρετική επικάλυψη από επωξικό (περνά τη δοκιμή ψεκασμού αλατιού 48 ωρών).
|
3Μηχανικές και ηλεκτρικές ιδιότητες
|
Παράμετρος
|
Αξία
|
|
Δύναμη ελατηρίου (ανά πινάκι)
|
80 g ± 20 g @ εκτροπή 1,0 mm.
|
|
Μαγνητική δύναμη
|
≥ 600G (συσχέτιση άνδρα-γυναίκας).
|
|
Διορισμένη τάση
|
12V συνεχής.
|
|
Τρέχουσα αξιολόγηση
|
3A συνεχή / 4A κορυφή.
|
|
Αντίσταση επαφής
|
≤ 50mΩ ανά πιν.
|
|
Θερμοκρασία λειτουργίας
|
-30°C έως +85°C.
|
Τεχνικό σχέδιο ανδρικού συνδέσμου 5Pin (κλειδιώδεις διαστάσεις):
Τεχνικό σχέδιο μαγνητικού συνδέσμου 5Pin θηλυκής φύσης (κλειδιώδεις διαστάσεις):
Γιατί να επιλέξετε το UPE:
Γρήγορη κατασκευή πρωτότυπων: 3-5 ημέρες για δείγματα
Είναι οικονομικά αποδοτικό.: Ανταγωνιστικές τιμές MOQ
. Διασφάλιση ποιότητας: 100% αυτοματοποιημένες δοκιμές
. Ανώτερης τεχνολογίας παραγωγήςΜε μηχανική ακριβείας
Συστηματικός έλεγχος ποιότηταςγια σταθερή απόδοση
Τα πλεονεκτήματα του μαγνητικού συνδετήρα:
1)Αυτόματη προσρόφηση συνδεδεμένη εμπειρία; Εύκολη λειτουργία;
2) Χρησιμοποιεί μαγνητική διεπαφή για την ευκολότερη αφαίρεση της συσκευής.
3) Υψηλός κύκλος ζωής. Υποστηρίζει 50.000-300.000 χρόνους ζωής επανασυνδέσεως.
4)Είναι εύκολο να προσαρμοστεί το υδατοασφαλές σχεδιασμό, το θηλυκό μπορεί να επιτύχει αδιάβροχο και αδιάβροχο (IP68)
5) Υποστηρίζει υψηλό ρεύμα (3A-20A), ταχύτερη επαναφόρτιση.
6) Εξαιρετικός βαθμός διάβρωσης (48H-120H) ανταποκρίνεται στα σκληρά περιβάλλοντα.
8)Σχήμα προσαρμοσμένο για να ανταποκρίνεται στην αντιστοιχία σχήματος προϊόντος, βελτιώνοντας το σημείο πώλησης του προϊόντος.
9)Τοποθέτηση μαγνητών, χρήση μαγνητών και δομή για την προστασία διπλού κυκλώματος
η κατεύθυνση ((Είναι προσανατολισμένη στον χρήστη και φιλική προς τον χρήστη)
10) Εξαιρετική κλιμακωτότητα της διεπαφής,Μπορεί να επιτευχθεί ((Power Signal Video Audio Jack Etc) ·
11)Ο χρόνος ανάπτυξης είναι σύντομος, χαμηλού κόστους καλούπι για προσαρμογή.
12)Προσφέρει αξιόπιστη μετάδοση σήματος υψηλής ραδιοσυχνότητας.Η σύνδεσή μας είναι USB 2.0
Εφαρμογή μαγνητικών συνδέσεων:
Πώς να κάνετε την παραγγελία
* Μας στέλνετε σχέδιο ή δείγμα
* Η επαγγελματική ομάδα μηχανικών μας διεξάγει την αξιολόγηση
* Συγκρίνετε το σχέδιο και φτιάχνουμε το δείγμα για να σας το στείλουμε
* Δοκιμάζετε το δείγμα και το εγκρίνετε, μετά κάνετε μια παραγγελία και πληρώνετε προκαταβολή 50%
* Αρχίζουμε να φτιάχνουμε το προϊόν
* Όταν το εμπόρευμα είναι έτοιμο, κάνουμε φωτογραφίες για την επιταγή σας και στη συνέχεια να πληρώσει το υπόλοιπο
* Σας παραδίδουμε τα προϊόντα με DHL, TNT, UPS, Fedex
Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο
Μέθοδος πληρωμής:T/T, PayPal, OCBC
Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας
Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες
Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική
Χρονοδιάγραμμα συναλλαγής:Εξαγωγές
Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.
Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
