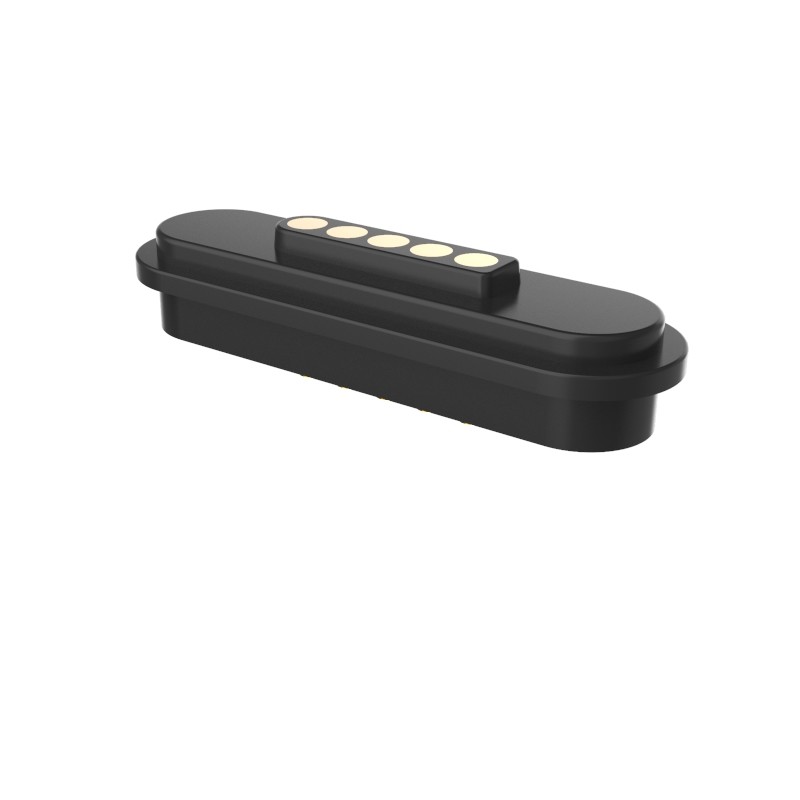

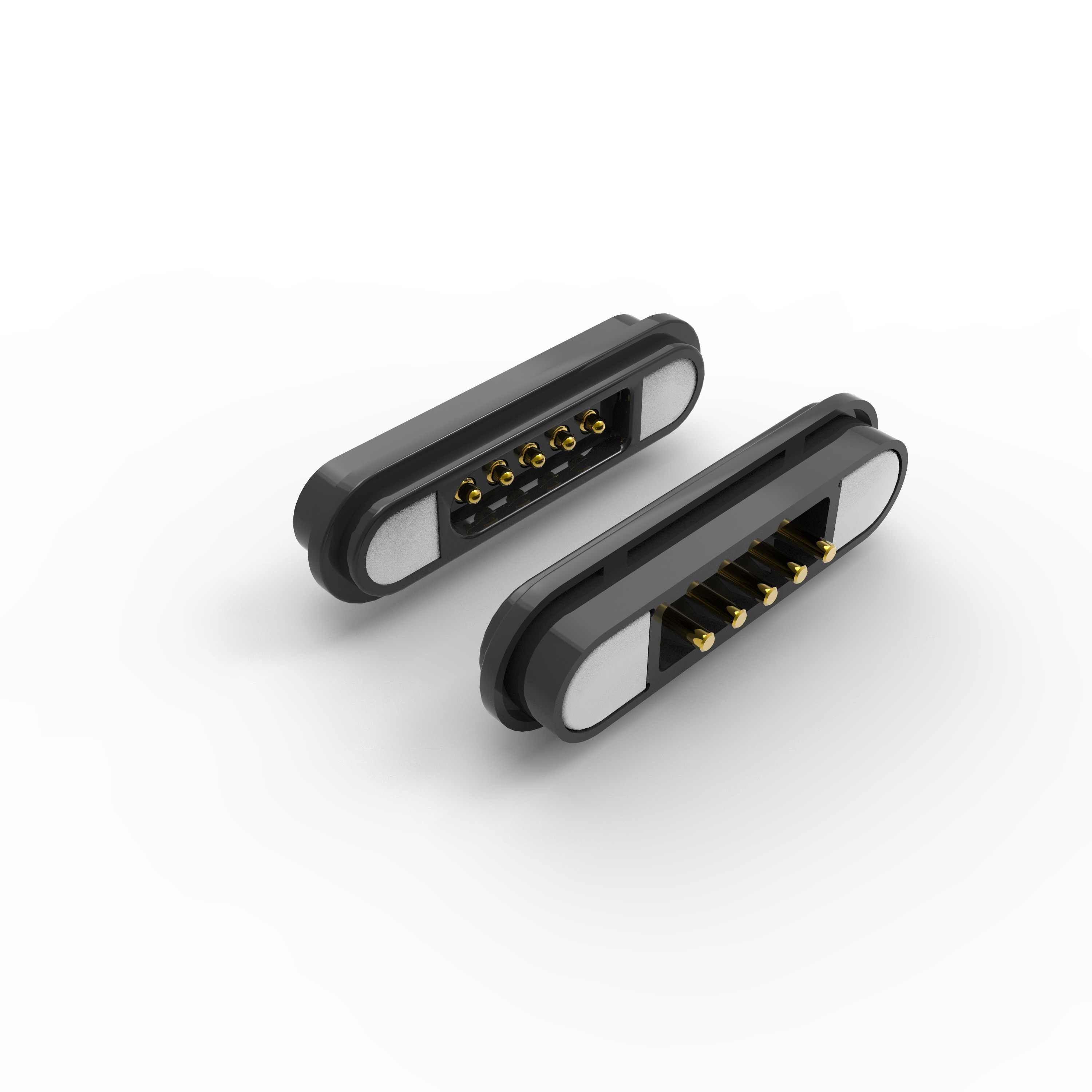

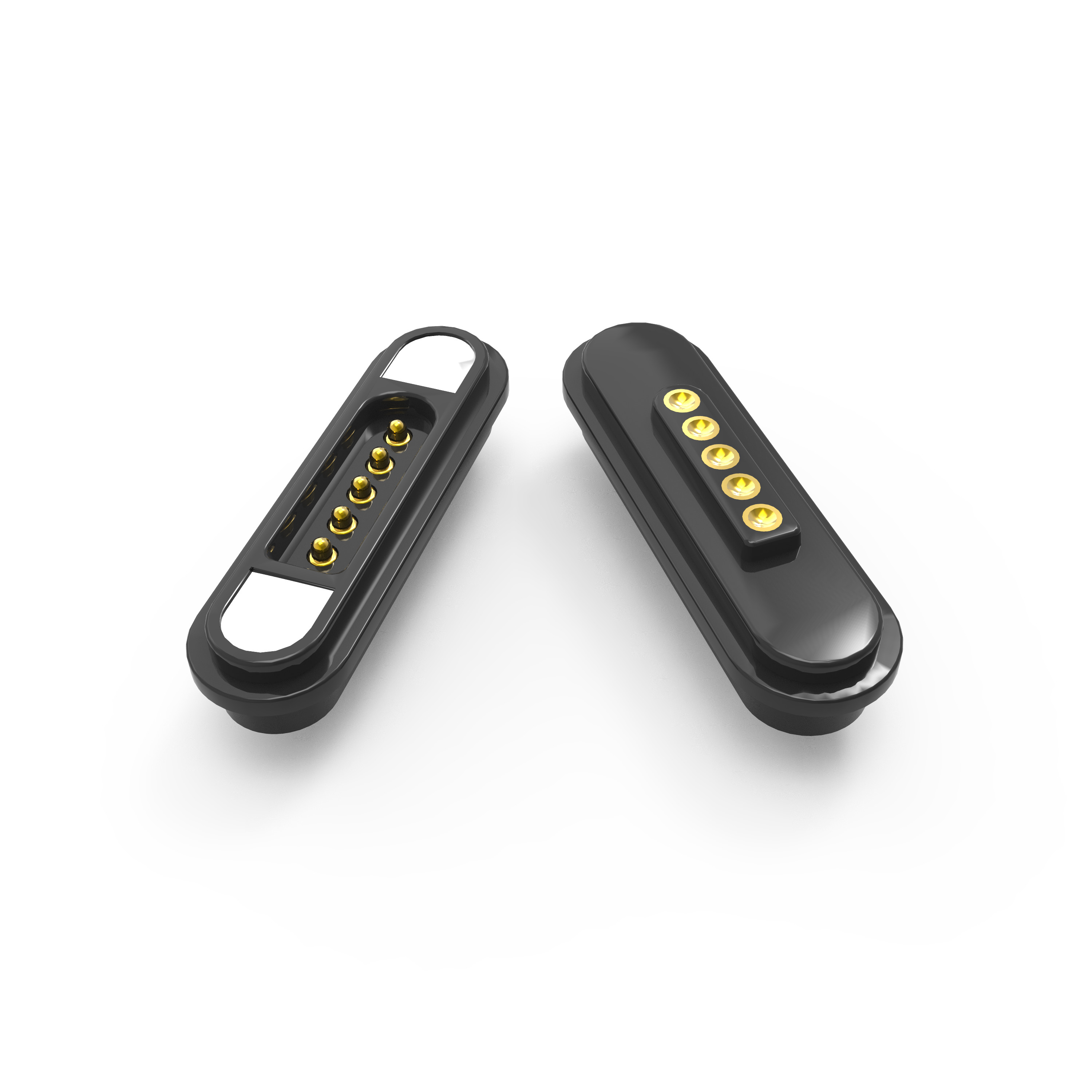

12V 5 πιν μαγνητικός σύνδεσμος DIP αρσενικός και θηλυκός μαγνητικός σύνδεσμος 3A

5pin DIP μαγνητικός σύνδεσμος 3A αρσενικό και θηλυκό τερματικό φορτιστή ισχύος

Αυτό το προϊόν φαίνεται να είναι έναμαγνητικός σύνδεσμος αγκύρωσηςμεΧρυσό επιχρυσωμένη αγκάθια βελόνα επαφής,Κουτί από πλαστικά HTN, καιμαγνήτης νεοδύμιουΠαρακάτω παρατίθεται μια δομημένη κατανομή των βασικών χαρακτηριστικών και προδιαγραφών του:

1Υλικά & Κατασκευή

Πωγκό Πιν:Χρυσό επιχρυσωμένο ορείχαλκο (κίτρινο μέταλλο μέρος βελόνας) για αντοχή στη διάβρωση και καλή αγωγιμότητα.

Κουτί από πλαστικό: HTN (υψηλής θερμοκρασίας νάιλον) + 30% γέμισμα, UL94 V-0 (αντιφλεγμονώδης, αυτοσβήσιμη).Μαύρο χρώμα, ανθεκτικό σε υψηλές θερμοκρασίες.

Μαγνήτης:Μόνιμος μαγνήτης από νεοδύμιο σιδηρούνιο βόριο (NdFeB)(υψηλή μαγνητική αντοχή).

Προαιρετική επικάλυψη από αιποξυλική ρητίνη για αντοχή στη διάβρωση (περνά τη δοκιμή ψεκασμού αλατιού 48 ωρών).

2Μηχανικές ιδιότητες

Δύναμη ελατήριας: 80 g ± 20 g σε ύψος εργασίας 1,0 mm.

Μαγνητική δύναμη αγκύρωσης:> 600 g(ασφαλίζει ισχυρή αρσενική-γυναικεία προσκόλληση).

Ζωή υπηρεσίας:50,000+ κύκλοι ζευγαρώματος(δυνατό για επαναλαμβανόμενη χρήση).

Σχεδιασμός κατά του μικρού κυκλώματοςΠρολαμβάνει τυχαία ηλεκτρικά σορτς.

Σημείωση πολικότητας: σαφής αναγνώριση για τη σωστή ηλεκτρική κατεύθυνση.

3Ηλεκτρικές ιδιότητες

Διορισμένη τάση:12V συνεχής.

Συνεχή ρεύμα:3.0Α.

Αντίσταση επαφής:≤ 50mΩ(χαμηλή αντίσταση για αποτελεσματική μεταφορά ισχύος).

Δοκιμή υψηλής τάσης:Εναλλακτικός 1000V / συνεχής 1000V, 0,5 mA για3 δευτερόλεπτα(ασφαλίζει την ακεραιότητα της μόνωσης).

4Περιβαλλοντική & συμμόρφωση

Συμμόρφωση με τις απαιτήσεις RoHS και REACH(χωρίς επικίνδυνες ουσίες).

Κατηγορία φλόγας: UL94 V-0 (κατάλληλο για αυστηρές απαιτήσεις ασφάλειας).

5Εφαρμογές

Αυτός ο μαγνητικός σύνδεσμος είναι ευέλικτος για:

1. Συναρμολόγηση PCB: Εγκαταστάσεις για πλακέτες κυκλωμάτων.

2. Υπερμόρφωση/Περιορισμός: Συμβατό με ενσωμάτωση μετά τη συγκόλληση.

3. Σύνδεση τερματικούΜπορεί να συνδεθεί με τερματικά καλωδίων.

4. Σχηματισμός με ένεση: Κατάλληλο για πλαστικές συναρτήσεις.

5. Άμεση συγκόλληση σύρματοςΕπιτρέπει χειροκίνητη στερέωση με σύρμα.

Γιατί να επιλέξετε το UPE:

.Γρήγορη κατασκευή πρωτοτύπων: 3-5 ημέρες για δείγματα

.Αποδοτική από πλευράς κόστους: Ανταγωνιστικές τιμές MOQ

.Διασφάλιση ποιότητας: 100% αυτοματοποιημένες δοκιμές

.Παραγωγή υψηλής τεχνολογίαςΜε μηχανική ακριβείας

.Συστηματικός έλεγχος ποιότηταςγια σταθερή απόδοση

Παράμετρος μαγνητικών συνδέσμων 5Pin:

Τεχνικό σχέδιο ανδρικού συνδέσμου 5Pin (κλειδιώδεις διαστάσεις):

Τεχνικό σχέδιο μαγνητικού συνδέσμου 5Pin θηλυκής φύσης (κλειδιώδεις διαστάσεις):

Τα πλεονεκτήματα του μαγνητικού συνδετήρα:

1)Αυτόματη προσρόφηση συνδεδεμένη εμπειρία; Εύκολη λειτουργία;

2) Χρησιμοποιεί μαγνητική διεπαφή για την ευκολότερη αφαίρεση της συσκευής.

3) Υψηλός κύκλος ζωής. Υποστηρίζει 50.000-300.000 χρόνους ζωής επανασυνδέσεως.

4)Είναι εύκολο να προσαρμοστεί το υδατοασφαλές σχεδιασμό, το θηλυκό μπορεί να επιτύχει αδιάβροχο και αδιάβροχο (IP68)

5) Υποστηρίζει υψηλό ρεύμα (3A-20A), ταχύτερη επαναφόρτιση.

6) Εξαιρετικός βαθμός διάβρωσης (48H-120H) ανταποκρίνεται στα σκληρά περιβάλλοντα.

8)Σχήμα προσαρμοσμένο για να ανταποκρίνεται στην αντιστοιχία σχήματος προϊόντος, βελτιώνοντας το σημείο πώλησης του προϊόντος.

9)Τοποθέτηση μαγνητών, χρήση μαγνητών και δομή για την προστασία διπλού κυκλώματος

η κατεύθυνση ((Είναι προσανατολισμένη στον χρήστη και φιλική προς τον χρήστη)

10) Εξαιρετική κλιμακωτότητα της διεπαφής,Μπορεί να επιτευχθεί ((Power Signal Video Audio Jack Etc) ·

11)Ο χρόνος ανάπτυξης είναι σύντομος, χαμηλού κόστους καλούπι για προσαρμογή.

12)Προσφέρει αξιόπιστη μετάδοση σήματος υψηλής ραδιοσυχνότητας.Η σύνδεσή μας είναι USB 2.0

Πώς να κάνετε την παραγγελία
* Μας στέλνετε σχέδιο ή δείγμα

* Η επαγγελματική ομάδα μηχανικών μας διεξάγει την αξιολόγηση

* Συγκρίνετε το σχέδιο και φτιάχνουμε το δείγμα για να σας το στείλουμε

* Δοκιμάζετε το δείγμα και το εγκρίνετε, μετά κάνετε μια παραγγελία και πληρώνετε προκαταβολή 50%

* Αρχίζουμε να φτιάχνουμε το προϊόν

* Όταν το εμπόρευμα είναι έτοιμο, κάνουμε φωτογραφίες για την επιταγή σας και στη συνέχεια να πληρώσει το υπόλοιπο

* Σας παραδίδουμε τα προϊόντα με DHL, TNT, UPS, Fedex

Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
