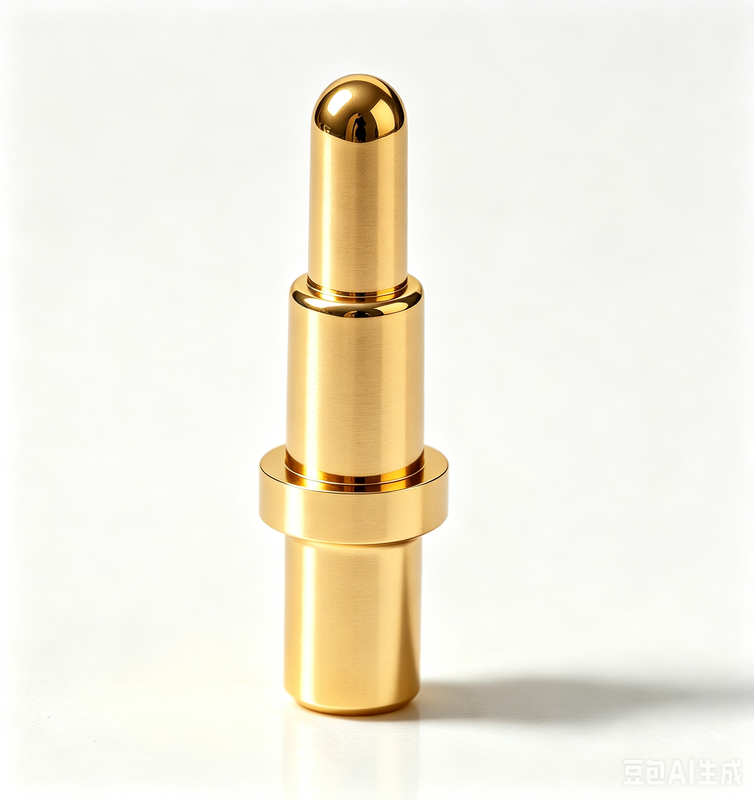

SMT gold plating spring loaded pcb pogo pin

Ονομασία μάρκας:	UPE
Αριθμός μοντέλου:	Πιν SMT POGO
Μούβ:	10000
τιμή:	$0.1-$0.5
Λεπτομέρειες συσκευασίας:	Τσάντες PE
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

ISO9001

Δοκιμή ψεκασμού αλατιού:

Ονομα:

Πιν SMT POGO

Υλικό:

Μεταλλικό C3604, SUS304

Μηχανική ζωή:

50000 κύκλοι Min..

Θερμοκρασία λειτουργίας:

-40°C~+130°C εντός 24 ωρών.

Επικοινωνήστε με την Αντίσταση:

50mΩ μέγιστο σε ύψος εργασίας

Ρεύμα:

Δυναμικό:

Δυνατότητα προσφοράς:

50KPCS/ημέρα

Επισημαίνω:

SMT gold plating pogo pin

spring loaded PCB pogo pin

gold plated pogo pin with warranty

Περιγραφή προϊόντος

SMT Χρυσό επιχρίστωση Πίνακας PCB Pogo

Η UPE παρέχει επαγγελματικές υπηρεσίες προσαρμογής Pogo Pin, προσφέροντας διάφορα σχήματα και συμπαγές δομές.σχεδιασμός διαφορετικών προϊόντων και λύσεων για πινάκια pogo σύμφωνα με τις ειδικές απαιτήσεις των πελατών.

Η πένα είναι ένας ηλεκτρικός σύνδεσμος που δημιουργεί προσωρινές συνδέσεις μεταξύ δύο κυκλωμάτων.που επιτρέπουν συμπίεση και διατηρούν αξιόπιστη επαφή όταν πιέζονται κατά αγωγών επιφανειών.

8 Τύποι εξωτερικών δομών

ΣΜΤ:Εξαιρετική σταθερότητα με επίπεδο σχεδιασμό κάτω για εύκολη συγκόλληση πλακών PCB
ΔΕΠ:Η καρφίτσα θέσης αποτρέπει την απόκλιση κατά τη συγκόλληση PCB, εξασφαλίζοντας ακριβή ευθυγράμμιση
Διπλό κεφάλι:Ευέλικτη αμφίδρομη σύνδεση πλάκας με πλάκα χωρίς απαιτήσεις συγκόλλησης
Δικιά γωνία:Σχεδιασμός καμπής ουράς για βελτιστοποίηση του χώρου, συμβατός με συγκόλληση σύρματος
Κύπελλο συγκόλλησης:Ιδανικό για προϊόντα καλωδίων με εύκολες δυνατότητες συγκόλλησης σύρματος
Τύπος βίδες:Προσαρμοσμένες προδιαγραφές για την κάλυψη των διαφόρων απαιτήσεων των πελατών
Τύπος ενός κομματιού:Υψηλή ισχύς με επιλογές προσαρμοσμένου σχεδιασμού
Τύπος σφαιρικής σφαίρας:Συμφωνία πλευρικής δύναμης με τις απαιτήσεις προσαρμογής

Επιλογές εσωτερικής δομής

Δομή Α: Στρίβας με οπτική κούκλα

ΠλεονεκτήματαΠαραδοσιακή χρήση, σταθερή αντίσταση, μακρά διάρκεια ζωής

Εφαρμογή:SMT & DIP Κανονική χρήση

Προφυλάξεις:Δεν μπορεί να υπερβαίνει το όριο ροής εργασίας

Δομή Β: Στρουμπάν με τρυπητό σχέδιο

ΠλεονεκτήματαΜέγιστη συμπίεση σε περιορισμένο χώρο

Εφαρμογή:SMT & DIP Κανονική χρήση

Προφυλάξεις:Αποφύγετε την υπέρβαση της οριακής ροής και του υπερβολικού ρεύματος

Δομή C: Σχεδιασμός επίπεδου εμβολοφόρου

ΠλεονεκτήματαΕύκολη μηχανική επεξεργασία, δομή οικονομίας χώρου

Εφαρμογή:SMT & DIP Κανονική χρήση

Προφυλάξεις:Αποφύγετε την υπέρβαση της οριακής ροής και του υπερβολικού ρεύματος

Δομή D: Βαρέλι με μονωτικές χάντρες

ΠλεονεκτήματαΣταθερή αντίσταση, κατάλληλη για ρεύματα άνω των 10A

Εφαρμογή:SMT & DIP Κανονική χρήση

Προφυλάξεις:Δεν μπορεί να υπερβαίνει το όριο ροής εργασίας

Δομή Ε: Διπλής πλευρικής συμπίεσης

ΠλεονεκτήματαΕξοικονόμηση χώρου, μεγάλη απόσταση, επαφή με μεγάλη πλακέτα συμπίεσης

Εφαρμογή:Αγκυροβολία από σκάφος σε σκάφος

Προφυλάξεις:Δεν μπορεί να υπερβαίνει το όριο ροής εργασίας

Δομή F: Συνδυασμός τεσσάρων μερών

ΠλεονεκτήματαΥψηλή ομαλότητα τύπωσης, ελάχιστη εκτροπή του έμβολο, αδιάβροχη, αδιάβροχη, παρατεταμένη διάρκεια ζωής

Εφαρμογή:Χρησιμοποιήσεις υψηλού ρεύματος, υψηλής απόδοσης, υδροστεγούς και αμυγδαλούς

Δομή G: Ενδιάμεση συμπίεση άξονα

ΠλεονεκτήματαΑπλή δομή, υψηλή ισχύς

Εφαρμογή:Χρήση υψηλού ρεύματος συγκόλλησης

Προφυλάξεις:Δεν μπορεί να υπερβαίνει το όριο ροής εργασίας

Δομή H: επαφή συμπίεσης σφαίρας

ΠλεονεκτήματαΑπλή δομή, εύκολη επεξεργασία

Εφαρμογή:Εφαρμογές μικρών ροών εργασίας

Προφυλάξεις:Δεν μπορεί να υπερβαίνει το όριο ροής εργασίας

Περιοχές εφαρμογής

Γιατί να Επιλέξετε το UPE;

Προσαρμογή και ευελιξία:Προσαρμοσμένες λύσεις για ειδικές ανάγκες
Γρήγορα δείγματα:Επιταχυνόμενος χρόνος κυκλοφορίας στην αγορά με ταχεία κατασκευή πρωτοτύπων
Σκληροί έλεγχοι ποιότητας:Περιεκτική δοκιμή, συμπεριλαμβανομένης της επιθεώρησης εισερχόμενων υλικών, των ελέγχων ποιότητας κατά τη διαδικασία, της τελικής δοκιμής 100% και της ιχνηλασιμότητας και συμμόρφωσης
Ευελιξία στην ποιοτική διαχείριση με επίκεντρο τον πελάτη:Προσαρμόσιμες διαδικασίες ελέγχου ποιότητας
Συνεργασία QC σε πραγματικό χρόνο:Άμεση υποστήριξη στον έλεγχο ποιότητας

Παραμέτρους απόδοσης

Συστατικό	Υλικές επιλογές
Υλικό βαρελιού	Κάλκινο, Βεριλλίλιο, Χαλκός, Φωσφόρος
Υλικό βαλβίδας	Κάλκινο, Βεριλλίλιο, Χαλκός, Φωσφόρος, Χάλυβας
Επιλογές άνοιξης	Ατσάλι από ανοξείδωτο χάλυβα
Απαιτήσεις επικάλυψης	Χρυσός-Au, Ασημένιο-Ag, Παλλάδιο-Νικέλιο (Pd-Ni)
Κατηγοριοποιημένο ρεύμα	1Α, 2Α, 3Α, 5Α, 15Α ή 30Α (ανάλογα με τη δομή)
Διορισμένη τάση	Συνεχή 12V, 24V
Αντίσταση επαφής	30mΩ, 50mΩ μέγιστο.
Δοκιμή ζωής	50,000 κύκλοι Min., 1,000, 000 κύκλοι Μαξ
Θερμοκρασία επαναρρίκνωσης	265°, 4-5 δευτερόλεπτα

Δοκιμασία αξιοπιστίας

Τύπος δοκιμής	Προδιαγραφές
Δύναμη συγκράτησης	500±50 κύκλοι ανά ώρα, τουλάχιστον 50.000 κύκλοι
Η υγρασία	ΕΙΑ-364-31, 90-95% RH σε θερμοκρασία 40 °C ± 2 °C για 96 ώρες
Αντίσταση στη θερμότητα συγκόλλησης	ΕΙΑ-364-56, 265°C+10/-0°C για 30-35 δευτερόλεπτα
Σπρέι αλατιού	ΕΙΑ-364-26, διάλυμα αλατιού 5±1% σε θερμοκρασία 35+1°C/-2°C για 48 ώρες
Δοκιμή δύναμης ελατήριας	100g±20g σε ύψος εργασίας
Ζωή σε θερμοκρασία	ΕΙΑ-364-17, 85°C± 2°C για 96 ώρες
Συναρμολόγηση	EIA-364-52, 265±5°C, 60/40±5% Sn/pb συγκόλληση για 4,0-5,0 δευτερόλεπτα
Αντίσταση επαφής	ΕΙΑ-364-23, μέγιστο ρεύμα δοκιμής 100 mA, μέγιστη τάση 20 mV

Εξοπλισμός δοκιμής

Το ανεξάρτητο εργαστήριο μας διαθέτει ολοκληρωμένο εξοπλισμό δοκιμών, συμπεριλαμβανομένων:

Μηχανή δοκιμής δύναμης εισαγωγής
Δυοδιάστατος προβολέας
Μέτρο πάχους
Μηχανή αυτόματης επιθεώρησης
Δοκιμαστής αντίστασης μόνωσης
Μηχανή γυαλίσματος μετριογραφικών δειγμάτων
Δοκιμαστής ψεκασμού αλάτι
Δοκιμαστής αύξησης της τρέχουσας θερμοκρασίας
Όργανο καμπύλης κίνησης φορτίου
Δοκιμαστής ROHS
Δοκιμαστής τραχύτητας
Δοκιμαστής ελαστικής αντίστασης
Δοκιμαστής ζωής

Ανταγωνιστικά πλεονεκτήματα

Παραγωγή υψηλής τεχνολογίας:Προηγμένες τεχνικές κατασκευής για ανώτερη ποιότητα
Συστηματικό σύστημα διαχείρισης:Ορθολογισμένες διαδικασίες για αποτελεσματικότητα και συνέπεια
Πιστοποίηση ISO 9001:Δεσμεύσεις για διεθνή πρότυπα ποιότητας
Συμμόρφωση RoHS:Συμμορφώνεται με τους κανονισμούς για το περιβάλλον και την ασφάλεια
Σύντομος χρόνος ανάπτυξης:Ταχύτεροι κύκλοι κατασκευής πρωτοτύπων και παραγωγής
Ανταγωνιστικές τιμές και σταθερή ποιότητα:Αποδοτικές και αξιόπιστες λύσεις

Πληροφορίες παραγγελίας

Μέθοδοι πληρωμής:Τ/Τ (Τραπεζική Μεταφορά), PayPal, OCBC Bank

Σύσταση:PayPal για δείγματα (ασφαλέστερο), T/T για χονδρικές παραγγελίες (χαμηλότερα τέλη)

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3 εργάσιμες ημέρες / Προσαρμοσμένο δείγμα 5-7 εργάσιμες ημέρες

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Αγορές:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Επιλογές μεταφοράς:Αεροπορία, Θάλασσα, Express

Υπηρεσίες:Υψηλή ποιότητα με λογικές τιμές, υπηρεσίες OEM, προσαρμοσμένα μεγέθη, χρώματα και σχέδια

Συσκευή και αποστολή

Για ερωτήσεις, επικοινωνήστε με:union@upetech.net
