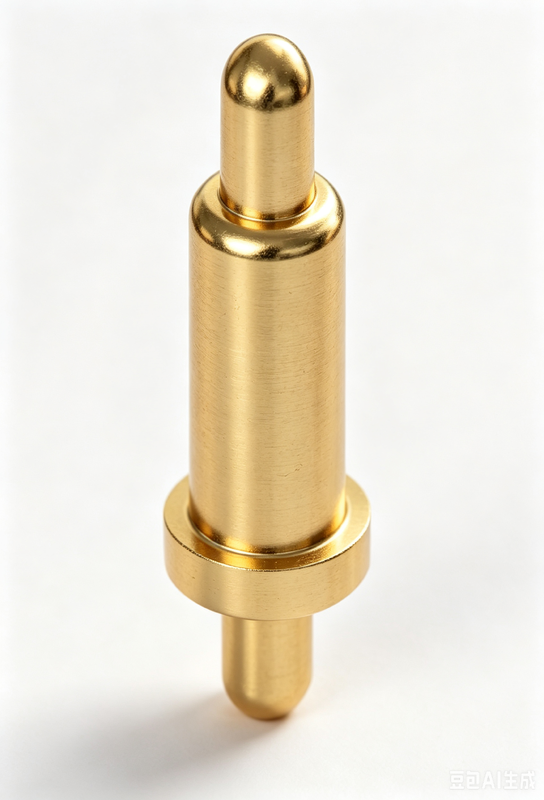

Διπλό κεφαλή ελατήριο φορτισμένο με επαφή με ανιχνευτή pogo

Ονομασία μάρκας:	UPE
Αριθμός μοντέλου:	Δύο κεφαλές πόνγκο
Μούβ:	10000
τιμή:	$0.1-$0.5
Λεπτομέρειες συσκευασίας:	Τσάντες PE
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

ISO9001

Ονομα:

Δύο κεφαλές πόνγκο

Υλικό:

Μεταλλικό C3604, SUS304

Επικοινωνήστε με την Αντίσταση:

50mΩ μέγιστο σε ύψος εργασίας

Θερμοκρασία λειτουργίας:

-40°C~+130°C εντός 24 ωρών.

Δοκιμή ψεκασμού αλατιού:

Χρώμα:

Κίτρινος

Δυνατότητα προσφοράς:

50KPCS/ημέρα

Επισημαίνω:

διπλό κεφάλι ανιχνευτής επαφής pogo

Πινάκια POGO με ελατήριο

Πινάκια πογκό με διπλή κεφαλή

Περιγραφή προϊόντος

Προέκταση Ελατηρίου Διπλής Κεφαλής

Η UPE παρέχει επαγγελματικές υπηρεσίες προσαρμογής POGO PIN, προσφέροντας διάφορα σχήματα και μικρές δομές. Προσαρμόζουμε pogo pins υψηλού ρεύματος που κυμαίνονται από 15A έως 30A. Διαφορετικά προϊόντα και λύσεις pogo pin μπορούν να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των πελατών.

Ένα Pogo Pin είναι ένας ηλεκτρικός σύνδεσμος που χρησιμοποιείται για τη δημιουργία προσωρινών συνδέσεων μεταξύ δύο κυκλωμάτων. Αποτελείται από ένα ελατηριωτό έμβολο μέσα σε έναν κύλινδρο, επιτρέποντας τη συμπίεση και διατηρώντας αξιόπιστη επαφή όταν πιέζεται σε αγώγιμες επιφάνειες.

Προδιαγραφές Προϊόντος

Παράμετρος	Προδιαγραφή
Όνομα	Pogo Pin Διπλής Κεφαλής
Υλικό Εμβόλου	Ορείχαλκος C3604
Υλικό Κυλίνδρου	Ορείχαλκος C3604
Υλικό Ελατηρίου	SUS304
Μηχανική Ζωή	50.000 κύκλοι Ελάχιστο
Αντίσταση Επαφής	50mΩ Μέγιστο
Θερμοκρασία Λειτουργίας	-40℃ έως +130℃
Αντοχή στη Θερμότητα Συγκόλλησης	260℃±5℃ για 20s±2s
Δοκιμή Ψεκασμού Αλατιού	48 Ώρες
Πιστοποίηση	Συμβατό με ROHS ή REACH
Δοκιμές	100% Δοκιμή Ανοιχτού και Βραχυκυκλώματος

Διαθέσιμες Εξωτερικές Δομές

Προσφέρουμε 8 τύπους εξωτερικών δομών POGO PIN για επιλογή από τους πελάτες. Το συνολικό ύψος των τυπικών POGO PIN κυμαίνεται από 2,8mm έως 11,0mm (εξαιρουμένου του μήκους ουράς του pogo pin DIP).

SMT

Σχεδιασμός με επίπεδο πυθμένα για εύκολη συγκόλληση στην πλακέτα PCB με καλή σταθερότητα.

DIP

Η πινέζα τοποθέτησης αποτρέπει την απόκλιση κατά τη συγκόλληση PCB με σταθερή σύνδεση.

Διπλή Κεφαλή

Αμφίδρομη σύνδεση πλακέτας με πλακέτα χωρίς απαιτήσεις συγκόλλησης.

Ορθή Γωνία

Σχεδιασμός με λυγισμένη ουρά για βελτιστοποίηση χώρου, κατάλληλο για συγκόλληση καλωδίων.

Κύπελλο Συγκόλλησης

Ιδανικό για προϊόντα καλωδίων με δυνατότητα εύκολης συγκόλλησης καλωδίων.

Τύπος Βιδωτός

Προσαρμοσμένες προδιαγραφές για την κάλυψη ποικίλων απαιτήσεων πελατών.

Τύπος Ενιαίου Κομματιού

Υψηλή ικανότητα ρεύματος με επιλογές προσαρμοσμένου σχεδιασμού.

Τύπος Σφαιρικής Μπάλας

Ικανότητα πλευρικής δύναμης με επιλογές προσαρμοσμένου σχεδιασμού.

Εσωτερικές Επιλογές Δομής

Δομή Α: Έμβολο με Λοξή Κωνική Επιφάνεια

Συμβατική χρήση με σταθερό αντίσταση και μεγάλη διάρκεια ζωής. Εφαρμογές SMT & DIP. Δεν μπορεί να υπερβεί το όριο εργασίας.

Δομή Β: Τρυπητό Έμβολο

Μέγιστη συμπίεση σε περιορισμένο χώρο. Εφαρμογές SMT & DIP. Αποφύγετε την υπέρβαση του ορίου διαδρομής και του υπερβολικού ρεύματος.

Δομή Γ: Επίπεδο Έμβολο

Εύκολη κατεργασία για εφαρμογές με περιορισμένο χώρο. Εφαρμογές SMT & DIP. Αποφύγετε την υπέρβαση του ορίου διαδρομής και του υπερβολικού ρεύματος.

Δομή Δ: Μονωτικές Χάντρες

Σταθερή αντίσταση για ρεύματα άνω των 10Α. Εφαρμογές SMT & DIP. Δεν μπορεί να υπερβεί το όριο εργασίας.

Δομή Ε: Διπλή Συμπίεση

Σχεδιασμός εξοικονόμησης χώρου για σύνδεση πλακέτας με πλακέτα με μεγάλη συμπίεση. Δεν μπορεί να υπερβεί το όριο εργασίας.

Δομή ΣΤ: Συνδυασμός Τεσσάρων Κομματιών

Υψηλή ομαλότητα πίεσης, μικρή απόκλιση εμβόλου, αδιάβροχο και ανθεκτικό στη σκόνη. Ιδανικό για εφαρμογές υψηλού ρεύματος και υψηλής απόδοσης.

Δομή Ζ: Συμπίεση Ενδιάμεσου Άξονα

Απλή δομή ικανή να περνάει υψηλό ρεύμα. Συγκόλληση υψηλού ρεύματος. Δεν μπορεί να υπερβεί το όριο εργασίας.

Δομή Η: Επαφή Συμπίεσης Μπάλας

Απλή δομή με εύκολη επεξεργασία. Εφαρμογές με μικρή διαδρομή εργασίας. Δεν μπορεί να υπερβεί το όριο εργασίας.

Εφαρμογές Προϊόντων

Πλακέτες PCB
Ψηφιακές Κάμερες / Ιατρικά Προϊόντα / Κασέτες Εκτυπωτών
Λαβές Γκολφ / Ηλεκτρικά Οχήματα / Τηλεφωνικές Εφαρμογές
Καρδιακοί Απινιδωτές / Φόρτιση Αυτοκινήτου / Καθαριστές Αέρα
Επίπεδα Φωτιστικά LED / Φακοί LED / Tablets / Laptops / PCs
Power Banks / Ψηφιακά Προϊόντα / Μικρές Οικιακές Ηλεκτρικές Εφαρμογές
Προϊόντα Φόρτισης / Προϊόντα Μετάδοσης Σήματος

Γιατί να Επιλέξετε UPE;

Προσαρμογή & Ευελιξία: Προσαρμοσμένες λύσεις για συγκεκριμένες απαιτήσεις
Γρήγορα Δείγματα: Επιταχυνόμενος χρόνος διάθεσης στην αγορά με γρήγορη πρωτοτυποποίηση
Αυστηροί Έλεγχοι Ποιότητας: Ολοκληρωμένες δοκιμές, συμπεριλαμβανομένης της επιθεώρησης εισερχόμενων υλικών, ελέγχων κατά τη διαδικασία, 100% τελικών δοκιμών και επαλήθευσης συμμόρφωσης
Ευελιξία Ποιοτικού Ελέγχου Εστιασμένη στον Πελάτη: Προσαρμόσιμες διαδικασίες ποιοτικού ελέγχου
Συνεργασία Ποιοτικού Ελέγχου σε Πραγματικό Χρόνο: Συνεχής παρακολούθηση και βελτίωση της ποιότητας

Παράμετροι Απόδοσης

Στοιχείο	Επιλογές Υλικών
Υλικό Κυλίνδρου	Ορείχαλκος, Χαλκός Βηρυλλίου, Φωσφορικός Χαλκός
Υλικό Εμβόλου	Ορείχαλκος, Χαλκός Βηρυλλίου, Φωσφορικός Χαλκός, Ανοξείδωτος Χάλυβας
Επιλογές Ελατηρίου	Ανοξείδωτος Χάλυβας, Μουσικό Σύρμα
Απαιτήσεις Επιμετάλλωσης	Χρυσός (Au), Ασήμι (Ag), Παλλάδιο-Νικέλιο (Pd-Ni)
Ονομαστικό Ρεύμα	1A, 2A, 3A, 5A, 15A, 30A (εξαρτάται από τη δομή)
Ονομαστική Τάση	DC 12V, 24V
Αντίσταση Επαφής	30mΩ, 50mΩ Μέγιστο (ακίνητο)
Δοκιμή Ζωής	50.000 κύκλοι Ελάχιστο, 1.000.000 κύκλοι Μέγιστο
Θερμοκρασία Επανασυγκέντρωσης	265°, 4-5 δευτερόλεπτα

Δοκιμές Αξιοπιστίας

Τύπος Δοκιμής	Προδιαγραφή
Δύναμη Συγκράτησης	500±50 κύκλοι ανά ώρα, 50.000 κύκλοι ελάχιστο
Υγρασία	90-95% RH στους 40℃±2℃ για 96 ώρες
Αντοχή στη Θερμότητα Συγκόλλησης	265℃+10/-0℃ για 30-35 δευτερόλεπτα
Ψεκασμός Αλατιού	5±1% διάλυμα αλατιού στους 35+1℃/-2℃ για 48 ώρες
Δοκιμή Δύναμης Ελατηρίου	100g±20g στο ύψος εργασίας
Δοκιμή Ζωής σε Θερμοκρασία	85℃±2℃ για 96 ώρες
Συγκολλησιμότητα	265±5℃, 60/40±5% καλάι/μόλυβδος για 4.0-5.0 δευτερόλεπτα
Αντίσταση Επαφής	Ρεύμα δοκιμής 100mA μέγιστο, τάση 20mV μέγιστο

Εξοπλισμός Δοκιμών

Το ανεξάρτητο εργαστήριό μας διαθέτει ολοκληρωμένο εξοπλισμό δοκιμών, συμπεριλαμβανομένων μηχανών δοκιμής δύναμης εισαγωγής, προβολέων δύο διαστάσεων, μετρητών πάχους, αυτόματων μηχανών επιθεώρησης, ελεγκτών αντίστασης μόνωσης, μηχανών στίλβωσης μεταλλογραφικών δειγμάτων, ελεγκτών ψεκασμού αλατιού, ελεγκτών αύξησης θερμοκρασίας ρεύματος, οργάνων καμπύλης διαδρομής φορτίου, ελεγκτών ROHS, ελεγκτών τραχύτητας, ελεγκτών ελαστικής αντίστασης και ελεγκτών ζωής.

Ανταγωνιστικά Πλεονεκτήματα

Παραγωγή Υψηλής Τεχνολογίας: Προηγμένες τεχνικές κατασκευής για ανώτερη ποιότητα
Συστηματικό Σύστημα Διαχείρισης: Βελτιστοποιημένες διαδικασίες που διασφαλίζουν αποδοτικότητα και συνέπεια
Πιστοποίηση ISO 9001: Δέσμευση σε διεθνή πρότυπα ποιότητας
Συμμόρφωση με RoHS: πληροί περιβαλλοντικούς κανονισμούς και κανονισμούς ασφαλείας
Σύντομος Χρόνος Ανάπτυξης: Ταχύτεροι κύκλοι πρωτοτυποποίησης και παραγωγής
Ανταγωνιστικές Τιμές & Σταθερή Ποιότητα: Οικονομικές λύσεις χωρίς συμβιβασμούς στην αξιοπιστία

Πληροφορίες Παραγγελίας

Υπηρεσία	Λεπτομέρειες
Μέθοδοι Πληρωμής	T/T (Τραπεζική Μεταφορά), PayPal, Τράπεζα OCBC Συνιστάται PayPal για δείγματα, T/T για μαζικές παραγγελίες
Χρόνος Παράδοσης Δείγματος	Δείγμα αποθέματος: 2-3 εργάσιμες ημέρες Προσαρμοσμένο δείγμα: 5-7 εργάσιμες ημέρες
Χρόνος Παραγωγής	10-15 εργάσιμες ημέρες
Αγορές που Εξυπηρετούνται	Αμερική, Ευρώπη, Ασία, Νότια Αφρική
Εμπορικοί Όροι	EXW
Επιλογές Μεταφοράς	Αέρας, Θάλασσα, Express
Υπηρεσίες	Υψηλή ποιότητα με λογικές τιμές, υπηρεσίες OEM, προσαρμοσμένα μεγέθη, χρώματα και σχέδια
