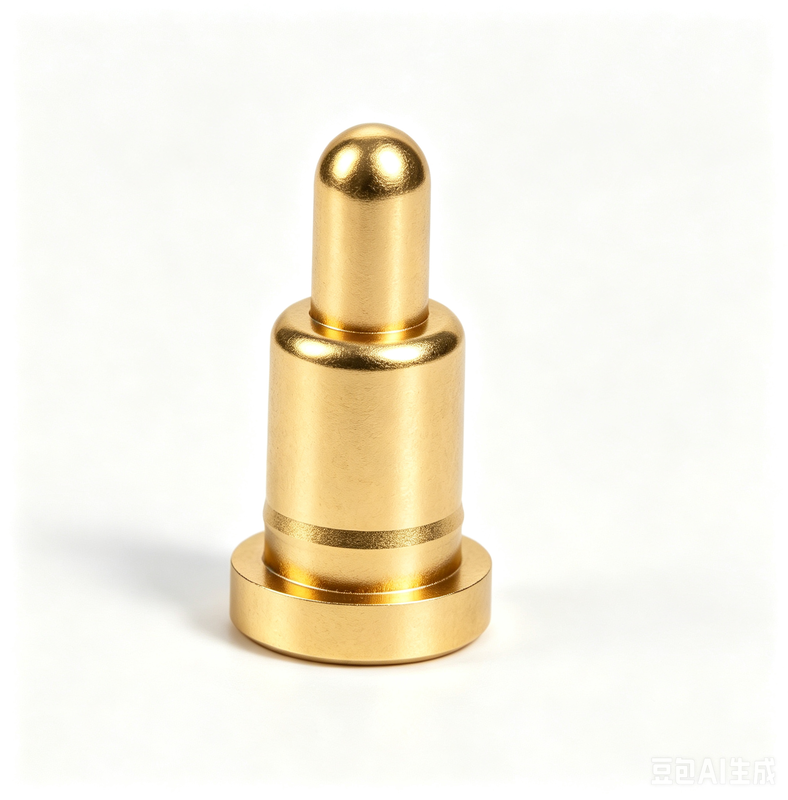

Ελατήριο φορτωμένο SMT επαφές πόγκο πιν

Ονομασία μάρκας:	UPE
Αριθμός μοντέλου:	Καρφίτσα Pogo με ελατήριο SMT
Μούβ:	10000
τιμή:	$0.1-$0.5
Λεπτομέρειες συσκευασίας:	Τσάντες PE
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

ISO9001

Ονομα:

Καρφίτσα Pogo με ελατήριο SMT

Υλικό:

Μεταλλικό C3604, SUS304

Ρεύμα:

Δυναμικό:

Μηχανική ζωή:

50000 κύκλοι Min..

Επικοινωνήστε με την Αντίσταση:

50mΩ μέγιστο σε ύψος εργασίας

Θερμοκρασία λειτουργίας:

-40°C~+130°C εντός 24 ωρών.

Δοκιμή ψεκασμού αλατιού:

Δυνατότητα προσφοράς:

50KPCS/ημέρα

Επισημαίνω:

Πινάκια SMT POGO με ελατήριο

Επικοινωνίες με πινάκια pogo

Πινάκια πογκό με επαφές ελαστικών

Περιγραφή προϊόντος

Επενδύσεις SMT με ελατήριο

Η UPE παρέχει επαγγελματικές υπηρεσίες προσαρμογής POGO PIN, προσφέροντας διάφορα σχήματα και μικρές δομές.Διαφορετικά προϊόντα και λύσεις για πινάκια pogo μπορούν να σχεδιαστούν σύμφωνα με τις ειδικές απαιτήσεις των πελατών.

Η πένα Pogo είναι ένας ηλεκτρικός σύνδεσμος που χρησιμοποιείται για την εγκατάσταση προσωρινών συνδέσεων μεταξύ δύο κυκλωμάτων.που επιτρέπουν συμπίεση και διατηρούν αξιόπιστη επαφή όταν πιέζονται κατά αγωγών επιφανειών.

Εξωτερικές δομές Pogo Pin

Προσφέρουμε 8 τύπους εξωτερικής δομής POGO PIN για την επιλογή των πελατών.

Δομή SMT

Καλή σταθερότητα με επίπεδο σχέδιο βαρέλι κάτω για εύκολη συγκόλληση πλακέτων PCB.

Δομή του DIP

Διαθέτει τοποθέτηση πιν στην ουρά του βαρελιού για ακριβή συγκόλληση PCB χωρίς αποκλίσεις.

Διπλή δομή κεφαλιού

Παρέχει ευελιξία στις αμφίδρομες συνδέσεις πίνακας προς πίνακα χωρίς απαιτήσεις συγκόλλησης.

Δομή δεξιάς γωνίας

Η σχεδίαση της καμπυλωμένης ουράς προσφέρει επιλογές βελτιστοποίησης του χώρου και μπορεί να συγκολληθεί με καλώδια.

Δομή φλιτζάνου συγκόλλησης

Κατάλληλο για προϊόντα καλωδίων με εύκολες δυνατότητες συγκόλλησης σύρματος.

Δομή τύπου βίδας

Ειδικές προδιαγραφές για την κάλυψη των διαφόρων απαιτήσεων των πελατών με επιλογές προσαρμογής.

Ενιαία κατασκευή τύπου

Δυνατότητα διαβίβασης μεγάλων ρευμάτων και προσαρμογή στις ειδικές ανάγκες των πελατών.

Σφαιρική δομή τύπου σφαίρας

Υποστηρίζει πλευρική δύναμη και μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.

Εσωτερικές δομές Pogo Pin

Αντιστοιχίζουμε κατάλληλες εσωτερικές δομές σύμφωνα με τις απαιτήσεις των πελατών:

Δομή Α: Πυροβόλο βύθισμα με οπτική βούρτσα

Συνηθισμένη χρήση με σταθερή αντίσταση και μακρά διάρκεια ζωής.

Δομή Β: Στρώτης με τρυπήματα

Μέγιστη συμπίεση σε περιορισμένους χώρους.

Δομή C: επίπεδη βύσμα

Εύκολη μηχανική επεξεργασία για δομές χώρου με βάση το A & B. Εφαρμογή: SMT & DIP τακτική χρήση. Προφυλάξεις: Δεν μπορεί να υπερβαίνει το όριο ροής ή την υπερβολική χρήση ρεύματος.

Δομή D: Βαρέλι με μονωτικές χάντρες

Σταθερή αντίσταση κατάλληλη για ρεύματα άνω των 10A. Εφαρμογή: SMT & DIP τακτική χρήση. Προφυλάξεις: Δεν μπορεί να υπερβαίνει το όριο ροής λειτουργίας.

Δομή Ε: Διπλής όψης σφραγίδα συμπίεσης

Σχεδιασμός εξοικονόμησης χώρου με μεγάλη απόσταση και μεγάλη συμπίεση επαφής πίνακας προς πίνακα.

Δομή F: Συνδυασμός τεσσάρων μερών

Υψηλή ομαλότητα πίεσης, μικρή εκτροπή του έμβολο, αδιάβροχη και αδιάβροχη με παρατεταμένη διάρκεια ζωής.

Δομή G: Ενδιάμεση συμπίεση άξονα

Απλή δομή ικανή να διανέμει υψηλά ρεύματα.

Δομή H: επαφή συμπίεσης σφαίρας

Απλή δομή με εύκολη επεξεργασία.

Περιοχές εφαρμογής Pogo Pin

Γιατί να Επιλέξετε το UPE;

Προσαρμογή και ευελιξία
Γρήγορα δείγματα = γρηγορότερος χρόνος κυκλοφορίας στην αγορά
Κάθε σύνδεσμος υποβάλλεται σε αυστηρούς ελέγχους ποιότητας (Ελέγχος εισερχόμενων υλικών, έλεγχοι ποιότητας κατά τη διαδικασία, 100% τελική δοκιμή, ιχνηλασιμότητα και συμμόρφωση)
Ευελιξία της ποιοτικής ελέγχου με επίκεντρο τον πελάτη
Συνεργασία QC σε πραγματικό χρόνο

Παράμετροι απόδοσης συνδέσμου πινών Pogo με ελατήριο

Ονομασία των μερών	Πίνακας επιδόσεων παραμέτρων
Υλικό βαρελιού	Χαλκός. Βεριλλίμιο χαλκό. Φωσφόρος Χάλκινος.
Υλικό βαλβίδας	Χαλκός. Βεριλλίμιο χαλκό. Φωσφόρος.
Επιλογές άνοιξης	Ατσάλι. Μουσικό σύρμα.
Απαιτήσεις επικάλυψης	Χρυσό-Αου. Ασημένιο-Αγ. Παλάντιο-Νικέλιο.
Κατηγοριοποιημένο ρεύμα	1Α, 2Α, 3Α, 5Α, 15Α ή 30Α (διαφορετικές δομές)
Διορισμένη τάση	Συνεχή 12V 24V
Αντίσταση επαφής	30mΩ 50mΩ μέγιστο.
Δοκιμή ζωής	50,000 κύκλοι Min. 1,000, 000 κύκλοι Μαξ
Θερμοκρασία επανείσοδου.	265°, 4-5 δευτερόλεπτα

Δοκιμασία αξιοπιστίας POGO PIN

Τύπος δοκιμής	Προδιαγραφές
Δύναμη συγκράτησης	Σε ονομαστική ποδηλασία 500±50 ανά ώρα, τουλάχιστον 50.000 κύκλοι
Η υγρασία	ΕΙΑ-364-31, μέθοδος δοκιμής ΙΙ, κατάσταση Α: 90-95% RH στους 40 °C ± 2 °C για 96 ώρες
Αντίσταση στη θερμότητα συγκόλλησης	ΕΙΑ-364-56, διαδικασία 5, επίπεδο 2: 265°C+10/-0°C για 30-35 δευτερόλεπτα
Σπρέι αλατιού	ΕΙΑ-364-26, Συνθήκη δοκιμής Β: διάλυμα αλατιού 5±1% σε θερμοκρασία 35+1°C/-2°C για 48 ώρες
Δοκιμή δύναμης ελατήριας	Τυπική διαδικασία δοκιμής δύναμης, 100g±20g σε ύψος εργασίας
Ζωή σε θερμοκρασία	ΕΙΑ-364-17, μέθοδος δοκιμής Α, κατάσταση 4: 85°C ± 2°C για 96 ώρες
Συναρμολόγηση	ΕΙΑ-364-52: Βύθισμα σε 265±5°C, 60/40±5% Sn/pb συγκόλληση για 4,0-5,0 δευτερόλεπτα
Αντίσταση επαφής	ΕΙΑ-364-23: Δοκιμαστικό ρεύμα μέγιστο 100 mA, μέγιστη τάση 20 mV

Εξοπλισμός δοκιμής

Διατηρούμε ένα ανεξάρτητο εργαστήριο εξοπλισμένο με πειραματικό εξοπλισμό που περιλαμβάνει:

Μηχανή δοκιμής δύναμης εισαγωγής
Δυοδιάστατος προβολέας
Μέτρο πάχους
Μηχανή αυτόματης επιθεώρησης
Δοκιμαστής αντίστασης μόνωσης
Μηχανή γυαλίσματος μετριογραφικών δειγμάτων
Δοκιμαστής ψεκασμού αλάτι
Δοκιμαστής αύξησης της τρέχουσας θερμοκρασίας
Όργανο καμπύλης κίνησης φορτίου
Δοκιμαστής ROHS
Δοκιμαστής τραχύτητας
Δοκιμαστής ελαστικής αντίστασης
Δοκιμαστής ζωής

Ανταγωνιστικά πλεονεκτήματα της UPE

Υψηλής τεχνολογίας παραγωγή που χρησιμοποιεί προηγμένες τεχνικές κατασκευής
Συστηματικό σύστημα διαχείρισης που εξασφαλίζει την αποτελεσματικότητα και τη συνοχή
ISO 9001 Πιστοποίηση που αποδεικνύει τα διεθνή πρότυπα ποιότητας
Συμμόρφωση RoHS με τους κανονισμούς για το περιβάλλον και την ασφάλεια
Σύντομος χρόνος ανάπτυξης για ταχύτερη δημιουργία πρωτοτύπων και παραγωγή
Ανταγωνιστικές τιμές και σταθερή ποιότητα χωρίς να θίγεται η αξιοπιστία

Μέθοδοι πληρωμής

Τ/Τ (Τραπεζική Μεταφορά), PayPal, OCBC Bank

Σύσταση: Χρησιμοποιήστε PayPal για δείγματα (ασφαλέστερο), Χρησιμοποιήστε T / T για τις orders χύδην (κατώτερες χρεώσεις)

Χρόνοι προμήθειας και λεπτομέρειες της υπηρεσίας

Δοκιμαστικό χρονοδιάγραμμα: δείγμα αποθέματος 2-3 εργάσιμες ημέρες / προσαρμοσμένο δείγμα 5-7 εργάσιμες ημέρες

Ημερομηνία παραγωγής: 10-15 εργάσιμες ημέρες

Αγορές που εξυπηρετούνται: Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Εμπορική περίοδος: EXW

Διαφορές μεταφοράς: Αεροπορία, Θάλασσα, Express

Υπηρεσίες: Υψηλής ποιότητας με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια αποδεκτά
