pogo pin con resorte de émbolo roscado para contacto eléctrico

Ονομασία μάρκας:	UPE
Αριθμός μοντέλου:	Πείρο Pogo με σπείρωμα με ελατήριο
Μούβ:	10000
τιμή:	$0.1-$0.5
Λεπτομέρειες συσκευασίας:	Τσάντες PE
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO9001

Ονομα:

Πείρο Pogo με ελατήριο με βιδωτό σπείρωμα

Υλικό:

Μεταλλικό C3604, SUS304

Ρεύμα:

3Α

Δυναμικό:

12V

Μηχανική ζωή:

50000 κύκλοι Min..

Επικοινωνήστε με την Αντίσταση:

50mΩ μέγιστο σε ύψος εργασίας

Θερμοκρασία λειτουργίας:

-40°C~+130°C εντός 24 ωρών.

Δοκιμή ψεκασμού αλατιού:

48 χ

Δυνατότητα προσφοράς:

50KPCS/ημέρα

Επισημαίνω:

pogo pin con resorte de émbolo roscado

pogo pin con resorte de émbolo para contacto eléctrico

Πινάκια με εγγύηση

Περιγραφή προϊόντος

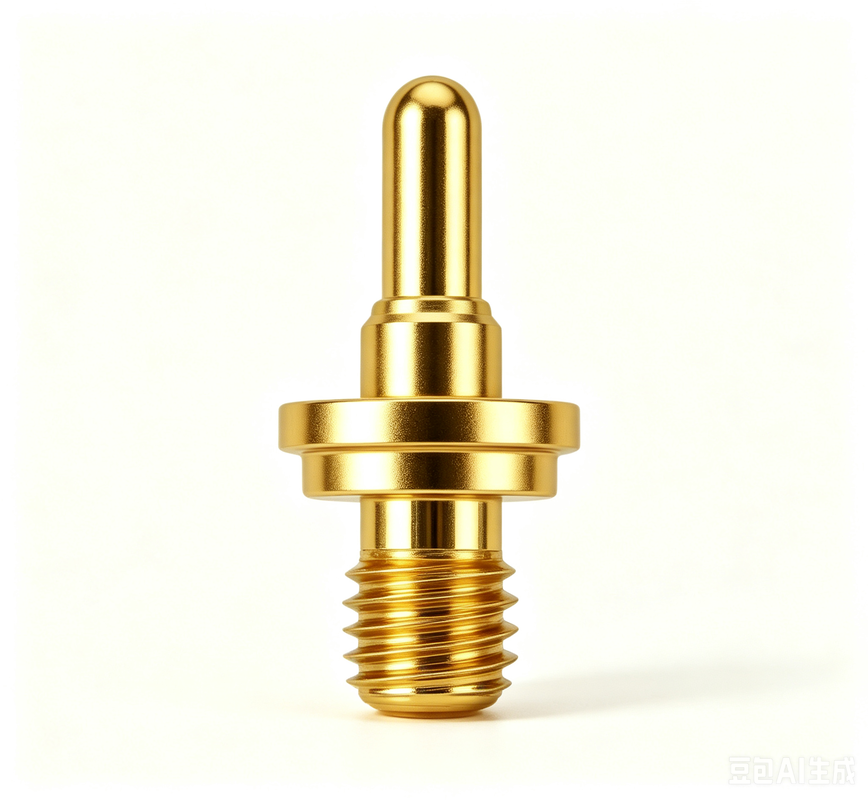

Ελατήριο Εμβόλου Βιδωτής Σύνδεσης Ηλεκτρική Επαφή Pogo Pin

Επαγγελματική υπηρεσία προσαρμογής POGO PIN για διάφορα σχήματα και δομές. Προσαρμοσμένες λύσεις υψηλού ρεύματος από 15A-30A. Διαφορετικά προϊόντα και λύσεις pogo pin σχεδιασμένα σύμφωνα με τις απαιτήσεις του πελάτη.

Ένα Pogo Pin είναι ένας ηλεκτρικός σύνδεσμος που δημιουργεί προσωρινές συνδέσεις μεταξύ κυκλωμάτων. Διαθέτει ένα έμβολο με ελατήριο μέσα σε έναν κύλινδρο, το οποίο συμπιέζεται για να διατηρεί αξιόπιστη επαφή όταν πιέζεται σε αγώγιμες επιφάνειες.

8 Τύποι Εξωτερικής Δομής

SMT: Καλή σταθερότητα με σχεδιασμό επίπεδου πυθμένα για εύκολη συγκόλληση στην πλακέτα PCB
DIP: Ο πείρος θέσης αποτρέπει την απόκλιση κατά τη συγκόλληση PCB με σταθερή τοποθέτηση
Διπλή Κεφαλή: Αμφίδρομη σύνδεση πλακέτας με πλακέτα χωρίς να απαιτείται συγκόλληση
Ορθή Γωνία: Σχεδιασμός λυγισμένης ουράς για βελτιστοποίηση χώρου, μπορεί να συγκολληθεί με καλώδιο
Κύπελλο Συγκόλλησης: Κατάλληλο για προϊόντα καλωδίων με εύκολη συγκόλληση καλωδίων
Τύπος Βίδας: Ειδικές προδιαγραφές για την κάλυψη ποικίλων απαιτήσεων πελατών
Τύπος Ενιαίου Τεμαχίου: Υψηλή ικανότητα ρεύματος με προσαρμοσμένες προδιαγραφές
Τύπος Σφαιρικής Μπάλας: Δυνατότητα πλευρικής δύναμης με προσαρμοσμένες απαιτήσεις

Επιλογές Εσωτερικής Δομής

Δομή Α: Έμβολο με Λοξή Κωνική Επιφάνεια

Πλεονεκτήματα: Συμβατική χρήση, σταθερή αντίσταση, μεγάλη διάρκεια ζωής

Εφαρμογή: SMT & DIP Κανονική χρήση

Προφυλάξεις: Δεν πρέπει να υπερβαίνεται το όριο ενεργού διαδρομής

Δομή Β: Έμβολο με Σχεδιασμό Οπής

Πλεονεκτήματα: Μέγιστη συμπίεση σε περιορισμένο χώρο

Εφαρμογή: SMT & DIP Κανονική χρήση

Προφυλάξεις: Δεν πρέπει να υπερβαίνεται η οριακή διαδρομή ή το υπερβολικό ρεύμα

Δομή Γ: Έμβολο με Επίπεδο Σχεδιασμό

Πλεονεκτήματα: Εύκολη κατεργασία για δομές χώρου

Εφαρμογή: SMT & DIP Κανονική χρήση

Προφυλάξεις: Δεν πρέπει να υπερβαίνεται η οριακή διαδρομή ή το υπερβολικό ρεύμα

Δομή Δ: Κύλινδρος με Μονωτικές Χάντρες

Πλεονεκτήματα: Σταθερή αντίσταση για ρεύματα άνω των 10Α

Εφαρμογή: SMT & DIP Κανονική χρήση

Προφυλάξεις: Δεν πρέπει να υπερβαίνεται το όριο ενεργού διαδρομής

Δομή Ε: Συμπίεση Διπλής Όψης

Πλεονεκτήματα: Εξοικονόμηση χώρου, μεγάλη απόσταση, μεγάλη συμπίεση επαφής πλακέτας

Εφαρμογή: Σύνδεση πλακέτας με πλακέτα

Προφυλάξεις: Δεν πρέπει να υπερβαίνεται το όριο ενεργού διαδρομής

Δομή ΣΤ: Συνδυασμός Τεσσάρων Τεμαχίων

Πλεονεκτήματα: Υψηλή ομαλότητα πίεσης, μικρή απόκλιση εμβόλου, αδιάβροχο, ανθεκτικό στη σκόνη, εκτεταμένη διάρκεια ζωής

Εφαρμογή: Εφαρμογές υψηλού ρεύματος, υψηλής απόδοσης, αδιάβροχες και ανθεκτικές στη σκόνη

Δομή Ζ: Συμπίεση Ενδιάμεσου Άξονα

Πλεονεκτήματα: Απλή δομή με υψηλή ικανότητα ρεύματος

Εφαρμογή: Συγκόλληση υψηλού ρεύματος

Προφυλάξεις: Δεν πρέπει να υπερβαίνεται το όριο ενεργού διαδρομής

Δομή Η: Επαφή Συμπίεσης Μπάλας

Πλεονεκτήματα: Απλή δομή με εύκολη επεξεργασία

Εφαρμογή: Εφαρμογές μικρής ενεργού διαδρομής

Προφυλάξεις: Δεν πρέπει να υπερβαίνεται το όριο ενεργού διαδρομής

Περιοχές Εφαρμογής

Γιατί να επιλέξετε UPE;

Προσαρμογή & Ευελιξία: Προσαρμοσμένες λύσεις για συγκεκριμένες απαιτήσεις
Γρήγορα Δείγματα: Ταχύτερος χρόνος διάθεσης στην αγορά με γρήγορη πρωτοτυποποίηση
Αυστηροί Έλεγχοι Ποιότητας: Ολοκληρωμένες δοκιμές, συμπεριλαμβανομένης της επιθεώρησης εισερχόμενων υλικών, ελέγχων κατά τη διαδικασία, 100% τελικών δοκιμών και παρακολούθησης συμμόρφωσης
Ποιοτικός Έλεγχος Εστιασμένος στον Πελάτη: Ευέλικτες διαδικασίες ποιοτικού ελέγχου
Συνεργασία Ποιοτικού Ελέγχου σε Πραγματικό Χρόνο: Άμεση υποστήριξη ποιοτικού ελέγχου

Παράμετροι Απόδοσης

Στοιχείο	Επιλογές Υλικών
Υλικό Κυλίνδρου	Ορείχαλκος, Βηρύλλιο χαλκός, Φωσφόρος χαλκός
Υλικό Εμβόλου	Ορείχαλκος, Βηρύλλιο χαλκός, Φωσφόρος χαλκός, Ανοξείδωτος χάλυβας
Επιλογές Ελατηρίου	Ανοξείδωτος χάλυβας, Μουσικό σύρμα
Απαιτήσεις Επιμετάλλωσης	Χρυσός-Au, Ασήμι-Ag, Παλλάδιο-Νικέλιο (Pd-Ni)
Ονομαστικό Ρεύμα	1A, 2A, 3A, 5A, 15A ή 30A (ανάλογα με τη δομή)
Ονομαστική Τάση	DC 12V, 24V
Αντίσταση Επαφής	30mΩ, 50mΩ Μέγ. (σε ηρεμία)
Δοκιμή Ζωής	50.000 κύκλοι Ελάχ., 1.000.000 κύκλοι Μέγ.
Θερμοκρασία Αναρροής	265°C, 4-5 δευτερόλεπτα

Δοκιμές Αξιοπιστίας

Τύπος Δοκιμής	Προδιαγραφές
Δύναμη Συγκράτησης	500±50 κύκλοι ανά ώρα, 50.000 κύκλοι ελάχιστοι
Υγρασία	EIA-364-31, 90-95% RH στους 40°C ± 2°C για 96 ώρες
Αντοχή Θερμότητας Συγκόλλησης	EIA-364-56, 265°C+10/-0°C για 30-35 δευτερόλεπτα
Δοκιμή Ψεκασμού Αλατιού	EIA-364-26, διάλυμα αλατιού 5±1% στους 35+1°C/-2°C για 48 ώρες
Δοκιμή Δύναμης Ελατηρίου	100g±20g στο ύψος λειτουργίας
Δοκιμή Ζωής σε Θερμοκρασία	EIA-364-17, 85°C±2°C για 96 ώρες
Συγκολλησιμότητα	EIA-364-52, 265±5°C, καλάι/μόλυβδος 60/40±5% για 4.0-5.0 δευτερόλεπτα
Αντίσταση Επαφής	EIA-364-23, μέγιστο ρεύμα δοκιμής 100 mA, μέγιστη τάση 20 mV

Εξοπλισμός Δοκιμών

Ανεξάρτητο εργαστήριο εξοπλισμένο με ολοκληρωμένο εξοπλισμό δοκιμών, συμπεριλαμβανομένου:

Μηχανή δοκιμής δύναμης εισαγωγής
Δισδιάστατος προβολέας
Πάχοςόμετρο
Αυτόματη μηχανή επιθεώρησης
Μετρητής αντίστασης μόνωσης
Μηχανή στίλβωσης μεταλλογραφικών δειγμάτων
Δοκιμαστής ψεκασμού αλατιού
Δοκιμαστής αύξησης θερμοκρασίας ρεύματος
Όργανο καμπύλης διαδρομής φορτίου
Δοκιμαστής ROHS
Τραχύμετρο
Δοκιμαστής ελαστικής αντίστασης
Δοκιμαστής ζωής

Ανταγωνιστικά Πλεονεκτήματα

Παραγωγή Υψηλής Τεχνολογίας: Προηγμένες τεχνικές κατασκευής για ανώτερη ποιότητα
Συστηματική Διαχείριση: Βελτιστοποιημένες διαδικασίες για αποδοτικότητα και συνέπεια
Πιστοποίηση ISO 9001: Διεθνή πρότυπα διαχείρισης ποιότητας
Συμμόρφωση με RoHS: Πληροί περιβαλλοντικούς κανονισμούς και κανονισμούς ασφαλείας
Σύντομος Χρόνος Ανάπτυξης: Ταχύτερη πρωτοτυποποίηση και κύκλοι παραγωγής
Ανταγωνιστικές Τιμές & Σταθερή Ποιότητα: Οικονομικά αποδοτικές αξιόπιστες λύσεις

Πληροφορίες Παραγγελίας

Μέθοδοι Πληρωμής: T/T (Τραπεζική Μεταφορά), PayPal, OCBC Bank

Σύσταση: PayPal για δείγματα (ασφαλέστερο), T/T για μαζικές παραγγελίες (χαμηλότερες χρεώσεις)

Χρόνος Παράδοσης Δειγμάτων: Δείγμα αποθέματος 2-3 εργάσιμες ημέρες / Προσαρμοσμένο δείγμα 5-7 εργάσιμες ημέρες

Χρόνος Παραγωγής: 10-15 εργάσιμες ημέρες

Αγορές: Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Εμπορικός Όρος: EXW

Επιλογές Μεταφοράς: Αέρας, Θάλασσα, Express

Υπηρεσίες: Υψηλή ποιότητα με λογικές τιμές, υπηρεσίες OEM, προσαρμοσμένα μεγέθη, χρώματα και σχέδια

Συσκευασία & Αποστολή

Για ερωτήσεις, παρακαλώ επικοινωνήστε: union@upetech.net
