螺丝式镀金弹簧Pogo Pin

Ονομασία μάρκας:	UPE
Αριθμός μοντέλου:	Δύο κεφαλές πόνγκο
Μούβ:	10000
τιμή:	$0.1-$0.5
Λεπτομέρειες συσκευασίας:	Τσάντες PE
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO9001

Ονομα:

πείρο pogo τύπου βίδας

Υλικό:

Μεταλλικό C3604, SUS304

Επικοινωνήστε με την Αντίσταση:

50mΩ μέγιστο σε ύψος εργασίας

Θερμοκρασία λειτουργίας:

-40°C~+130°C εντός 24 ωρών.

Δοκιμή ψεκασμού αλατιού:

48 χ

Χρώμα:

Κίτρινος

Δυνατότητα προσφοράς:

50KPCS/ημέρα

Επισημαίνω:

螺丝式镀金Pogo Pin

镀金弹簧Pogo Pin

Χρυσό επιχρυσωμένο σύνδεσμο πινών Pogo

Περιγραφή προϊόντος

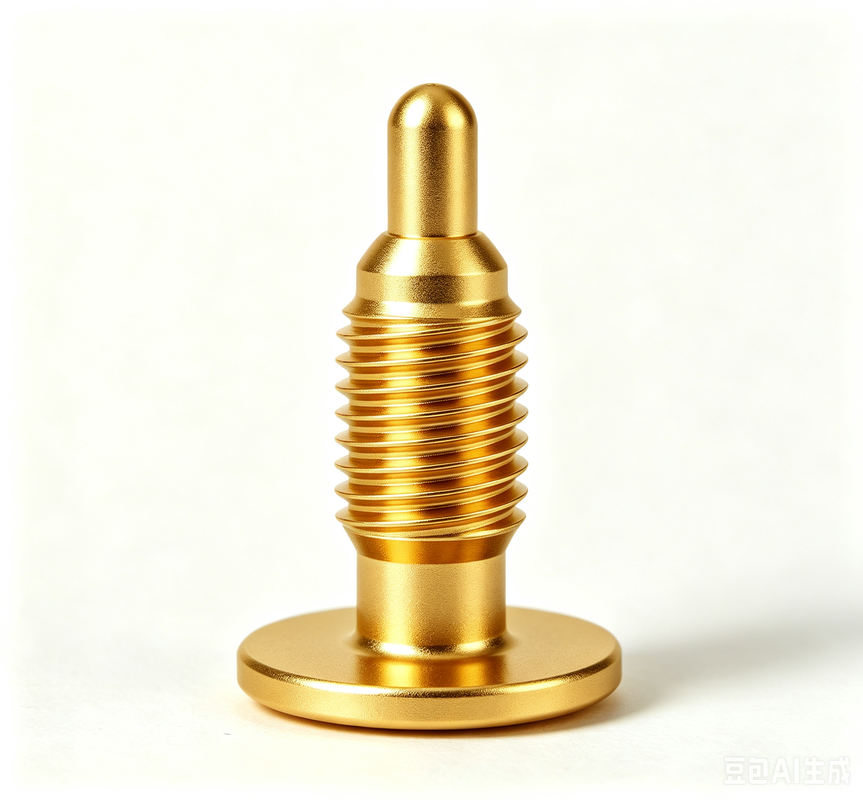

Ελατηριωτή ακίδα Pogo με επίχρυση τύπου βίδας

Επαγγελματική υπηρεσία προσαρμογής ακίδων POGO με διάφορα σχήματα και μικρές δομές διαθέσιμες. Προσαρμοσμένες λύσεις υψηλού ρεύματος από 15A έως 30A. Διαφορετικά προϊόντα και λύσεις ακίδων pogo σχεδιασμένα σύμφωνα με τις απαιτήσεις του πελάτη.

Τι είναι μια ακίδα Pogo;

Μια ακίδα Pogo είναι ένας ηλεκτρικός σύνδεσμος που χρησιμοποιείται για τη δημιουργία προσωρινών συνδέσεων μεταξύ δύο κυκλωμάτων. Αποτελείται από ένα ελατηριωτό έμβολο μέσα σε έναν κύλινδρο, επιτρέποντας τη συμπίεση και διατηρώντας αξιόπιστη επαφή όταν πιέζεται σε αγώγιμες επιφάνειες.

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή
Όνομα	Ακίδα pogo τύπου βίδας
Έμβολο	Ορείχαλκος C3604
Κύλινδρος	Ορείχαλκος C3604
Ελατήριο	SUS304
Μηχανική διάρκεια ζωής	50.000 κύκλοι Ελάχ.
Αντίσταση επαφής	50mΩ Μέγ. (PIN)
Θερμοκρασία λειτουργίας	-40℃~+130℃ εντός 24 ωρών
Αντοχή στη θερμότητα συγκόλλησης	260℃±5℃ 20s±2s
Δοκιμή ψεκασμού αλατιού	48H
Πιστοποίηση	Συμβατό με ROHS ή REACH
Δοκιμή	100% δοκιμή ανοιχτού και βραχυκυκλώματος

Διαθέσιμοι τύποι δομών

Συνολικό ύψος τυπικής ακίδας POGO: 2,8mm ~ 11,0mm (εξαιρουμένου του μήκους ουράς της ακίδας DIP pogo)

SMT: Καλή σταθερότητα με επίπεδο κάτω σχεδιασμό για εύκολη συγκόλληση στην πλακέτα PCB
DIP: Ο πείρος τοποθέτησης αποτρέπει την απόκλιση κατά τη συγκόλληση PCB
Διπλή κεφαλή: Ευέλικτη αμφίδρομη σύνδεση πλακέτας με πλακέτα χωρίς συγκόλληση
Ορθή γωνία: Λυγισμένη ουρά για βελτιστοποίηση χώρου, μπορεί να συγκολληθεί με καλώδιο
Κύπελλο συγκόλλησης: Κατάλληλο για προϊόντα καλωδίων, εύκολη συγκόλληση καλωδίων
Τύπος βίδας: Ειδικές προδιαγραφές για την κάλυψη ποικίλων αναγκών πελατών
Τύπος ενός τεμαχίου: Υψηλή χωρητικότητα ρεύματος με προσαρμοσμένες απαιτήσεις
Τύπος σφαιρικής μπάλας: Δυνατότητα πλευρικής δύναμης με προσαρμοσμένες επιλογές

Επιλογές εσωτερικής δομής

Δομή Α: Έμβολο με λοξή λοξότμηση

Πλεονεκτήματα: Συμβατική χρήση, σταθερή αντίσταση, μεγάλη διάρκεια ζωής

Εφαρμογή: Τακτική χρήση SMT & DIP

Δομή Β: Έμβολο με σχεδιασμό διάτρησης

Πλεονεκτήματα: Μέγιστη συμπίεση σε περιορισμένο χώρο

Εφαρμογή: Τακτική χρήση SMT & DIP

Δομή Γ: Έμβολο με επίπεδο σχεδιασμό

Πλεονεκτήματα: Εύκολη κατεργασία για δομές με περιορισμένο χώρο

Εφαρμογή: Τακτική χρήση SMT & DIP

Δομή Δ: Κύλινδρος με μονωτικές χάντρες

Πλεονεκτήματα: Σταθερή αντίσταση, κατάλληλο για ρεύματα άνω των 10Α

Εφαρμογή: Τακτική χρήση SMT & DIP

Δομή Ε: Συμπίεση διπλής όψης

Πλεονεκτήματα: Εξοικονόμηση χώρου, μεγάλη απόσταση, επαφή πλακέτας μεγάλης συμπίεσης

Εφαρμογή: Σύνδεση πλακέτας με πλακέτα

Δομή ΣΤ: Συνδυασμός τεσσάρων τεμαχίων

Πλεονεκτήματα: Υψηλή ομαλότητα πίεσης, μικρή απόκλιση εμβόλου, αδιάβροχο, ανθεκτικό στη σκόνη, εκτεταμένη διάρκεια ζωής

Εφαρμογή: Εφαρμογές υψηλού ρεύματος, υψηλής απόδοσης, αδιάβροχες και ανθεκτικές στη σκόνη

Δομή Ζ: Συμπίεση ενδιάμεσου άξονα

Πλεονεκτήματα: Απλή δομή, υψηλή χωρητικότητα ρεύματος

Εφαρμογή: Χρήση συγκόλλησης υψηλού ρεύματος

Δομή Η: Επαφή συμπίεσης μπάλας

Πλεονεκτήματα: Απλή δομή, εύκολη επεξεργασία

Εφαρμογή: Εφαρμογές μικρής διαδρομής εργασίας

Εφαρμογές προϊόντων

Πλακέτες PCB
Ψηφιακές κάμερες / Ιατρικά προϊόντα / Κασέτες εκτυπωτών
Λαβές γκολφ / Ηλεκτρικά οχήματα / Τηλεφωνικές εφαρμογές
Απινιδωτές καρδιάς / Φόρτιση αυτοκινήτου / Καθαριστές αέρα
Επίπεδα φωτιστικά LED / Φακοί LED / Tablets / Laptops / PCs
Power banks / Ψηφιακά προϊόντα / Μικρές οικιακές ηλεκτρικές εφαρμογές
Προϊόντα φόρτισης / Προϊόντα μετάδοσης σήματος

Γιατί να επιλέξετε UPE;

Προσαρμογή & Ευελιξία: Προσαρμοσμένες λύσεις για συγκεκριμένες απαιτήσεις
Γρήγορα δείγματα: Ταχύτερος χρόνος διάθεσης στην αγορά με γρήγορη πρωτοτυποποίηση
Αυστηροί ποιοτικοί έλεγχοι: Ολοκληρωμένες δοκιμές καθ' όλη τη διάρκεια της παραγωγής
Ευελιξία QC εστιασμένη στον πελάτη: Προσαρμόσιμες διαδικασίες ποιοτικού ελέγχου
Συνεργασία QC σε πραγματικό χρόνο: Συνεχής παρακολούθηση ποιότητας και ανατροφοδότηση

Παράμετροι απόδοσης

Στοιχείο	Επιλογές υλικού
Υλικό κυλίνδρου	Ορείχαλκος, Χαλκός Βηρυλλίου, Φωσφορικός Χαλκός
Υλικό εμβόλου	Ορείχαλκος, Χαλκός Βηρυλλίου, Φωσφορικός Χαλκός, Ανοξείδωτος χάλυβας
Επιλογές ελατηρίου	Ανοξείδωτος χάλυβας, μουσικό σύρμα
Απαιτήσεις επιμετάλλωσης	Χρυσός-Au, Ασήμι-Ag, Παλλάδιο-Νικέλιο (Pd-Ni)
Ονομαστικό ρεύμα	1A, 2A, 3A, 5A, 15A ή 30A (διαφορετικές δομές)
Ονομαστική τάση	DC 12V, 24V
Αντίσταση επαφής	30mΩ, 50mΩ Μέγ. (ακίνητο)
Δοκιμή διάρκειας ζωής	50.000 κύκλοι Ελάχ., 1.000.000 κύκλοι Μέγ.
Θερμοκρασία αναρροής	265°, 4~5 δευτερόλεπτα

Δοκιμές αξιοπιστίας

Τύπος δοκιμής	Προδιαγραφή
Δύναμη συγκράτησης	50.000 κύκλοι ελάχιστοι στους 500±50 κύκλους ανά ώρα
Υγρασία	90-95% RH στους 40℃±2℃ για 96 ώρες
Αντοχή στη θερμότητα συγκόλλησης	265℃+10/-0℃ για 30-35 δευτερόλεπτα
Ψεκασμός αλατιού	Διάλυμα αλατιού 5±1% στους 35+1℃/-2℃ για 48 ώρες
Δοκιμή δύναμης ελατηρίου	100g±20g στο ύψος εργασίας
Διάρκεια ζωής σε θερμοκρασία	85℃±2℃ για 96 ώρες
Συγκολλησιμότητα	265±5℃, κασσίτερος/μόλυβδος 60/40±5% για 4,0-5,0 δευτερόλεπτα
Αντίσταση επαφής	Ρεύμα δοκιμής: 100 mA μέγ., Τάση: 20 mV μέγ.

Εξοπλισμός δοκιμών

Ανεξάρτητο εργαστήριο εξοπλισμένο με ολοκληρωμένο εξοπλισμό δοκιμών, συμπεριλαμβανομένου:

Μηχανή δοκιμής δύναμης εισαγωγής
Δισδιάστατος προβολέας
Μετρητής πάχους
Αυτόματη μηχανή επιθεώρησης
Μετρητής αντίστασης μόνωσης
Μηχανή στίλβωσης μεταλλογραφικών δειγμάτων
Δοκιμαστής ψεκασμού αλατιού
Δοκιμαστής αύξησης θερμοκρασίας ρεύματος
Όργανο καμπύλης διαδρομής φορτίου
Δοκιμαστής ROHS
Δοκιμαστής τραχύτητας
Δοκιμαστής ελαστικής αντίστασης
Δοκιμαστής διάρκειας ζωής

Ανταγωνιστικά πλεονεκτήματα

Παραγωγή υψηλής τεχνολογίας: Προηγμένες τεχνικές κατασκευής για ανώτερη ποιότητα
Συστηματικό σύστημα διαχείρισης: Βελτιστοποιημένες διαδικασίες για αποδοτικότητα και συνέπεια
Πιστοποίηση ISO 9001: Δέσμευση σε διεθνή πρότυπα ποιότητας
Συμμόρφωση με RoHS: πληροί περιβαλλοντικούς κανονισμούς και κανονισμούς ασφαλείας
Σύντομος χρόνος ανάπτυξης: Ταχύτερη πρωτοτυποποίηση και κύκλοι παραγωγής
Ανταγωνιστικές τιμές & Σταθερή ποιότητα: Οικονομικά αποδοτικές λύσεις χωρίς συμβιβασμούς στην αξιοπιστία

Πληροφορίες παραγγελίας

Μέθοδοι πληρωμής

T/T (Τραπεζικό Έμβασμα)
PayPal
Τράπεζα OCBC

Σύσταση: PayPal για δείγματα (ασφαλέστερο), T/T για μαζικές παραγγελίες (χαμηλότερες χρεώσεις)

Χρόνοι παράδοσης

Χρόνος παράδοσης δείγματος: Δείγμα αποθέματος 2-3 εργάσιμες ημέρες / Προσαρμοσμένο δείγμα 5-7 εργάσιμες ημέρες
Χρόνος παράδοσης παραγωγής: 10-15 εργάσιμες ημέρες

Εμπορικοί όροι

Αγορές: Αμερική, Ευρώπη, Ασία, Νότια Αφρική
Εμπορικός όρος: EXW
Φορτίο: Αέρας, Θάλασσα, Express
Υπηρεσία: Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, προσαρμοσμένα μεγέθη, χρώματα και σχέδια διαθέσιμα
