λεπτομέρειες για τα προϊόντα

Σπίτι > προϊόντα >

Πίνακας PIN POGO

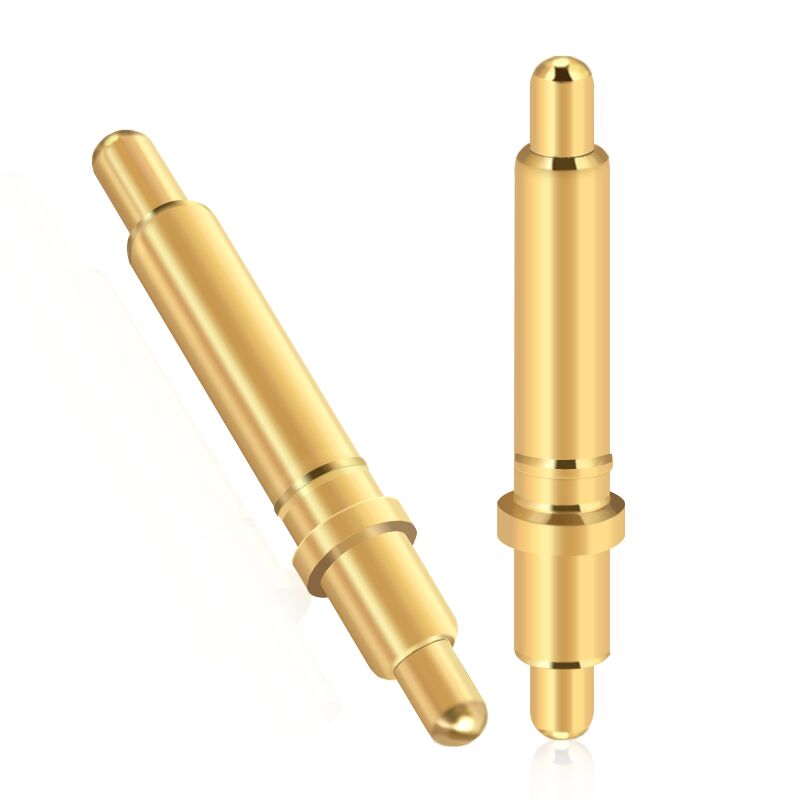

Αρσενικό ελατηρίου 12V 2A μονής ακίδας επιχρυσωμένο διπλής κεφαλής pogo pin

Όλες οι κατηγορίες

Συνδετήρας μαγνητικού καλωδίου

Στρογγυλός μαγνητικός σύνδεσμος

Αρσενικό ελατηρίου 12V 2A μονής ακίδας επιχρυσωμένο διπλής κεφαλής pogo pin

Ονομασία μάρκας:	UPE
Αριθμός μοντέλου:	Δύο κεφαλές πόνγκο
Μούβ:	10000
τιμή:	$0.1-$0.5
Λεπτομέρειες συσκευασίας:	Τσάντες PE
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

ISO9001

Ονομα:

Δύο κεφαλές πόνγκο

Υλικό:

Μεταλλικό C3604, SUS304

Επικοινωνήστε με την Αντίσταση:

50mΩ μέγιστο σε ύψος εργασίας

Θερμοκρασία λειτουργίας:

-40°C~+130°C εντός 24 ωρών.

Δοκιμή ψεκασμού αλατιού:

Χρώμα:

κίτρινος

Δυνατότητα προσφοράς:

50KPCS/ημέρα

Επισημαίνω:

επιχρυσωμένο pogo pin 12V 2A

ελατηρίου διπλής κεφαλής pogo pin

αρσενικό pogo pin μονής ακίδας

Περιγραφή προϊόντος

Αρσενικό Ελατηρίου 12V 2A Μονής Καρφίτσας Επιχρυσωμένο Διπλής Κεφαλής Pogo Pin

Επαγγελματική υπηρεσία προσαρμογής POGO PIN με διάφορα σχήματα και μικρές δομές διαθέσιμες. Προσαρμοσμένες λύσεις υψηλού ρεύματος από 15A-30A. Διαφορετικά προϊόντα και λύσεις pogo pin σχεδιασμένες σύμφωνα με τις απαιτήσεις του πελάτη.

Ένα Pogo Pin είναι ένας ηλεκτρικός σύνδεσμος που χρησιμοποιείται για τη δημιουργία προσωρινών συνδέσεων μεταξύ δύο κυκλωμάτων. Αποτελείται από ένα έμβολο με ελατήριο μέσα σε έναν κύλινδρο, επιτρέποντας τη συμπίεση και διατηρώντας αξιόπιστη επαφή όταν πιέζεται σε αγώγιμες επιφάνειες.

Τεχνικές Προδιαγραφές Pogo Pin

Παράμετρος	Προδιαγραφή
Όνομα	Διπλό Pogo Pin
Υλικό Εμβόλου	Ορείχαλκος C3604
Υλικό Κυλίνδρου	Ορείχαλκος C3604
Υλικό Ελατηρίου	SUS304
Μηχανική Ζωή	50.000 κύκλοι Ελάχιστο
Αντίσταση Επαφής	50mΩ Μέγιστο (PIN)
Θερμοκρασία Λειτουργίας	-40℃ έως +130℃ εντός 24 ωρών
Αντοχή στη Θερμότητα Συγκόλλησης	260℃±5℃ για 20s±2s
Δοκιμή Ψεκασμού Αλατιού	48 Ώρες
Πιστοποίηση	Συμβατό με ROHS ή REACH
Δοκιμές	100% Δοκιμή Ανοιχτού και Βραχυκυκλώματος

Διαθέσιμες Δομές Pogo Pin

SMT

Καλή σταθερότητα με επίπεδο κάτω σχεδιασμό για εύκολη συγκόλληση στην πλακέτα PCB.

DIP

Η πινέζα τοποθέτησης αποτρέπει την απόκλιση κατά τη συγκόλληση PCB με εξαιρετικό αποτέλεσμα τοποθέτησης.

Διπλή Κεφαλή

Παρέχει ευελιξία σε αμφίδρομες συνδέσεις πλακέτας με πλακέτα χωρίς συγκόλληση.

Ορθή Γωνία

Ο σχεδιασμός με καμπύλη ουρά προσφέρει βελτιστοποίηση χώρου και δυνατότητα συγκόλλησης καλωδίων.

Κύπελλο Συγκόλλησης

Κατάλληλο για προϊόντα καλωδίων με εύκολη συγκόλληση καλωδίων.

Τύπος Βιδωτός

Ειδικές προδιαγραφές προσαρμοσμένες για να καλύπτουν ποικίλες απαιτήσεις πελατών.

Τύπος Ενιαίου Κομματιού

Ικανό να περνάει μεγάλα ρεύματα με προσαρμοσμένες προδιαγραφές.

Τύπος Σφαιρικής Μπάλας

Δυνατότητα πλευρικής δύναμης με διαθέσιμες προσαρμοσμένες απαιτήσεις.

Επιλογές Εσωτερικής Δομής

Δομή Α: Κεκλιμένο Έμβολο

Πλεονεκτήματα: Συμβατική χρήση, σταθερή αντίσταση, μεγάλη διάρκεια ζωής

Εφαρμογή: SMT & DIP Κανονική χρήση

Προφυλάξεις: Δεν μπορεί να υπερβεί το όριο ενεργού διαδρομής

Δομή Β: Τρυπημένο Έμβολο

Πλεονεκτήματα: Μέγιστη συμπίεση σε περιορισμένο χώρο

Εφαρμογή: SMT & DIP Κανονική χρήση

Προφυλάξεις: Δεν μπορεί να υπερβεί την οριακή διαδρομή ή υπερβολικό ρεύμα

Δομή Γ: Επίπεδο Έμβολο

Πλεονεκτήματα: Εύκολη κατεργασία, σχεδιασμός εξοικονόμησης χώρου

Εφαρμογή: SMT & DIP Κανονική χρήση

Προφυλάξεις: Δεν μπορεί να υπερβεί την οριακή διαδρομή ή υπερβολικό ρεύμα

Δομή Δ: Κύλινδρος με Μονωτικές Χάντρες

Πλεονεκτήματα: Σταθερή αντίσταση, κατάλληλο για ρεύματα άνω των 10Α

Εφαρμογή: SMT & DIP Κανονική χρήση

Προφυλάξεις: Δεν μπορεί να υπερβεί το όριο ενεργού διαδρομής

Δομή Ε: Διπλής Όψης Συμπίεση

Πλεονεκτήματα: Εξοικονόμηση χώρου, μεγάλη απόσταση, μεγάλη συμπίεση επαφής πλακέτας

Εφαρμογή: Σύνδεση πλακέτας με πλακέτα

Προφυλάξεις: Δεν μπορεί να υπερβεί το όριο ενεργού διαδρομής

Δομή ΣΤ: Τετραμερής Συνδυασμός

Πλεονεκτήματα: Ομαλή υψηλή πίεση, ελάχιστη απόκλιση εμβόλου, αδιάβροχο, ανθεκτικό στη σκόνη, εκτεταμένη διάρκεια ζωής

Εφαρμογή: Εφαρμογές υψηλού ρεύματος, υψηλής απόδοσης, αδιάβροχες και ανθεκτικές στη σκόνη

Δομή Ζ: Συμπίεση Ενδιάμεσου Άξονα

Πλεονεκτήματα: Απλή δομή, δυνατότητα υψηλού ρεύματος

Εφαρμογή: Χρήση συγκόλλησης υψηλού ρεύματος

Προφυλάξεις: Δεν μπορεί να υπερβεί το όριο ενεργού διαδρομής

Δομή Η: Επαφή Συμπίεσης Μπάλας

Πλεονεκτήματα: Απλή δομή, εύκολη επεξεργασία

Εφαρμογή: Εφαρμογές μικρής ενεργού διαδρομής

Προφυλάξεις: Δεν μπορεί να υπερβεί το όριο ενεργού διαδρομής

Εφαρμογές Προϊόντων

Πλακέτες PCB
Ψηφιακές Κάμερες / Ιατρικά Προϊόντα / Κασέτες Εκτυπωτών
Λαβές Γκολφ / Ηλεκτρικά Οχήματα / Εφαρμογές Τηλεφωνίας
Καρδιακοί Απινιδωτές / Φόρτιση Αυτοκινήτου / Καθαριστές Αέρα
Επίπεδα Φωτιστικά LED / Φακοί LED / Tablets / Laptops / PCs
Power Banks / Ψηφιακά Προϊόντα / Μικρές Οικιακές Ηλεκτρικές Εφαρμογές
Προϊόντα Φόρτισης / Προϊόντα Μετάδοσης Σήματος

Γιατί να επιλέξετε UPE;

Προσαρμογή & Ευελιξία: Προσαρμοσμένες λύσεις για συγκεκριμένες απαιτήσεις
Γρήγορα Δείγματα: Ταχύτερος χρόνος διάθεσης στην αγορά με γρήγορη πρωτοτυποποίηση
Αυστηροί Έλεγχοι Ποιότητας: Ολοκληρωμένες δοκιμές, συμπεριλαμβανομένης της επιθεώρησης εισερχόμενων υλικών, ελέγχων κατά τη διαδικασία, 100% τελικών δοκιμών και παρακολούθησης συμμόρφωσης
Ευελιξία Ποιοτικού Ελέγχου Εστιασμένη στον Πελάτη: Προσαρμόσιμες διαδικασίες ποιοτικού ελέγχου
Συνεργασία Ποιοτικού Ελέγχου σε Πραγματικό Χρόνο: Άμεσος συντονισμός ποιοτικού ελέγχου

Παράμετροι Απόδοσης

Στοιχείο	Επιλογές Υλικού
Υλικό Κυλίνδρου	Ορείχαλκος, Χαλκός Βηρυλλίου, Φωσφορικός Χαλκός
Υλικό Εμβόλου	Ορείχαλκος, Χαλκός Βηρυλλίου, Φωσφορικός Χαλκός, Ανοξείδωτος Χάλυβας
Επιλογές Ελατηρίου	Ανοξείδωτος Χάλυβας, Μουσικό Σύρμα
Απαιτήσεις Επιμετάλλωσης	Χρυσός (Au), Ασήμι (Ag), Παλλάδιο-Νικέλιο (Pd-Ni)
Ονομαστικό Ρεύμα	1A, 2A, 3A, 5A, 15A, 30A (ανάλογα με τη δομή)
Ονομαστική Τάση	DC 12V, 24V
Αντίσταση Επαφής	30mΩ, 50mΩ Μέγιστο (ακίνητο)
Δοκιμή Ζωής	50.000 κύκλοι Ελάχιστο, 1.000.000 κύκλοι Μέγιστο
Θερμοκρασία Αναρροής	265°, 4-5 δευτερόλεπτα

Δοκιμές Αξιοπιστίας

Τύπος Δοκιμής	Προδιαγραφή
Δύναμη Συγκράτησης	500±50 κύκλοι ανά ώρα, 50.000 κύκλοι ελάχιστο
Υγρασία	EIA-364-31, 90-95% RH στους 40℃±2℃ για 96 ώρες
Αντοχή στη Θερμότητα Συγκόλλησης	EIA-364-56, 265℃+10/-0℃ για 30-35 δευτερόλεπτα
Ψεκασμός Αλατιού	EIA-364-26, διάλυμα αλατιού 5±1% στους 35+1℃/-2℃ για 48 ώρες
Δοκιμή Δύναμης Ελατηρίου	100g±20g στο ύψος εργασίας
Δοκιμή Θερμοκρασίας Ζωής	EIA-364-17, 85℃±2℃ για 96 ώρες
Συγκολλησιμότητα	EIA-364-52, 265℃±5℃, 60/40±5% Sn/pb συγκόλληση για 4.0-5.0 δευτερόλεπτα
Αντίσταση Επαφής	EIA-364-23, 100 mA μέγιστο ρεύμα δοκιμής, 20 mV μέγιστη τάση

Εξοπλισμός Δοκιμών

Ανεξάρτητο εργαστήριο εξοπλισμένο με ολοκληρωμένο εξοπλισμό δοκιμών, συμπεριλαμβανομένων μηχανών δοκιμής δύναμης εισαγωγής, δισδιάστατων προβολέων, μετρητών πάχους, αυτόματων μηχανών επιθεώρησης, ελεγκτών αντίστασης μόνωσης, μηχανών στίλβωσης μεταλλογραφικών δειγμάτων, ελεγκτών ψεκασμού αλατιού, ελεγκτών αύξησης θερμοκρασίας ρεύματος, οργάνων καμπύλης διαδρομής φορτίου, ελεγκτών ROHS, ελεγκτών τραχύτητας, ελεγκτών ελαστικής αντίστασης, ελεγκτών ζωής και άλλων.

Ανταγωνιστικά Πλεονεκτήματα Εταιρείας

Παραγωγή Υψηλής Τεχνολογίας: Προηγμένες τεχνικές κατασκευής για ανώτερη ποιότητα
Συστηματικό Σύστημα Διαχείρισης: Βελτιστοποιημένες διαδικασίες που διασφαλίζουν αποδοτικότητα και συνέπεια
Πιστοποίηση ISO 9001: Δέσμευση σε διεθνή πρότυπα διαχείρισης ποιότητας
Συμμόρφωση RoHS: πληροί περιβαλλοντικούς και κανονισμούς ασφαλείας
Σύντομος Χρόνος Ανάπτυξης: Ταχύτερη πρωτοτυποποίηση και κύκλοι παραγωγής
Ανταγωνιστικές Τιμές & Σταθερή Ποιότητα: Οικονομικές λύσεις χωρίς συμβιβασμούς στην αξιοπιστία

Πληροφορίες Παραγγελίας

Μέθοδοι Πληρωμής

T/T (Τραπεζική Μεταφορά), PayPal, OCBC Bank
Σύσταση: Χρησιμοποιήστε PayPal για δείγματα (ασφαλέστερο), Χρησιμοποιήστε T/T για μαζικές παραγγελίες (χαμηλότερες χρεώσεις)

Χρόνοι Παράδοσης

Χρόνος Παράδοσης Δείγματος: Δείγμα αποθέματος 2-3 εργάσιμες ημέρες / Προσαρμοσμένο δείγμα 5-7 εργάσιμες ημέρες
Χρόνος Παραγωγής: 10-15 εργάσιμες ημέρες

Αποστολή & Εξυπηρέτηση

Αγορές: Αμερική, Ευρώπη, Ασία, Νότια Αφρική
Εμπορικός Όρος: EXW
Μεταφορικά: Αέρας, Θάλασσα, Express
Εξυπηρέτηση: Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια αποδεκτά

Συσκευασία & Αποστολή

Στοιχεία Επικοινωνίας

Για οποιεσδήποτε ερωτήσεις, παρακαλώ επικοινωνήστε με: union@upetech.net
