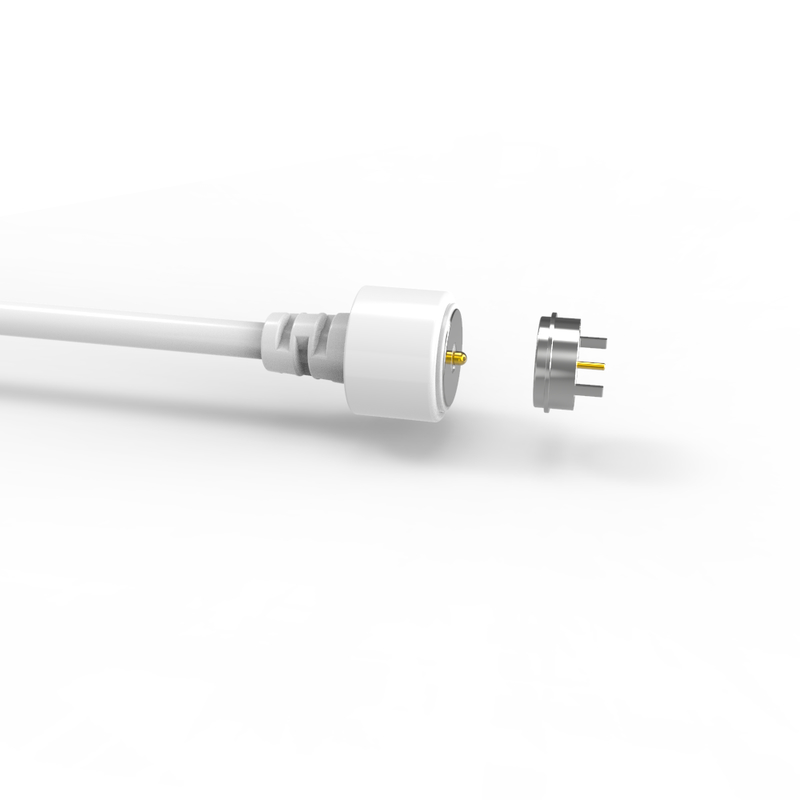

Προσαρμοσμένος μαγνητικός σύνδεσμος καλωδίου συνεχούς ρεύματος για ιατρικό εξοπλισμό

Προσαρμοσμένος μαγνητικός σύνδεσμος καλωδίου DC για ιατρικό εξοπλισμό, ο μαγνητικός σύνδεσμος καλωδίου έχει το πλεονέκτημα της αυτόματης προσρόφησης, εύκολος στη λειτουργία. Το pogo pin έχει καλή ηλεκτρική αγωγιμότητα, δεν διαβρώνεται εύκολα σε ένα σοβαρό περιβάλλον.

Η UPE είναι επαγγελματίας κατασκευαστής μαγνητικών συνδέσμων & μαγνητικών συνδέσμων καλωδίων.
Έχουμε τους δικούς μας επαγγελματίες σχεδιαστές για να καλύψουμε οποιεσδήποτε απαιτήσεις σας και να παρέχουμε υπηρεσίες προσαρμογής μαγνητικών συνδέσμων. Διαφορετικά προϊόντα και λύσεις μαγνητικών συνδέσμων pogo pin μπορούν να σχεδιαστούν σύμφωνα με τις διαφορετικές ανάγκες των πελατών.

Δεσμευόμαστε να παρέχουμε ασφαλή, αξιόπιστα και υψηλής ποιότητας προϊόντα που υπερβαίνουν τις προσδοκίες των πελατών.

Η ποιότητα, η ακεραιότητα και η ανώτερη εξυπηρέτηση είναι οι βασικές αρχές που υποστηρίζουμε σταθερά. Ανυπομονούμε ειλικρινά να συνεργαστούμε με περισσότερους συνεργάτες για να αναπτυχθούμε και να πετύχουμε μαζί

Αρσενικός μαγνητικός σύνδεσμος καλωδίου:

...Υλικά:
Pogo Pin: Ορείχαλκος (Επιμετάλλωση εμβόλου & βαρελιού 5U" Min Au πάνω από 60~100U"Ni);
Στέγαση: Λευκό LCP+30%GF UL94 V-0;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni;
Καλώδιο: Λευκό OD 3.5*2C(TC65*0.08),
Μπουφάν καλωδίου: Λευκό TPE 80A .
Μπουφάν συνδέσμου: Λευκό TPE 80A..
...Μηχανικά:
Δύναμη ελατηρίου: 70g±20g, σε διαδρομή εργασίας 1,0mm.
Πλήρης διαδρομή: 1,2mm.
Μηχανική διάρκεια ζωής: 10000 κύκλοι Min..
...Ηλεκτρικά:
Τάση: 12 V.
Ρεύμα: 3A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...ROHS ή REACH συμβατό προϊόν.
...Δοκιμή ψεκασμού αλατιού: 48 H.

Θηλυκός μαγνητικός σύνδεσμος:

..Υλικά :
PINr: Χωρίς μόλυβδο C6801, επιμετάλλωση 5U" Min Au πάνω από 60~100U"Ni;
Στέγαση: Λευκό LCP+30%GF UL94 V-0 ;
Κέλυφος: Χωρίς μόλυβδο C6801 Επιμετάλλωση Ni;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni
....Ηλεκτρικά:
Τάση: 12,0 V.
Ρεύμα: 3,0A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...ROHS ή REACH συμβατό προϊόν.
...Δοκιμή ψεκασμού αλατιού: 48H.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση πλακέτας PCB;
2. Σχηματισμός και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Μπορεί να προστεθεί ένας τερματικός σταθμός μεταφοράς αυτής της πλακέτας PCB;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

 Προσοχή:
1. Ο μαγνήτης χρησιμοποιεί υλικό NdFeB, μπορεί να διατηρήσει τη μαγνητική δύναμη για πάντα (εκτός από υψηλή θερμοκρασία, σπασμένο, σύνδεση ίδιου πόλου)

2. Ο μαγνήτης υπάρχει μαγνητική παρεμβολή πεδίου

3. Μπορεί να σχεδιάσει προστασία βραχυκυκλώματος

Πώς λειτουργούν οι μαγνητικοί σύνδεσμοι;

. Και οι δύο πλευρές συνδέονται μαγνητικά όταν τοποθετούνται κοντά η μία στην άλλη
. Το φως στο πίσω μέρος του βύσματος υποδεικνύει ότι ρέει ρεύμα
. Όταν οι πλευρές τραβιούνται, η ροή ρεύματος σταματά αμέσως
. Αποφεύγουν τα βραχυκυκλώματα καθώς οι σύνδεσμοι απωθούν ο ένας τον άλλον και εάν έλκονται είναι στα μονωμένα μέρη (καθώς και οι δύο σύνδεσμοι απελευθερώνουν τον ίδιο μαγνητικό πόλο)

Παράμετρος μαγνητικών συνδέσμων καλωδίων 2Pin:

Τεχνικό σχέδιο αρσενικού μαγνητικού συνδέσμου καλωδίου 2Pin

Τεχνικό σχέδιο θηλυκού μαγνητικού συνδέσμου 2Pin

Reσυνιστώμενη διάταξη pcb

Πλεονεκτήματα του μαγνητικού συνδέσμου:

1) Αυτόματη προσρόφηση συνδεδεμένη εμπειρία; Εύκολη λειτουργία;

2) Χρησιμοποιεί μια μαγνητική διεπαφή για να αφαιρέσει τη συσκευή πιο εύκολα.

3) Υψηλός κύκλος ζωής. Υποστηρίζει 50.000-300.000 επανασυνδέσεις;

4) Είναι εύκολο να προσαρμοστεί αδιάβροχος σχεδιασμός, το θηλυκό μπορεί να επιτύχει αντοχή στη σκόνη και αδιάβροχο (IP68);

5) Υποστηρίζει υψηλό ρεύμα (3A-20A), ταχύτερη επαναφόρτιση;

6) Εξαιρετική βαθμολογία διάβρωσης (48H-120H) πληροί τα σκληρά περιβάλλοντα；

7) Σχήμα προσαρμοσμένο για να ταιριάζει με το σχήμα του προϊόντος, βελτιώστε το σημείο πώλησης του προϊόντος;

8) Τοποθέτηση μαγνήτη, χρήση μαγνητών και δομής για διπλή προστασία κυκλώματος για διάκριση την κατεύθυνση (είναι προσανατολισμένο στον χρήστη και φιλικό προς τον χρήστη)

9) Εξαιρετική επεκτασιμότητα διεπαφής, μπορεί να επιτευχθεί (Power Signal Video Audio Jack Etc);

10) Ο χρόνος ανάπτυξης είναι σύντομος, χαμηλού κόστους καλούπι για προσαρμογή;

11) Παρέχει αξιόπιστη μετάδοση σήματος υψηλής συχνότητας. Ο σύνδεσμός μας είναι USB 2.0

Οι περιοχές εφαρμογής προϊόντων είναι:

1.Φορητές συσκευές, έξυπνος εξοπλισμός εντοπισμού θέσης, έξυπνα βραχιόλια παιδιών, έξυπνα ρολόγια, φορητά κινητά τηλέφωνα, ακουστικά Bluetooth κ.λπ.) καλώδιο δεδομένων, καλώδιο φόρτισης, μαγνητική σύνδεση άκρου καλωδίου

2. Ιατρικός εξοπλισμός, ασύρματος εξοπλισμός, εξοπλισμός επικοινωνίας δεδομένων, εξοπλισμός τηλεπικοινωνιών, εξοπλισμός αυτοματισμού και βιομηχανικός εξοπλισμός, οπτικοακουστικός εξοπλισμός

3. Αεροπορία, αεροδιαστημική ηλεκτρονική, στρατιωτική επικοινωνία

4. Αυτοκίνητα, πλοήγηση αυτοκινήτων, εξοπλισμός δοκιμών και μέτρησης

5. Ηλεκτρονικά είδη ευρείας κατανάλωσης (κινητά τηλέφωνα, tablet, ακουστικά Bluetooth, κάμερα, ρολόι, φορητά ηλεκτρονικά προϊόντα ευρείας κατανάλωσης και πολλοί άλλοι ηλεκτρονικοί τομείς.)

Γιατί οι πελάτες επιλέγουν την UNION;

1. Επαγγελματική υπηρεσία προσαρμογής

Διαφορετικά προϊόντα και λύσεις μπορούν να σχεδιαστούν σύμφωνα με τις διαφορετικές ανάγκες των πελατών

2. Γρήγορη δυνατότητα παραγωγής δειγμάτων

Τυπικό δείγμα προϊόντος 2-3 ημερών, νέο προσαρμοσμένο δείγμα 7 εργάσιμων ημερών, προϊόν ανοίγματος καλουπιού 12 ημερών

3. Αυστηρό σύστημα ποιοτικού ελέγχου

Η έννοια της ποιότητας πρώτα διατρέχει ολόκληρη τη διαδικασία παραγωγής και επιθεώρησης και ελέγχει αυστηρά κάθε διαδικασία για να διασφαλίσει την ποιότητα της ικανοποίησης των πελατών.

4. Επεξεργασία με εισαγόμενα εξαρτήματα

Ένας μικρός αριθμός αξόνων βελόνας κατεργάζονται από εισαγόμενα μηχανήματα ακριβείας,
και οι περισσότεροι από τους άξονες βελόνας είναι κατασκευασμένοι από εισαγόμενη ψυχρή σφράγιση για μεγαλύτερη σταθερότητα.

5. Εξοπλισμός δοκιμών υψηλής ακρίβειας

Παρέχετε ακριβείς και ακριβείς δοκιμές για τη συνεχή βελτίωση της ποιότητας των προϊόντων

6. Λογικές διαδικασίες ελέγχου κόστους

Εξοικονομήστε κόστος, εξαλείψτε τα απόβλητα, βελτιστοποιήστε τις διαδικασίες και επισημάνετε την ανταγωνιστικότητα του κόστους

7. Πρότυπα περιβάλλοντος προϊόντων .

Το προϊόν πληροί το πρότυπο EU ROHS και πληροί το αλογόνο

Πώς να παραγγείλετε μαγνητικούς συνδέσμους καλωδίων από την UPE

Βήμα 1: Υποβάλετε τις απαιτήσεις σας
Παρέχετε αυτές τις βασικές λεπτομέρειες:

✅Τύπος συνδέσμου: π.χ., Μόνο φόρτιση, Δεδομένα+Τροφοδοσία (USB-C/HDMI), Pogo Pin, Hybrid

✅Ποσότητα: Εκτιμώμενος ετήσιος όγκος (π.χ., 50K μονάδες/έτος)

✅Ανάγκες προσαρμογής:
.Σχήμα/μέγεθος (π.χ., κυκλικό Ø5mm, ορθογώνιο)
.Βαθμολογία ρεύματος (π.χ., γρήγορη φόρτιση 8A)

.Βαθμολογία IP (π.χ., IPX8 αδιάβροχο)

.Τύπος σήματος (π.χ., USB 2.0 + τροφοδοσία 12V)
Αισθητική (χρώμα, επωνυμία, φινίρισμα επιφάνειας)

✅Τεχνικές προδιαγραφές: Τάση λειτουργίας, κύκλοι ζευγοποίησης, εύρος θερμοκρασίας λειτουργίας

Βήμα 2: Προσφορά & Συμφωνία
Η UPE παρέχει:
.Τιμολόγηση μονάδας (εκπτώσεις όγκου για παραγγελίες 5K+)
.Χρόνος παράδοσης (πρωτότυπα + μαζική παραγωγή)
.Όροι πληρωμής (π.χ., κατάθεση 50%, 50% πριν από την αποστολή)

Οριστικοποίηση: MOQ, χρονοδιάγραμμα παράδοσης, συσκευασία

Βήμα 3: Επιβεβαίωση παραγγελίας & Πληρωμή
Υπογράψτε ένα PO ή επίσημη συμφωνία παραγγελίας

Πληρώστε με ασφάλεια μέσω:
.Τραπεζική μεταφορά (SWIFT/TT)
.PayPal
.Letter of Credit (για μαζικές παραγγελίες)

Βήμα 4: Παραγωγή & Αποστολή
✅Πρωτότυπα: 5-7 ημέρες (έγκριση δείγματος πριν από τη μαζική παραγωγή)

✅Μαζική παραγωγή: 15-20 ημέρες (ευέλικτη κλιμάκωση)

Αποστολή:
.EXW
.Λογιστική παρακολούθησης (DHL, FedEx, θαλάσσιες μεταφορές)

Βήμα 5: Διασφάλιση ποιότητας
✅Πριν από την αποστολή: Η UPE παρέχει αναφορές QC (δοκιμές IP, έλεγχοι συνέχειας)

✅Μετά την παράδοση: Επιθεωρήστε για:
.Ακρίβεια διαστάσεων
.Απόδοση σήματος/ισχύος
.Συνέπεια φινιρίσματος

Όρος πληρωμής:

Κατάθεση 50% (Πληρωμή εκ των προτέρων): Καλύπτει το κόστος παραγωγής (υλικά, εργασία).

Υπόλοιπο 50% (Πληρωμή πριν από την αποστολή): Διασφαλίζει τον ποιοτικό έλεγχο και τη δέσμευση και από τα δύο μέρη.

Τρόπος πληρωμής:

T/T (Τραπεζική μεταφορά), PayPal, OCBC Bank

Σύσταση:

Χρησιμοποιήστε το PayPal για δείγματα (ασφαλέστερο).

Χρησιμοποιήστε T/T για μαζικές παραγγελίες (χαμηλότερα τέλη).

Αποστολή

Οποιαδήποτε ερώτηση, στείλτε στο union@upetech.net
