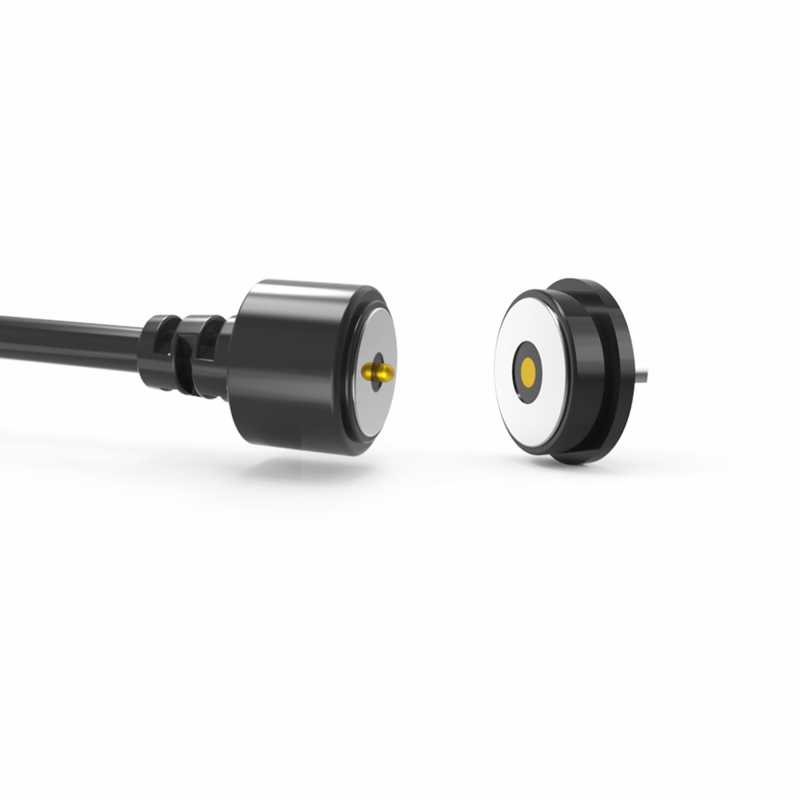

Στρογγυλοί μαγνητικοί σύνδεσμοι καλωδίων τροφοδοσίας για συσκευή περιπολίας περιπολίας

Στρογγυλοί μαγνητικοί σύνδεσμοι καλωδίων τροφοδοσίας για συσκευές περιπολίας περιπολίας, ο μαγνητικός σύνδεσμος καλωδίου έχει το πλεονέκτημα της αυτόματης προσρόφησης, εύκολος στη λειτουργία. Το pogo pin έχει καλή ηλεκτρική αγωγιμότητα, δεν διαβρώνεται εύκολα σε ένα σκληρό περιβάλλον.

Η UPE είναι ένας επαγγελματίας κατασκευαστής προσαρμοσμένων μαγνητικών συνδέσμων, ο σχεδιασμός μας ανταποκρίνεται πάντα στις διαφορετικές ανάγκες των πελατών, ο μαγνητικός σύνδεσμος χρησιμοποιείται ευρέως για ιατρικό εξοπλισμό, ασύρματο εξοπλισμό, έξυπνη συσκευή και έξυπνο σπίτι, εξοπλισμό επικοινωνιών δεδομένων, εξοπλισμό τηλεπικοινωνιών, εξοπλισμό αυτοματισμού και βιομηχανικό εξοπλισμό, οπτικοακουστικό εξοπλισμό και ούτω καθεξής.

Αρσενικός μαγνητικός σύνδεσμος καλωδίου:

...Υλικά:
Pogo Pin: Ορείχαλκος (Επιμετάλλωση εμβόλου & βαρελιού 5U" Min Au πάνω από 60~100U"Ni);
Κέλυφος: μαύρο HTN+30%GF UL94 V-0;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni;
Καλώδιο: μαύρο OD 3.5*2C(TC65*0.08),
Μπουφάν καλωδίου: μαύρο TPE 80A .
Μπουφάν συνδέσμου: μαύρο TPE 80A..
...Μηχανικά:
Δύναμη ελατηρίου: 70g±20g, σε διαδρομή εργασίας 1,0mm.
Πλήρης διαδρομή: 1,2mm.
Μηχανική διάρκεια ζωής: 10000 κύκλοι Min..
...Ηλεκτρικά:
Τάση: 12 V.
Ρεύμα: 3A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...Συμμορφώνεται με ROHS ή REACH.
...Δοκιμή ψεκασμού αλατιού: 48 H.

Θηλυκός μαγνητικός σύνδεσμος:

..Υλικά :
PINr: Χωρίς μόλυβδο C6801, επιμετάλλωση 5U" Min Au πάνω από 60~100U"Ni;
Κέλυφος: Μαύρο HTN+30%GF UL94 V-0 ;
Κέλυφος: Χωρίς μόλυβδο C6801 Επιμετάλλωση Ni;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni
....Ηλεκτρικά:
Τάση: 12,0 V.
Ρεύμα: 3,0A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...Συμμορφώνεται με ROHS ή REACH.
...Δοκιμή ψεκασμού αλατιού: 48H.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση πλακέτας PCB;
2. Διαμόρφωση και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Μπορεί να προστεθεί ένας τερματικός σταθμός μεταφοράς αυτής της πλακέτας PCB;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

 Προσοχή:
1. Ο μαγνήτης χρησιμοποιεί υλικό NdFeB, μπορεί να διατηρήσει τη μαγνητική δύναμη για πάντα (εκτός από υψηλή θερμοκρασία, σπάσιμο, σύνδεση ίδιου πόλου)

2. Ο μαγνήτης υπάρχει μαγνητική παρεμβολή πεδίου

3. Μπορεί να σχεδιάσει προστασία βραχυκυκλώματος

Πώς λειτουργούν οι μαγνητικοί σύνδεσμοι;

. Και οι δύο πλευρές συνδέονται μαγνητικά όταν τοποθετούνται κοντά η μία στην άλλη
. Το φως στο πίσω μέρος του βύσματος υποδεικνύει ότι ρέει ρεύμα
. Όταν οι πλευρές τραβιούνται μακριά, η ροή ρεύματος σταματά αμέσως
. Αποφεύγουν τα βραχυκυκλώματα καθώς οι σύνδεσμοι απωθούν ο ένας τον άλλον και εάν έλκονται είναι στα μονωμένα μέρη (καθώς και οι δύο σύνδεσμοι απελευθερώνουν τον ίδιο μαγνητικό πόλο)

Παράμετρος μαγνητικών συνδέσμων καλωδίων 2Pin:

Τεχνικό σχέδιο αρσενικού μαγνητικού συνδέσμου καλωδίου 2Pin

Τεχνικό σχέδιο θηλυκού μαγνητικού συνδέσμου 2Pin

Reσυνιστώμενη διάταξη pcb

Πλεονεκτήματα του μαγνητικού συνδέσμου:

1) Αυτόματη εμπειρία προσρόφησης. Εύκολη λειτουργία;

2) Χρησιμοποιεί μια μαγνητική διεπαφή για να αφαιρέσει τη συσκευή πιο εύκολα.

3) Υψηλός κύκλος ζωής. Υποστηρίζει 50.000-300.000 επανασυνδέσεις;

4) Είναι εύκολο να προσαρμοστεί αδιάβροχος σχεδιασμός, το θηλυκό μπορεί να επιτύχει προστασία από τη σκόνη και αδιάβροχο (IP68);

5) Υποστηρίζει υψηλό ρεύμα (3A-20A), ταχύτερη επαναφόρτιση;

6) Εξαιρετική βαθμολογία διάβρωσης (48H-120H) πληροί τα σκληρά περιβάλλοντα；

7) Προσαρμοσμένο σχήμα για να ταιριάζει με το σχήμα του προϊόντος, βελτιώστε το σημείο πώλησης του προϊόντος;

8) Τοποθέτηση μαγνήτη, χρήση μαγνητών και δομής για διπλή προστασία κυκλώματος για να διακρίνετε την κατεύθυνση (είναι προσανατολισμένο στον χρήστη και φιλικό προς τον χρήστη)

9) Εξαιρετική επεκτασιμότητα διεπαφής, μπορεί να επιτευχθεί (Power Signal Video Audio Jack Etc);

10) Ο χρόνος ανάπτυξης είναι σύντομος, χαμηλού κόστους καλούπι για προσαρμογή;

11) Παρέχει αξιόπιστη μετάδοση σήματος υψηλής συχνότητας. Ο σύνδεσμος μας είναι USB 2.0

Οι περιοχές εφαρμογής προϊόντων είναι:

Τα πλεονεκτήματά μας:
1) Προσαρμοσμένες λύσεις – Η εξειδικευμένη ομάδα μηχανικών μας ειδικεύεται σε συνδέσμους POGO PIN, μαγνητικούς συνδέσμους φόρτισης και βιομηχανικούς αδιάβροχους συνδέσμους, προσφέροντας γρήγορη υποστήριξη σχεδιασμού και σύντομους κύκλους ανάπτυξης.
2) Ταχεία δημιουργία πρωτοτύπων – Γρήγορη παράδοση δειγμάτων για την κάλυψη επειγουσών απαιτήσεων.
3) Σταθερή ποιότητα & Αξιοπιστία – Συνεπής απόδοση για ασφαλή και αξιόπιστα προϊόντα.
4) Οικονομικά αποδοτικές & Εξαιρετικές υπηρεσίες – Λύσεις υψηλής αξίας προσαρμοσμένες στις ανάγκες των πελατών.
5) Δεσμευόμαστε να παρέχουμε ασφαλή, αξιόπιστα και υψηλής ποιότητας προϊόντα που υπερβαίνουν τις προσδοκίες των πελατών.

6) Η ποιότητα, η ακεραιότητα και η ανώτερη εξυπηρέτηση είναι οι βασικές αρχές που υποστηρίζουμε σταθερά. Ανυπομονούμε ειλικρινά να συνεργαστούμε με περισσότερους συνεργάτες για να αναπτυχθούμε και να πετύχουμε μαζί.

Πώς να παραγγείλετε μαγνητικούς συνδέσμους καλωδίων από την UPE

Βήμα 1: Υποβάλετε τις απαιτήσεις σας
Παρέχετε αυτές τις βασικές λεπτομέρειες:

✅Τύπος συνδέσμου: π.χ., Μόνο φόρτιση, Δεδομένα+Τροφοδοσία (USB-C/HDMI), Pogo Pin, Hybrid

✅Ποσότητα: Εκτιμώμενος ετήσιος όγκος (π.χ., 50K μονάδες/έτος)

✅Ανάγκες προσαρμογής:
. Σχήμα/μέγεθος (π.χ., κυκλικό Ø5mm, ορθογώνιο)
. Βαθμολογία ρεύματος (π.χ., γρήγορη φόρτιση 8A)

. Βαθμολογία IP (π.χ., IPX8 αδιάβροχο)

. Τύπος σήματος (π.χ., USB 2.0 + τροφοδοσία 12V)
Αισθητική (χρώμα, επωνυμία, φινίρισμα επιφάνειας)

✅Τεχνικές προδιαγραφές: Τάση λειτουργίας, κύκλοι ζευγοποίησης, εύρος θερμοκρασίας λειτουργίας

Βήμα 2: Προσφορά & Συμφωνία
Η UPE παρέχει:
. Τιμολόγηση μονάδας (εκπτώσεις όγκου για παραγγελίες 5K+)
. Χρόνος παράδοσης (δημιουργία πρωτοτύπων + μαζική παραγωγή)
. Όροι πληρωμής (π.χ., κατάθεση 50%, 50% πριν από την αποστολή)

Οριστικοποίηση: MOQ, χρονοδιάγραμμα παράδοσης, συσκευασία

Βήμα 3: Επιβεβαίωση παραγγελίας & Πληρωμή
Υπογράψτε ένα PO ή επίσημη συμφωνία παραγγελίας

Πληρώστε με ασφάλεια μέσω:
. Τραπεζική μεταφορά (SWIFT/TT)
. PayPal
. Πιστωτική επιστολή (για μαζικές παραγγελίες)

Βήμα 4: Παραγωγή & Αποστολή
✅Δημιουργία πρωτοτύπων: 5-7 ημέρες (έγκριση δείγματος πριν από τη μαζική παραγωγή)

✅Μαζική παραγωγή: 15-20 ημέρες (ευέλικτη κλιμάκωση)

Αποστολή:
.EXW
. Παρακολούθηση logistics (DHL, FedEx, θαλάσσιες μεταφορές)

Βήμα 5: Διασφάλιση ποιότητας
✅Πριν από την αποστολή: Η UPE παρέχει αναφορές QC (δοκιμές IP, έλεγχοι συνέχειας)

✅Μετά την παράδοση: Επιθεωρήστε για:
. Ακρίβεια διαστάσεων
. Απόδοση σήματος/ισχύος
. Συνέπεια φινιρίσματος
