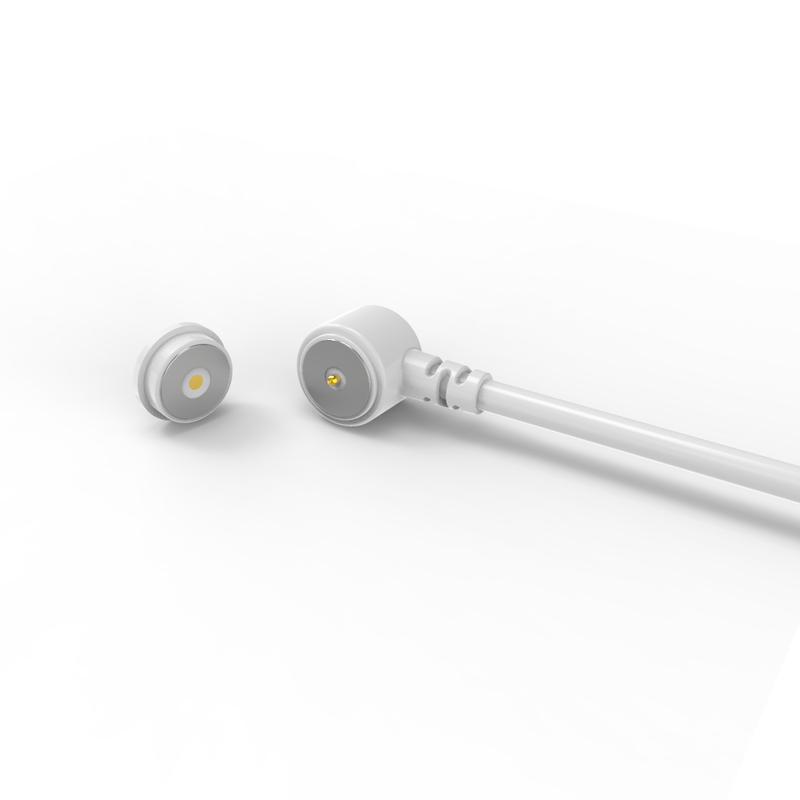

Στρογγυλό αρσενικό και θηλυκό μαγνητικό καλώδιο φόρτισης με ακροδέκτη pogo pin

 Στρογγυλό αρσενικό και θηλυκό μαγνητικό βύσμα καλωδίου φόρτισης pogo pin, ο μαγνητικός σύνδεσμος καλωδίου έχει το πλεονέκτημα της αυτόματης προσρόφησης, εύκολο στη λειτουργία. Το pogo pin έχει καλή ηλεκτρική αγωγιμότητα, δεν διαβρώνεται εύκολα σε ένα σοβαρό περιβάλλον.

Union Precision Electronics Co., Ltd. είναι ένας επαγγελματίας κατασκευαστής που ειδικεύεται στην Ε&Α και την παραγωγή εξαρτημάτων σύνδεσης.

Ως κορυφαία εταιρεία στην βιομηχανία συνδέσμων της Κίνας, επικεντρωνόμαστε στην παροχή ανταγωνιστικών λύσεων, συμπεριλαμβανομένων των συνδέσμων pogo pin,

μαγνητικών συνδέσμων και βιομηχανικών αδιάβροχων συνδέσμων.

Τα προϊόντα μας χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, όπως:

Τηλεπικοινωνίες, Ιατρικές Συσκευές, Αεροδιαστημική, Αυτοκινητοβιομηχανία, Ασύρματος Εξοπλισμός,

Φορέσιμη Τεχνολογία, Εξοπλισμός Βιομηχανικών Δοκιμών (π.χ., smartphones, τηλεοράσεις, tablet, κονσόλες παιχνιδιών, συσκευές εκμάθησης κ.λπ.)

Περιφερειακά Υπολογιστών Με ισχυρή παγκόσμια παρουσία, τα προϊόντα μας εξάγονται κυρίως στην Ευρώπη,

στις Ηνωμένες Πολιτείες, στον Καναδά και σε ανεπτυγμένες περιοχές σε όλη την Ασία.

Η UPE είναι εξοπλισμένη με προηγμένη τεχνολογία και σύγχρονες τεχνικές παραγωγής. Είμαστε πιστοποιημένοι κατά ISO9001 και ISO14001, διασφαλίζοντας ότι όλα τα προϊόντα μας συμμορφώνονται με τα περιβαλλοντικά πρότυπα RoHS της ΕΕ.

Αρσενικός μαγνητικός σύνδεσμος καλωδίου:

...Υλικά:
Pogo Pin: Brass (Επιμετάλλωση εμβόλου & βαρελιού 5U" Min Au over 60~100U"Ni);
Housing: White LCP+30%GF/LCP UL94 V-0;
Magnet: NdFeB N52 Επιμετάλλωση Ni;
Cable: White OD 3.5*2C(TC65*0.08),
Wire Jacket: White TPE 80A .
Connector Jacket: White TPE 80A..
...Μηχανικά:
Δύναμη ελατηρίου: 70g±20g, σε διαδρομή εργασίας 1,0mm.
Πλήρης διαδρομή: 1,2mm.
Μηχανική διάρκεια ζωής: 10000 κύκλοι Min..
...Ηλεκτρικά:
Τάση: 12 V.
Ρεύμα: 3A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτή και σύντομη δοκιμή.
...ROHS ή REACH συμβατό προϊόν.
...Δοκιμή ψεκασμού αλατιού: 48 H.

Θηλυκός μαγνητικός σύνδεσμος:

..Υλικά :
PINr: Χωρίς μόλυβδο C6801, επιμετάλλωση 5U" Min Au over 60~100U"Ni;
Housing: White LCP+30%GF UL94 V-0 ;
Shell: Χωρίς μόλυβδο C6801 Επιμετάλλωση Ni;
Magnet: NdFeB N52 Επιμετάλλωση Ni
....Ηλεκτρικά:
Τάση: 12,0 V.
Ρεύμα: 3,0A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτή και σύντομη δοκιμή.
...ROHS ή REACH συμβατό προϊόν.
...Δοκιμή ψεκασμού αλατιού: 48H.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση πλακέτας PCB;
2. Σχηματισμός και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Ένα τερματικό μεταφοράς αυτής της πλακέτας PCB μπορεί να προστεθεί;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

 Προσοχή:
1. Το μαγνήτη χρησιμοποιεί υλικό NdFeB, μπορεί να διατηρήσει τη μαγνητική δύναμη για πάντα (εκτός από υψηλή θερμοκρασία, σπασμένο, σύνδεση ίδιου πόλου)

2. Ο μαγνήτης υπάρχει μαγνητική παρεμβολή πεδίου

3. Μπορεί να σχεδιάσει προστασία βραχυκυκλώματος

Πώς λειτουργούν οι μαγνητικοί σύνδεσμοι;

. Και οι δύο πλευρές συνδέονται μαγνητικά όταν τοποθετούνται κοντά η μία στην άλλη
. Το φως στο πίσω μέρος του βύσματος υποδεικνύει ότι ρέει ρεύμα
. Όταν οι πλευρές τραβιούνται, η ροή ρεύματος σταματά αμέσως
. Αποφεύγουν τα βραχυκυκλώματα καθώς οι σύνδεσμοι απωθούν ο ένας τον άλλον και εάν έλκονται είναι στα μονωμένα μέρη (καθώς και οι δύο σύνδεσμοι απελευθερώνουν τον ίδιο μαγνητικό πόλο)

Παράμετρος μαγνητικών συνδέσμων καλωδίων 2Pin:

Τεχνικό σχέδιο αρσενικού μαγνητικού συνδέσμου καλωδίου 2Pin

Τεχνικό σχέδιο θηλυκού μαγνητικού συνδέσμου 2Pin

Reσυνιστώμενη διάταξη pcb

Πλεονεκτήματα του μαγνητικού συνδέσμου:

. Ανθρωποκεντρικός σχεδιασμός αυτόματης προσρόφησης συνδεδεμένης εμπειρίας. Εύκολη λειτουργία
. Χρησιμοποιεί μια μαγνητική διεπαφή για να αφαιρέσει τη συσκευή πιο εύκολα
. Λειτουργεί σε έναν μακρύ κύκλο ζωής. Υποστηρίζει 100.000-200.000 επανασυνδέσεις
. Υποστηρίζει υψηλό ρεύμα (5A-10A), ταχύτερη επαναφόρτιση, με λιγότερο χρόνο λειτουργίας
. Εξαιρετική βαθμολογία διάβρωσης (48H-120H) πληροί τα σκληρά περιβάλλοντα
. Εξαιρετική επεκτασιμότητα διεπαφής, μπορεί να επιτευχθεί

Οι περιοχές εφαρμογής προϊόντων είναι:

. Φορέσιμες συσκευές (έξυπνα ρολόγια, εντοπιστής κατοικίδιων, έξυπνο βραχιόλι) φόρτιση/καλώδιο
. Φορητός υπολογιστής, tablet PC, PDA, τερματικό χειρός δεδομένων;
. Ιατρικός εξοπλισμός, ασύρματες συσκευές, εξοπλισμός επικοινωνιών δεδομένων, τηλεπικοινωνιακός εξοπλισμός, εξοπλισμός αυτοματισμού και βιομηχανικός εξοπλισμός;
. Αεροπορία, αεροδιαστημική, στρατιωτικές επικοινωνίες και στρατιωτικά ηλεκτρονικά
. Αυτοκίνητο, πλοήγηση αυτοκινήτου, εξοπλισμός δοκιμών και μέτρησης

Γιατί να επιλέξετε UPE;

Δέσμευση στην ποιότητα και τη συνεργασία

Με γνώμονα τις αρχές της ποιότητας, της ακεραιότητας και της εξαιρετικής εξυπηρέτησης, προσβλέπουμε ειλικρινά στη συνεργασία με περισσότερους συνεργάτες για την επίτευξη αμοιβαίας επιτυχίας.

Από την προμήθεια υλικών και τα δείγματα δοκιμών καλουπιών έως την πλήρη παραγωγή, εφαρμόζουμε αυστηρούς ελέγχους στρώμα προς στρώμα και ολοκληρωμένο ποιοτικό έλεγχο.

Αυτό διασφαλίζει ότι κάθε προϊόν πληροί τις απαιτήσεις των πελατών, με ποσοστό χωρίς ελαττώματα που υπερβαίνει το 98%.

Δίνοντας προτεραιότητα στην ακρίβεια και την αξιοπιστία σε κάθε στάδιο, εγγυόμαστε σταθερή αριστεία στην παράδοση.

Συνεχής καινοτομία για την αριστεία

Για να παραμείνει μπροστά σε μια ανταγωνιστική αγορά και να προσφέρει ανώτερη ποιότητα προϊόντων, η εταιρεία μας δεν σταματά ποτέ να επενδύει σε τεχνολογία αιχμής και προηγμένο εξοπλισμό.

Με τη συνεχή αναβάθμιση των δυνατοτήτων μας, διασφαλίζουμε ότι κάθε προϊόν πληροί τα υψηλότερα πρότυπα απόδοσης και αξιοπιστίας.

Πώς να παραγγείλετε μαγνητικούς συνδέσμους καλωδίων από την UPE

Βήμα 1: Υποβάλετε τις απαιτήσεις σας
Παρέχετε αυτές τις βασικές λεπτομέρειες:

✅Τύπος συνδέσμου: π.χ., Μόνο φόρτιση, Δεδομένα+Ισχύς (USB-C/HDMI), Pogo Pin, Hybrid

✅Ποσότητα: Εκτιμώμενος ετήσιος όγκος (π.χ., 50K μονάδες/έτος)

✅Ανάγκες προσαρμογής:
. Σχήμα/μέγεθος (π.χ., κυκλικό Ø5mm, ορθογώνιο)
. Ονομαστική τιμή ρεύματος (π.χ., 8A γρήγορη φόρτιση)

. Βαθμολογία IP (π.χ., IPX8 αδιάβροχο)

. Τύπος σήματος (π.χ., USB 2.0 + ισχύς 12V)
Αισθητική (χρώμα, επωνυμία, φινίρισμα επιφάνειας)

✅Τεχνικές προδιαγραφές: Τάση λειτουργίας, κύκλοι ζευγοποίησης, εύρος θερμοκρασίας λειτουργίας

Βήμα 2: Προσφορά & Συμφωνία
Η UPE παρέχει:
. Τιμολόγηση μονάδας (εκπτώσεις όγκου για παραγγελίες 5K+)
. Χρόνος παράδοσης (πρωτότυπα + μαζική παραγωγή)
. Όροι πληρωμής (π.χ., κατάθεση 50%, 50% πριν από την αποστολή)

Οριστικοποίηση: MOQ, χρονοδιάγραμμα παράδοσης, συσκευασία

Βήμα 3: Επιβεβαίωση παραγγελίας & Πληρωμή
Υπογράψτε ένα PO ή επίσημη συμφωνία παραγγελίας

Πληρώστε με ασφάλεια μέσω:
. Τραπεζική μεταφορά (SWIFT/TT)
. PayPal
. Πιστωτική επιστολή (για μαζικές παραγγελίες)

Βήμα 4: Παραγωγή & Αποστολή
✅Πρωτότυπα: 5-7 ημέρες (έγκριση δείγματος πριν από τη μαζική παραγωγή)

✅Μαζική παραγωγή: 15-20 ημέρες (ευέλικτη κλιμάκωση)

Αποστολή:
.EXW
. Παρακολούθηση logistics (DHL, FedEx, θαλάσσιες μεταφορές)

Βήμα 5: Διασφάλιση ποιότητας
✅Πριν από την αποστολή: Η UPE παρέχει αναφορές QC (δοκιμές IP, έλεγχοι συνέχειας)

✅Μετά την παράδοση: Επιθεωρήστε για:
. Ακρίβεια διαστάσεων
. Απόδοση σήματος/ισχύος
. Συνέπεια φινιρίσματος

Όρος πληρωμής:

Κατάθεση 50% (Πληρωμή εκ των προτέρων): Καλύπτει το κόστος παραγωγής (υλικά, εργασία).

Υπόλοιπο 50% (Πληρωμή πριν από την αποστολή): Διασφαλίζει τον ποιοτικό έλεγχο και τη δέσμευση και από τα δύο μέρη.

Μέθοδος πληρωμής:

T/T (Τραπεζική μεταφορά), PayPal, Τράπεζα OCBC

Σύσταση:

Χρησιμοποιήστε το PayPal για δείγματα (ασφαλέστερο).

Χρησιμοποιήστε T/T για μαζικές παραγγελίες (χαμηλότερα τέλη).
