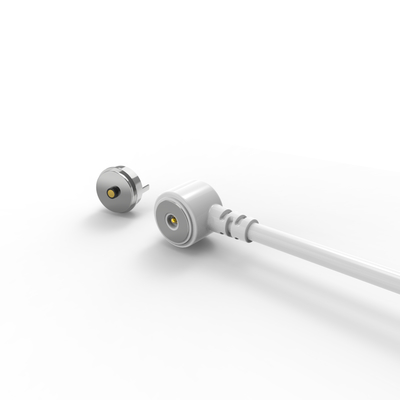

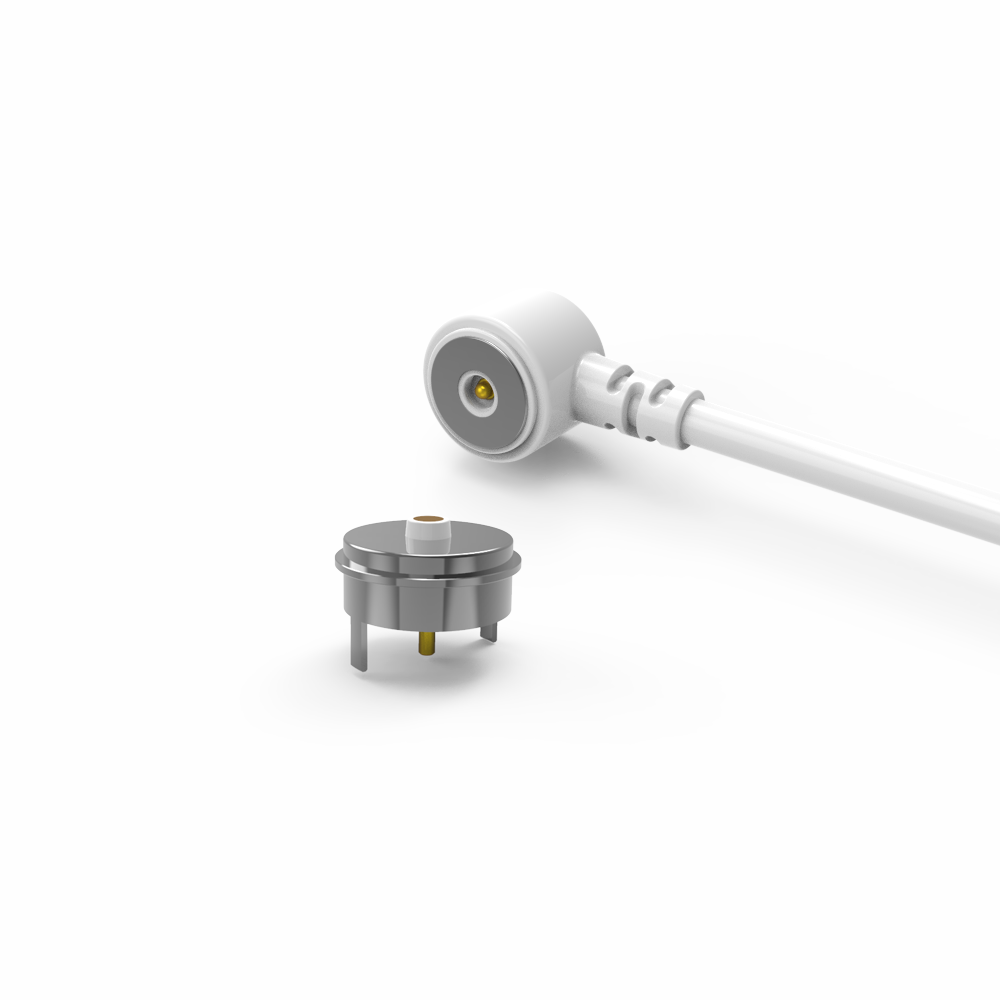

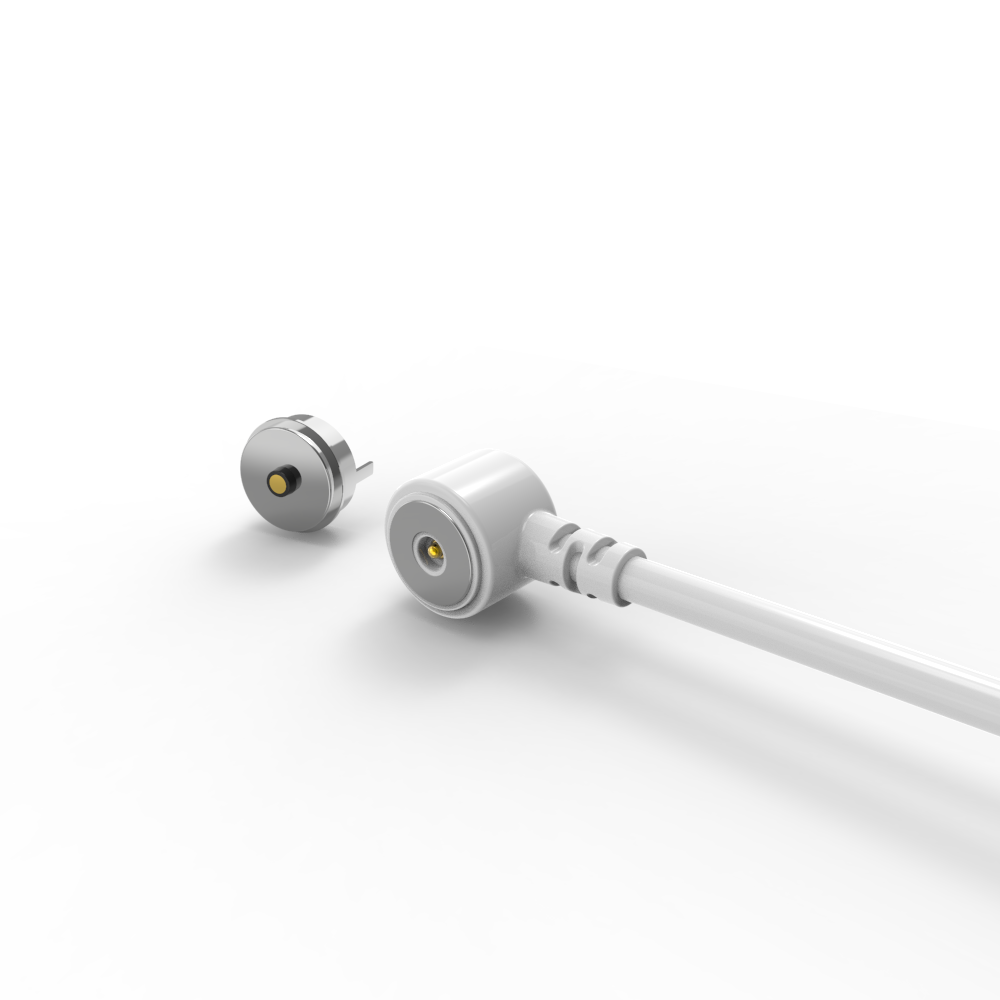

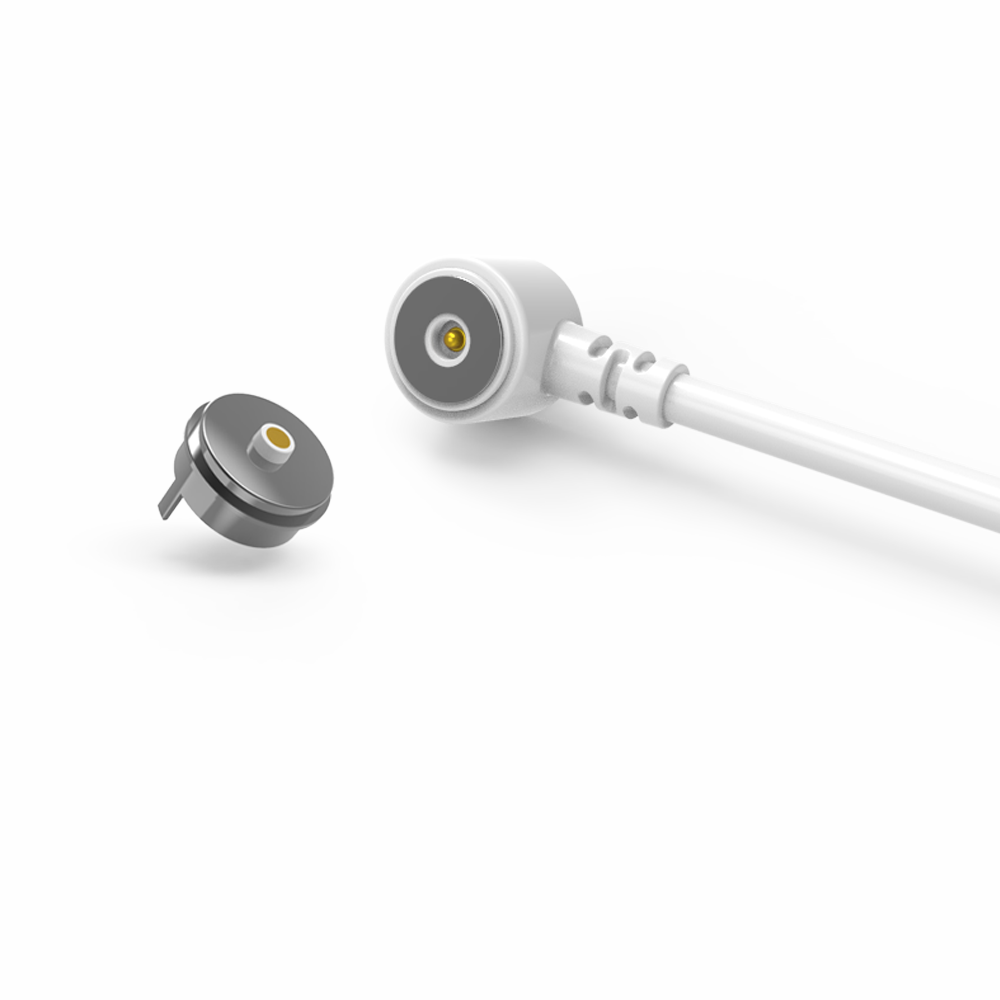

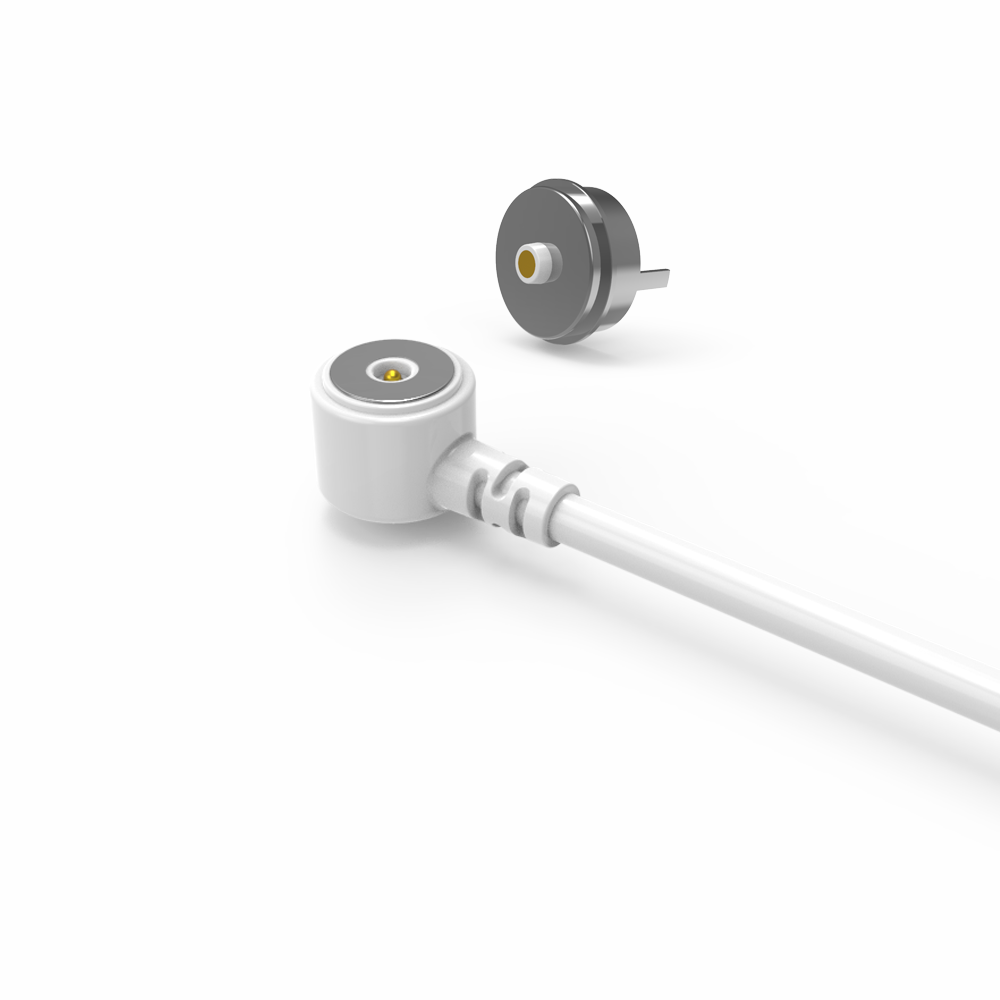

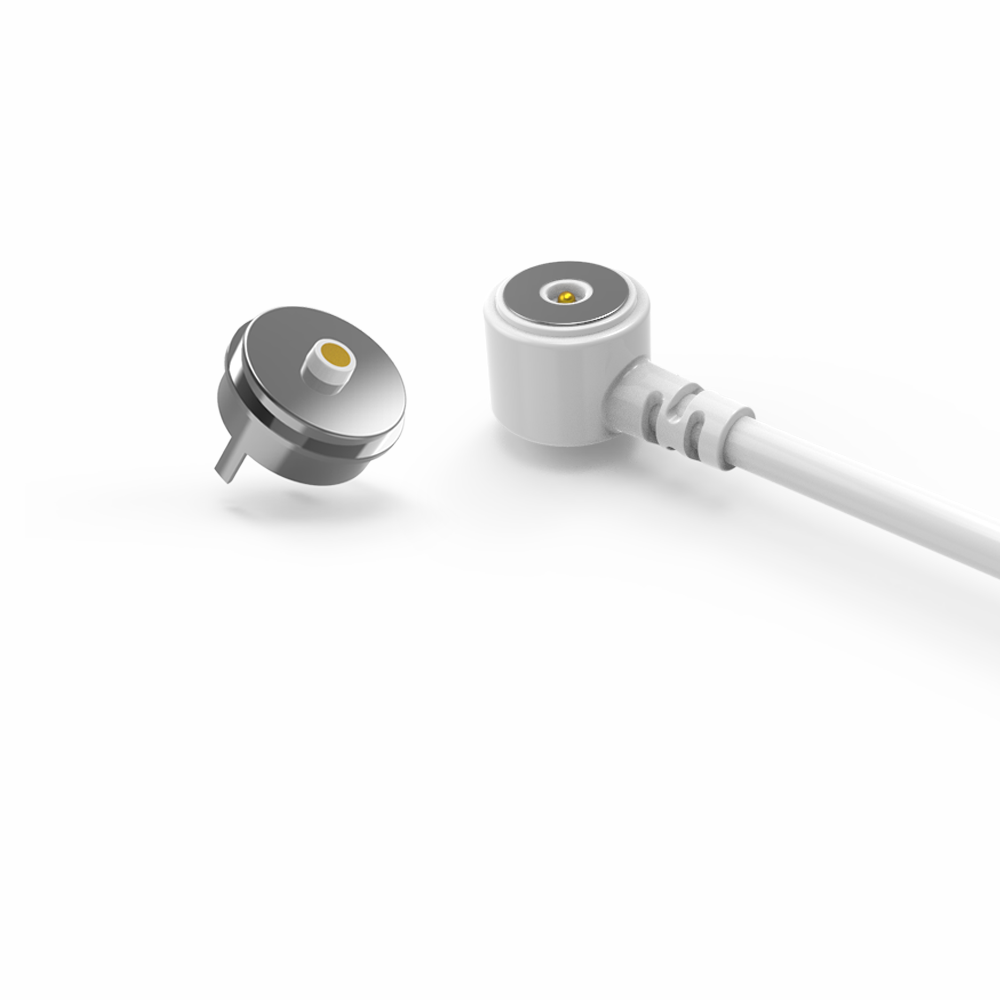

Λευκός ανδρός και θηλυκός μαγνητικός καλωδιακός σύνδεσμος για λωρίδες LED

Λευκό αρσενικό και θηλυκό μαγνητικό βύσμα pogo pin  συνδετήρας καλωδίου για λωρίδες LED.

UPE: Επαγγελματίας Κατασκευαστής Μαγνητικών Συνδέσμων Υψηλής Απόδοσης & Μαγνητικών Συνδέσμων Καλωδίων

Η UPE ειδικεύεται στο σχεδιασμό και την κατασκευή premium μαγνητικών συνδέσμων και μαγνητικών συνδέσμων καλωδίων φόρτισης. Τα προϊόντα μας είναι σχεδιασμένα για αξιοπιστία και ασφάλεια, με:

.Εξαιρετική Ανθεκτικότητα: Υψηλές βαθμολογίες κύκλου ζωής για μακροχρόνια απόδοση.

.Ενισχυμένη Ασφάλεια: Ενσωματωμένη προστασία βραχυκυκλώματος.

.Ισχυρός & Ασφαλής Μαγνητισμός: Εξασφαλίζει μια αξιόπιστη σύνδεση που αποσυνδέεται με ασφάλεια όταν χρειάζεται.

.Δέσμευση στην Καινοτομία: Εστιάζουμε συνεχώς στην ανάπτυξη προηγμένων, υψηλής απόδοσης λύσεων συνδέσμων.

 Προσοχή:
1. Το μαγνήτη χρησιμοποιεί υλικό NdFeB, μπορεί να διατηρήσει τη μαγνητική δύναμη για πάντα (εκτός από υψηλή θερμοκρασία, σπάσιμο, σύνδεση ίδιου πόλου)

2. Ο μαγνήτης υπάρχει μαγνητική παρεμβολή πεδίου

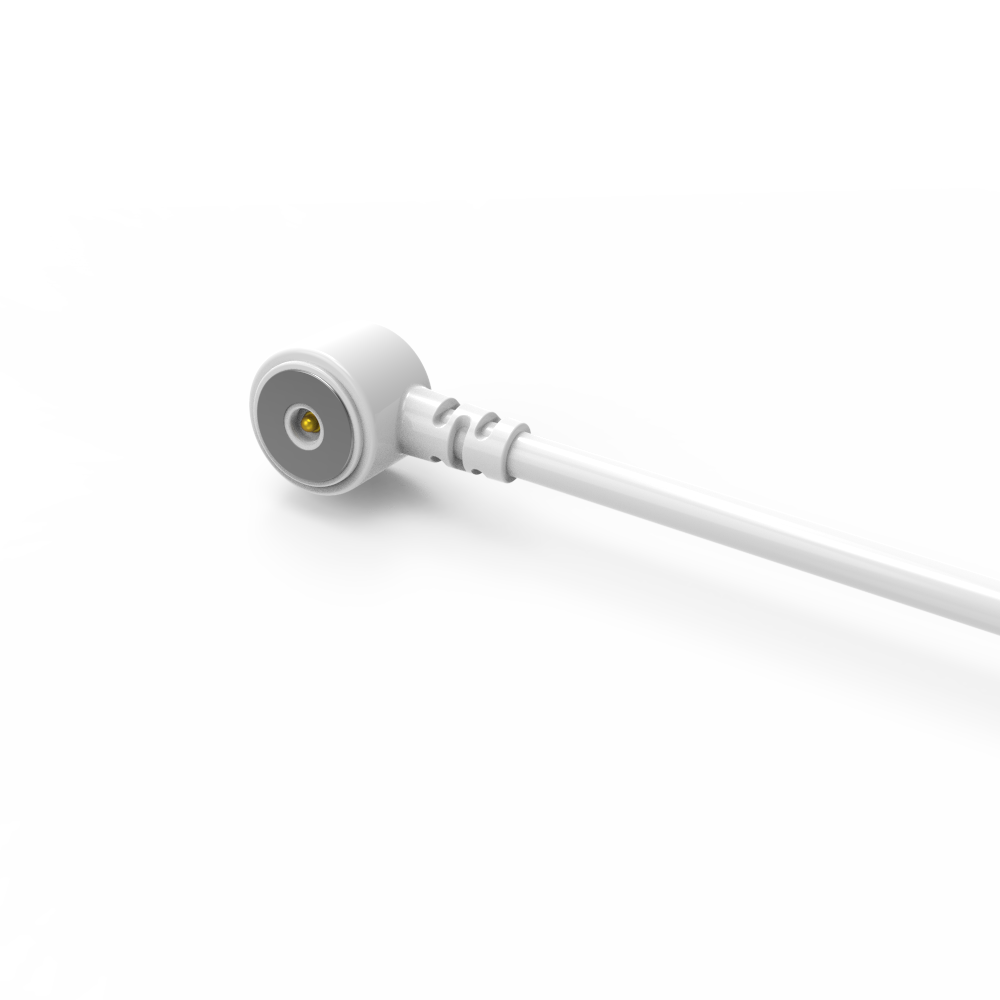

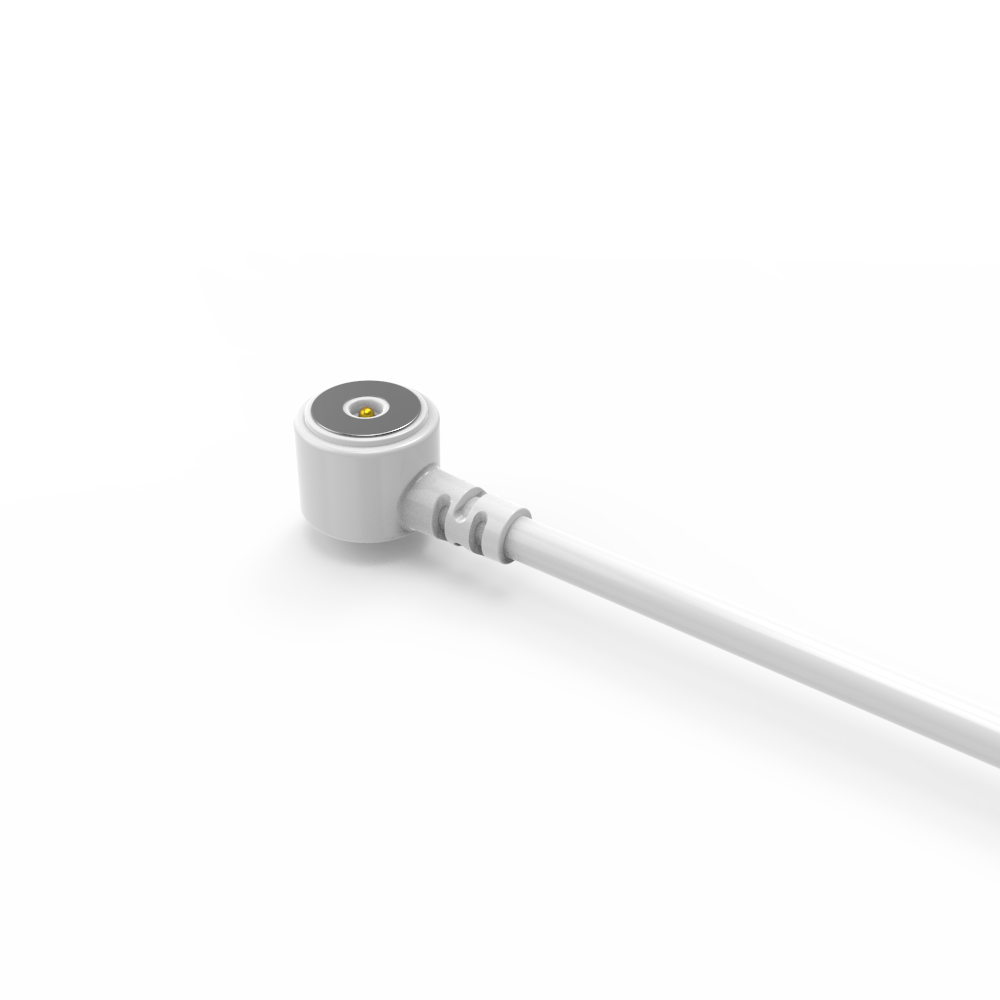

Αρσενικός μαγνητικός σύνδεσμος καλωδίου:

...Υλικά:
Pogo Pin: Ορείχαλκος (Επιμετάλλωση εμβόλου & βαρελιού 5U" Min Au over 60~100U"Ni);
Κέλυφος: Λευκό LCP+30%GF UL94 V-0;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni;
Καλώδιο:Λευκό OD 3.5*2C(TC65*0.08),
Μπουφάν καλωδίου: Λευκό TPE 90A .
Μπουφάν συνδετήρα: Λευκό TPE 90A..
...Μηχανικά:
Δύναμη ελατηρίου: 70g±20g,at 1.0mm working storke.
Πλήρης διαδρομή: 1.2mm.
Μηχανική διάρκεια ζωής: 10000 κύκλοι Min..
...Ηλεκτρικά:
Τάση: 12 V.
Ρεύμα: 3A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...ROHS ή REACH συμβατό προϊόν.
...Δοκιμή ψεκασμού αλατιού: 48 H.

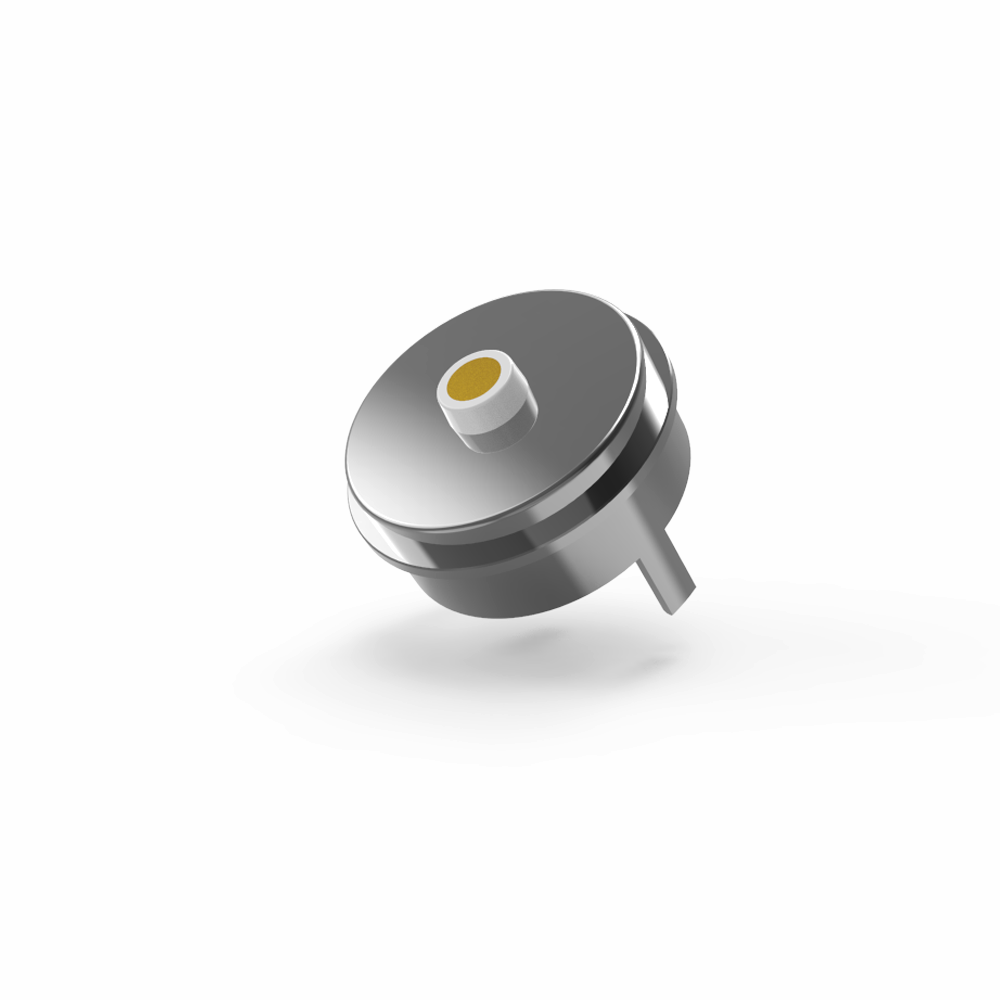

Θηλυκός μαγνητικός σύνδεσμος:

..Υλικά :
PINr: Χωρίς μόλυβδο C6801, επιμετάλλωση 5U" Min Au over 60~100U"Ni;
Κέλυφος: Λευκό LCP+30%GF UL94 V-0;
Κέλυφος: Χωρίς μόλυβδο C6801 Επιμετάλλωση Ni;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni
....Ηλεκτρικά:
Τάση: 12.0 V.
Ρεύμα: 5.0A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...ROHS ή REACHσυμβατό προϊόν.
...Δοκιμή ψεκασμού αλατιού: 48H.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση πλακέτας PCB plug-in;
2. Σχηματισμός και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Μπορεί να προστεθεί ένας τερματικός μεταφοράς αυτής της πλακέτας PCB;
4. Χύτευση με έγχυση καλουπώματος ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

Παράμετρος κυκλικών 2Pin Magnetic Cable Connectors:

Κυκλικό 2Pin  Αρσενικό Μαγνητικό Σχέδιο Συνδέσμου Καλωδίου

Κυκλικό 2Pin  Θηλυκό Μαγνητικό Σχέδιο Συνδέσμου

Reσυνιστώμενη διάταξη pcb

Πλεονεκτήματα του μαγνητικού συνδέσμου:

●Ανθρωποποίηση σχεδιασμού αυτόματης εμπειρίας σύνδεσης προσρόφησης;

●Ανθρωποποιημένη προστασία από πτώση: είναι εύκολο να αφαιρεθεί από τη διεπαφή φόρτισης, και δεν είναι εύκολο να αφαιρεθεί η συσκευή;

●Διάρκεια ζωής: έως 100.000-200.000 κύκλοι;

●Αδιάβροχος σχεδιασμός: το θηλυκό άκρο της συσκευής μπορεί να είναι ανθεκτικό στη σκόνη και αδιάβροχο (IPX8);

●Γρήγορος χρόνος φόρτισης: ο σχεδιασμός μαγνητικού συνδέσμου 5A-10A αντέχει στη μετάδοση μεγάλου ρεύματος;

●Η εμφάνιση του μαγνητικού συνδέσμου μπορεί να ταιριάζει σύμφωνα με το σχεδιασμό της συσκευής εφαρμογής του πελάτη;

●Σχεδιασμός δομής αντι-βραχυκυκλώματος προϊόντος και ασφαλής;

●Πραγματοποιήστε μετάδοση σήματος υψηλής συχνότητας, μπορεί να αντικαταστήσει την παραδοσιακή λειτουργία USB2.0 HDMI 1.3 Μετάδοση σήματος βίντεο και ήχου

●Οι εξοικονομητικοί θηλυκοί σύνδεσμοι και οι προσαρμογείς PCB μπορούν να επιτύχουν συνδέσεις τύπου pogo και SMT DIP patch cord

●Η εξαιρετική βαθμίδα αντοχής στη διάβρωση (48H-120H) πληροί τις απαιτήσεις για χρήση σε σκληρά περιβάλλοντα

●Εξαιρετικές επεκτάσιμες διεπαφές, οι οποίες μπορούν να υλοποιήσουν (Power Signal, Video Audio, Jack, Etc.)

●Ο χρόνος ανάπτυξης είναι σύντομος, το κόστος κατασκευής καλουπιών είναι χαμηλό και είναι κατάλληλο για προσαρμογή

Εφαρμογή προϊόντων:

1. Αεροδιαστημική, ιατρικές συσκευές, ηλεκτρονικά συστήματα επί του οχήματος, μικρές οικιακές συσκευές, αυτοματοποιημένος βιομηχανικός εξοπλισμός, εξοπλισμός επικοινωνίας δεδομένων, εξοπλισμός βιομηχανικής επιθεώρησης, ασύρματες συσκευές, έξυπνα οχήματα που κινούνται με τροχιά
2: Συσκευές εικονικής πραγματικότητας (VR), συσκευές μη επανδρωμένων εναέριων οχημάτων, έξυπνες συσκευές ρομπότ
3: Έξυπνα φορητά προϊόντα, έξυπνα προϊόντα εντοπισμού (έξυπνα ρολόγια παιδιών, έξυπνα βραχιόλια, φορητά κινητά τηλέφωνα, ακουστικά Bluetooth κ.λπ.)
4: Έξυπνες οικιακές συσκευές, έξυπνες φορητές τερματικές συσκευές, έξυπνος εξοπλισμός υγιεινής, έξυπνος εξοπλισμός υπαίθριων σπορ, έξυπνες συσκευές φυσικοθεραπείας και ομορφιάς
5: Ηλεκτρονικά είδη ευρείας κατανάλωσης, μικρές οικιακές συσκευές (εκτυπωτές, έξυπνα τηλέφωνα, υπολογιστές, κάμερες, οπτικοακουστικός εξοπλισμός, PDA)

Γιατί να μας επιλέξετε;

1. Ομάδα Ε&Α ανεξάρτητη ικανότητα σχεδιασμού και ανάπτυξης, μπορεί να προσαρμοστεί με την ανάπτυξη προϊόντων. χρειάζεστε μόνο ένα ID, θα κάνουμε τα υπόλοιπα για εσάς, δωρεάν ανάπτυξη, χρόνος Ε&Α 3-5 εργάσιμες ημέρες.

2. Έργα προϊόντων πολλαπλών προγραμμάτων επιλογής, στρογγυλά, τετράγωνα, ορθογώνια, σε σχήμα σύνδεσης με την ευέλικτη χρήση του τρόπου για να επιτευχθεί όμορφη εμφάνιση, εξοικονόμηση χώρου, εύκολη σύνδεση, η μαγνητική δύναμη μπορεί να φτάσει από 1N έως 30N.

3. Τρόπος σύνδεσης: μαγνήτης σε μαγνήτη, μαγνήτης σε κράμα, μαγνήτης σε λαμαρίνα και ούτω καθεξής, για να καλύψουν διαφορετικές δομές και εφαρμογές, να αποφύγουν τις μαγνητικές παρεμβολές πεδίου, να χρησιμοποιήσουν μαγνήτη NdFeB, μπορεί να διατηρήσει τη μαγνητική δύναμη για πάντα.

Πώς να παραγγείλετε τον μαγνητικό σύνδεσμο καλωδίου

Βήμα 1: Υποβάλετε τις απαιτήσεις σας
Παρέχετε αυτές τις βασικές λεπτομέρειες:

✅Τύπος συνδέσμου: π.χ., Μόνο φόρτιση, Δεδομένα+Τροφοδοσία (USB-C/HDMI), Pogo Pin, Hybrid

✅Ποσότητα: Εκτιμώμενος ετήσιος όγκος (π.χ., 50K μονάδες/έτος)

✅Ανάγκες προσαρμογής:
.Σχήμα/μέγεθος (π.χ., κυκλικό Ø5mm, ορθογώνιο)
.Βαθμολογία ρεύματος (π.χ., γρήγορη φόρτιση 8A)

.Βαθμολογία IP (π.χ., IPX8 αδιάβροχο)

.Τύπος σήματος (π.χ., USB 2.0 + τροφοδοσία 12V)
Αισθητική (χρώμα, επωνυμία, φινίρισμα επιφάνειας)

✅Τεχνικές προδιαγραφές: Τάση λειτουργίας, κύκλοι ζευγοποίησης, εύρος θερμοκρασίας λειτουργίας

Βήμα 2: Προσφορά & Συμφωνία
Η UPE παρέχει:
.Τιμολόγηση μονάδας (εκπτώσεις όγκου για παραγγελίες 5K+)
.Χρόνος παράδοσης (πρωτότυπα + μαζική παραγωγή)
.Όροι πληρωμής (π.χ., κατάθεση 50%, 50% πριν από την αποστολή)

Οριστικοποίηση: MOQ, χρονοδιάγραμμα παράδοσης, συσκευασία

Βήμα 3: Επιβεβαίωση παραγγελίας & Πληρωμή
Υπογράψτε ένα PO ή επίσημη συμφωνία παραγγελίας

Πληρώστε με ασφάλεια μέσω:
.Τραπεζική μεταφορά (SWIFT/TT)
.PayPal
.Letter of Credit (για μαζικές παραγγελίες)

Βήμα 4: Παραγωγή & Αποστολή
✅Πρωτότυπα: 5-7 ημέρες (έγκριση δείγματος πριν από τη μαζική παραγωγή)

✅Μαζική παραγωγή: 15-20 ημέρες (ευέλικτη κλιμάκωση)

Αποστολή:
.EXW
.Λογιστική παρακολούθησης (DHL, FedEx, θαλάσσιες μεταφορές)

Βήμα 5: Διασφάλιση ποιότητας
✅Πριν από την αποστολή: Η UPE παρέχει αναφορές QC (δοκιμές IP, έλεγχοι συνέχειας)

✅Μετά την παράδοση: Επιθεωρήστε για:
.Ακρίβεια διαστάσεων
.Απόδοση σήματος/ισχύος
.Συνέπεια φινιρίσματος
