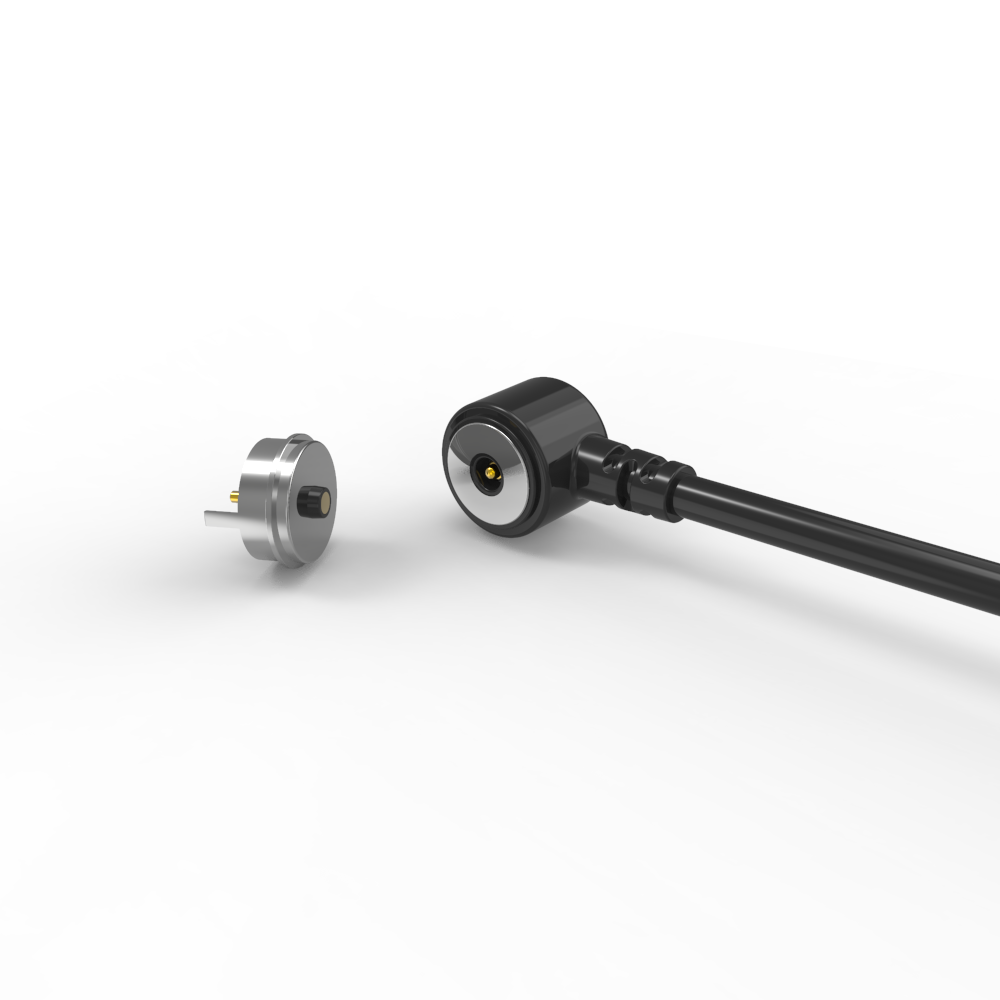

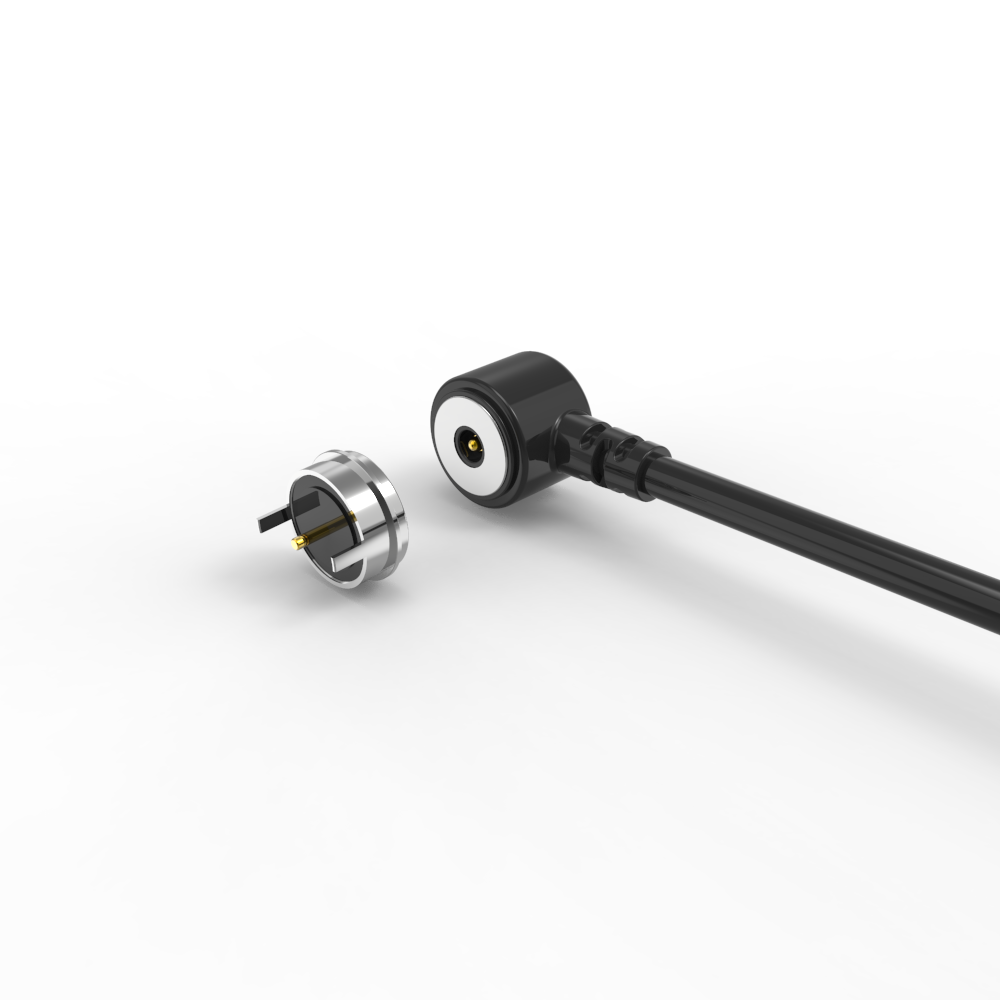

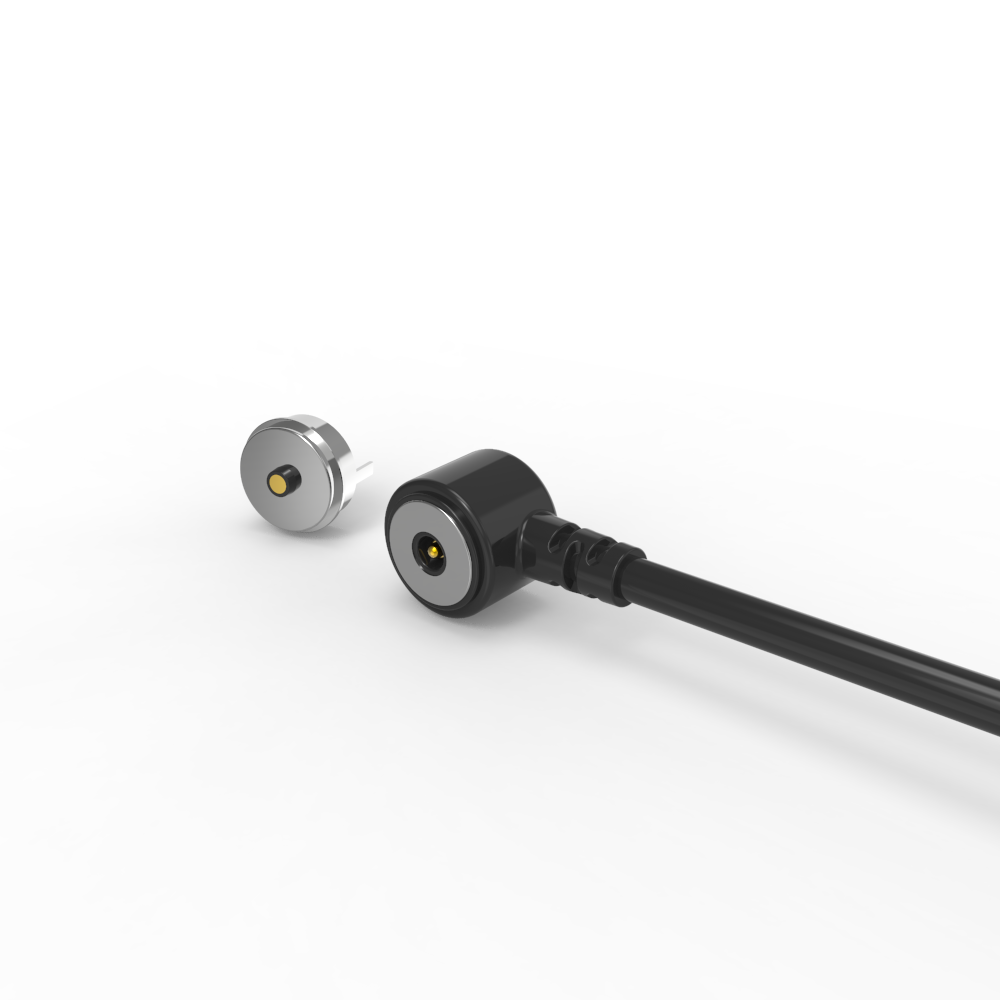

Στρογγυλό αρσενικό και θηλυκό καλώδιο μαγνητικής φόρτισης για θερμικό κουτί μεσημεριανού φαγητού

Στρογγυλό αρσενικό και θηλυκό  μαγνητικό βύσμα καλωδίου φόρτισης για θερμικό κουτί γεύματος, ο μαγνητικός πείρος pogo έχει το πλεονέκτημα της αυτόματης προσρόφησης, εύκολο στη λειτουργία. Ο πείρος pogo έχει καλή ηλεκτρική αγωγιμότητα, δεν διαβρώνεται εύκολα σε ένα σοβαρό περιβάλλον.

Η Union Precision Electronic Co.,Ltd (UPE)  δεσμεύεται για την κατασκευή υψηλής ποιότητας Pogo Pin, συνδέσμων Pogo Pin, μαγνητικών συνδέσμων και τον σχεδιασμό, την ανάπτυξη, την παραγωγή και τις πωλήσεις υποστηρικτικών προϊόντων ως εταιρεία υψηλής τεχνολογίας.

Έχουμε τηρήσει τη συνεχή τεχνολογική καινοτομία και τα προϊόντα υψηλής ποιότητας ως πυρήνα της ανάπτυξης της εταιρείας, μια επαγγελματική και έμπειρη τεχνική ομάδα έχει περισσότερα από 15 χρόνια εμπειρίας στη σχετική βιομηχανία συνδέσμων. Η UPE έχει πολυετή εργασιακή εμπειρία στην ανάπτυξη και κατασκευή προϊόντων. Η UPE διασφαλίζει την ποιότητα των προϊόντων κατά τη διάρκεια του σχεδιασμού, της ανάπτυξης και της κατασκευής των προϊόντων. Ταυτόχρονα, μπορεί επίσης να παρέχει στους πελάτες τεχνική υποστήριξη, όπως σύγχρονη ανάπτυξη.

Τα προϊόντα συμμορφώνονται με τα περιβαλλοντικά πρότυπα EU ROHS, REACH, HF.

Παγκόσμια εμβέλεια:Τα προϊόντα UPE είναι αξιόπιστα παγκοσμίως, με κύριο επίκεντρο την εξαγωγή σε ανεπτυγμένες αγορές, συμπεριλαμβανομένων:

.Ευρώπη

.Ηνωμένες Πολιτείες & Καναδάς

.Αυστραλία

.Ανεπτυγμένες περιοχές σε όλη την Ασία

Στην ουσία: Η UPE προσφέρει μια ολοκληρωμένη σειρά αξιόπιστων, ασφαλών και καινοτόμων λύσεων μαγνητικών συνδέσμων για την κάλυψη των απαιτητικών απαιτήσεων των παγκόσμιων πελατών σε προηγμένες αγορές.

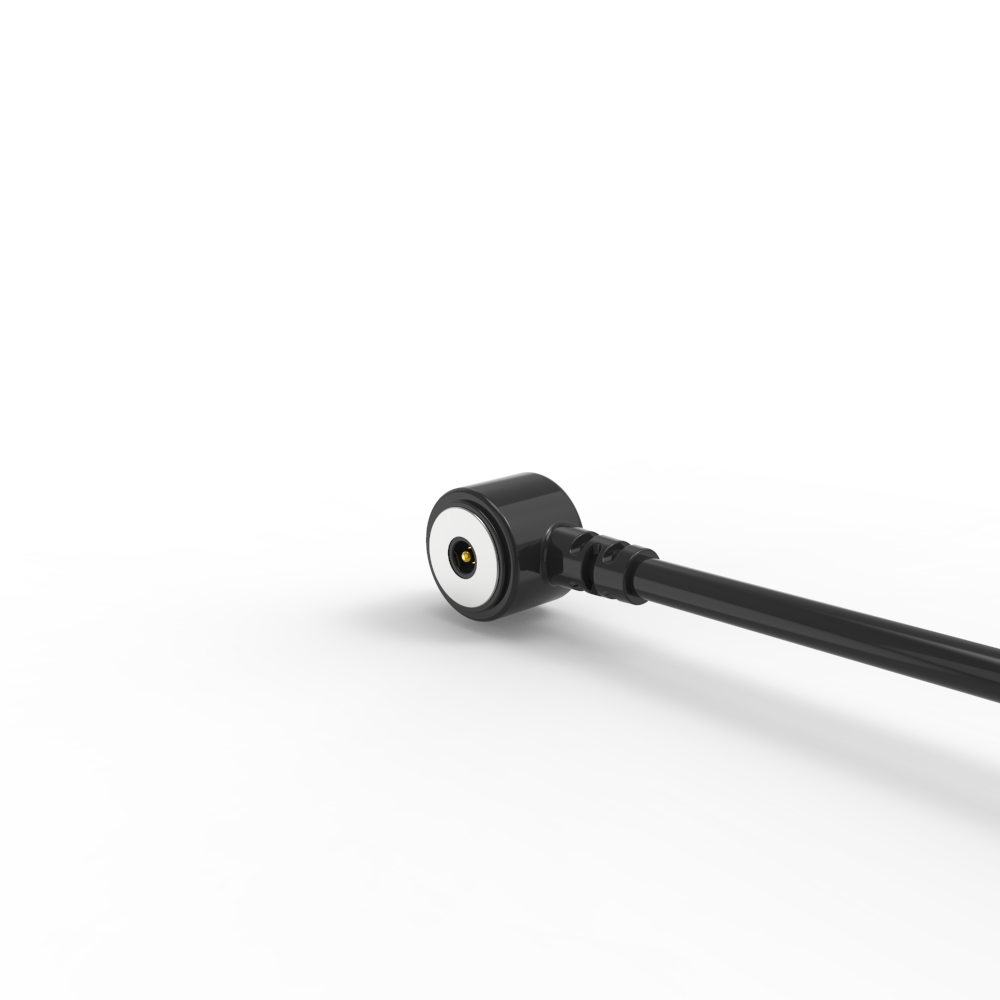

Αρσενικός μαγνητικός σύνδεσμος καλωδίου:

...Υλικά:
Pogo Pin: Brass (Επιμετάλλωση εμβόλου & βαρελιού 5U" Min Au over 60~100U"Ni);
Housing: black HTN+30%GF UL94 V-0;
Magnet:NdFeB N52 Plating Ni;
Cable:black OD 3.5*2C(TC65*0.08),
Wire Jacket: black TPE 90A .
Connector Jacket: black TPE 90A..
...Μηχανικά:
Δύναμη ελατηρίου: 70g±20g, at 1.0mm working storke.
Full storke:1.2mm.
Μηχανική διάρκεια ζωής:10000cycle Min..
...Ηλεκτρικά:
Τάση:12 V.
Ρεύμα: 3A.
Αντίσταση επαφής:50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...ROHS ή REACH compliant product.
...Δοκιμή ψεκασμού αλατιού:48 H.

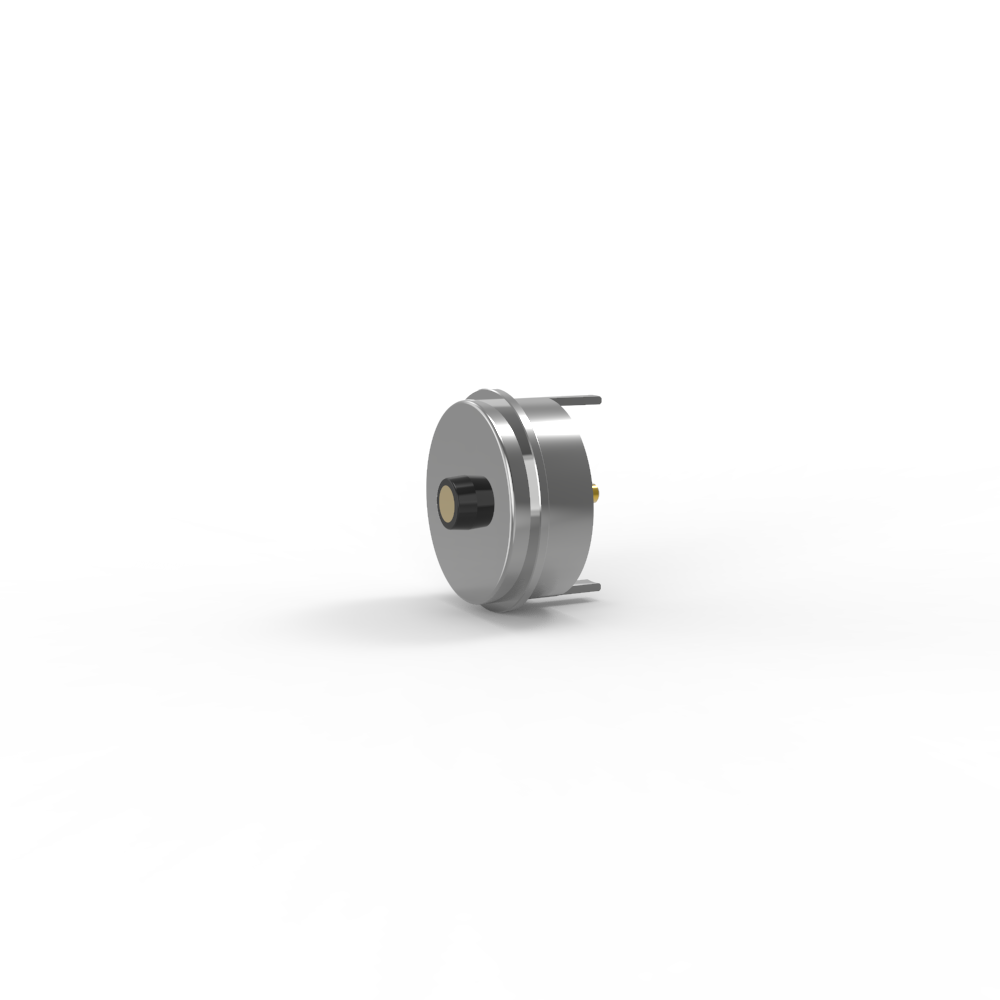

Θηλυκός μαγνητικός σύνδεσμος:

..Υλικά :
PINr:Lead-free C6801, επιμετάλλωση 5U" Min Au over 60~100U"Ni;
Housing: Black HTN+30%GF UL94 V-0 ;
Shell: Lead-free C6801 Plating Ni;
Magnet: NdFeB N52 Plating Ni
....Ηλεκτρικά:
Τάση:12.0 V.
Ρεύμα:5.0A.
Αντίσταση επαφής:50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...ROHS ή REACHcompliant product.
...Δοκιμή ψεκασμού αλατιού:48H.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1.Συγκόλληση πλακέτας PCB;
2.Δημιουργία και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3.Ένα τερματικό μεταφοράς αυτής της πλακέτας PCB μπορεί να προστεθεί;
4.Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5.Τα καλώδια μπορούν να συνδεθούν απευθείας.

 Προσοχή:
1.Το μαγνήτη χρησιμοποιεί υλικό NdFeB, μπορεί να διατηρήσει τη μαγνητική δύναμη για πάντα (εκτός από υψηλή θερμοκρασία, σπάσιμο, σύνδεση ίδιου πόλου)

2.Ο μαγνήτης υπάρχει μαγνητική παρεμβολή πεδίου

3.Μπορεί να σχεδιάσει προστασία βραχυκυκλώματος

Πώς λειτουργούν οι μαγνητικοί σύνδεσμοι;

.Και οι δύο πλευρές συνδέονται μαγνητικά όταν τοποθετούνται κοντά η μία στην άλλη
.Το φως στο πίσω μέρος του βύσματος υποδεικνύει ότι ρέει ρεύμα
.Όταν οι πλευρές απομακρύνονται, η ροή ρεύματος σταματά αμέσως
.Αποφεύγουν τα βραχυκυκλώματα καθώς οι σύνδεσμοι απωθούν ο ένας τον άλλο και εάν έλκονται είναι στα μονωμένα μέρη (καθώς και οι δύο σύνδεσμοι απελευθερώνουν τον ίδιο μαγνητικό πόλο)

Παράμετρος μαγνητικών συνδέσμων καλωδίου 2 ακίδων:

Τεχνικό σχέδιο αρσενικού μαγνητικού συνδέσμου καλωδίου 2 ακίδων

Τεχνικό σχέδιο θηλυκού μαγνητικού συνδέσμου

Recommended pcb layout

Πλεονεκτήματα του μαγνητικού συνδέσμου:

1.Αβίαστη εμπειρία χρήστη

.Αυτόματη προσρόφηση: Συνδέεται εύκολα με μια απλή ενέργεια "snap" – δεν απαιτείται ακριβής ευθυγράμμιση.

.Ασφάλεια κατά της πτώσης: Αποσπάται καθαρά υπό τάση (π.χ., σκοντάφτοντας στο καλώδιο), προστατεύοντας τις συσκευές από ζημιές.

2.Εξαιρετική ανθεκτικότητα

.Υψηλός κύκλος ζωής: Βαθμολογημένο για 100.000–200.000 κύκλους σύνδεσης/αποσύνδεσης – ξεπερνώντας κατά πολύ τους τυπικούς συνδέσμους.

.Στιβαρός σχεδιασμός: Η ενισχυμένη δομή αντιστέκεται στη φυσική καταπόνηση και τη συχνή χρήση.

3.Περιβαλλοντική ανθεκτικότητα

.IPX8 Αδιαβροχοποίηση: Η θύρα (θηλυκή) στην πλευρά της συσκευής αντέχει στην εμβάπτιση (ιδανική για φορετά, ιατρικό εξοπλισμό, εξωτερικές συσκευές).

.Αντοχή στη σκόνη: Ο σφραγισμένος σχεδιασμός αποτρέπει την είσοδο σωματιδίων.

4.Υψηλής απόδοσης παροχή ρεύματος

.Υποστήριξη γρήγορης φόρτισης: Χειρίζεται ρεύματα 5A–10A, επιτρέποντας τη γρήγορη φόρτιση για συσκευές που απαιτούν πολλή ενέργεια.

.Χαμηλή αντίσταση: Βελτιστοποιημένο για αποτελεσματική μετάδοση υψηλού ρεύματος με ελάχιστη απώλεια ενέργειας.

5.Ευελιξία σχεδιασμού

.Προσαρμόσιμη αισθητική: Σχήμα, χρώμα και επωνυμία προσαρμοσμένα ώστε να ταιριάζουν με τις συσκευές υποδοχής (π.χ., φορετά, gadgets IoT).

.Προσαρμοστικότητα μορφής: Μπορεί να σχεδιαστεί για εξαιρετικά λεπτά προφίλ ή εξειδικευμένα περιβλήματα.

6.Βελτιωμένη ασφάλεια

.Αντι-βραχυκύκλωμα: Ενσωματωμένη προστασία από τυχαία βραχυκυκλώματα κατά τη σύνδεση/εσφαλμένη ευθυγράμμιση.

.Αλάνθαστη πολικότητα: Ο φυσικός σχεδιασμός αποτρέπει την εσφαλμένη εισαγωγή (προστασία αντίστροφης πολικότητας).

7.Προηγμένη δυνατότητα σήματος

.Υψηλή ταχύτητα δεδομένων: Υποστηρίζει USB 2.0, HDMI 1.3, σήματα ήχου/βίντεο – αντικαθιστώντας τις παραδοσιακές θύρες χωρίς συμβιβασμούς στη λειτουργία.

.Ακεραιότητα σήματος: Διατηρεί σταθερή μετάδοση για βίντεο/ήχο ακόμη και με συχνές αποσυνδέσεις.

Οι περιοχές εφαρμογής προϊόντων είναι:

1.Φορητές συσκευές (έξυπνα ρολόγια, εντοπιστής κατοικίδιων ζώων, έξυπνο βραχιόλι) φόρτιση/καλώδιο
2.Φορητός υπολογιστής, tablet PC, PDA, τερματικό δεδομένων χειρός;
3.Ιατρικός εξοπλισμός, ασύρματες συσκευές, εξοπλισμός επικοινωνίας δεδομένων, εξοπλισμός τηλεπικοινωνιών, εξοπλισμός αυτοματισμού και βιομηχανικός εξοπλισμός;
4.Αεροπορία, αεροδιαστημική, στρατιωτικές επικοινωνίες και στρατιωτικά ηλεκτρονικά
5.Αυτοκίνητο, πλοήγηση αυτοκινήτου, εξοπλισμός δοκιμών και μέτρησης

Συχνές ερωτήσεις

1.Γιατί να μας επιλέξετε;
Με 100% ειλικρίνεια, η εταιρεία μας θα σας παρέχει την καλύτερη εξυπηρέτηση ό,τι και αν είναι προϊόντα ή μετά την πώληση. Θα παρέχουμε την πιο λογική προσφορά και θα σχεδιάσουμε δείγματα υψηλής ποιότητας σύμφωνα με τα σχέδια ή τις απαιτήσεις σας. Παρέχουμε εγγύηση για κάθε πελάτη μετά την πώληση.

2.Μπορείτε να προσαρμόσετε προϊόντα για εμάς;
Είμαστε πολύ ευτυχείς να προσαρμόσουμε για εσάς ή να σχεδιάσουμε για εσάς. Παρακαλούμε δώστε μας το σχέδιο ή τα δείγματά σας και πείτε μας τις ειδικές απαιτήσεις σας σχετικά με τα προϊόντα. Μπορούμε να προσαρμόσουμε το συντομότερο δυνατό σύμφωνα με τις απαιτήσεις σας.

3.Πόσο θα κοστίσει το δείγμα;
Εάν υπάρχουν είδη σε απόθεμα, παρέχουμε δείγματα στους πελάτες δωρεάν, αλλά θα πρέπει να επιβαρυνθείτε με τα έξοδα μεταφοράς.
Εάν προσαρμόσετε είδη, θα χρεώσουμε για το σωστό κόστος και θα επιστρέψουμε ένα λογικό ποσοστό του τέλους δείγματος όταν έχετε παραγγελία για εμάς!

4.Τι γίνεται με τον χρόνο παράδοσής σας;
Ο χρόνος παράδοσης εξαρτάται από την ποσότητα και τη δυσκολία της παραγγελίας του πελάτη. Συνήθως, τα εμπορεύματα σε απόθεμα παραδίδονται εντός 3 ημερών, ενώ τα προσαρμοσμένα προϊόντα παραδίδονται εντός 2 εβδομάδων.

5.Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Θα δοκιμάσουμε και θα επιθεωρήσουμε τα προϊόντα για να διασφαλίσουμε την ποιότητα των προϊόντων για να λάβουμε την ικανοποίησή σας. Η ποιότητα είναι το πιο σημαντικό στην εταιρεία μας, από το υλικό έως την παράδοση, όλα θα ελεγχθούν διπλά και η εταιρεία λαμβάνει το IS09001 για να το διασφαλίσει.

Πώς να παραγγείλετε μαγνητικούς συνδέσμους από την UPE

✅ Βήμα 1: Υποβάλετε τις απαιτήσεις σας

✅Βήμα 2: Προσφορά & Συμφωνία

✅Βήμα 3: Επιβεβαιώστε την παραγγελία & Πληρώστε

✅ Βήμα 4: Παραγωγή & Αποστολή

✅Βήμα 5: Διασφάλιση ποιότητας
