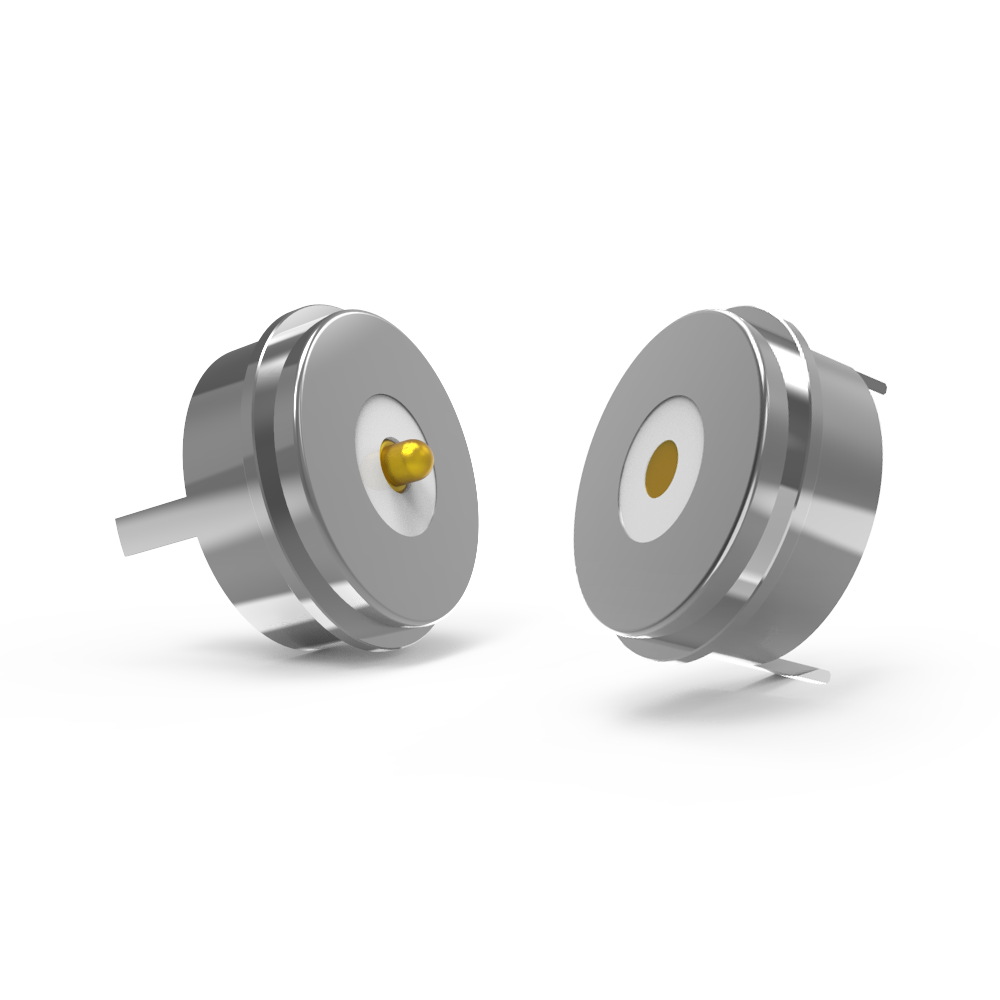

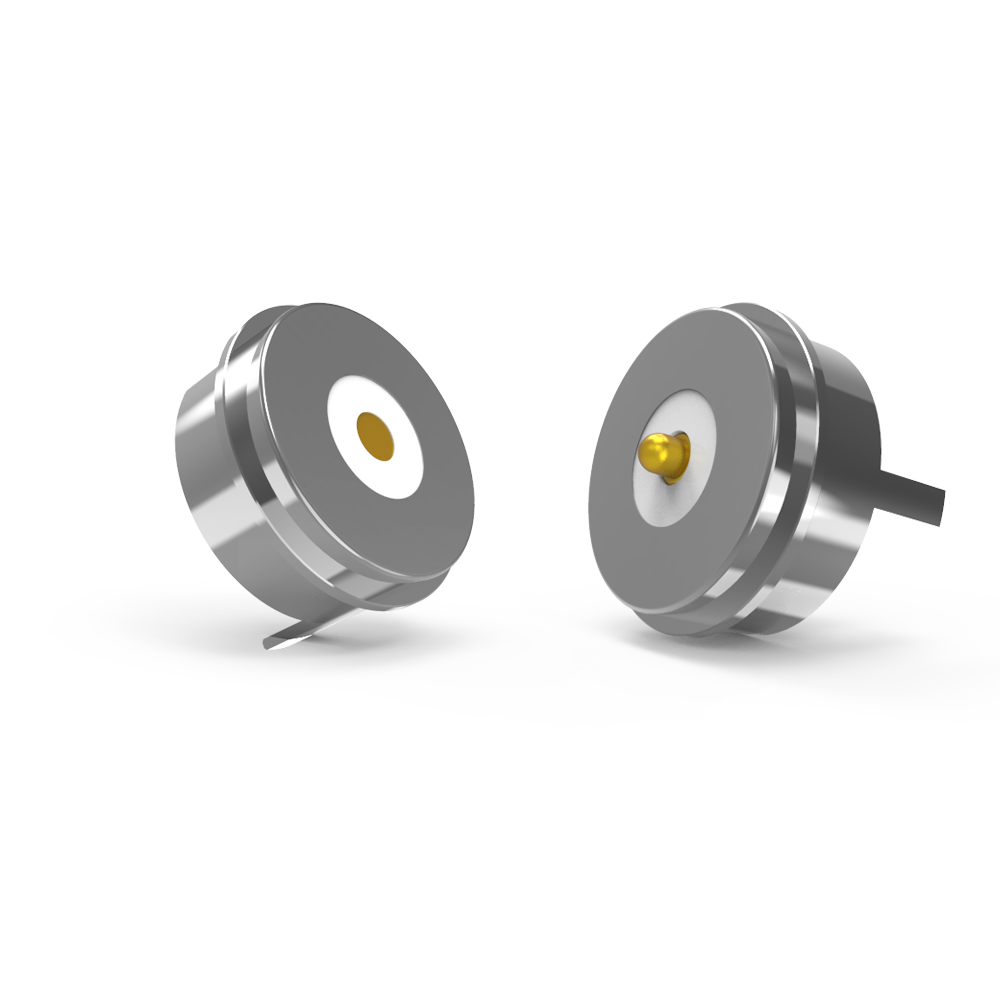

Διαμέτρημα 10.0mm αρσενικό & θηλυκό κυκλικό μαγνητικό ελατηριωτό σύνδεσμο pogo pin για LED

Διάφραξη 10,0 mm αρσενικό και θηλυκό κυκλικό μαγνητικό ελαστικό σύνδεσμο πόγκο για LED.

Η UPE σχεδιάζει και κατασκευάζει επαγγελματικά μαγνητικούς συνδέσμους, συνδέσμους μαγνητικών καλωδίων για πελάτες.
Απλά πρέπει να μας δώσετε την ταυτότητά σας και περιγραφή των προϊόντων σας αίτηση με τις απαιτήσεις σας για εμάς,Τότε ο μηχανικός μας θα σας δώσει μια πρόταση και μπορούμε επίσης να σας βοηθήσουμε να τελειώσετε το σχέδιο των προϊόντων σας, ή η UPE να το σχεδιάσει για σας αν χρειαστείτε.

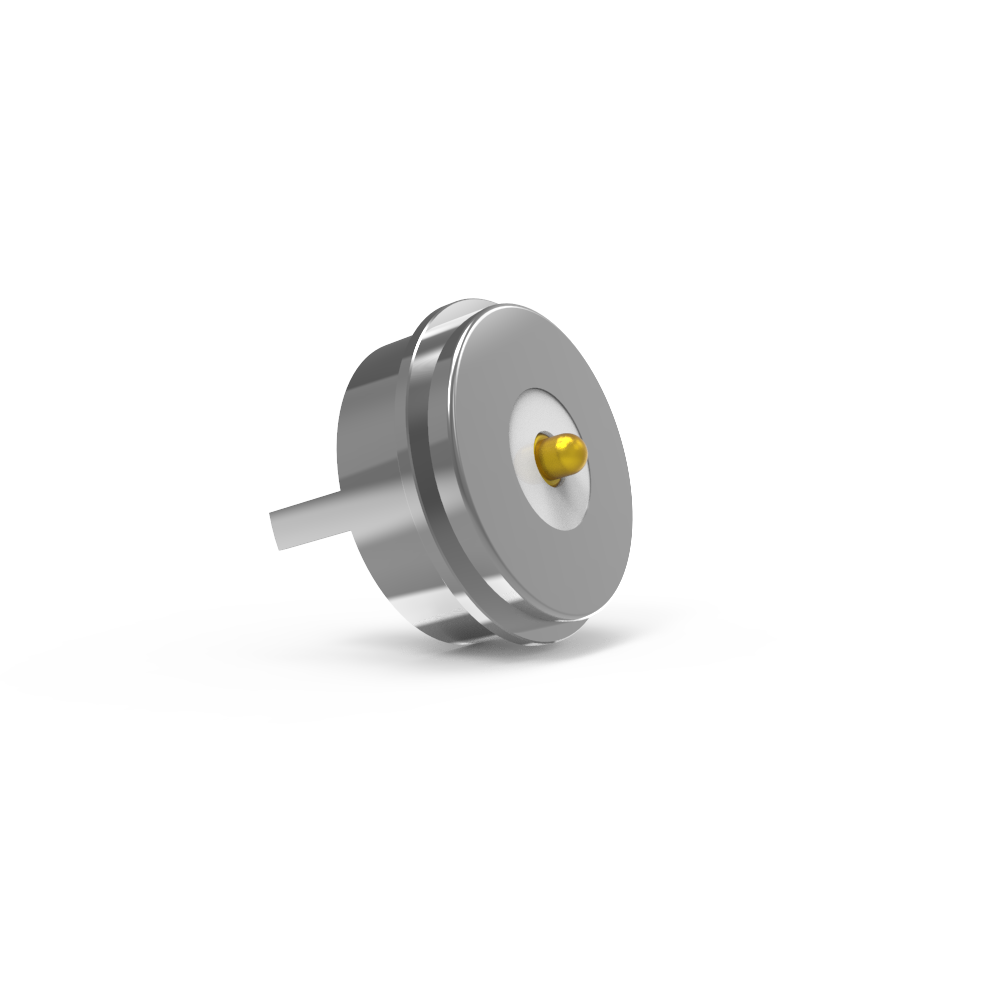

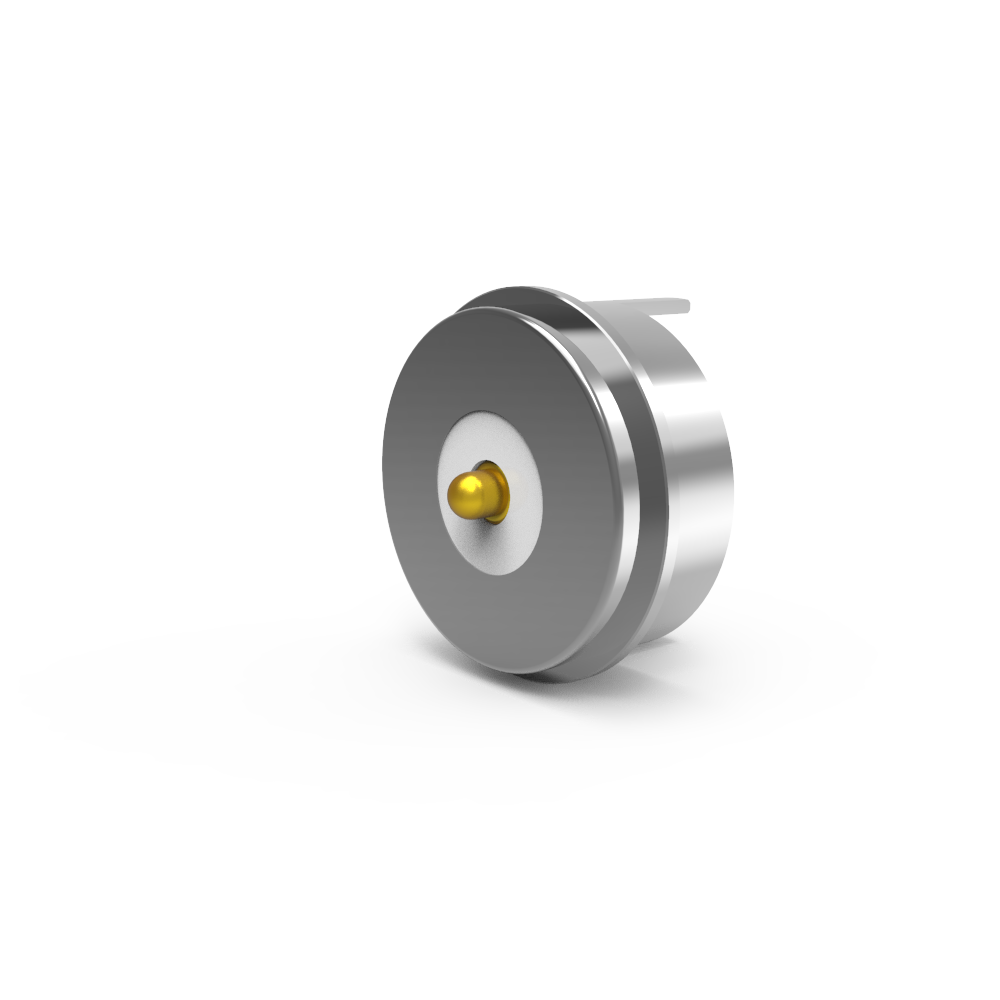

Ανδρικό τμήμα μαγνητικού συνδετήρα

Υλικό:

Στρίβας:Απαλλαγμένος από μόλυβδο C6801, με επικάλυψη 5U" Min Au πάνω από 60~100U" Ni.
Βαρέλι:C6801 χωρίς μόλυβδο, επιχρισμός 5U"Min Au πάνω από 60~100U"Ni.
Ελατήριο:SUS 304 επικάλυψη 1U"Au.
Οικισμός: Λευκός LCP+30%GF UL94 V-0·
Πυροσβεστική συσκευή: αμόλυβδος C6801
Μαγνήτης: NdFeB N52 Επιχρισμός Ni
Μηχανική:
Δύναμη ελατηρίου: 80g±20g, σε ροπή 1,0 mm.
Πλήρης πελαργός:1.2mm.
Μηχανική διάρκεια ζωής: 50.000 κύκλοι Min.
...Ηλεκτρικό:
Τετάρτη:120,0 V.
ρεύμα:5.0 Α.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοικτή και σύντομη δοκιμή.
...προϊόν συμμορφούμενο με την οδηγία ROHS ή REACH.
...Δοκιμή αλατιού: 48H.
... Περιγραφή της εφαρμογής του προϊόντος (όχι μόνο):
1Πίνακες PCB συγκόλλησης;
2.Το σχηματισμό και η ενσωμάτωση καλωδίων μετά τη συγκόλληση·
3.Μπορεί να προστεθεί ένα τερματικό μεταφοράς της εν λόγω πλακέτας PCB·
4.Το μούχλασμα με ένεση ενσωματωμένου καλούπιου·
5Τα καλώδια μπορούν να συνδεθούν απευθείας.

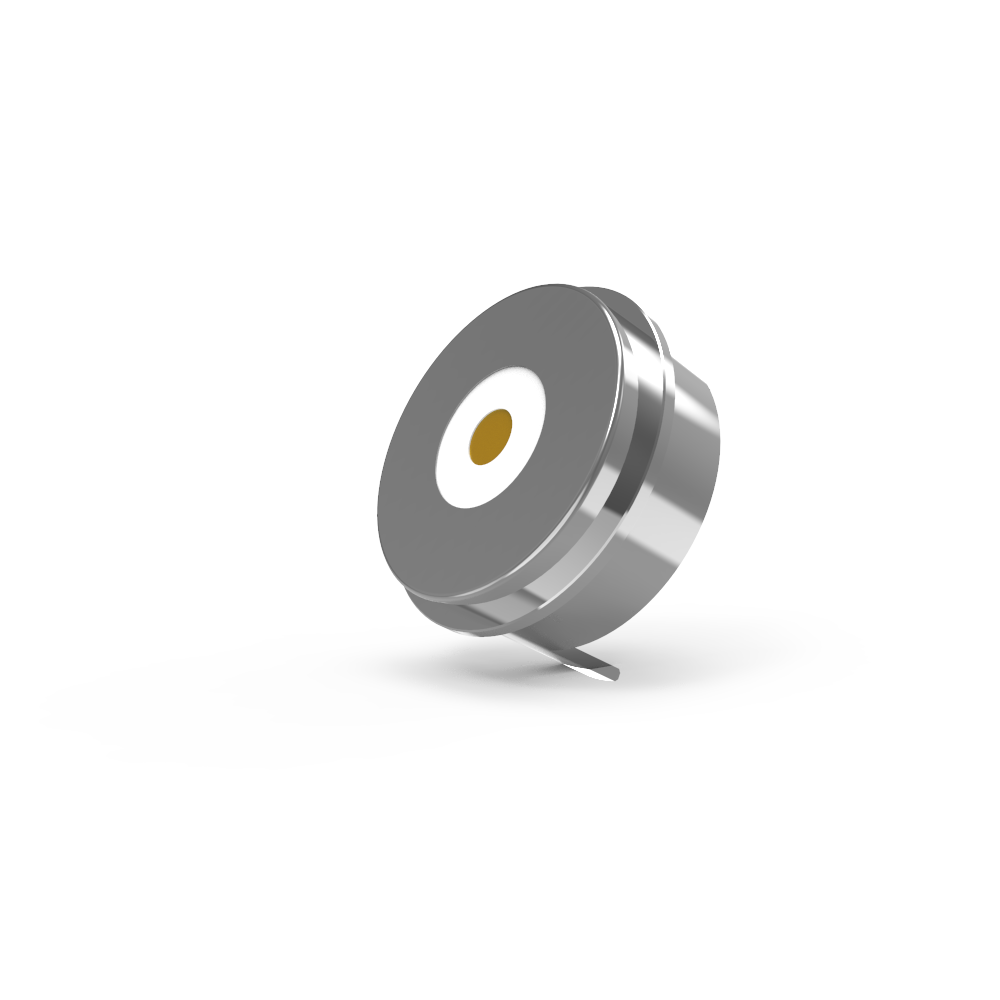

Μέρος γυναικείου μαγνητικού συνδέσμου

...Υλικά:
ΠΙΝ: Χωρίς μόλυβδο C6801, επιχρισμός 5U"Min Au πάνω από 60~100U"Ni.
Οικισμός: Λευκός LCP+30%GF UL94 V-0·
Πυροσβεστική συσκευή:
Μαγνήτης: NdFeB N52 Επιχρισμός Ni
Ηλεκτρική:
Τετάρτη:120,0 V.
ρεύμα:5.0 Α.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοικτή και σύντομη δοκιμή.
...προϊόν συμμορφούμενο με την οδηγία ROHS ή REACH.
...Δοκιμή αλατιού: 48H.
... Περιγραφή της εφαρμογής του προϊόντος (όχι μόνο):
1Πίνακες PCB συγκόλλησης;
2.Το σχηματισμό και η ενσωμάτωση καλωδίων μετά τη συγκόλληση·
3.Μπορεί να προστεθεί ένα τερματικό μεταφοράς της εν λόγω πλακέτας PCB·
4.Το μούχλασμα με ένεση ενσωματωμένου καλούπιου·
5Τα καλώδια μπορούν να συνδεθούν απευθείας.

Παράμετρος συνεχών μαγνητικών συνδέσεων:

Τεχνικό σχέδιο κυκλικού αρσενικού μαγνητικού συνδέσμου

Τεχνικό σχέδιο κυκλικού θηλυκού μαγνητικού συνδέσμου

Διαμόρφωση PCB:

Τα πλεονεκτήματα του μαγνητικού συνδετήρα:

●Ανθρωπισμός του σχεδιασμού της εμπειρίας της αυτόματης σύνδεσης προσρόφησης·

● Ανθρωποποιημένη αντιαπανάληψη: είναι εύκολο να αφαιρεθεί από την διεπαφή φόρτισης και δεν είναι εύκολο να αφαιρεθεί η συσκευή.

●Χρόνος ζωής: έως 100.000-200.000 κύκλους.

●Προσωπικότητα: το θηλυκό άκρο της συσκευής μπορεί να είναι αδιάβροχο (IPX8)

●Γρήγορος χρόνος φόρτισης: σχεδιασμός συνδέσμου μαγνητικού 5A-10A αντέχει σε μεγάλη μετάδοση ρεύματος.

●Η εμφάνιση του μαγνητικού συνδέσμου μπορεί να ταιριάζει με το σχέδιο της συσκευής εφαρμογής του πελάτη.

●Ο σχεδιασμός της δομής του προϊόντος για την καταπολέμηση βραχυκυκλώματος και η αλάνθαστη κατασκευή του προϊόντος·

●Συνειδητοποιεί τη μετάδοση σήματος υψηλής συχνότητας, μπορεί να αντικαταστήσει την παραδοσιακή μετάδοση σήματος USB2.0 HDMI 1.3 λειτουργία Video&Audio

●Η εξοικονόμηση χώρου των γυναικείων συνδετήρων και των προσαρμογών PCB μπορεί να επιτύχει συνδέσεις τύπου pogo και SMT DIP

●Η εξαιρετική αντοχή στη διάβρωση (48H-120H) πληροί τις απαιτήσεις για χρήση σε σκληρά περιβάλλοντα

●Εξαιρετικές επεκτάσιμες διεπαφές, οι οποίες μπορούν να υλοποιήσουν (Power Signal, Video Audio, Jack, κλπ.)

●Ο χρόνος ανάπτυξης είναι σύντομος, το κόστος κατασκευής μούχλας είναι χαμηλό και είναι κατάλληλο για προσαρμογή

Εφαρμογή προϊόντων μαγνητικών συνδέσμων:

1.Αεροδιαστημικό, ιατρικά προϊόντα, ηλεκτρονικά οχήματα, μικρές οικιακές συσκευές, αυτοματοποιημένο βιομηχανικό εξοπλισμό, εξοπλισμό επικοινωνίας δεδομένων, εξοπλισμό βιομηχανικής επιθεώρησης,ασύρματες συσκευές, έξυπνα οχήματα που κινούνται σε τροχιά
2: Συσκευές εικονικής πραγματικότητας (VR), μη επανδρωμένα αεροσκάφη, έξυπνα ρομπότ
3: έξυπνα προϊόντα φορητού τύπου, έξυπνα προϊόντα εντοπισμού θέσης (παιδικά έξυπνα ρολόγια, έξυπνα βραχιόλια, φορητά κινητά τηλέφωνα, ακουστικά Bluetooth κλπ.)
4: Έξυπνες οικιακές συσκευές, έξυπνες συσκευές τερματικού χειριστή, έξυπνοι εξοπλισμός υγιεινής, έξυπνος εξοπλισμός εξωτερικών αθλημάτων, έξυπνες συσκευές φυσιοθεραπείας και ομορφιάς
5: Καταναλωτικά ηλεκτρονικά προϊόντα, μικρές οικιακές συσκευές (εκτυπωτές, έξυπνα τηλέφωνα, υπολογιστές, κάμερες, οπτικοακουστικό εξοπλισμό, PDA)

Γιατί η UPE πρέπει να είναι συνεργάτης σας;

1.R & D ομάδα ανεξάρτητες δυνατότητες σχεδιασμού και ανάπτυξης, μπορεί να προσαρμοστεί με την ανάπτυξη του προϊόντος, έχετε μόνο μια ταυτότητα, θα κάνουμε το αριστερό για σας, δωρεάν ανάπτυξη, χρόνο R & D 3-5 εργάσιμες ημέρες.

2.Προϊόντα έργα επιλογής πολλαπλών προγραμμάτων, στρογγυλή, τετράγωνο, ορθογώνιο, σχήμα σύνδεση με την ευέλικτη χρήση του τρόπου για την επίτευξη όμορφη εμφάνιση, εξοικονόμηση χώρου, εύκολο plug,η μαγνητική δύναμη μπορεί να φτάσει 1N έως 30N.

3Ο τρόπος σύνδεσης:μαγνήτης σε μαγνήτη,μαγνήτης σε κράμα,μαγνήτης σε φύλλα σιδήρου και ούτω καθεξής,για να ανταποκριθεί σε διαφορετική δομή και εφαρμογή,να αποφευχθεί η παρεμβολή του μαγνητικού πεδίου,να χρησιμοποιηθεί μαγνήτης NdFeB,Μπορεί να κρατήσει τη μαγνητική δύναμη για πάντα..

Πώς να κάνετε την παραγγελία μαγνητικού συνδετήρα με την UPE

1Υποβάλετε τις απαιτήσεις σας.

Επικοινωνήστε με την ομάδα πωλήσεων μέσω:

E-mail: [union@upetech.net]

Τηλέφωνο: [+86 13434524996]

Εφαρμογή της διαδικτυακής φόρμας: [www.pogopinsconnector.com]

Παρέχετε λεπτομέρειες:

✔ Εφαρμογή (π.χ. ιατρική, αυτοκινητοβιομηχανία, καταναλωτικά ηλεκτρονικά)

✔ Τύπος συνδέσμου (π.χ. μαγνητική καρφίτσα, καλώδιο φόρτισης)

✔ Προδιαγραφές (η τάση, το ρεύμα, το μέγεθος, η ανθεκτικότητα στο νερό κλπ.)

✔ Ποσότητα και χρόνος εκτέλεσης

2. Αποκτήστε μια προσαρμοσμένη λύση (εάν απαιτείται)

Οι μηχανικοί μας θα εξετάσουν τις ανάγκες σας και θα προτείνουν ένα προσαρμοσμένο σχέδιο (εάν απαιτείται).

Θα μοιραστούμε 3D μοντέλα, δείγματα ή τεχνικά σχέδια για έγκριση.

Προθεσμία πληρωμής:

50% προκαταβολή (επιταγή): Καλύπτει το κόστος παραγωγής (υλικά, εργατικό δυναμικό).

50% υπόλοιπο (πληρωμένο πριν από την αποστολή): εξασφαλίζει τον έλεγχο της ποιότητας και τη δέσμευση και των δύο μερών.

Μέθοδος πληρωμής:

Τ/Τ (Τραπεζική Μεταφορά), PayPal, OCBC Bank

Σύσταση:

Χρησιμοποιήστε το PayPal για δείγματα (ασφαλέστερο).

Χρησιμοποιήστε T/T για τις χονδρικές παραγγελίες (χαμηλότερα τέλη).

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική,Ευρώπη,Ασία,Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
