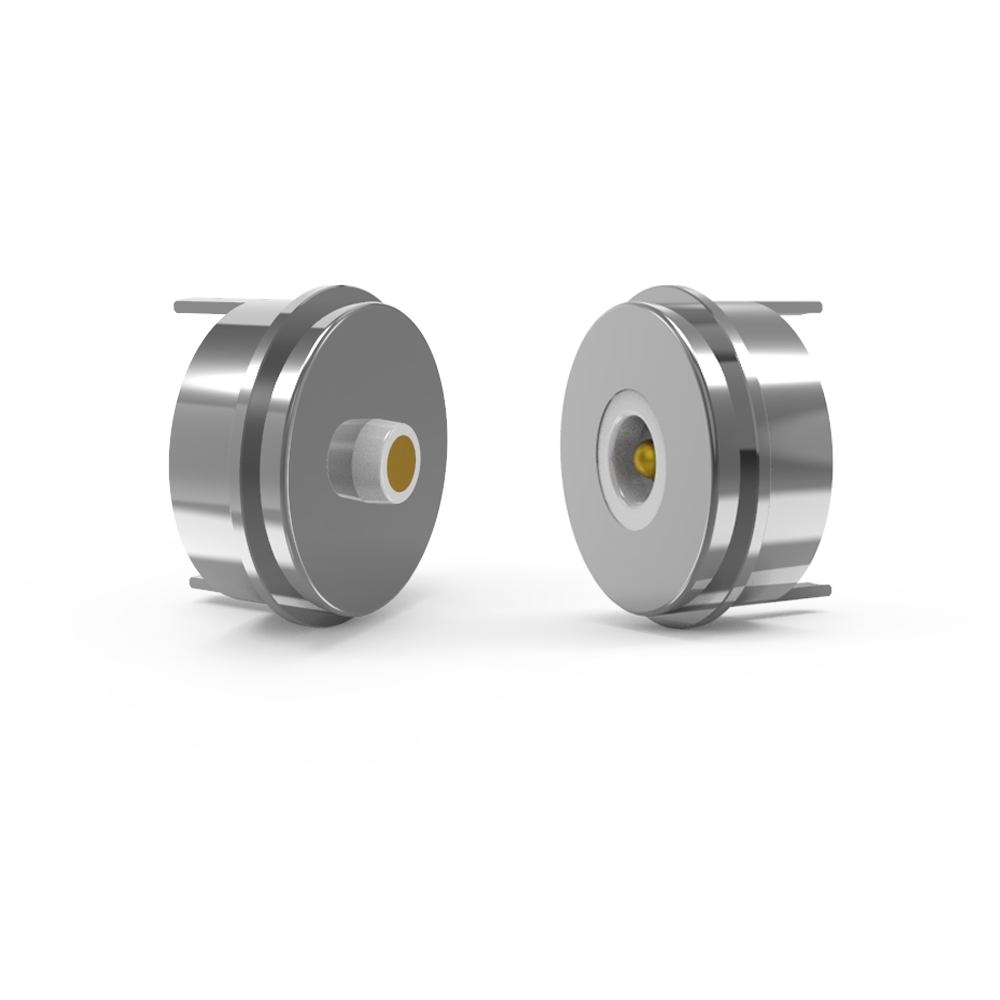

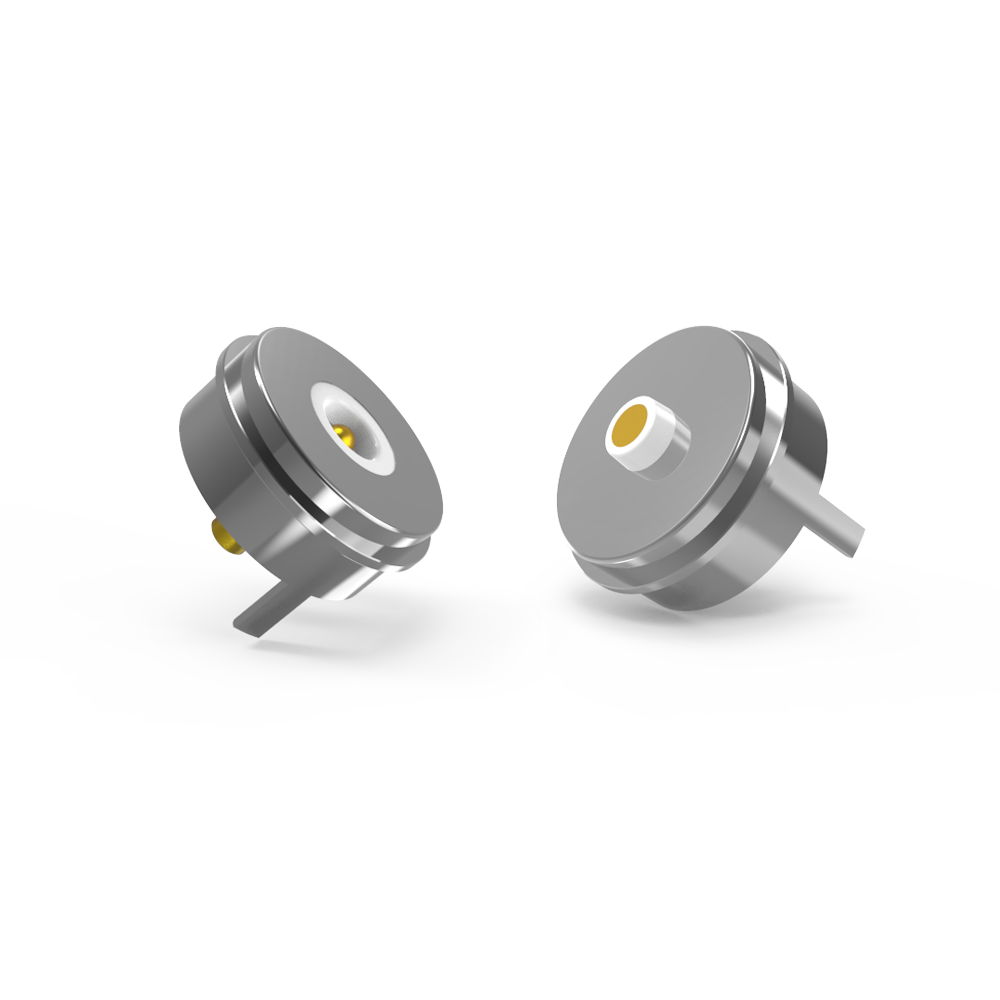

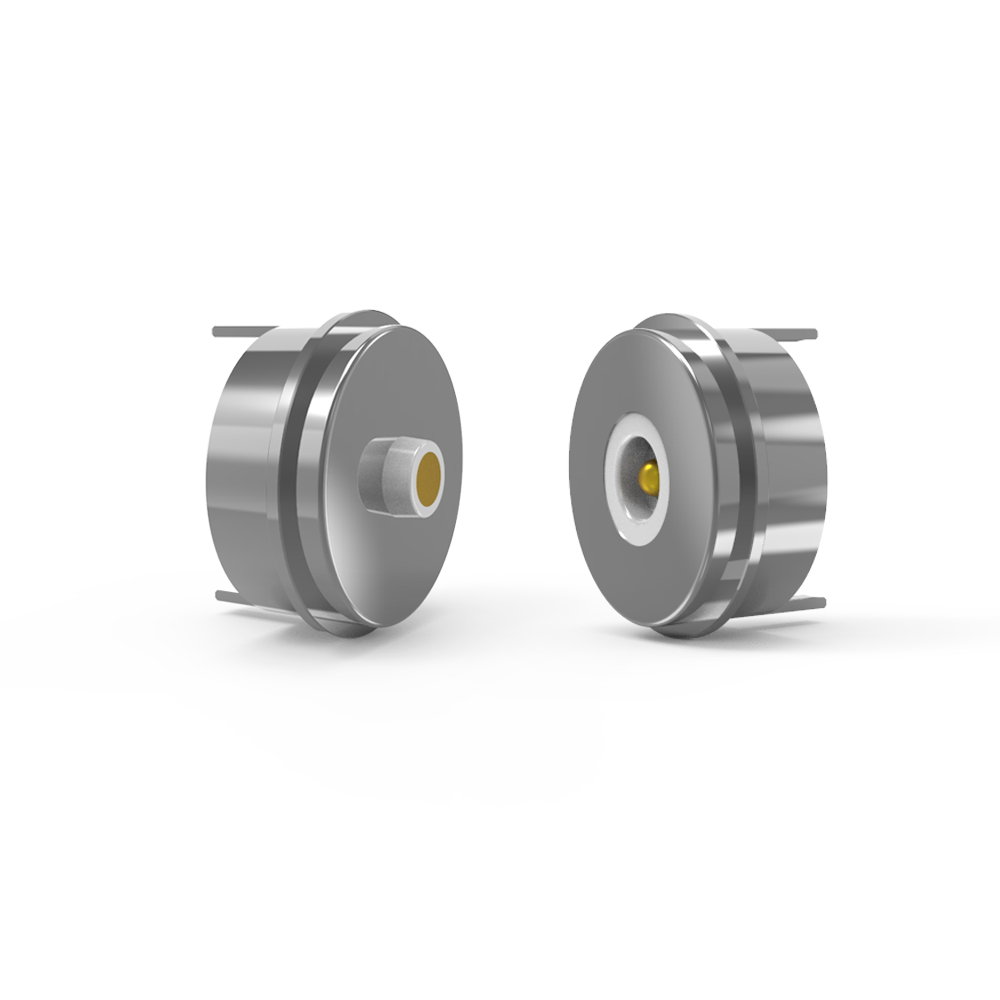

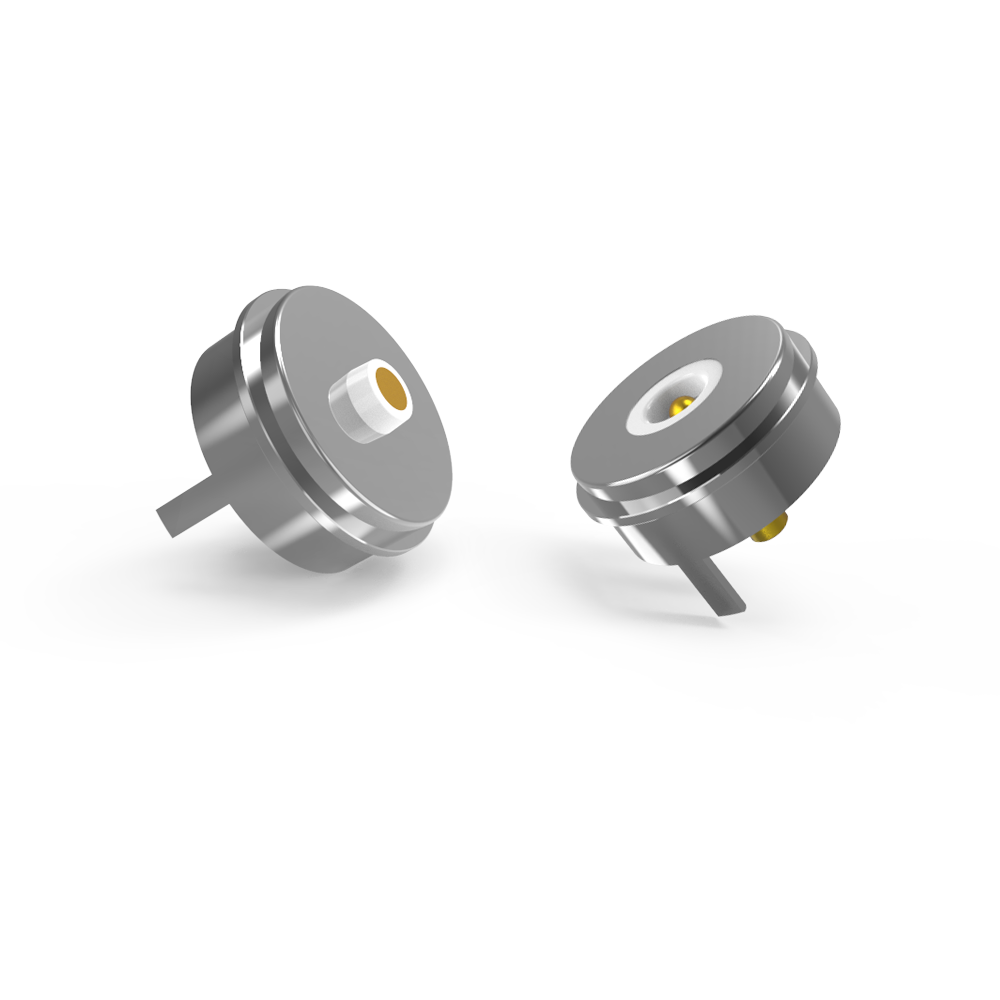

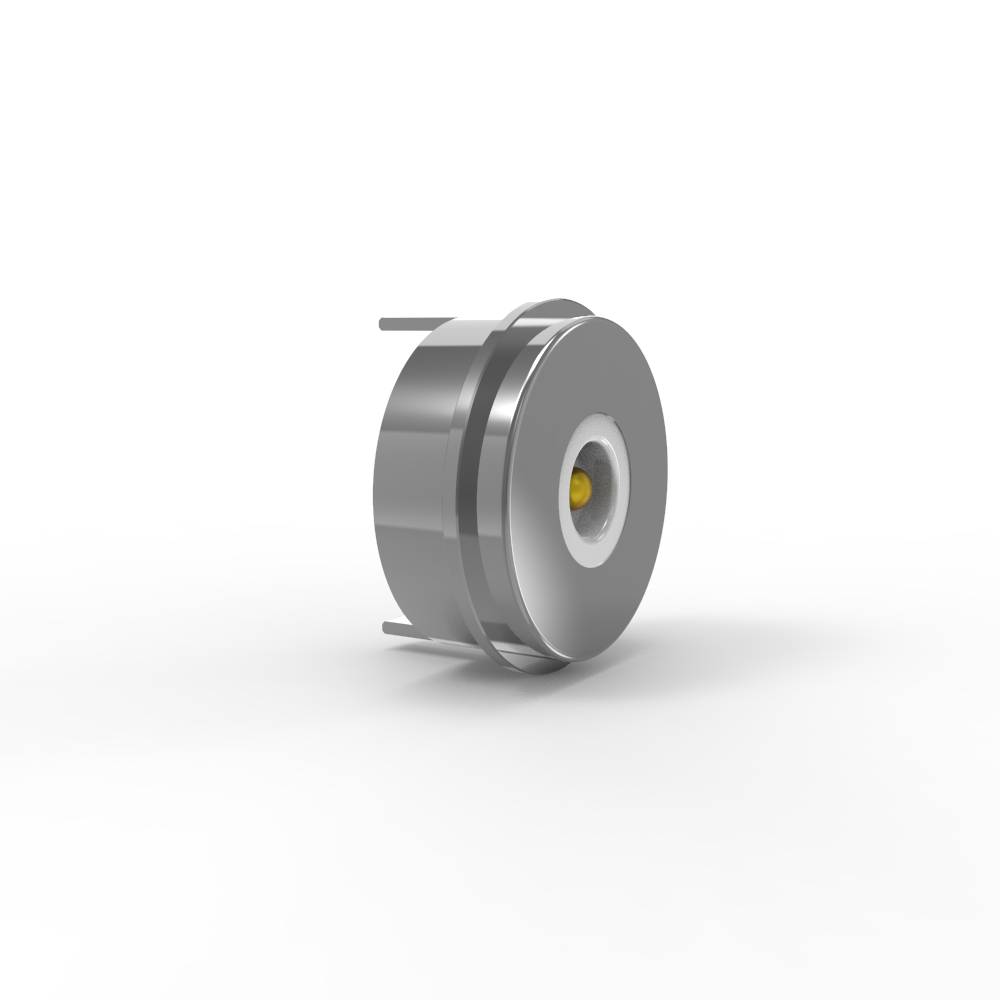

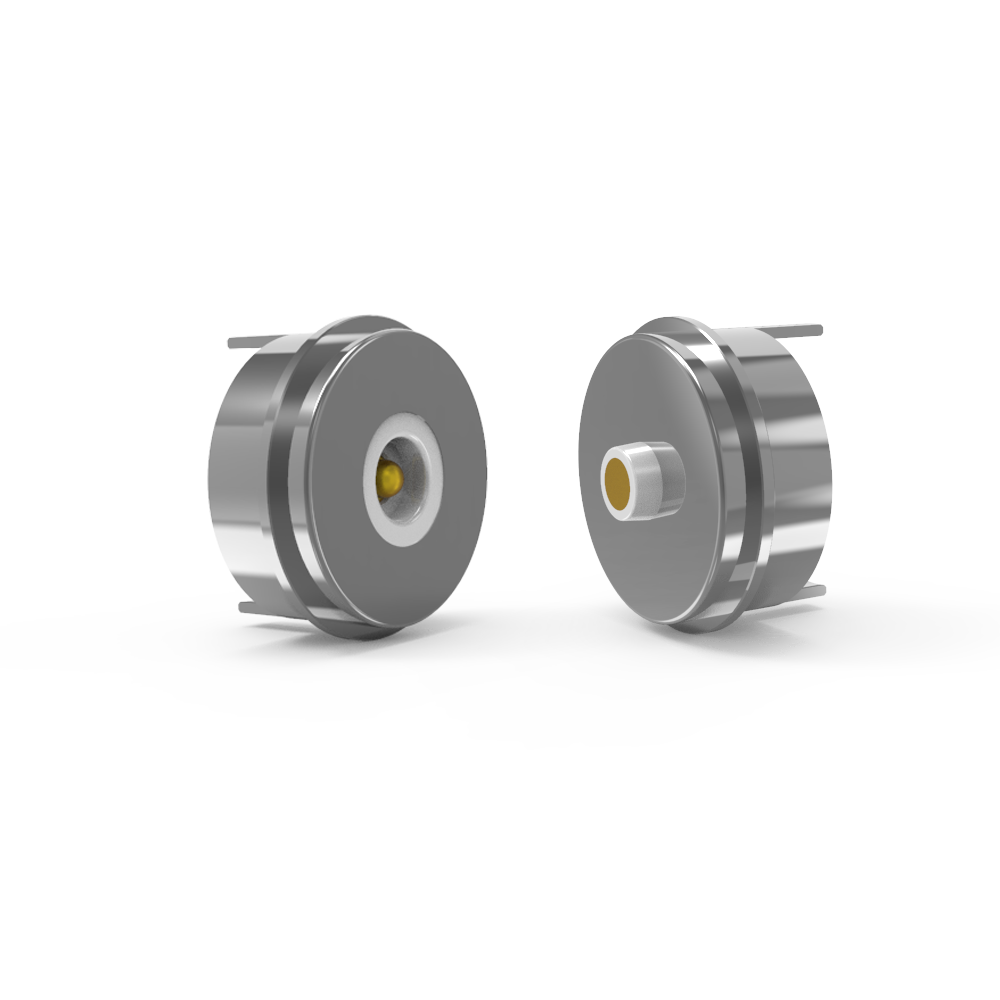

Στρογγυλός μαγνητικός σύνδεσμος 10mm αρσενικό θηλυκό, 12V 5A μαγνητικός σύνδεσμος τροφοδοσίας

Στρογγυλός μαγνητικός σύνδεσμος 10mm  αρσενικό θηλυκό 12V 5A μαγνητικός σύνδεσμος ρεύματος.

Η UPE σχεδιάζει και κατασκευάζει επαγγελματικά μαγνητικούς συνδέσμους, μαγνητικούς συνδέσμους καλωδίων για πελάτες.
Απλώς πρέπει να μας δώσετε το ID σας και την περιγραφή της εφαρμογής των προϊόντων σας με τις απαιτήσεις σας, τότε ο μηχανικός μας θα σας δώσει μια πρόταση και μπορούμε επίσης να σας βοηθήσουμε να ολοκληρώσετε το σχεδιασμό των προϊόντων σας ή η UPE να το σχεδιάσει για εσάς εάν χρειαστεί.

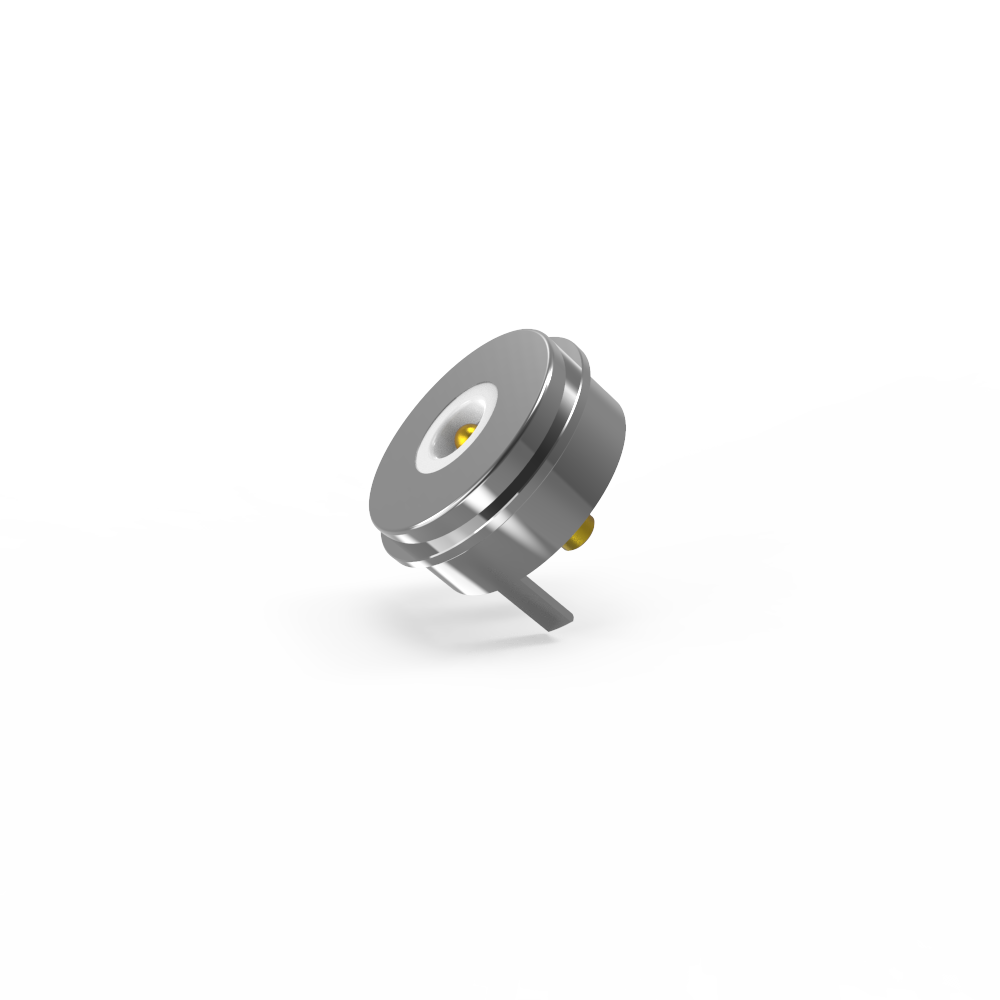

Αρσενικό τμήμα μαγνητικού συνδέσμου

...Υλικό:

Έμβολο: Χωρίς μόλυβδο C6801, επιμετάλλωση 5U" Min Au πάνω από 60~100U"Ni;
Κάννη: Χωρίς μόλυβδο C6801, επιμετάλλωση 5U"Min Au πάνω από 60~100U"Ni;
Ελατήριο: SUS 304 επιμετάλλωση 1U"Au;
Κέλυφος: Λευκό LCP+30%GF UL94 V-0;
Κέλυφος: Χωρίς μόλυβδο C6801 Επιμετάλλωση Ni;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni
...Μηχανικά:
Δύναμη ελατηρίου: 80g±20g, σε διαδρομή εργασίας 1,0mm.
Πλήρης διαδρομή: 1,2mm.
Μηχανική διάρκεια ζωής: 50000 κύκλοι Min.
...Ηλεκτρικά:
Τάση: 12,0 V.
Ρεύμα: 5,0 A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...Προϊόν συμβατό με ROHS ή REACH.
...Δοκιμή ψεκασμού αλατιού: 48H.
..& Βασική διάσταση επιθεώρησης.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση PCB σε πρίζα;
2. Διαμόρφωση και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Μπορεί να προστεθεί ένας τερματικός σταθμός μεταφοράς αυτής της πλακέτας PCB;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

Θηλυκό τμήμα μαγνητικού συνδέσμου

...Υλικά:
PIN: Χωρίς μόλυβδο C6801, επιμετάλλωση 5U"Min Au πάνω από 60~100U"Ni;
Κέλυφος: Λευκό LCP+30%GF UL94 V-0;
Κέλυφος: Lead-freeC6801 Επιμετάλλωση Ni;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni
....Ηλεκτρικά:
Τάση: 12,0 V.
Ρεύμα: 5,0 A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...Προϊόν συμβατό με ROHS ή REACH.
...Δοκιμή ψεκασμού αλατιού: 48H.
...& Βασική διάσταση επιθεώρησης.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση PCB σε πρίζα;
2. Διαμόρφωση και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Μπορεί να προστεθεί ένας τερματικός σταθμός μεταφοράς αυτής της πλακέτας PCB;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

Παράμετρος μαγνητικών συνδέσμων DC:

Τεχνικό σχέδιο κυκλικού αρσενικού μαγνητικού συνδέσμου

Τεχνικό σχέδιο κυκλικού θηλυκού μαγνητικού συνδέσμου

Διάταξη PCB:

Πλεονεκτήματα του μαγνητικού συνδέσμου:

●Εξανθρωπισμένο σχέδιο αυτόματης εμπειρίας σύνδεσης προσρόφησης;

●Εξανθρωπισμένη προστασία από πτώση: είναι εύκολο να αφαιρεθεί από τη διεπαφή φόρτισης, και δεν είναι εύκολο να αφαιρεθεί η συσκευή;

●Διάρκεια ζωής: έως 100.000-200.000 κύκλοι;

●Αδιάβροχο σχέδιο: το θηλυκό άκρο της συσκευής μπορεί να είναι ανθεκτικό στη σκόνη και αδιάβροχο (IPX8);

●Γρήγορος χρόνος φόρτισης: ο σχεδιασμός μαγνητικού συνδέσμου 5A-10A αντέχει στη μετάδοση μεγάλου ρεύματος;

●Η εμφάνιση του μαγνητικού συνδέσμου μπορεί να ταιριάξει σύμφωνα με το σχεδιασμό της συσκευής εφαρμογής του πελάτη;

●Σχεδιασμός δομής αντι-βραχυκυκλώματος προϊόντος και ασφαλής;

●Πραγματοποιήστε μετάδοση σήματος υψηλής συχνότητας, μπορεί να αντικαταστήσει την παραδοσιακή λειτουργία USB2.0 HDMI 1.3 Μετάδοση σήματος βίντεο και ήχου

●Οι θηλυκοί σύνδεσμοι εξοικονόμησης χώρου και οι προσαρμογείς PCB μπορούν να επιτύχουν συνδέσεις τύπου pogo και SMT DIP patch cord

●Η εξαιρετική βαθμίδα αντοχής στη διάβρωση (48H-120H) πληροί τις απαιτήσεις για χρήση σε σκληρά περιβάλλοντα

●Εξαιρετικές επεκτάσιμες διεπαφές, οι οποίες μπορούν να υλοποιήσουν (Σήμα ισχύος, Βίντεο Ήχος, Jack, κ.λπ.)

●Ο χρόνος ανάπτυξης είναι σύντομος, το κόστος κατασκευής καλουπιών είναι χαμηλό και είναι κατάλληλο για προσαρμογή
