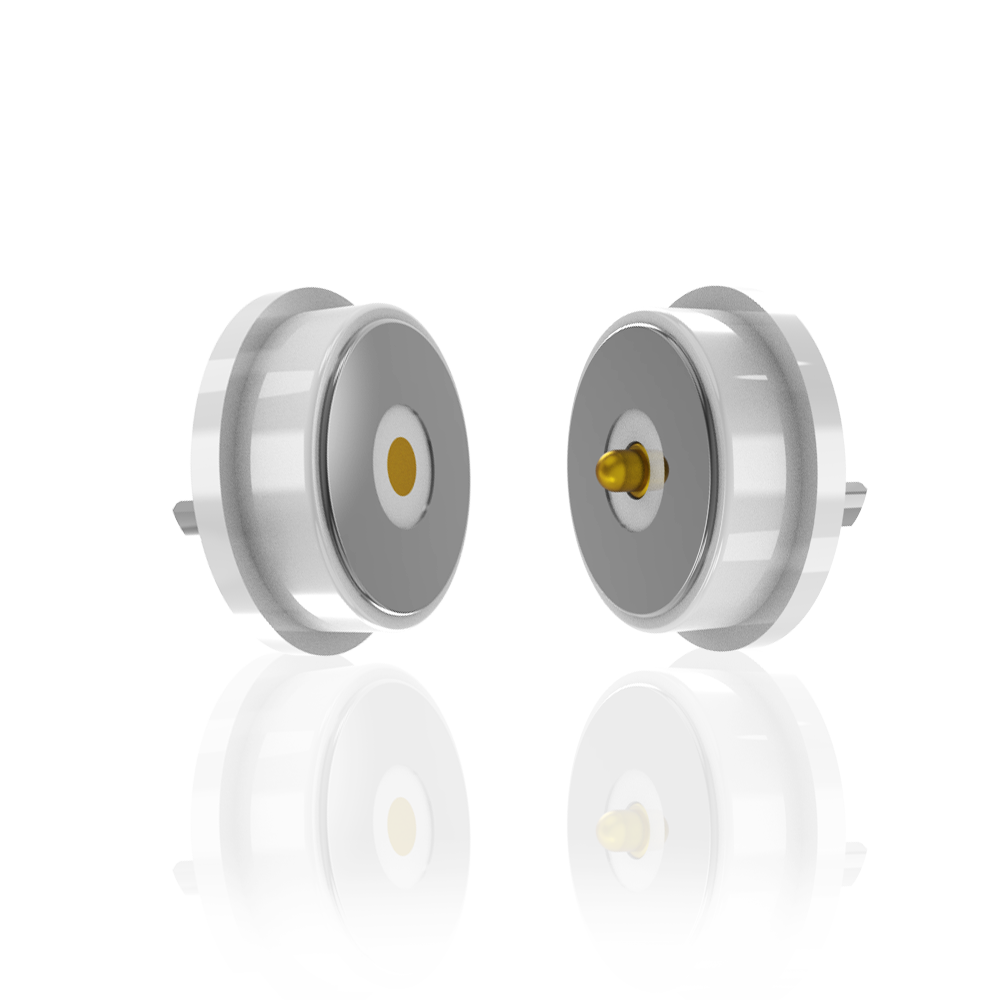

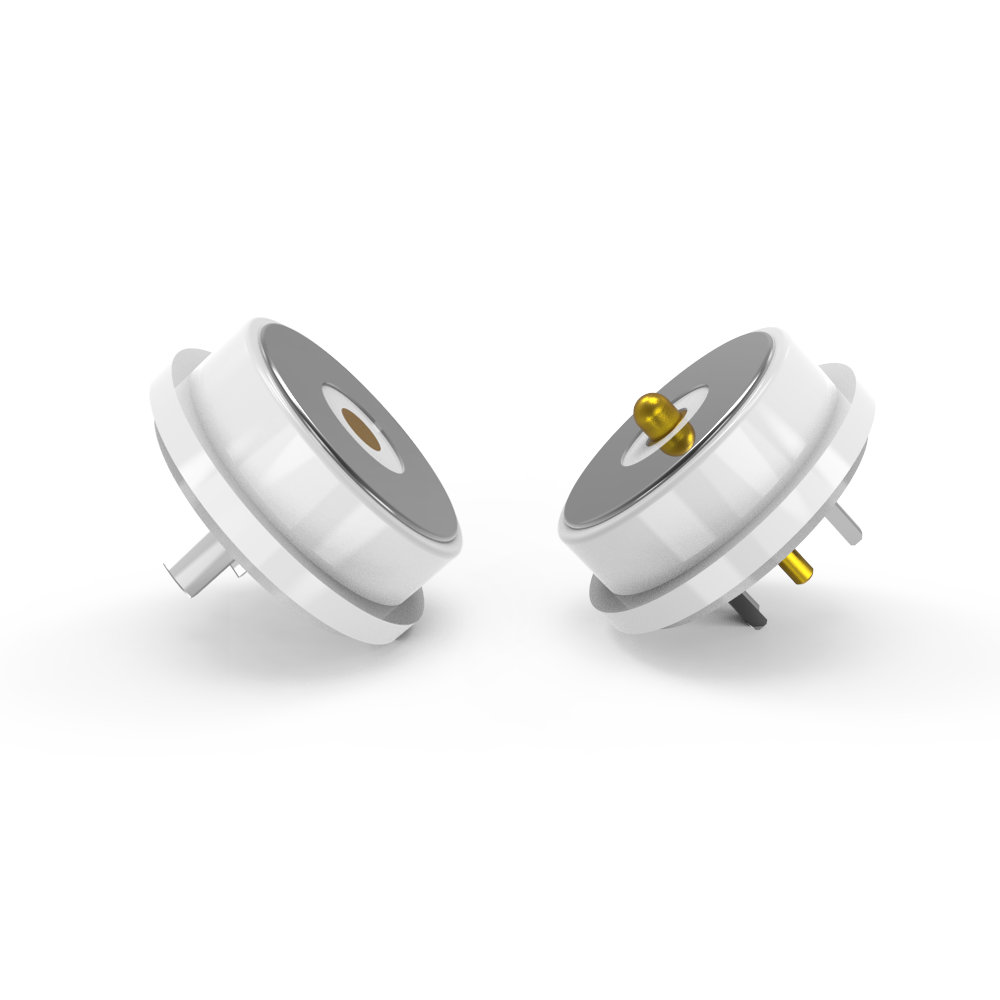

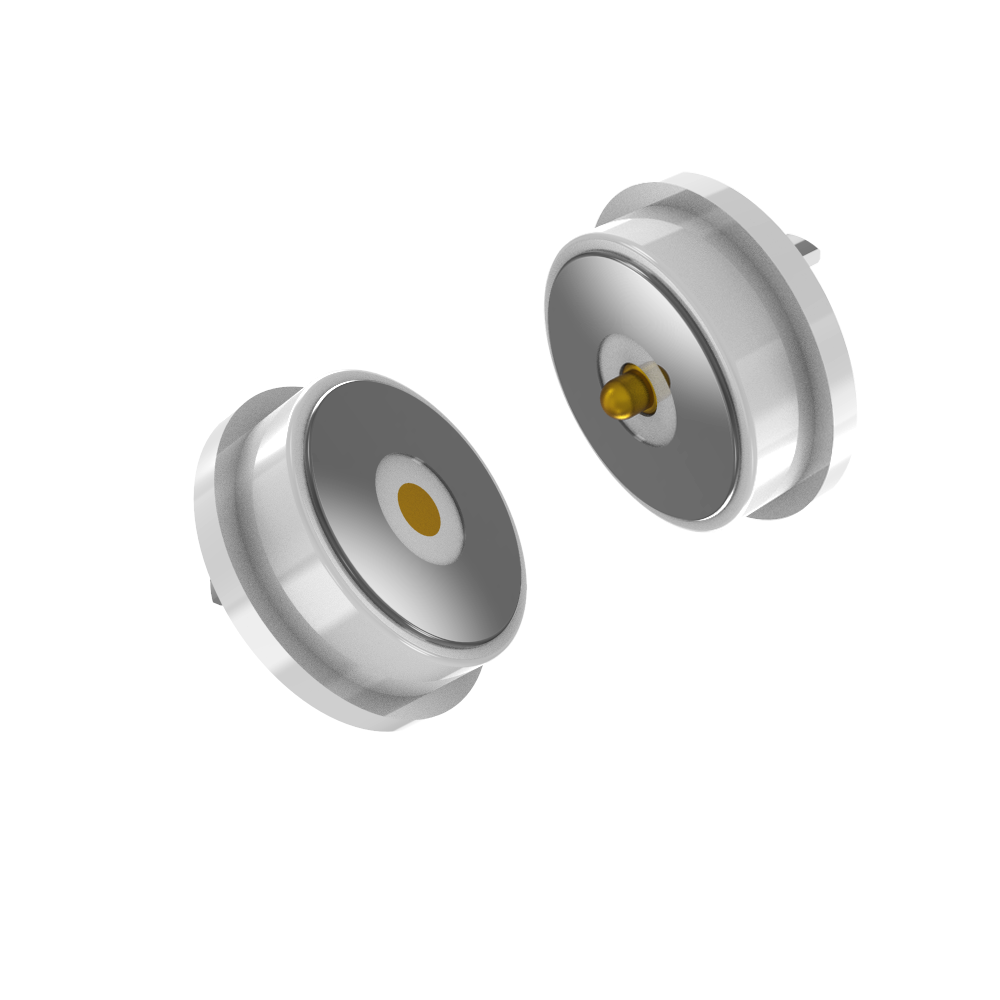

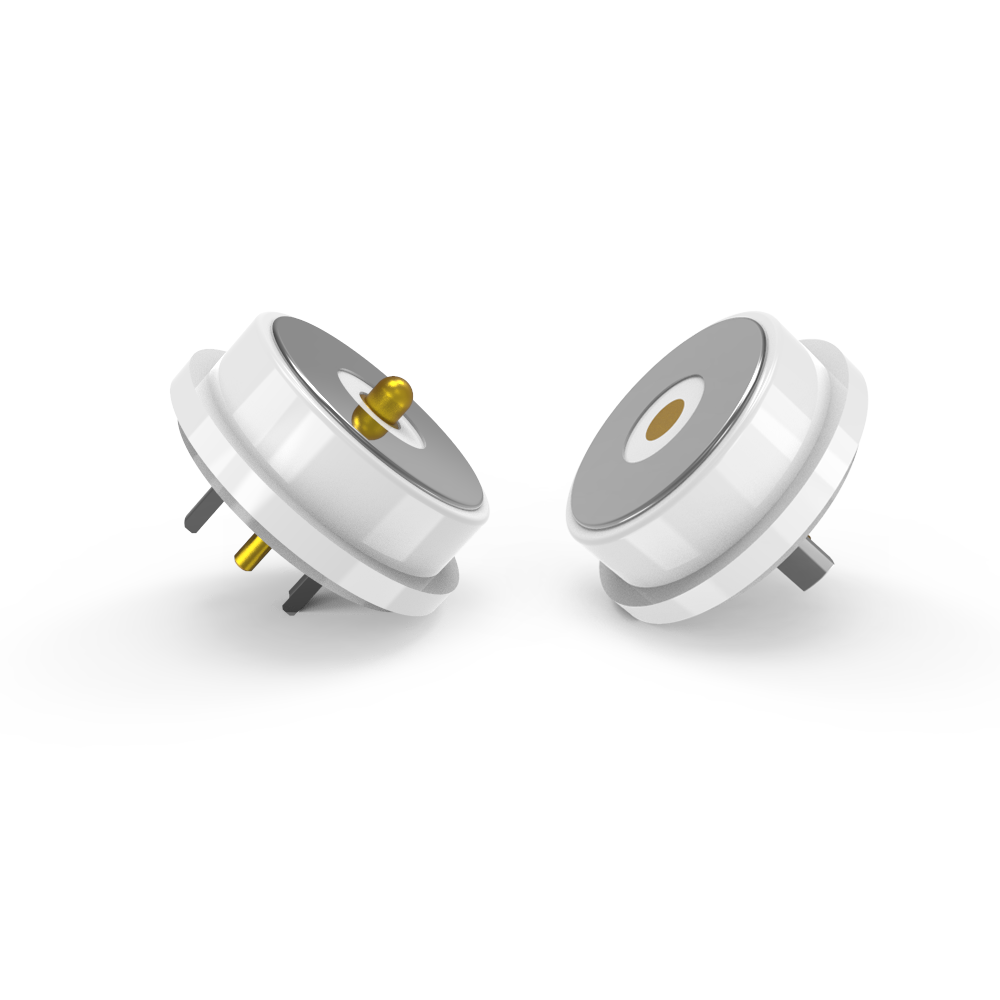

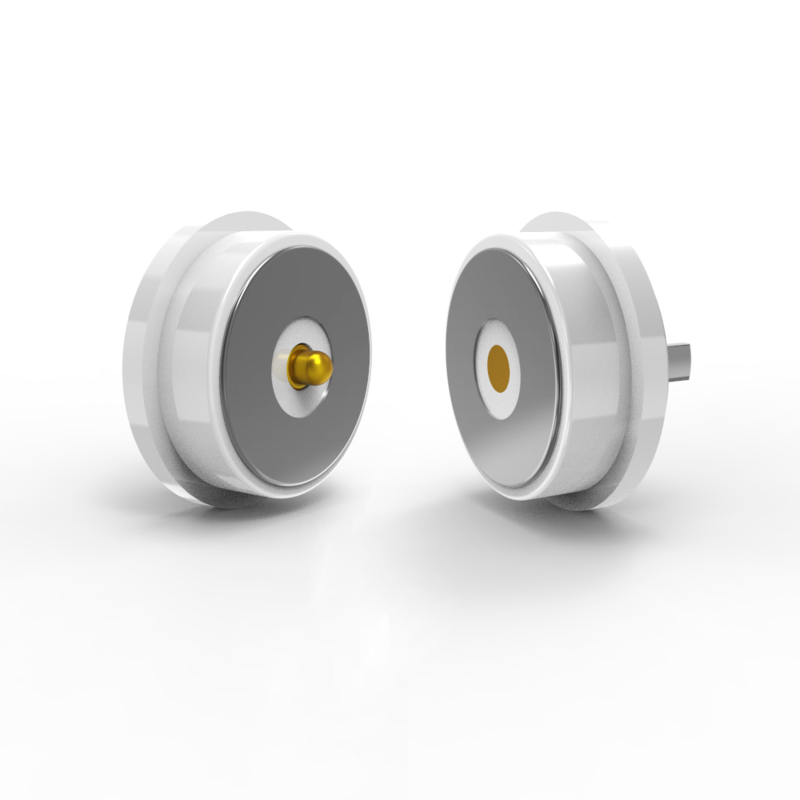

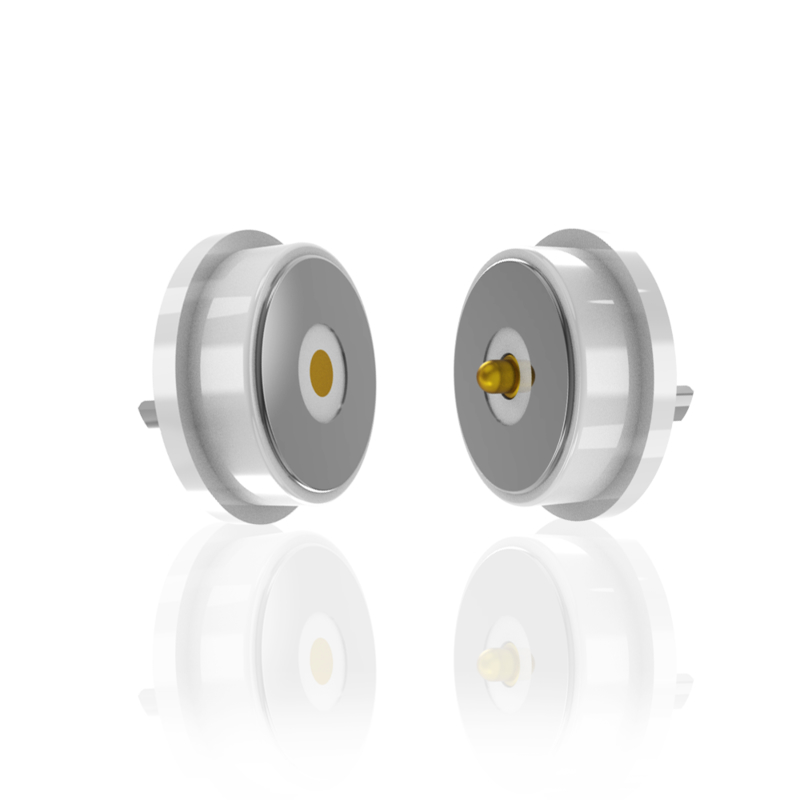

10.0mm στρογγυλό αρσενικό και θηλυκό μαγνητικό σύνδεσμο πιν για έξυπνη μαντήλα

Στρογγυλός μαγνητικός σύνδεσμος pogo pin 10,0mm αρσενικού και θηλυκού τύπου για έξυπνη πόρπη.

Η UPE σχεδιάζει και κατασκευάζει επαγγελματικά μαγνητικούς συνδέσμους, μαγνητικούς συνδέσμους καλωδίων για τον πελάτη.
Απλώς χρειάζεται να μας παρέχετε το ID σας και την περιγραφή της εφαρμογής των προϊόντων σας με τις απαιτήσεις σας, τότε ο μηχανικός μας θα σας δώσει μια πρόταση και μπορούμε επίσης να σας βοηθήσουμε να ολοκληρώσετε το σχεδιασμό των προϊόντων σας ή η UPE να το σχεδιάσει για εσάς εάν χρειαστεί.

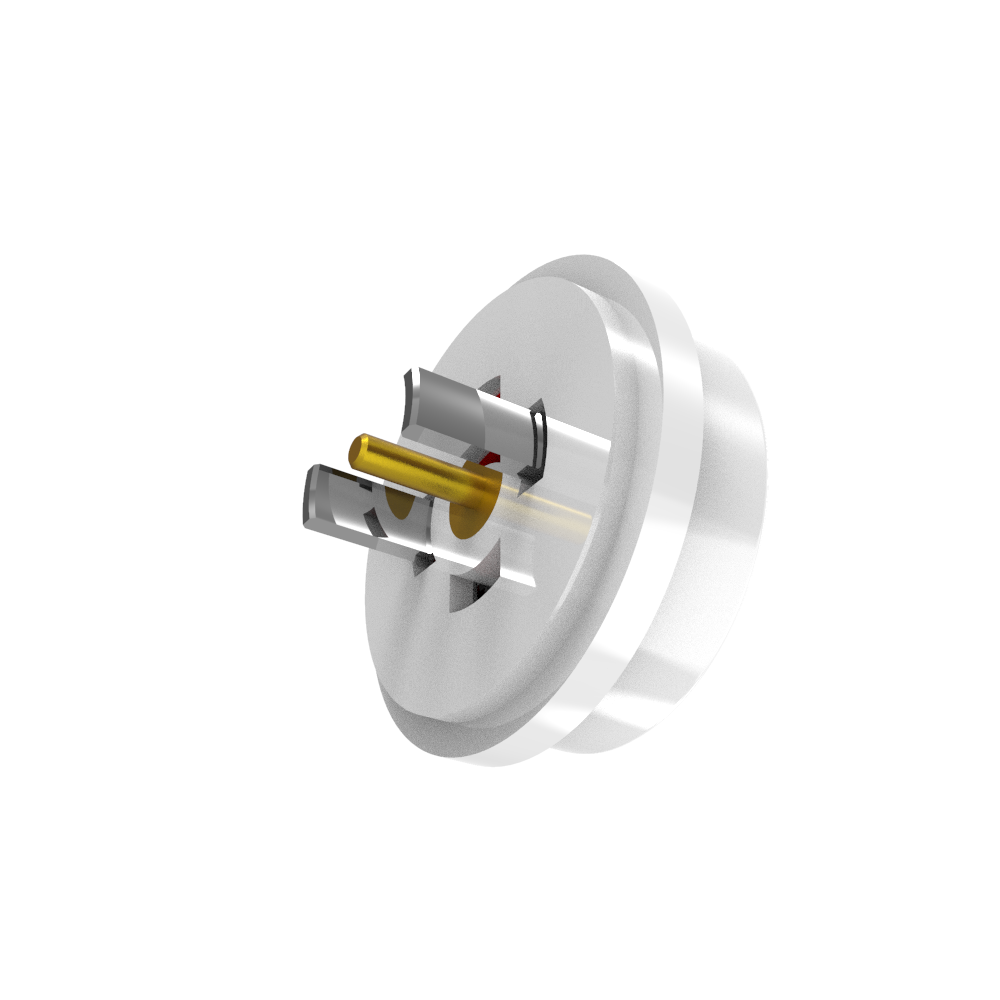

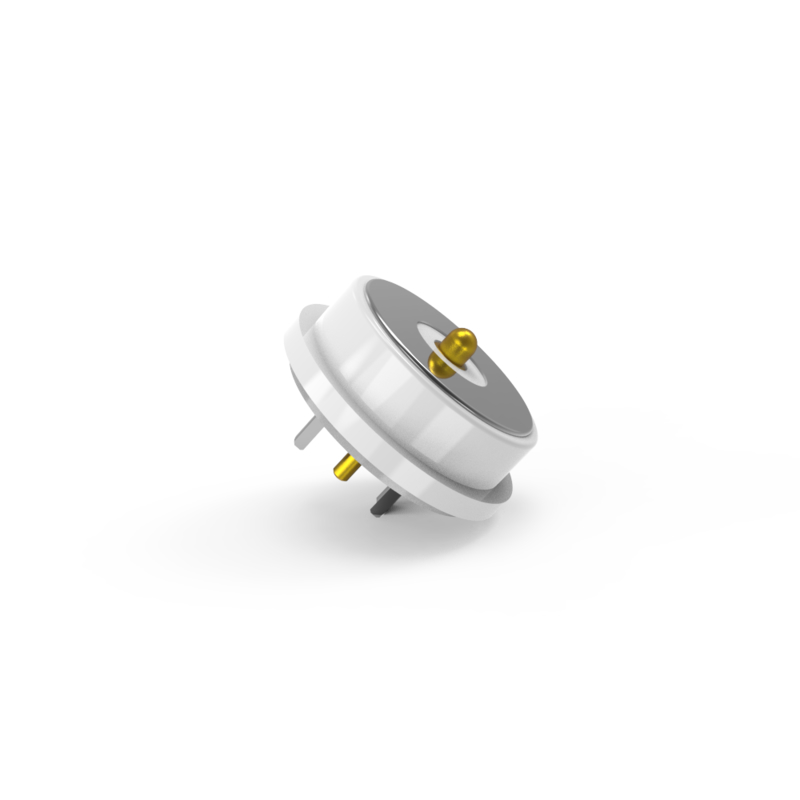

Αρσενικό τμήμα μαγνητικού συνδέσμου

...Υλικό:

Έμβολο: Αμόλυβδο C6801, επιμετάλλωση 5U" Min Au πάνω από 60~100U"Ni;
Κάννη: Αμόλυβδο C6801, επιμετάλλωση 5U"Min Au πάνω από 60~100U"Ni;
Ελατήριο: SUS 304 επιμετάλλωση 1U"Au;
Κέλυφος: Λευκό LCP+30%GF UL94 V-0;
Κέλυφος: Αμόλυβδο C6801 Επιμετάλλωση Ni;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni
...Μηχανικά:
Δύναμη ελατηρίου: 70g±20g, σε διαδρομή εργασίας 1,0mm.
Πλήρης διαδρομή: 1,2mm.
Μηχανική διάρκεια ζωής: 50000 κύκλοι Min.
...Ηλεκτρικά:
Τάση: 12,0 V.
Ρεύμα: 3,0 A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και βραχυκύκλωμα.
...Συμμορφώνεται με ROHS ή REACH.
...Δοκιμή ψεκασμού αλατιού: 48H.
..& Βασική διάσταση επιθεώρησης.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση πλακέτας PCB;
2. Διαμόρφωση και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Μπορεί να προστεθεί ένας τερματικός σταθμός μεταφοράς αυτής της πλακέτας PCB;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

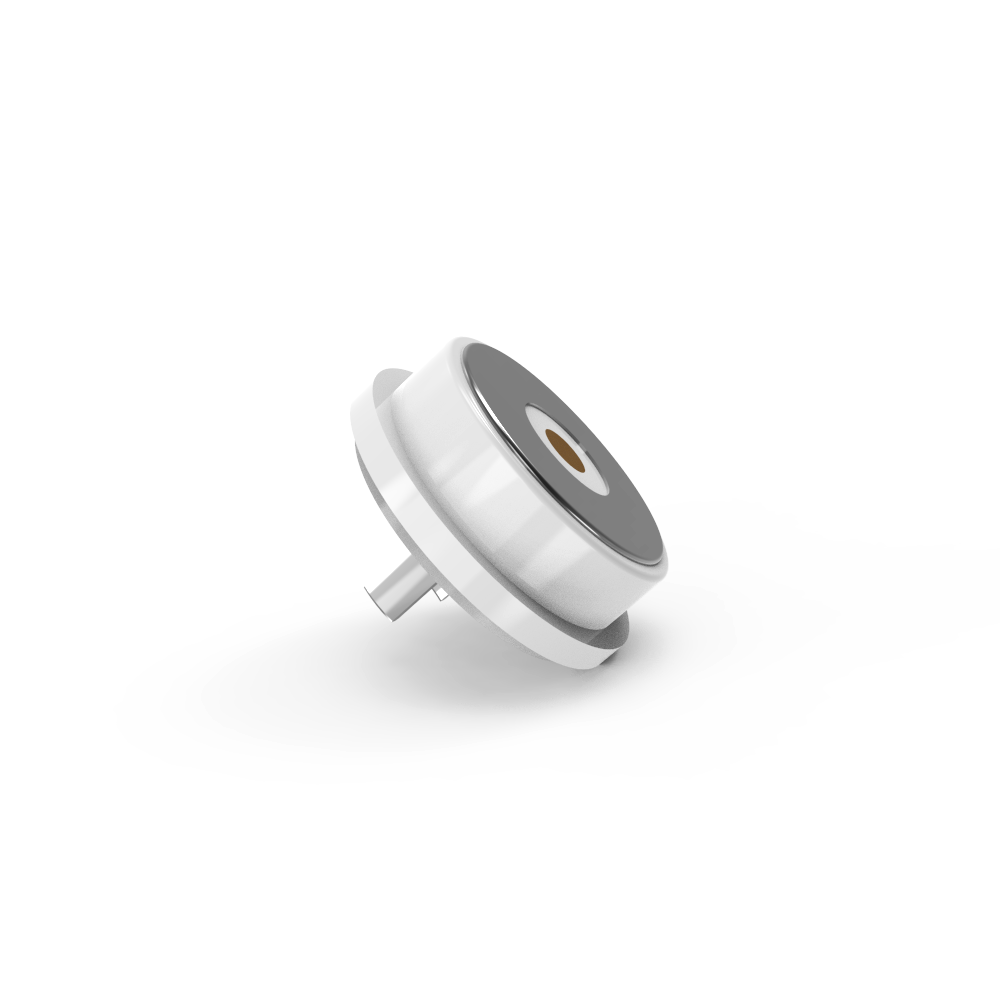

Θηλυκό τμήμα μαγνητικού συνδέσμου

...Υλικά:
PIN: Αμόλυβδο C6801, επιμετάλλωση 5U"Min Au πάνω από 60~100U"Ni;
Κέλυφος: Λευκό LCP+30%GF UL94 V-0;
Κέλυφος: Αμόλυβδο C6801 Επιμετάλλωση Ni;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni
....Ηλεκτρικά:
Τάση: 12,0 V.
Ρεύμα: 3,0 A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και βραχυκύκλωμα.
...Συμμορφώνεται με ROHS ή REACH.
...Δοκιμή ψεκασμού αλατιού: 48H.
...& Βασική διάσταση επιθεώρησης.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση πλακέτας PCB;
2. Διαμόρφωση και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Μπορεί να προστεθεί ένας τερματικός σταθμός μεταφοράς αυτής της πλακέτας PCB;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

Παράμετρος μαγνητικών συνδέσμων DC:

Τεχνικό σχέδιο στρογγυλού αρσενικού μαγνητικού συνδέσμου

Τεχνικό σχέδιο στρογγυλού θηλυκού μαγνητικού συνδέσμου

Διάταξη PCB:

Πλεονεκτήματα του μαγνητικού συνδέσμου:

● Εξανθρωπισμένο σχέδιο αυτόματης εμπειρίας σύνδεσης προσρόφησης;

● Εξανθρωπισμένη προστασία από πτώση: είναι εύκολο να αφαιρεθεί από τη διεπαφή φόρτισης και δεν είναι εύκολο να αφαιρεθεί η συσκευή;

● Διάρκεια ζωής: έως 100.000-200.000 κύκλοι;

● Αδιάβροχος σχεδιασμός: το θηλυκό άκρο της συσκευής μπορεί να είναι ανθεκτικό στη σκόνη και αδιάβροχο (IPX8);

● Γρήγορος χρόνος φόρτισης: ο σχεδιασμός μαγνητικού συνδέσμου 5A-10A αντέχει στη μετάδοση μεγάλου ρεύματος;

●Η εμφάνιση του μαγνητικού συνδέσμου μπορεί να ταιριάζει με το σχεδιασμό της συσκευής εφαρμογής του πελάτη;

●Σχεδιασμός δομής αντι-βραχυκυκλώματος προϊόντος και ασφαλής;

●Πραγματοποιήστε μετάδοση σήματος υψηλής συχνότητας, μπορεί να αντικαταστήσει την παραδοσιακή λειτουργία USB2.0 HDMI 1.3 Μετάδοση σήματος βίντεο και ήχου

●Οι θηλυκοί σύνδεσμοι εξοικονόμησης χώρου και οι προσαρμογείς PCB μπορούν να επιτύχουν συνδέσεις τύπου pogo και SMT DIP patch cord

●Η εξαιρετική βαθμίδα αντοχής στη διάβρωση (48H-120H) πληροί τις απαιτήσεις για χρήση σε σκληρά περιβάλλοντα

●Εξαιρετικές επεκτάσιμες διεπαφές, οι οποίες μπορούν να υλοποιήσουν (Σήμα ισχύος, Βίντεο Ήχος, Jack, κ.λπ.)

●Ο χρόνος ανάπτυξης είναι σύντομος, το κόστος κατασκευής καλουπιών είναι χαμηλό και είναι κατάλληλο για προσαρμογή

Εφαρμογή προϊόντων μαγνητικών συνδέσμων:

1. Αεροδιαστημική, ιατρικές συσκευές, ηλεκτρονικά συστήματα οχημάτων, μικρές οικιακές συσκευές, αυτοματοποιημένος βιομηχανικός εξοπλισμός, εξοπλισμός επικοινωνίας δεδομένων, βιομηχανικός εξοπλισμός επιθεώρησης, ασύρματες συσκευές, έξυπνα οχήματα που κινούνται σε τροχιά
2: Συσκευές εικονικής πραγματικότητας (VR), συσκευές μη επανδρωμένων εναέριων οχημάτων, έξυπνες συσκευές ρομπότ
3: Έξυπνα φορετά προϊόντα, έξυπνα προϊόντα εντοπισμού θέσης (έξυπνα ρολόγια παιδιών, έξυπνα βραχιόλια, φορητά κινητά τηλέφωνα, ακουστικά Bluetooth κ.λπ.)
4: Έξυπνες οικιακές συσκευές, έξυπνες φορητές τερματικές συσκευές, έξυπνος εξοπλισμός υγιεινής, έξυπνος εξοπλισμός υπαίθριων σπορ, έξυπνες συσκευές φυσικοθεραπείας και ομορφιάς
5: Ηλεκτρονικά είδη ευρείας κατανάλωσης, μικρές οικιακές συσκευές (εκτυπωτές, έξυπνα τηλέφωνα, υπολογιστές, κάμερες, οπτικοακουστικός εξοπλισμός, PDA)

Γιατί η UPE πρέπει να είναι ο συνεργάτης σας;

1. Ομάδα Ε&Α ανεξάρτητες δυνατότητες σχεδιασμού και ανάπτυξης, μπορεί να προσαρμοστεί με την ανάπτυξη προϊόντων. Απλώς έχετε ένα ID, εμείς θα κάνουμε τα υπόλοιπα για εσάς, δωρεάν ανάπτυξη, χρόνος Ε&Α 3-5 εργάσιμες ημέρες.

2. Έργα προϊόντων πολλαπλών προγραμμάτων επιλογής, στρογγυλά, τετράγωνα, ορθογώνια, σε σχήμα σύνδεσης με την ευέλικτη χρήση του τρόπου για την επίτευξη όμορφης εμφάνισης, εξοικονόμηση χώρου, εύκολη σύνδεση, η μαγνητική δύναμη μπορεί να επιτύχει 1N έως 30N.

3. Τρόπος σύνδεσης: μαγνήτης σε μαγνήτη, μαγνήτης σε κράμα, μαγνήτης σε φύλλα σιδήρου και ούτω καθεξής, για να καλύψει διαφορετικές δομές και εφαρμογές, να αποφύγει τις παρεμβολές μαγνητικού πεδίου, να χρησιμοποιήσει μαγνήτη NdFeB, μπορεί να διατηρήσει τη μαγνητική δύναμη για πάντα.

Πώς να κάνετε την παραγγελία σας για μαγνητικό σύνδεσμο με την UPE

1. Υποβάλετε τις απαιτήσεις σας

Επικοινωνήστε με την ομάδα πωλήσεών μας μέσω:

Email: [union@upetech.net]

Τηλέφωνο: [+86 13434524996]

Διαδικτυακή φόρμα: [www.pogopinsconnector.com]

Παρέχετε λεπτομέρειες:

✔ Εφαρμογή (π.χ., ιατρική, αυτοκινητοβιομηχανία, ηλεκτρονικά είδη ευρείας κατανάλωσης)

✔ Τύπος συνδέσμου (π.χ., μαγνητικό pogo pin, καλώδιο φόρτισης)

✔ Προδιαγραφές (τάση, ρεύμα, μέγεθος, αδιάβροχη βαθμολογία κ.λπ.)

✔ Ποσότητα & χρόνος παράδοσης

2. Λάβετε μια προσαρμοσμένη λύση (εάν χρειάζεται)

Οι μηχανικοί μας θα εξετάσουν τις ανάγκες σας και θα προτείνουν ένα προσαρμοσμένο σχέδιο (εάν απαιτείται).

Θα μοιραστούμε 3D μοντέλα, δείγματα ή τεχνικά σχέδια για έγκριση.

Όρος πληρωμής:

50% Προκαταβολή (Πληρωμή εκ των προτέρων): Καλύπτει το κόστος παραγωγής (υλικά, εργασία).

50% Υπόλοιπο (Πληρωμή πριν από την αποστολή): Διασφαλίζει τον ποιοτικό έλεγχο και τη δέσμευση και από τα δύο μέρη.

Μέθοδος πληρωμής:

T/T (Τραπεζική μεταφορά), PayPal, Τράπεζα OCBC

Σύσταση:

Χρησιμοποιήστε το PayPal για δείγματα (ασφαλέστερο).

Χρησιμοποιήστε T/T για μαζικές παραγγελίες (χαμηλότερα τέλη).

Χρόνος παράδοσης δείγματος: Δείγμα αποθέματος 2-3 εργάσιμες ημέρες / προσαρμοσμένο δείγμα 5-7 εργάσιμες ημέρες

Χρόνος παράδοσης παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για: Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Εμπορικός όρος: EXW

Μεταφορά: Αέρας, Θάλασσα, Express

Υπηρεσία: Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
