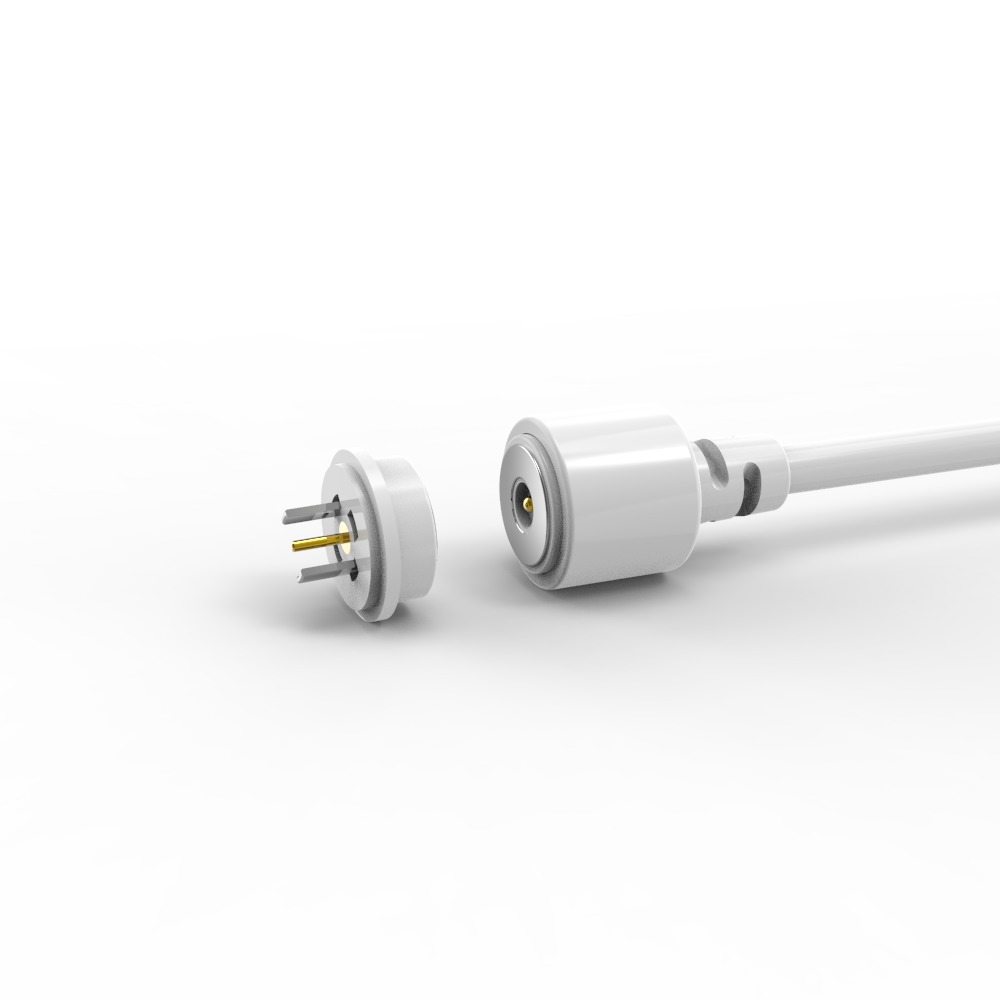

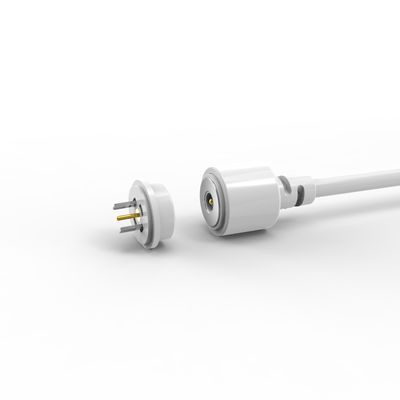

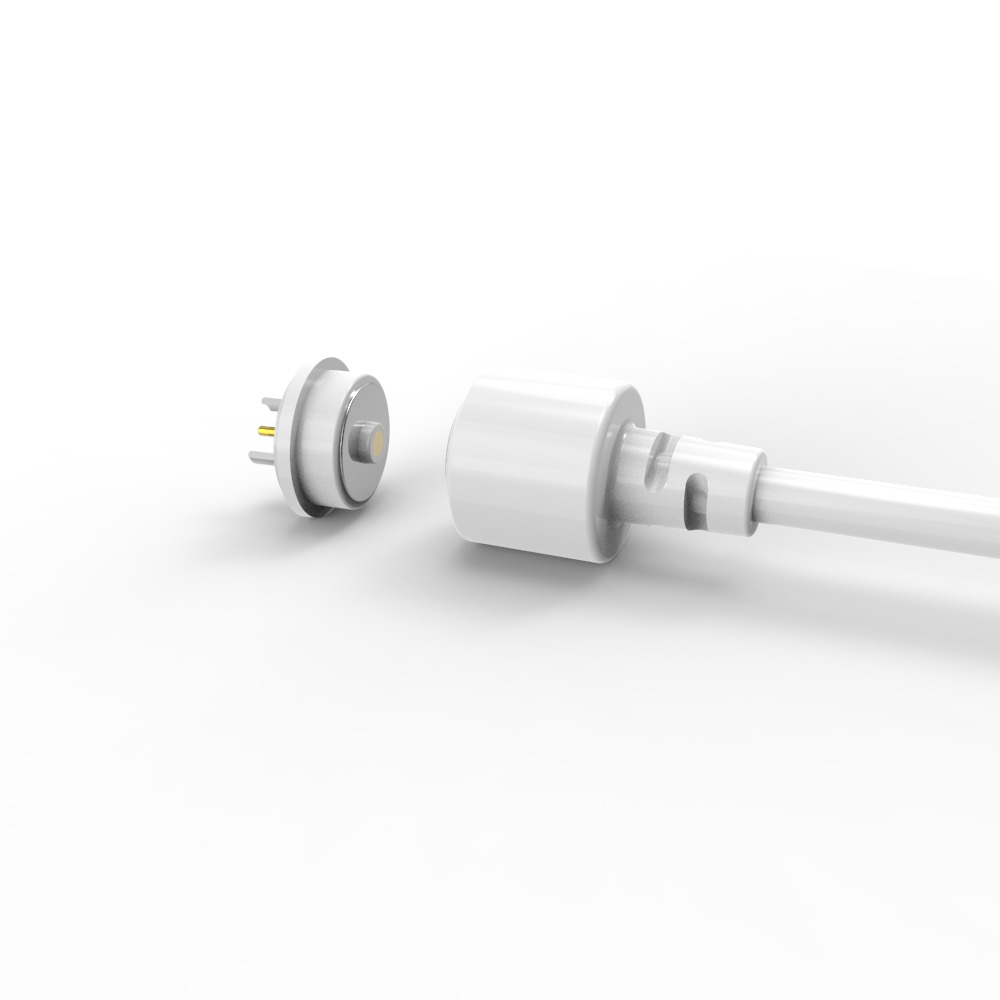

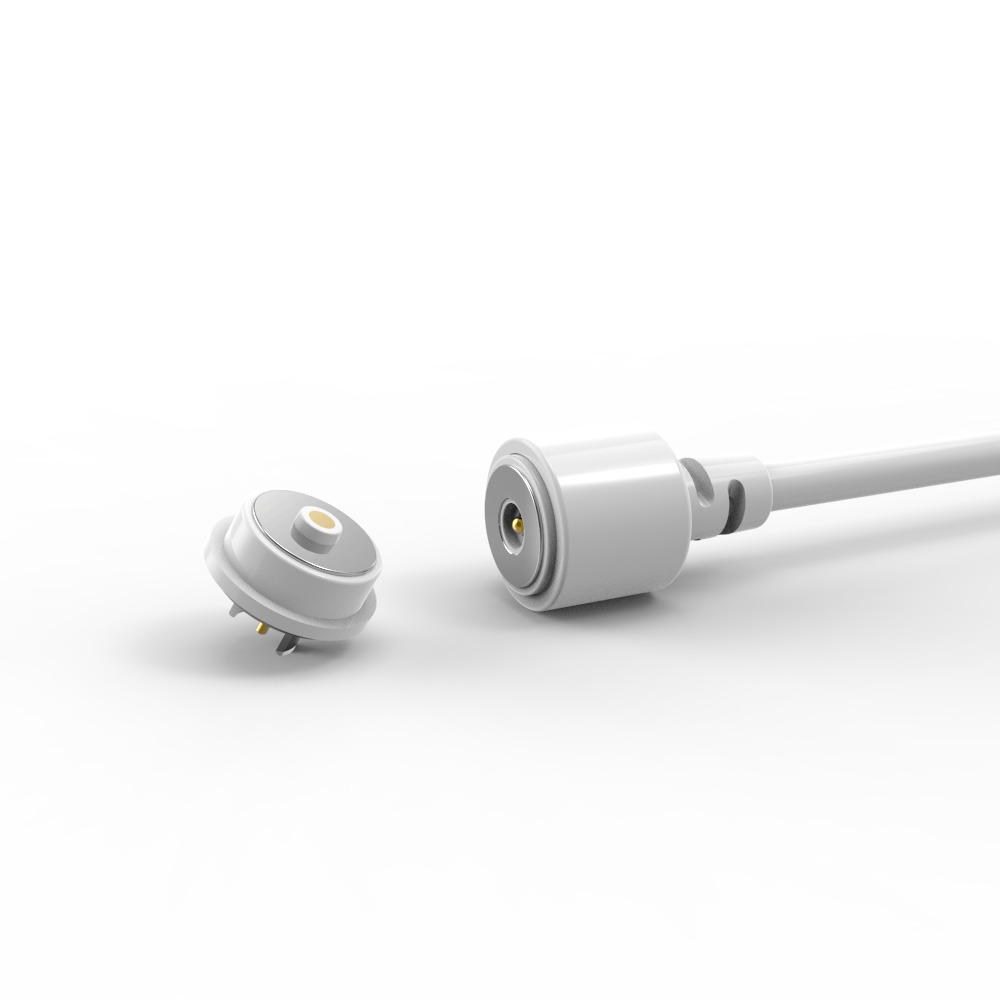

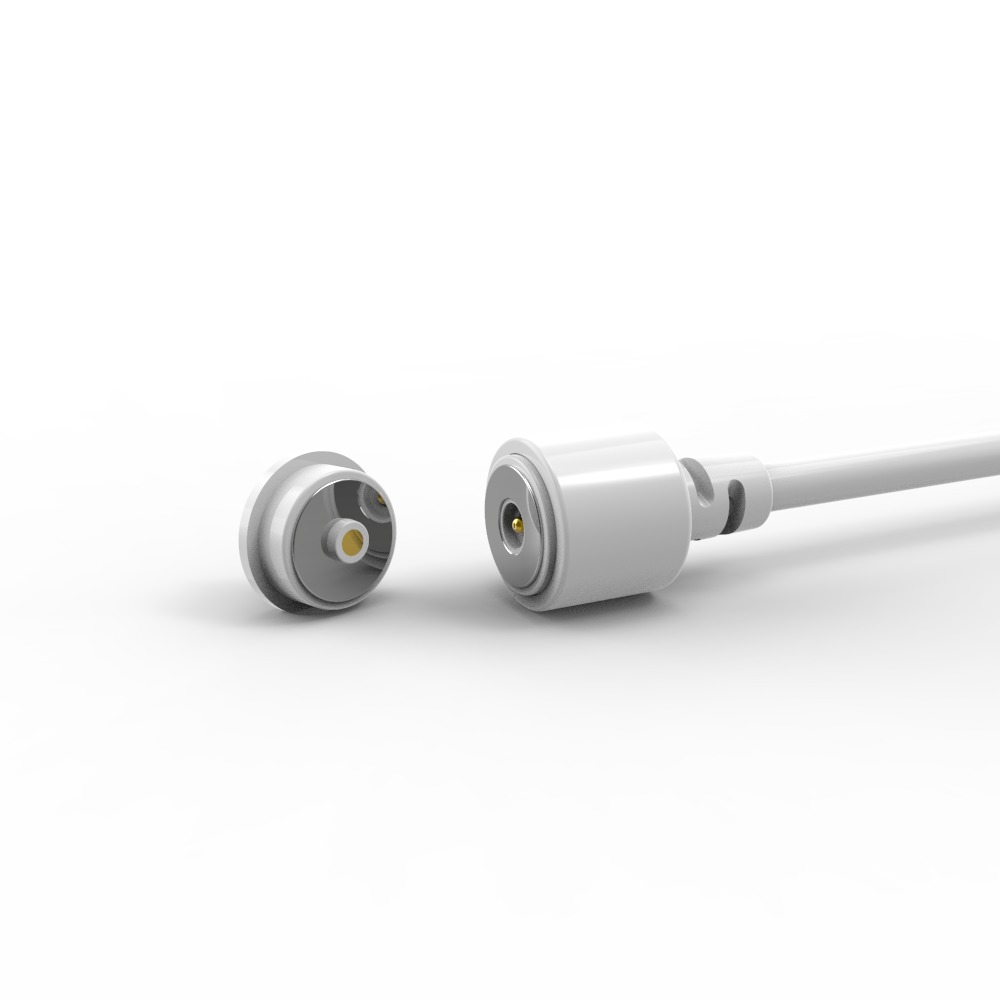

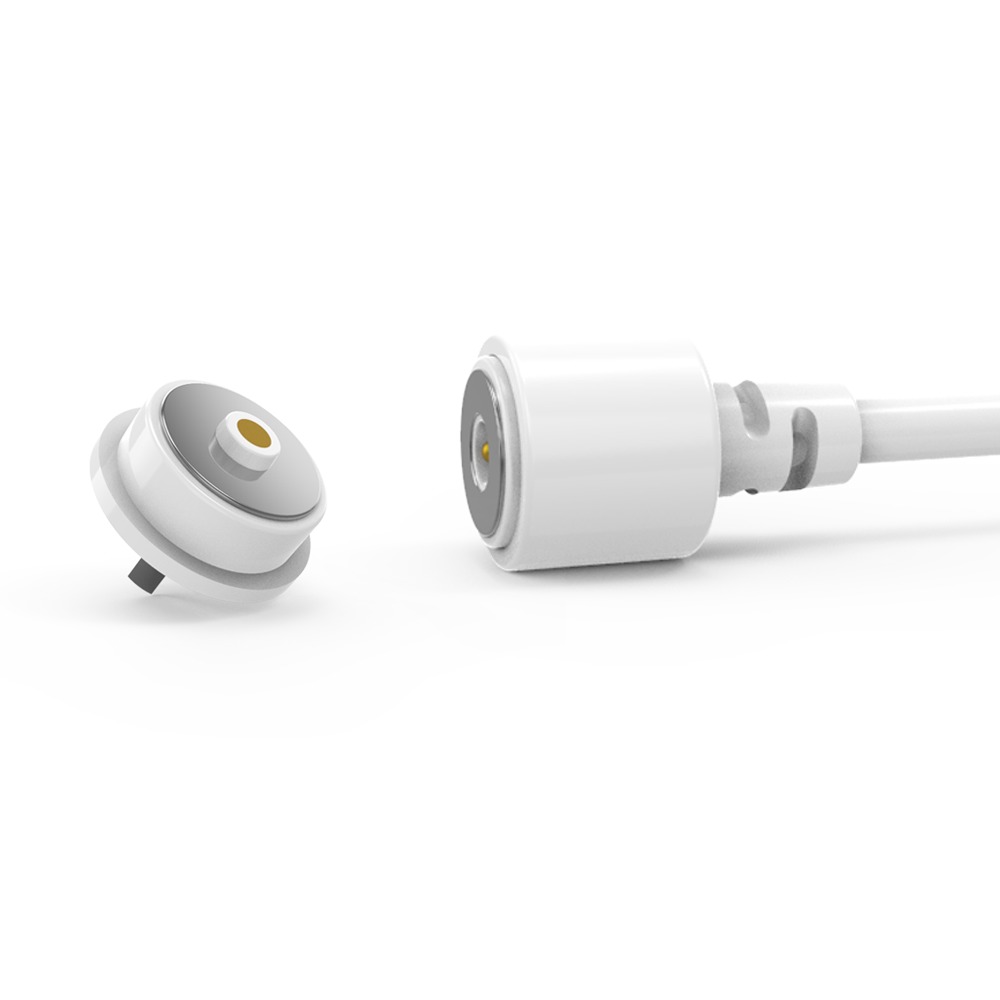

Διάμετρος 8,0mm προσαρμοσμένο αρσενικό και θηλυκό μαγνητικό καλώδιο USB για έξυπνα παπούτσια

8.0mm προσαρμοσμένο αρσενικό και θηλυκό μαγνητικό καλώδιο USB για έξυπνα παπούτσια.

Η UPE είναι επαγγελματίας κατασκευαστής μαγνητικών συνδέσμων και μαγνητικών καλωδίων.

Η εταιρεία UPE, ως επαγγελματίας παγκόσμιος κατασκευαστής, παρέχουμε μοναδικά σχεδιασμένες μαγνητικές λύσεις που έχουν σχεδιαστεί για να καλύπτουν τις ακριβείς απαιτήσεις των πελατών. Τα προϊόντα μας διαθέτουν συμπαγή, σχεδιασμένο με ακρίβεια συντελεστή μορφής. Χρησιμοποιώντας μαγνητικές ακίδες pogo, εξασφαλίζουν εξαιρετική ηλεκτρική αγωγιμότητα και ανώτερη αντοχή στη διάβρωση, ακόμη και σε απαιτητικά περιβάλλοντα.

Τα προϊόντα πωλούνται κυρίως στην Ευρώπη, τις Ηνωμένες Πολιτείες, τον Καναδά, την Αυστραλία και ανεπτυγμένες χώρες και περιοχές της Ασίας.

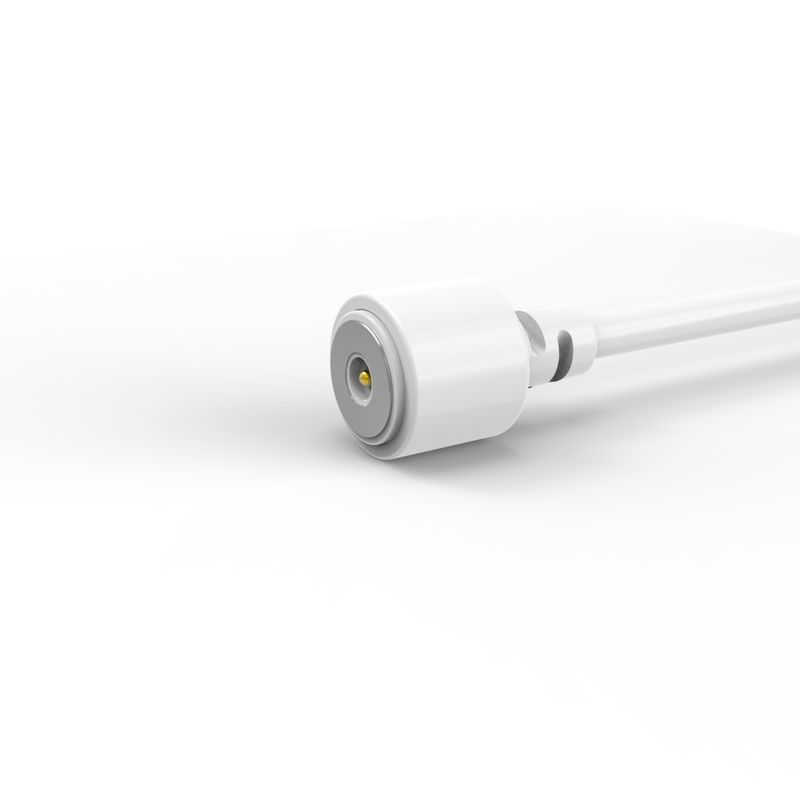

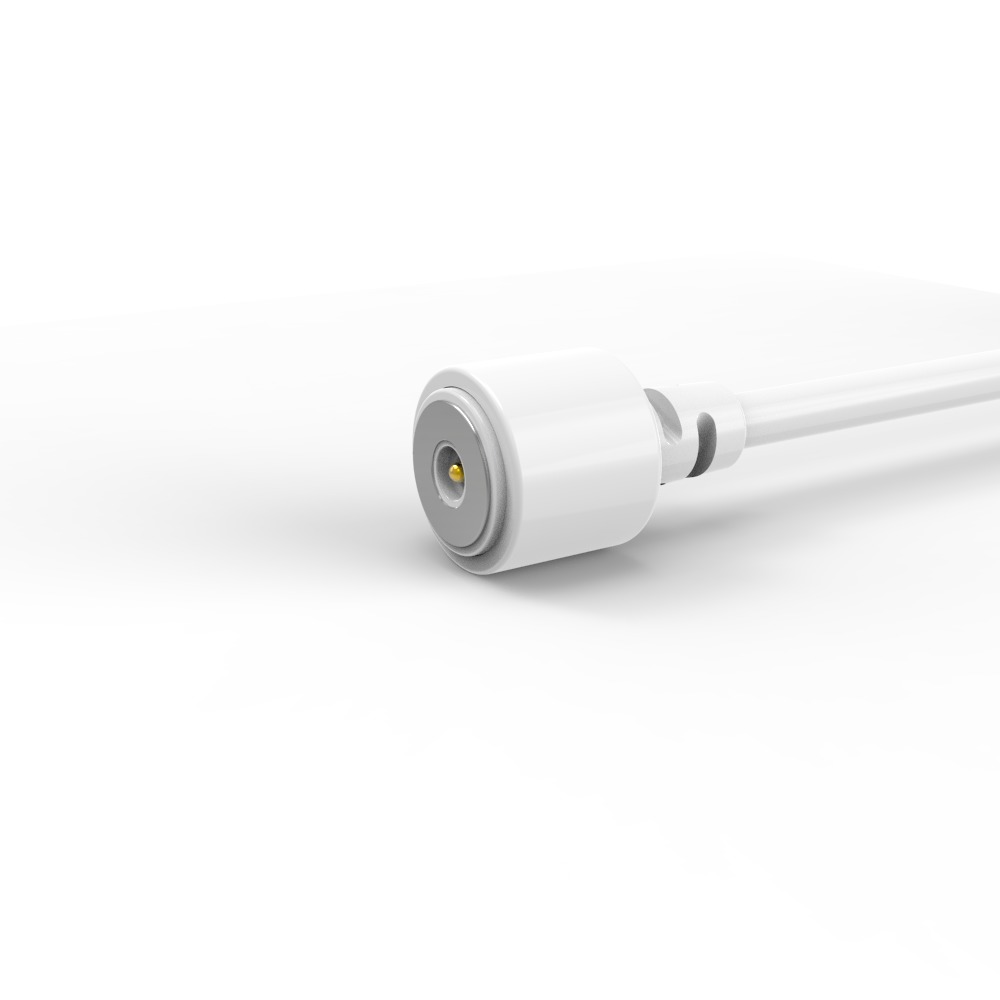

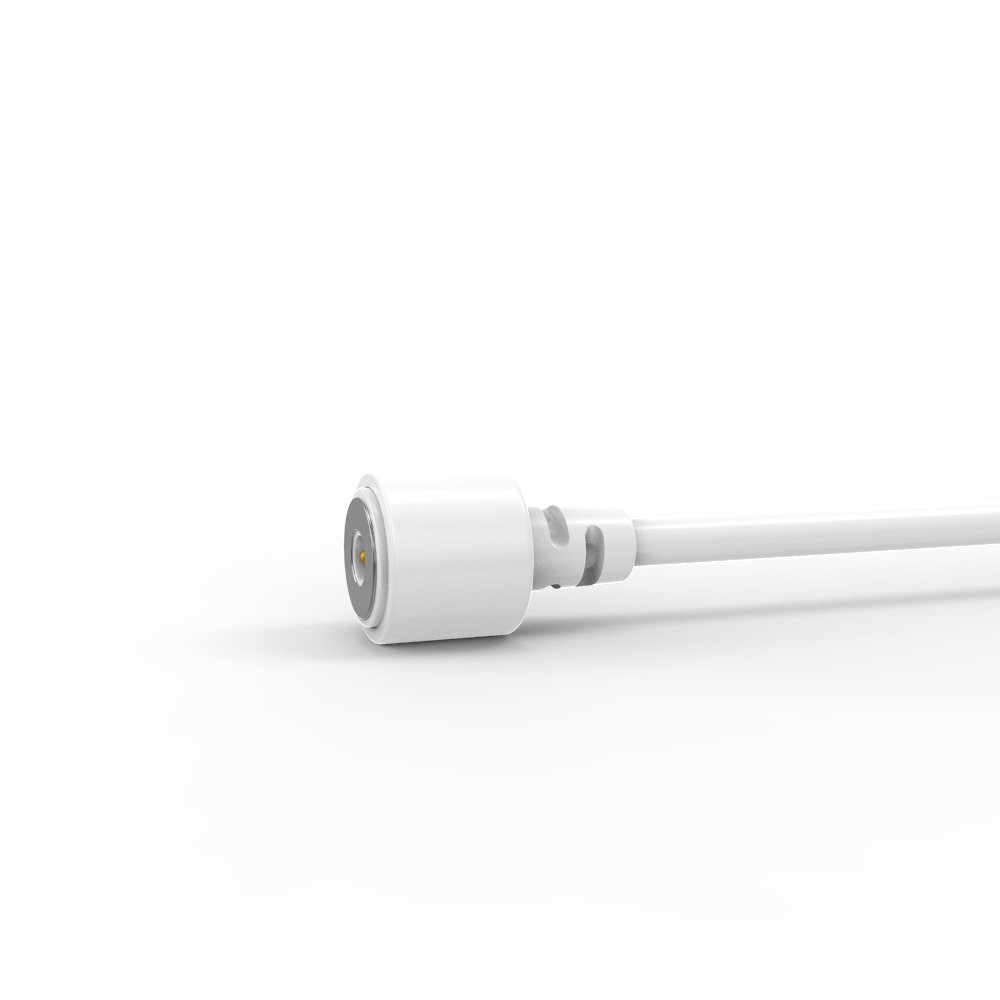

Αρσενικός μαγνητικός σύνδεσμος καλωδίου:

...Υλικά:
Pogo Pin: Ορείχαλκος (Επιμετάλλωση εμβόλου και βαρελιού 5U" Min Au πάνω από 60~100U"Ni);
Στέγαση: Λευκό LCP+30%GF UL94 V-0;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni;
Καλώδιο:Λευκό OD 3.00*2C(TC43*0.08),
Μπουφάν καλωδίου: ΛευκόTPE 90A .
Μπουφάν συνδετήρα: WhiteTPE 90A..
...Μηχανικά:
Δύναμη ελατηρίου: 60g±10g, σε διαδρομή εργασίας 0,4mm.
Πλήρης διαδρομή: 0,6mm.
Μηχανική διάρκεια ζωής: 10000 κύκλοι Min..
...Ηλεκτρικά:
Τάση: 12 V.
Ρεύμα: 2A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...ROHS ή REACH συμβατό προϊόν.
...Δοκιμή ψεκασμού αλατιού: 48 H.

Θηλυκός μαγνητικός σύνδεσμος:

..Υλικά :
PINr: Χωρίς μόλυβδο C6801, επιμετάλλωση 5U" Min Au πάνω από 60~100U"Ni;
Στέγαση: Λευκό LCP+30%GF UL94 V-0;
Κέλυφος: Χωρίς μόλυβδο C6801 Επιμετάλλωση Ni;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni
....Ηλεκτρικά:
Τάση: 12,0 V.
Ρεύμα: 3,0A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και σύντομο τεστ.
...ROHS ή REACHσυμβατό προϊόν.
...Δοκιμή ψεκασμού αλατιού: 48H.
...& Διάσταση βασικής επιθεώρησης.
… Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση πλακέτας PCB;
2. Διαμόρφωση και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Μπορεί να προστεθεί ένας τερματικός σταθμός μεταφοράς αυτής της πλακέτας PCB;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

Παράμετρος κυκλικών μαγνητικών συνδέσμων καλωδίων 2Pin:

Κυκλικό 2Pin  Τεχνικό σχέδιο θηλυκού μαγνητικού συνδέσμου

Reσυνιστώμενη διάταξη pcb

Πλεονεκτήματα του μαγνητικού συνδέσμου:

●Ανθρωποποιημένος σχεδιασμός της αυτόματης εμπειρίας σύνδεσης προσρόφησης;

●Ανθρωποποιημένη προστασία από πτώση: είναι εύκολο να αφαιρεθεί από τη διεπαφή φόρτισης, και δεν είναι εύκολο να αφαιρεθεί η συσκευή;

●Διάρκεια ζωής: έως 100.000-200.000 κύκλοι;

●Αδιάβροχος σχεδιασμός: το θηλυκό άκρο της συσκευής μπορεί να είναι ανθεκτικό στη σκόνη και αδιάβροχο (IPX8);

●Γρήγορος χρόνος φόρτισης: ο σχεδιασμός μαγνητικού συνδέσμου 5A-10A αντέχει στη μετάδοση μεγάλου ρεύματος;

●Η εμφάνιση του μαγνητικού συνδέσμου μπορεί να ταιριάξει σύμφωνα με το σχεδιασμό της συσκευής εφαρμογής του πελάτη;

●Σχεδιασμός δομής κατά του βραχυκυκλώματος προϊόντος και ασφαλής;

●Πραγματοποιήστε μετάδοση σήματος υψηλής συχνότητας, μπορεί να αντικαταστήσει την παραδοσιακή λειτουργία USB2.0 HDMI 1.3 Μετάδοση σήματος βίντεο και ήχου

●Οι θηλυκοί σύνδεσμοι εξοικονόμησης χώρου και οι προσαρμογείς PCB μπορούν να επιτύχουν συνδέσεις τύπου pogo και SMT DIP patch cord

●Η εξαιρετική βαθμίδα αντοχής στη διάβρωση (48H-120H) πληροί τις απαιτήσεις για χρήση σε σκληρά περιβάλλοντα

●Εξαιρετικές επεκτάσιμες διεπαφές, οι οποίες μπορούν να υλοποιήσουν (Σήμα ισχύος, Βίντεο Ήχος, Jack, κ.λπ.)

●Ο χρόνος ανάπτυξης είναι σύντομος, το κόστος κατασκευής καλουπιών είναι χαμηλό και είναι κατάλληλο για προσαρμογή

Εφαρμογή προϊόντων:

1. Αεροδιαστημική, ιατρικές συσκευές, ηλεκτρονικά συστήματα αυτοκινήτων, μικρές οικιακές συσκευές, αυτοματοποιημένος βιομηχανικός εξοπλισμός, εξοπλισμός επικοινωνίας δεδομένων, εξοπλισμός βιομηχανικής επιθεώρησης, ασύρματες συσκευές, έξυπνα οχήματα που κινούνται με τροχιά
2: Συσκευές εικονικής πραγματικότητας (VR), συσκευές μη επανδρωμένων εναέριων οχημάτων, έξυπνες συσκευές ρομπότ
3: Έξυπνα φορητά προϊόντα, έξυπνα προϊόντα τοποθέτησης (έξυπνα ρολόγια παιδιών, έξυπνα βραχιόλια, φορητά κινητά τηλέφωνα, ακουστικά Bluetooth κ.λπ.)
4: Έξυπνες οικιακές συσκευές, έξυπνες φορητές τερματικές συσκευές, έξυπνος εξοπλισμός υγιεινής, έξυπνος εξοπλισμός υπαίθριων σπορ, έξυπνες συσκευές φυσικοθεραπείας και ομορφιάς
5: Ηλεκτρονικά είδη ευρείας κατανάλωσης, μικρές οικιακές συσκευές (εκτυπωτές, έξυπνα τηλέφωνα, υπολογιστές, κάμερες, οπτικοακουστικός εξοπλισμός, PDA)

Γιατί να μας επιλέξετε;

1. Ομάδα Ε&Α ανεξάρτητες δυνατότητες σχεδιασμού και ανάπτυξης, μπορεί να προσαρμοστεί με την ανάπτυξη προϊόντων. χρειάζεστε μόνο ένα ID, εμείς θα κάνουμε τα υπόλοιπα για εσάς, δωρεάν ανάπτυξη, χρόνος Ε&Α 3-5 εργάσιμες ημέρες.

2. Έργα προϊόντων πολλαπλών προγραμμάτων επιλογής, στρογγυλά, τετράγωνα, ορθογώνια, σε σχήμα σύνδεσης με την ευέλικτη χρήση του τρόπου για την επίτευξη όμορφης εμφάνισης, εξοικονομώντας χώρο, εύκολη σύνδεση, η μαγνητική δύναμη μπορεί να φτάσει από 1N έως 30N.

3. Τρόπος σύνδεσης: μαγνήτης σε μαγνήτη, μαγνήτης σε κράμα, μαγνήτης σε φύλλα σιδήρου και ούτω καθεξής, για να καλύψουν διαφορετικές δομές και εφαρμογές, αποφύγετε τις παρεμβολές μαγνητικού πεδίου, χρησιμοποιήστε μαγνήτη NdFeB, μπορεί να διατηρήσει τη μαγνητική δύναμη για πάντα.

Πώς να παραγγείλετε τον μαγνητικό σύνδεσμο καλωδίου

Βήμα 1: Υποβάλετε τις απαιτήσεις σας
Παρέχετε αυτές τις βασικές λεπτομέρειες:

✅Τύπος συνδέσμου: π.χ., Μόνο φόρτιση, Δεδομένα+Ισχύς (USB-C/HDMI), Pogo Pin, Hybrid

✅Ποσότητα: Εκτιμώμενος ετήσιος όγκος (π.χ., 50K μονάδες/έτος)

✅Ανάγκες προσαρμογής:
.Σχήμα/μέγεθος (π.χ., κυκλικό Ø5mm, ορθή γωνία)
.Ονομαστική τιμή ρεύματος (π.χ., γρήγορη φόρτιση 8A)

.Βαθμολογία IP (π.χ., IPX8 αδιάβροχο)

.Τύπος σήματος (π.χ., USB 2.0 + τροφοδοσία 12V)
Αισθητική (χρώμα, επωνυμία, φινίρισμα επιφάνειας)

✅Τεχνικές προδιαγραφές: Τάση λειτουργίας, κύκλοι ζευγοποίησης, εύρος θερμοκρασίας λειτουργίας

Βήμα 2: Προσφορά & Συμφωνία
Η UPE παρέχει:
.Τιμολόγηση μονάδας (εκπτώσεις όγκου για παραγγελίες 5K+)
.Χρόνος παράδοσης (δημιουργία πρωτοτύπων + μαζική παραγωγή)
.Όροι πληρωμής (π.χ., κατάθεση 50%, 50% πριν από την αποστολή)

Οριστικοποίηση: MOQ, χρονοδιάγραμμα παράδοσης, συσκευασία

Βήμα 3: Επιβεβαίωση παραγγελίας & Πληρωμή
Υπογράψτε ένα PO ή επίσημη συμφωνία παραγγελίας

Πληρώστε με ασφάλεια μέσω:
.Τραπεζική μεταφορά (SWIFT/TT)
.PayPal
.Επιστολή πίστωσης (για μαζικές παραγγελίες)

Βήμα 4: Παραγωγή & Αποστολή
✅Δημιουργία πρωτοτύπων: 5-7 ημέρες (έγκριση δείγματος πριν από τη μαζική παραγωγή)

✅Μαζική παραγωγή: 15-20 ημέρες (ευέλικτη κλιμάκωση)

Αποστολή:
.EXW
.Εντοπισμένη εφοδιαστική (DHL, FedEx, θαλάσσιες μεταφορές)

Βήμα 5: Διασφάλιση ποιότητας
✅Πριν από την αποστολή: Η UPE παρέχει αναφορές QC (δοκιμές IP, έλεγχοι συνέχειας)

✅Μετά την παράδοση: Επιθεωρήστε για:
.Ακρίβεια διαστάσεων
.Απόδοση σήματος/ισχύος
.Σταθερότητα φινιρίσματος
