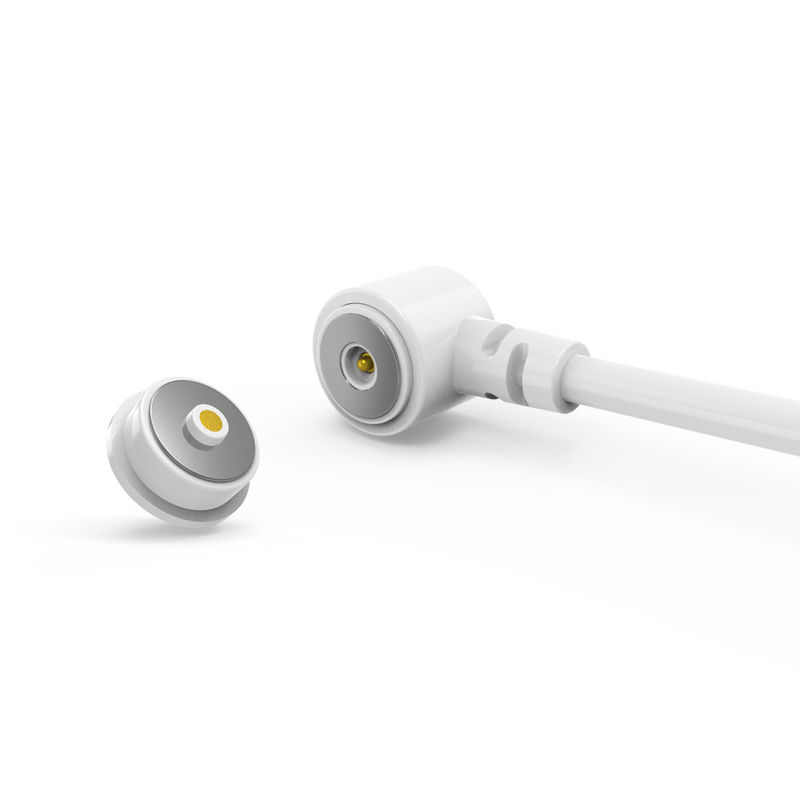

Λευκός μαγνητικός σύνδεσμος καλωδίου αρσενικό θηλυκό φορτιστή ρεύματος USB

Λευκό μαγνητικό βύσμα καλωδίου αρσενικό θηλυκό φορτιστή ρεύματος βύσμα καλωδίου USB.

Η UPE είναι επαγγελματίας κατασκευαστής μαγνητικών συνδέσμων και μαγνητικών συνδέσμων καλωδίων.

Έχουμε τους δικούς μας επαγγελματίες σχεδιαστές για να καλύψουμε οποιεσδήποτε απαιτήσεις σας και να παρέχουμε υπηρεσίες προσαρμογής μαγνητικών συνδέσμων. Διαφορετικά προϊόντα και λύσεις μαγνητικών συνδέσμων pogo pin μπορούν να σχεδιαστούν σύμφωνα με τις διαφορετικές ανάγκες των πελατών.

Έχουμε τηρήσει την συνεχή τεχνολογική καινοτομία και τα υψηλής ποιότητας προϊόντα ως τον πυρήνα της ανάπτυξης της εταιρείας, μια επαγγελματική και έμπειρη τεχνική ομάδα έχει περισσότερα από 15 χρόνια εμπειρίας στον σχετικό κλάδο των συνδέσμων. Η UPE έχει πολυετή εργασιακή εμπειρία στην ανάπτυξη και κατασκευή προϊόντων. Η UPE διασφαλίζει την ποιότητα των προϊόντων κατά τη διάρκεια του σχεδιασμού, της ανάπτυξης και της κατασκευής των προϊόντων. Ταυτόχρονα, μπορεί επίσης να παρέχει στους πελάτες τεχνική υποστήριξη όπως η σύγχρονη ανάπτυξη.

Η περιοχή του εργοστασίου παραγωγής εφαρμόζεται αυστηρά σύμφωνα με το πρότυπο 7S και το εργαστήριο χωρίς σκόνη χρησιμοποιείται για τις λειτουργίες παραγωγής και το περιβάλλον εργασίας είναι καθαρό και τακτοποιημένο. Εφαρμόζουμε αυστηρά τον ποιοτικό έλεγχο σύμφωνα με τα πρότυπα του συστήματος διαχείρισης ποιότητας ISO90001.

Τα προϊόντα πωλούνται κυρίως στην Ευρώπη, τις Ηνωμένες Πολιτείες, τον Καναδά, την Αυστραλία και ανεπτυγμένες χώρες και περιοχές στην Ασία.

Προσοχή:

1. Μόνιμοι μαγνήτες NdFeB:
Τα προϊόντα μας χρησιμοποιούν υψηλής ποιότητας μαγνήτες Neodymium Iron Boron (NdFeB), παρέχοντας μόνιμη μαγνητική δύναμη υπό κανονικές συνθήκες λειτουργίας.
Σημείωση: Οι μαγνητικές ιδιότητες ενδέχεται να υποβαθμιστούν υπό τις ακόλουθες συνθήκες:

Έκθεση που υπερβαίνει την ειδική θερμοκρασία Curie του υλικού

Φυσική ζημιά ή δομική βλάβη

Συνεχής αντίθεση από παρόμοιους μαγνητικούς πόλους

2. Παρεμβολές μαγνητικού πεδίου:
Τα εγγενή μαγνητικά πεδία ενδέχεται να επηρεάσουν κοντινά ευαίσθητα ηλεκτρονικά. Συνιστούμε:

Διατήρηση επαρκούς απόστασης από ευαίσθητες συσκευές

Εφαρμογή μαγνητικής θωράκισης όπου είναι κρίσιμο

Συμβουλευτείτε την ομάδα μηχανικών μας για καθοδήγηση ενσωμάτωσης

Αρσενικό μαγνητικό βύσμα καλωδίου:

1. Υλικά & Κατασκευή (Premium & Ανθεκτικό):

Pogo Pins: Πυρήνας από ορείχαλκο με επιμετάλλωση υψηλής ποιότητας (60~100µ" Ni κάτω από 5µ" Au) που εξασφαλίζει ανώτερη αντοχή στη διάβρωση, χαμηλή αντίσταση επαφής και μακροχρόνια αξιοπιστία.

Housing: Λευκό LCP+30%GF UL94 V-0

Magnet: NdFeB N52 (επινικελωμένο) – Κορυφαία μαγνητική ισχύς (βαθμός N52) για ασφαλή σύζευξη με προστασία από τη διάβρωση.

Καλώδιο & Μπουφάν:

Καλώδιο: OD 3.0mm, 2-πύρηνο (43x0.08mm συστραμμένα χάλκινα καλώδια).

Συνδετήρας & Μπουφάν καλωδίων: Λευκό TPE 90A – Εύκαμπτο, ανθεκτικό στην τριβή και αισθητικά συνεπές.

2. Μηχανική απόδοση (Σχεδιασμένο με ακρίβεια):

Δύναμη ελατηρίου: 60g ±10g @ 0.4mm διαδρομή εργασίας – Βελτιστοποιημένο για σταθερή πίεση επαφής και εύκολη σύζευξη.

Διαδρομή: Πλήρης διαδρομή 0.6mm (διαδρομή εργασίας 1.0mm).

Διάρκεια ζωής: 10.000+ κύκλοι – Στιβαρός σχεδιασμός για υψηλή συχνότητα

3. Ηλεκτρική αξιοπιστία (Δοκιμασμένο & Πιστοποιημένο):

Βαθμολογία: 12V / 2A – Κατάλληλο για μετάδοση δεδομένων/ενέργειας χαμηλής ισχύος (π.χ., φορετά, συσκευές IoT).

Αντίσταση επαφής: ≤50mΩ ανά ακίδα (εξασφαλίζοντας ελάχιστη πτώση τάσης).

Δοκιμή: 100% δοκιμή ανοιχτού/βραχυκυκλώματος + 48H ψεκασμός αλατιού (επικύρωση αντοχής στη διάβρωση).

Συμμόρφωση: ROHS/REACH – Περιβαλλοντικά ασφαλές για τις παγκόσμιες αγορές.

Θηλυκό μαγνητικό βύσμα:

Βασικά εξαρτήματα & Υλικά:

1. Ακίδες (Ηλεκτρικές επαφές):

. Βασικό υλικό: Κράμα ορείχαλκου χωρίς μόλυβδο C6801 (Υψηλότερη περιεκτικότητα σε χαλκό από τον τυπικό ορείχαλκο, προσφέροντας καλύτερη αγωγιμότητα και αντοχή στη διάβρωση).

. Επιμετάλλωση: Ίδια με το αρσενικό - Ελάχιστο 5µ" Χρυσός (Au) πάνω από 60-100µ" Νικέλιο (Ni). Εξασφαλίζει εξαιρετική αντοχή στη διάβρωση και χαμηλή αντίσταση επαφής.

2. Housing (Κύριο πλαστικό σώμα):

. Υλικό: Ίδιο με το αρσενικό - Λευκό LCP+30%GF UL94 V-0

3. Shell (Εξωτερική μεταλλική δομή):

. Υλικό: Κράμα ορείχαλκου χωρίς μόλυβδο C6801.

. Επιμετάλλωση: Νικέλιο (Ni). Παρέχει προστασία από τη διάβρωση και ένα συνεπές φινίρισμα. Αυτή είναι μια σημαντική δομική διαφορά σε σχέση με το αρσενικό βύσμα.

3. Μαγνήτης:

. Τύπος: Ίδιος με το αρσενικό - NdFeB N52 (Ο ισχυρότερος κοινός βαθμός).

. Επιμετάλλωση: Νικέλιο (Ni). Απαραίτητο για την προστασία του μαγνήτη από τη διάβρωση.

Ηλεκτρικές προδιαγραφές:

1. Λειτουργική τάση: 12V DC (Ίδια με το αρσενικό).

2. Λειτουργικό ρεύμα: 3.0A (Κρίσιμη διαφορά - Υψηλότερο από την ονομαστική τιμή 2A του αρσενικού).

3. Αντίσταση επαφής: Μέγιστο 50mΩ ανά ακίδα (Ίδια προδιαγραφή με το αρσενικό).

4. Δοκιμή: 100% Δοκιμή ανοιχτού & βραχυκυκλώματος (Τυπικός ποιοτικός έλεγχος).

Συμμόρφωση & Αξιοπιστία:

Περιβαλλοντική συμμόρφωση: Ρητά συμμορφώνεται με RoHS & REACH.

Αντοχή στη διάβρωση (Δοκιμή ψεκασμού αλατιού): 48 ώρες (Ίδια με το αρσενικό, υποδεικνύοντας καλή περιβαλλοντική ανθεκτικότητα για την επιμετάλλωση/τα υλικά

Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):

1. Συγκόλληση PCBboard;
2. Σχηματισμός και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Ένα τερματικό μεταφοράς αυτού του PCBboard μπορεί να προστεθεί;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου καλουπιού;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

Παράμετρος μαγνητικών συνδέσμων καλωδίων 2Pin:

Τεχνικό σχέδιο συνδέσμου καλωδίου 2Pin

Τεχνικό σχέδιο θηλυκού μαγνητικού συνδέσμου 2Pin

Reσυνιστώμενη διάταξη pcb

Πλεονεκτήματα του μαγνητικού συνδέσμου:

●Ανθρωποκεντρικός σχεδιασμός αυτόματης εμπειρίας σύνδεσης προσρόφησης;

●Ανθρωποκεντρική προστασία από πτώση: είναι εύκολο να αφαιρεθεί από τη διεπαφή φόρτισης, και δεν είναι εύκολο να αφαιρεθεί η συσκευή;

●Διάρκεια ζωής: έως 100.000-200.000 κύκλοι;

●Αδιάβροχος σχεδιασμός: το θηλυκό άκρο της συσκευής μπορεί να είναι ανθεκτικό στη σκόνη και αδιάβροχο (IPX8);

●Γρήγορος χρόνος φόρτισης: ο σχεδιασμός μαγνητικού συνδέσμου 5A-10A αντέχει στη μετάδοση μεγάλου ρεύματος;

●Η εμφάνιση του μαγνητικού συνδέσμου μπορεί να ταιριάξει σύμφωνα με το σχεδιασμό της συσκευής εφαρμογής του πελάτη;

●Σχεδιασμός δομής κατά του βραχυκυκλώματος προϊόντος και ασφαλής;

●Πραγματοποιήστε μετάδοση σήματος υψηλής συχνότητας, μπορεί να αντικαταστήσει την παραδοσιακή λειτουργία USB2.0 HDMI 1.3 Μετάδοση σήματος βίντεο και ήχου

Εφαρμογή προϊόντων:

1.Φορητές συσκευές, έξυπνος εξοπλισμός εντοπισμού θέσης, έξυπνα βραχιόλια παιδιών, έξυπνα ρολόγια, φορητά κινητά τηλέφωνα, ακουστικά Bluetooth κ.λπ.) καλώδιο δεδομένων, καλώδιο φόρτισης, μαγνητική σύνδεση άκρου καλωδίου

2. Ιατρικός εξοπλισμός, ασύρματος εξοπλισμός, εξοπλισμός επικοινωνίας δεδομένων, εξοπλισμός τηλεπικοινωνιών, εξοπλισμός αυτοματισμού και βιομηχανικός εξοπλισμός, οπτικοακουστικός εξοπλισμός

3. Αεροπορία, αεροδιαστημική ηλεκτρονική, στρατιωτική επικοινωνία

4. Αυτοκίνητα, πλοήγηση αυτοκινήτων, εξοπλισμός δοκιμών και μέτρησης

5. Ηλεκτρονικά είδη ευρείας κατανάλωσης (κινητά τηλέφωνα, tablet, ακουστικά Bluetooth, κάμερα, ρολόι, φορητά ηλεκτρονικά προϊόντα ευρείας κατανάλωσης και πολλοί άλλοι ηλεκτρονικοί τομείς.)

Γιατί να μας επιλέξετε;

1. Επαγγελματική υπηρεσία προσαρμογής

2. Γρήγορη δυνατότητα παραγωγής δειγμάτων

3. Αυστηρό σύστημα ποιοτικού ελέγχου

4. Επεξεργασία με εισαγόμενα εξαρτήματα

5. Εξοπλισμός δοκιμών υψηλής ακρίβειας

6. Λογικές διαδικασίες ελέγχου κόστους

7. Περιβαλλοντικά πρότυπα προϊόντων

Πώς να παραγγείλετε τον μαγνητικό σύνδεσμο καλωδίου

Βήμα 1: Υποβάλετε τις απαιτήσεις σας
Παρέχετε αυτές τις βασικές λεπτομέρειες:

✅Τύπος συνδέσμου: π.χ., Μόνο φόρτιση, Δεδομένα+Ενέργεια (USB-C/HDMI), Pogo Pin, Hybrid

✅Ποσότητα: Εκτιμώμενος ετήσιος όγκος (π.χ., 50K μονάδες/έτος)

✅Ανάγκες προσαρμογής:
. Σχήμα/μέγεθος (π.χ., κυκλικό Ø5mm, ορθογώνιο)
. Ονομαστική τιμή ρεύματος (π.χ., γρήγορη φόρτιση 8A)

. Βαθμολογία IP (π.χ., IPX8 αδιάβροχο)

. Τύπος σήματος (π.χ., USB 2.0 + 12V power)
Αισθητική (χρώμα, επωνυμία, φινίρισμα επιφάνειας)

✅Τεχνικές προδιαγραφές: Λειτουργική τάση, κύκλοι σύζευξης, εύρος θερμοκρασίας λειτουργίας

Βήμα 2: Προσφορά & Συμφωνία
Η UPE παρέχει:
. Τιμολόγηση μονάδας (εκπτώσεις όγκου για παραγγελίες 5K+)
. Χρόνος παράδοσης (δημιουργία πρωτοτύπων + μαζική παραγωγή)
. Όροι πληρωμής (π.χ., κατάθεση 50%, 50% πριν από την αποστολή)

Οριστικοποίηση: MOQ, χρονοδιάγραμμα παράδοσης, συσκευασία

Βήμα 3: Επιβεβαίωση παραγγελίας & Πληρωμή
Υπογράψτε ένα PO ή επίσημη συμφωνία παραγγελίας

Πληρώστε με ασφάλεια μέσω:
. Τραπεζική μεταφορά (SWIFT/TT)
. PayPal
. Πιστωτική επιστολή (για μαζικές παραγγελίες)

Βήμα 4: Παραγωγή & Αποστολή
✅Δημιουργία πρωτοτύπων: 5-7 ημέρες (έγκριση δείγματος πριν από τη μαζική παραγωγή)

✅Μαζική παραγωγή: 15-20 ημέρες (ευέλικτη κλιμάκωση)

Αποστολή:
.EXW
. Παρακολούθηση logistics (DHL, FedEx, θαλάσσιες μεταφορές)

Βήμα 5: Διασφάλιση ποιότητας
✅Πριν από την αποστολή: Η UPE παρέχει αναφορές QC (δοκιμές IP, έλεγχοι συνέχειας)

✅Μετά την παράδοση: Επιθεωρήστε για:
. Ακρίβεια διαστάσεων
. Απόδοση σήματος/ενέργειας
. Συνέπεια φινιρίσματος
