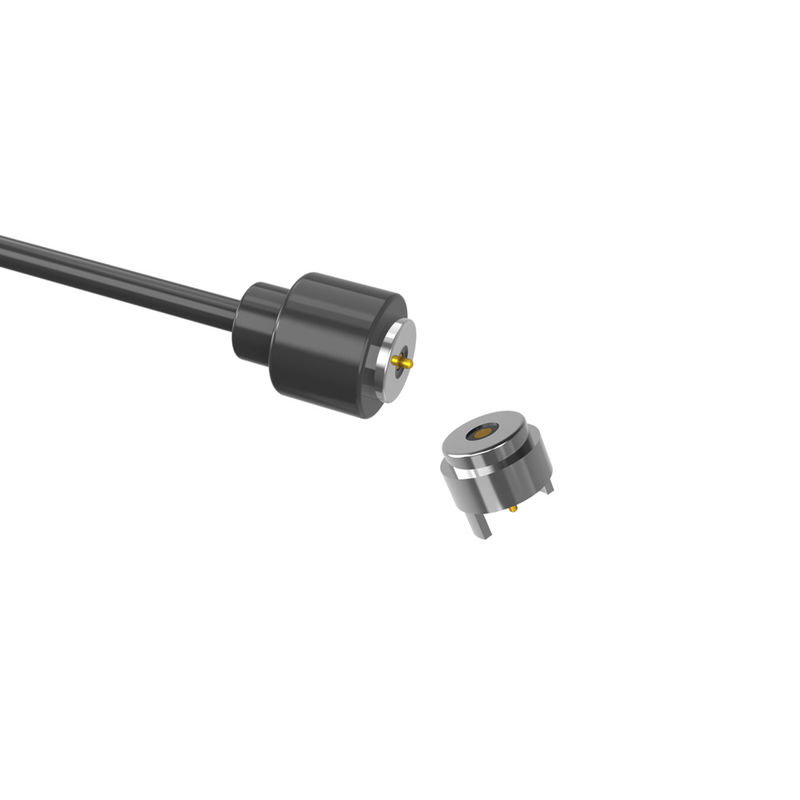

Στρογγυλός μαγνητικός σύνδεσμος DC αρσενικού και θηλυκού 5,0mm με μαύρο καλώδιο

Στρογγυλός αρσενικός και θηλυκός μαγνητικός σύνδεσμος DC 5,0mm με μαύρο καλώδιο.

UPE: Ο Ειδικός σας σε Προσαρμοσμένους Μαγνητικούς Συνδέσμους & Καλώδια

Επαγγελματικός Σχεδιασμός & Κατασκευή: Η UPE είναι κορυφαίος κατασκευαστής που ειδικεύεται σε υψηλής ποιότητας μαγνητικούς συνδέσμους και μαγνητικούς συνδέσμους καλωδίων. Συνδυάζουμε στιβαρή μηχανική με κατασκευή ακριβείας.

Η Προσαρμογή είναι το Κλειδί: Η εσωτερική μας ομάδα επαγγελματιών σχεδιαστών συνεργάζεται άμεσα μαζί σας για να κατανοήσει τις μοναδικές σας απαιτήσεις. Δεν προσφέρουμε απλώς τυποποιημένα προϊόντα. Διαπρέπουμε στην προσαρμογή μαγνητικών συνδέσμων.

Λύσεις, Όχι Απλώς Προϊόντα: Σχεδιάζουμε και παρέχουμε προσαρμοσμένες λύσεις μαγνητικών συνδέσμων pogo pin για την επίλυση των συγκεκριμένων προκλήσεων συνδεσιμότητας. Όποιες και αν είναι οι ανάγκες της εφαρμογής σας, η UPE μπορεί να σχεδιάσει τη βέλτιστη μαγνητική σύνδεση.

Αρσενικός μαγνητικός σύνδεσμος καλωδίου:
...Υλικά:
Pogo Pin: Ορείχαλκος (Επιμετάλλωση εμβόλου & βαρελιού 5U" Min Au πάνω από 60~100U" Ni);
Κέλυφος: Μαύρο HTN+30%GF UL94 V-0;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni;
Καλώδιο: Μαύρο OD 2.0*2C( TC19*0.08),
Μανίκι καλωδίου: Μαύρο TPE 90A.
Μανίκι συνδέσμου: Μαύρο TPE 90A..
...Μηχανικά:
Δύναμη ελατηρίου: 50g±10g, σε διαδρομή εργασίας 0,70mm.
Πλήρης διαδρομή: 0,90mm.
Μηχανική διάρκεια ζωής: 10000 κύκλοι Min..
...Ηλεκτρικά:
Τάση: 12V.
Ρεύμα: 1A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και βραχυκύκλωμα.
..ROHS ή REACHσυμβατό προϊόν.
..Δοκιμή ψεκασμού αλατιού: 48 H.

Θηλυκός μαγνητικός σύνδεσμος:

..Υλικά:
PIN: Χωρίς μόλυβδο C6801, επιμετάλλωση 5U" Min Au πάνω από 60~100U"Ni ;
Κέλυφος: Μαύρο HTN+30%GF UL94 V-0 ;
Shel1: Ορείχαλκος C3602 Επιμετάλλωση Ni;
Μαγνήτης: NdFeB N52 Επιμετάλλωση Ni
...Ηλεκτρικά:
Τάση: 12 V.
Ρεύμα: 1.0A.
Αντίσταση επαφής: 50mΩMax (PIN).
100% ανοιχτό και βραχυκύκλωμα.
ROHS ή REACHσυμβατό προϊόν.
Δοκιμή ψεκασμού αλατιού: 48 H.

Περιγραφή εφαρμογής προϊόντος (χωρίς περιορισμό στα ακόλουθα):
1. Συγκόλληση σε πλακέτα PCB;
2. Διαμόρφωση και ενθυλάκωση μετά τη συγκόλληση καλωδίων;
3. Μπορεί να προστεθεί ένας τερματικός σταθμός μεταφοράς αυτής της πλακέτας PCB;
4. Χύτευση με έγχυση καλουπιού ενσωματωμένου;
5. Τα καλώδια μπορούν να συνδεθούν απευθείας.

Παράμετρος κυκλικών 2Pin Μαγνητικών Συνδέσμων Καλωδίου:

Τεχνικό Σχέδιο Κυκλικού 2Pin  Συνδέσμου Καλωδίου

Τεχνικό Σχέδιο Κυκλικού 2Pin  Θηλυκού Μαγνητικού Συνδέσμου

Συστηνόμενη διάταξη pcb

Πλεονεκτήματα του Μαγνητικού Συνδέσμου:

● Εξανθρωπισμένο σχέδιο αυτόματης εμπειρίας σύνδεσης προσρόφησης;
● Εξανθρωπισμένη προστασία από πτώση: είναι εύκολο να αφαιρεθεί από τη διεπαφή φόρτισης,
και δεν είναι εύκολο να αφαιρεθεί η συσκευή;
● Διάρκεια ζωής: έως 100.000-200.000 κύκλοι;
● Αδιάβροχος σχεδιασμός: το θηλυκό άκρο της συσκευής μπορεί να είναι ανθεκτικό στη σκόνη και αδιάβροχο (IPX8);
● Γρήγορος χρόνος φόρτισης: ο σχεδιασμός μαγνητικού συνδέσμου 5A-10A αντέχει στη μετάδοση μεγάλου ρεύματος;
● Η εμφάνιση του μαγνητικού συνδέσμου μπορεί να ταιριάξει σύμφωνα με
το σχεδιασμό της συσκευής εφαρμογής του πελάτη;
● Σχεδιασμός δομής κατά του βραχυκυκλώματος προϊόντος και ασφαλής;
● Πραγματοποιήστε μετάδοση σήματος υψηλής συχνότητας, μπορεί να αντικαταστήσει την παραδοσιακή USB2.0
λειτουργία HDMI 1.3 Μετάδοση σήματος βίντεο και ήχου

Εφαρμογές προϊόντων:
