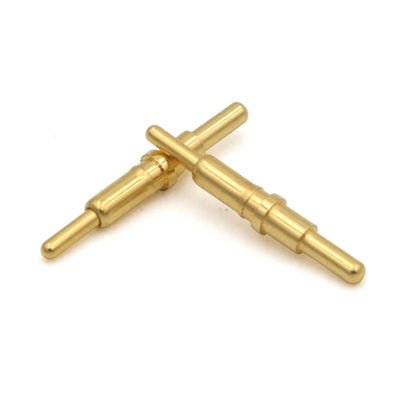

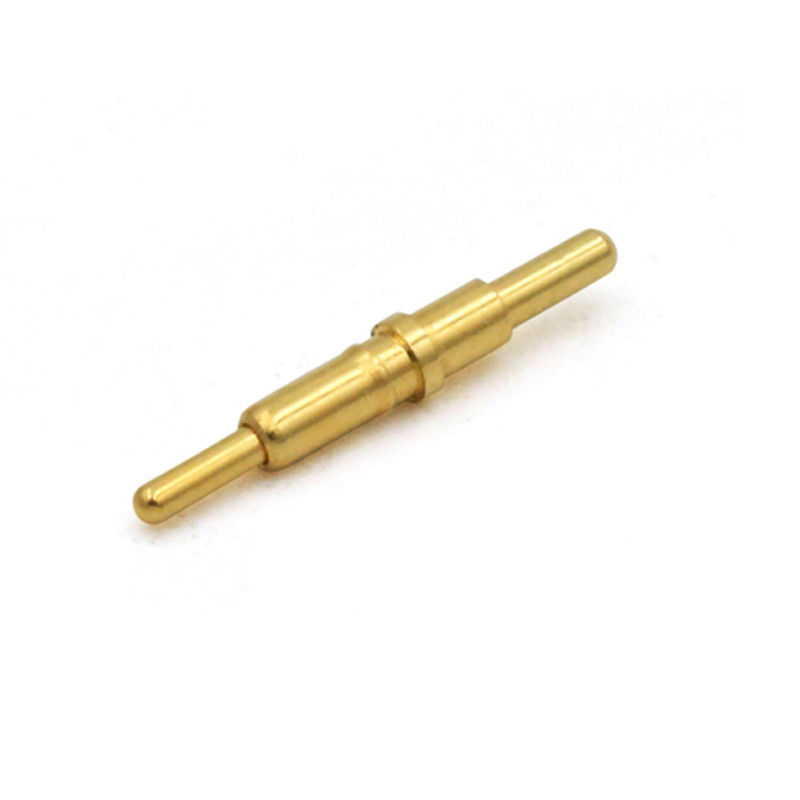

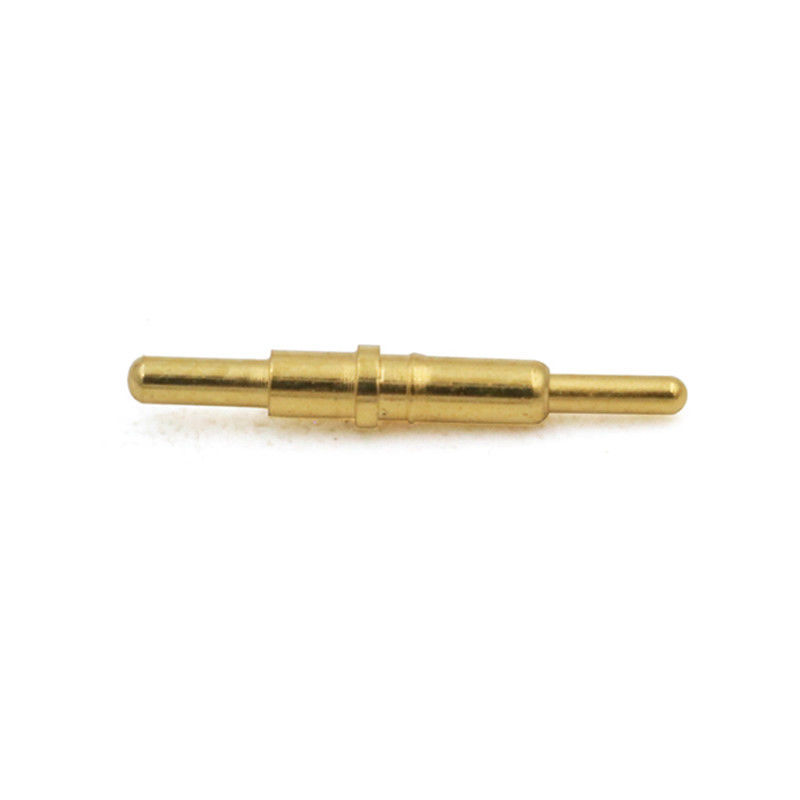

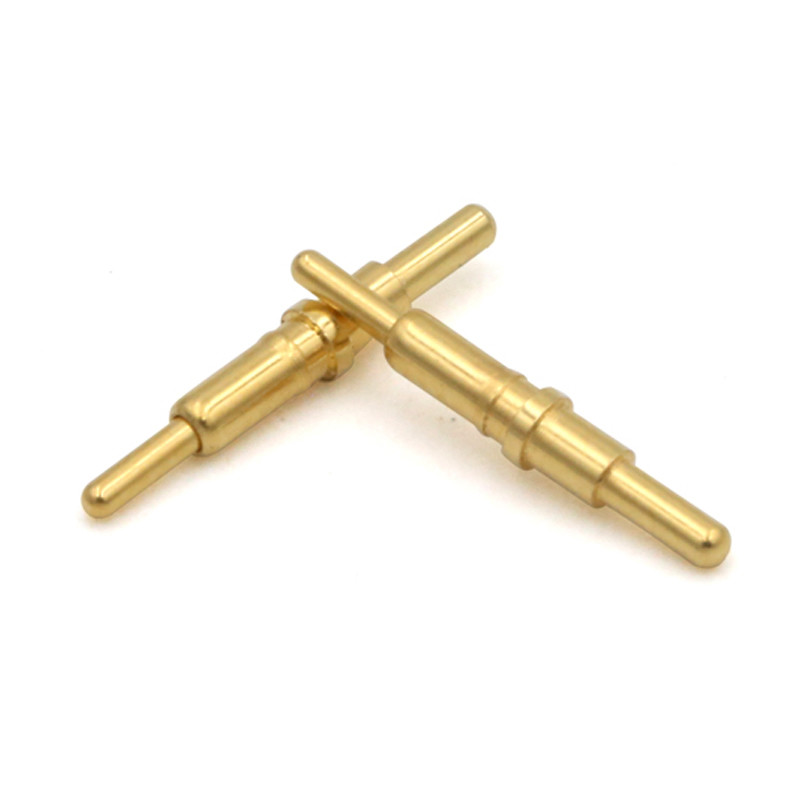

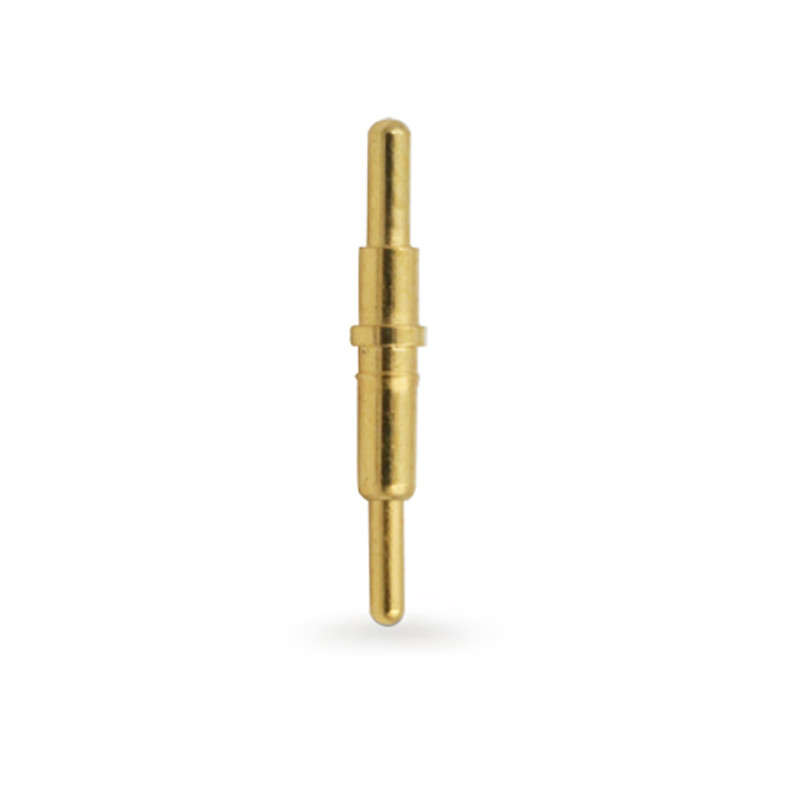

Κεραμίδι διπλής κεφαλής άνοιγμα φορτωμένο επαφή Pogo Pin για το χειριστήριο τηλεχειρισμού.
Η UPE παρέχει επαγγελματική υπηρεσία προσαρμογής POGO PIN, διαθέσιμα εξατομικευμένα διάφορα σχήματα, μικρή δομή.Διαφορετικά προϊόντα και λύσεις για πινακίδες pogo μπορούν να σχεδιαστούν σύμφωνα με τις διαφορετικές ανάγκες των πελατών.
Η πένα Pogo είναι ένας τύπος ηλεκτρικού συνδετήρα που χρησιμοποιείται για την εγκαθίδρυση προσωρινής σύνδεσης μεταξύ δύο κυκλωμάτων.που του επιτρέπει να συμπιέζεται και να διατηρεί αξιόπιστη επαφή όταν πιέζεται σε μια αγωγό επιφάνεια.
Κατάλογος παραμέτρων Pogo Pin:
|
Ονομασία
|
Σφραγίδα πογκό για φλιτζάνια συγκόλλησης
|
|
Πυροβολιστής
|
Κουρδισμένο χάλυβα
|
|
Βάρελο
|
Κουρδισμένο χάλυβα
|
|
Άνοιξη
|
SUS304
|
|
Μηχανική διάρκεια ζωής
|
50000 κύκλοι Min..
|
|
Αντίσταση επαφής
|
50 μέτρα Μαξ (PIN).
|
|
Θερμοκρασία λειτουργίας
|
-40°C~+130°C μέσα σε 24 ώρες.
|
|
Αντίσταση στην πώληση
|
260°C±5°C 20s±2s
|
|
Δοκιμή αλατισμού
|
48H
|
|
Πιστοποίηση
|
Προϊόν συμμορφούμενο με την οδηγία ROHS ή REACH
|
|
Δοκιμή
|
100% ανοικτή και σύντομη δοκιμή
|
Σύμφωνα με τις διαφορετικές απαιτήσεις των πελατών, έχουμε 8 τύπους εξωτερικής δομής POGO PIN για τους πελάτες να επιλέξουν, για το πρότυπο POGO PIN, UPE σχεδιασμένο το συνολικό ύψος του προϊόντος είναι 2.8mm ~ 11.0 mm ((το συνολικό ύψος δεν περιλαμβάνει το μήκος της ουράς του πινάκου DIP pogo).
ΤΤα ακόλουθα είναι 8 είδη δομών για αναφορά και επιλογή:
ΣΜΤ:Καλή σταθερότητα, το κάτω μέρος του βαρελιού είναι ένα επίπεδο σχέδιο κάτω, το οποίο είναι εύκολο να συγκολληθεί στην πλακέτα PCB
ΔΕΠ:Όταν συγκόλληση με το PCB, δεν θα συμβεί καμία απόκλιση, καλό αποτέλεσμα τοποθέτησης και σταθερή
Ζυθοποιία.
Διπλό κεφάλι:Ο σχεδιασμός της διπλής κεφαλής Pogo πιν παρέχει στους σχεδιαστές μεγαλύτερη ευελιξία στην αμφίδρομη επιφάνεια-πίνακα
Η διπλή πένα δεν χρειάζεται να συγκολληθεί.
Δικιά γωνία: Η ουρά του Pogo Pin είναι λυγισμένη, παρέχοντας στους σχεδιαστές περισσότερες επιλογές στη χρήση του χώρου, η ουρά μπορεί επίσης να συγκολληθεί με σύρμα.
Κύπελλο Σόλερ:Κατάλληλο για προϊόντα καλωδίων, εύκολο να συγκολληθεί με σύρμα
Τύπος βίδες:Τα προϊόντα με ειδικές προδιαγραφές μπορούν να ανταποκριθούν στις διαφορετικές ανάγκες των πελατών και μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες
των πελατών.
Τύπος από ένα κομμάτιε:Μπορεί να περάσει μεγάλα ρεύματα, να προσαρμοστεί σύμφωνα με τις απαιτήσεις των πελατών και να ανταποκριθεί σε διαφορετικές ανάγκες των πελατών.
Τύπος σφαιρικής σφαίρας:Η πλευρική δύναμη είναι διαθέσιμη και μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις των πελατών για να καλύψει τις διαφορετικές ανάγκες των πελατών.
UPE Pogo Pin Εσωτερική δομή σύμφωνα με τις απαιτήσεις του πελάτη για να ταιριάζει με μια κατάλληλη
Α.Δομήπεριγραφή:Στρίψιμο για στρογγυλή κλίση
Διαρθρωτικήπλεονεκτήματα:Συνηθισμένη χρήση, σταθερότητα στην αντίσταση, μακρά διάρκεια ζωής
Εφαρμογήμέθοδος:SMT & DIP Κανονική χρήση
Χρήση δομήςΠροφυλάξεις:Δεν μπορεί να υπερβαίνει την οριακή ροή λειτουργίας
Β.Περιγραφή κατασκευής:Στρίβας για τρυπές
Διαρθρωτικά πλεονεκτήματα:
Σε περιορισμένο χώρο, το έμβολο μπορεί να εκτελέσει τη μέγιστη συμπίεση.
Μέθοδος εφαρμογής: SMT & DIP Κανονική χρήση
Προφυλάξεις για τη χρήση της δομής:Δεν μπορεί να υπερβαίνει την οριακή ροή και την υπερβολική χρήση ρεύματος
C.Δομήπεριγραφή:Στρίβες για επίπεδες
Διαρθρωτικήπλεονεκτήματα:Η στροφή είναι εύκολη στη μηχανή, για δομή χώρου βασισμένη σε A & B
Εφαρμογήμέθοδος:SMT & DIP Κανονική χρήση
Χρήση δομήςπροφυλάξεις:Δεν μπορεί να υπερβαίνει την οριακή ροή και την υπερβολική χρήση ρεύματος
D.Δομήπεριγραφή:Προσθήκη εσωτερικού βαρελιούΣφραγίδες μονωτικές
Διαρθρωτικήπλεονεκτήματα:Η αντίσταση είναι πιο σταθερή, κατάλληλη για χρήση ρεύματος άνω των 10A
Εφαρμογήμέθοδος:SMT & DIP Κανονική χρήση
Χρήση δομήςπροφυλάξεις:Δεν μπορεί να υπερβαίνει το όριοεργασιακό χτύπημα
Ε.Δομήπεριγραφή:Και οι δύο πλευρές του έμβολομπορεί να συμπιεστεί
Διαρθρωτικήπλεονεκτήματα:Σώστε το χώρο της δομής,μεγάλη απόσταση, μεγάληπίνακα συμπίεσης σεΕπικοινωνία με το συμβούλιο
Εφαρμογήμέθοδος:Σύνδεση επιφάνειας με επιφάνειας
Χρήση δομήςπροφυλάξεις:Δεν μπορεί να υπερβαίνει το όριοεργασιακό χτύπημα
Φ.Στρατούεπεριγραφή:Συσκευή τεσσάρων μερών
Διαρθρωτικήπλεονεκτήματα: υψηλή ομαλότητα τύπωσης, μικρή απόκλιση του έμβολο, αδιάβροχη και αδιάβροχη.
Εφαρμογήμέθοδος:Υψηλό ρεύμα, υψηλής απόδοσης, αδιάβροχο και αδιάβροχο
Γ.Περιγραφή της δομής:Ενδιάμεση συμπίεση άξονα
Διαρθρωτικήπλεονεκτήματα:Απλή δομή, μπορεί να περάσει υψηλό ρεύμα.
Εφαρμογήμέθοδος:Χρήση υψηλού ρεύματος συγκόλλησης
Χρήση δομήςπροφυλάξεις:Δεν μπορεί να υπερβαίνει την οριακή ροή λειτουργίας
H.Περιγραφή της δομής:Επικοινωνία συμπίεσης σφαίρας
Διαρθρωτικήπλεονεκτήματα:Απλή δομή και εύκολη επεξεργασία
Εφαρμογήμέθοδος:Χρήση μικρών ροών εργασίας
Χρήση δομήςπροφυλάξεις:
Δεν μπορεί να υπερβαίνει την οριακή ροή λειτουργίας
Εφαρμογή του προϊόντος:
1) πλακέτες PCB·
2) Ψηφιακή φωτογραφική μηχανή/ Ιατρικά προϊόντα/ Κάρτριτζ εκτυπωτή·
3) Κεφαλίδα γκολφ/Ηλεκτρικά οχήματα/Εφαρμογές τηλεφωνίας·
4) Καρδιακός απινιδωτής / Φορτίο αυτοκινήτου / Καθαριστήρα αέρα
5) Φωτιστικά επίπεδα LED/φως λάμπας LED/Ταμπλέτ/Λάπτοπ/PC·
6)Ταμείο ηλεκτρικής ενέργειας/Το ψηφιακό προϊόν/Ηλεκτρικές εφαρμογές μικρών νοικοκυριών·
7)Προϊόντα φόρτισης/προϊόντα μετάδοσης σήματος κλπ.
Γιατί οι πελάτες επιλέγουν την UPE;
1Προσαρμογή και ευελιξία
2Ταχύτερα δείγματα = ταχύτερος χρόνος κυκλοφορίας στην αγορά
3Κάθε συνδετήρας υποβάλλεται σε αυστηρούς ελέγχους ποιότητας.Έρχομαι για επιθεώρηση υλικών.Έλεγχοι ποιότητας σε εξέλιξη,100% τελική δοκιμή,Ακολουθησιμότητα και συμμόρφωση)
4.Ελαστικότητα στην ποιοτική διαχείριση με επίκεντρο τον πελάτη
5Συνεργασία QC σε πραγματικό χρόνο
Απόδοση παραμέτρου συνδέσμου πινών Pogo με ελατήριο
|
Ονομασία των μερών
|
Πίνακας επιδόσεων παραμέτρων
|
|
Υλικό βαρέλι
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
|
|
Υλικό βαλβίδας
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
Ατσάλι ατσάλι
|
|
Επιλογές άνοιξης
|
Στάινλ
|
Μουσικό σύρμα
|
|
|
|
Απαιτήσεις επικάλυψης
|
Χρυσό-Au
|
Ασημένιο-Ag
|
Παλάντιο-νικέλιο
(Pd-Ni)
|
|
|
Κατηγοριοποιημένο ρεύμα
|
1Α, 2Α, 3Α, 5Α, 15Α ή 30Α (διαφορετικές δομές)
|
|
Διορισμένη τάση
|
Συνεχή 12V 24V
|
|
Αντίσταση επαφής
|
30mΩ 50mΩ μέγιστο.
|
|
Δοκιμή ζωής
|
50,000 κύκλοι Min. 1000,000 κύκλοι Max.
|
|
Θερμοκρασία επανεξέτασης.
|
265°, 4-5 δευτερόλεπτα
|
|
Δοκιμή αξιοπιστίας POGO PIN
|
|
Δύναμη συγκράτησης
|
Σε ονομαστική ταχύτητα ποδηλασίας 500±50 ανά ώρα,50, 000 κύκλοι τουλάχιστον
|
|
Η υγρασία
|
ΕΙΑ-364-31,Μέθοδος δοκιμής ΙΙ, όρος Α. Υποκείμενο ζευγαρώνει συνδέσμους σε σχετική υγρασίααπό 90% έως 95% RH και θερμοκρασία 40°C ± 2°C σχετική υγρασία 96 ωρώνΟρίστε.
|
|
Αντίσταση στη θερμότητα συγκόλλησης
|
ΕΠΕ-364-56, Διαδικασία 5, Επίπεδο 2 265°C+10/-0°Cγια 30 έως 35 δευτερόλεπτα
|
|
Σπρέι αλατιού
|
ΕΙΑ-364-26,Πρόθεση δοκιμής Β Συνδετήρες συνδεδεμένοι με 5±1% διάλυμα αλατιού
συγκέντρωση, 35+1°C/-2°C Για 48 ώρες.
|
|
Δοκιμή δύναμης ελατήριας
|
Συνηθισμένη διαδικασία δοκιμής δύναμης, 100g±20g σε ύψος εργασίας
|
|
Ζωή σε θερμοκρασία
|
ΕΙΑ-364-17,Μέθοδος δοκιμής Α,κόντος 4,Πρόθεση χρόνου δοκιμής Α.
συνδετήρες 85°C± 2°C Για 96 ώρες.
|
|
Συναρμολόγηση
|
ΕΙΑ-364-52 Βυθίστε στο 265±5°C, 60/40±5% Sn/pb συγκόλληση για 4,0~5,0 δευτερόλεπτα
|
|
Αντίσταση επαφής
|
ΕΙΑ-364-23 Μέτρηση της αντίστασης επαφής με ρεύμα δοκιμής μέγιστου 100 mAκαι μέγιστη τάση 20 mV
|
Εεξοπλισμός ενέδρασης:
Έχουμε ένα ανεξάρτητο εργαστήριο και εξοπλισμένο με σχετικό πειραματικό εξοπλισμό, όπως:
Μηχανή δοκιμής δύναμης εισαγωγής,Δυοδιάστατος προβολέας,Μέτρο πάχους,Μηχανή αυτόματης επιθεώρησης,Δοκιμαστής αντίστασης μόνωσης
Μηχανή γυαλισμού μετρητών,Δοκιμαστής ψεκασμού αλατιούΔοκιμαστής αύξησης θερμοκρασίας ρεύματος,όργανο καμπύλης κίνησης φορτίου,Μηχανή αυτόματης επιθεώρησης,δοκιμαστής ROHS,Δοκιμαστής τραχύτητας,Δοκιμαστής ελαστικής αντίστασης,Δοκιμαστής ζωής, κλπ.
Τα ανταγωνιστικά πλεονεκτήματα της UPE:
1. Ανώτερης Τεχνολογίας Παραγωγή
Χρησιμοποιεί προηγμένες τεχνικές κατασκευής για την ανώτερη ποιότητα του προϊόντος.
2Συστηματικό σύστημα διαχείρισης
Οι εξορθολογισμένες διαδικασίες εξασφαλίζουν την αποτελεσματικότητα και τη συνέπεια στην παραγωγή.
3. Πιστοποίηση ISO 9001
Αποδεικνύει τη δέσμευση για τα διεθνή πρότυπα διαχείρισης της ποιότητας.
4. Συμμόρφωση RoHS
Όλα τα προϊόντα πληρούν τους κανονισμούς περιορισμού των επικίνδυνων ουσιών (RoHS), διασφαλίζοντας τα περιβαλλοντικά και τα πρότυπα ασφάλειας.
5.Σύντομο χρόνο ανάπτυξης
Ταχύτερη κατασκευή πρωτοτύπων και κύκλοι παραγωγής, επιτρέποντας ταχύτερη διάθεση στην αγορά.
6. Ανταγωνιστικές τιμές και σταθερή ποιότητα
Λογιστικές λύσεις χωρίς να διακυβεύεται η αξιοπιστία.
Μέθοδος πληρωμής:
Τ/Τ (Τραπεζική μεταφορά), PayPal, OCBC Bank
Σύσταση:
Χρησιμοποιήστε το PayPal για δείγματα (ασφαλέστερο).
Χρησιμοποιήστε T/T για τις χονδρικές παραγγελίες (κατώτερα τέλη).
Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας
Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες
Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική
Χρονοδιάγραμμα συναλλαγής:Εξαγωγές
Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.
Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
Συσκευή και μεταφορά
