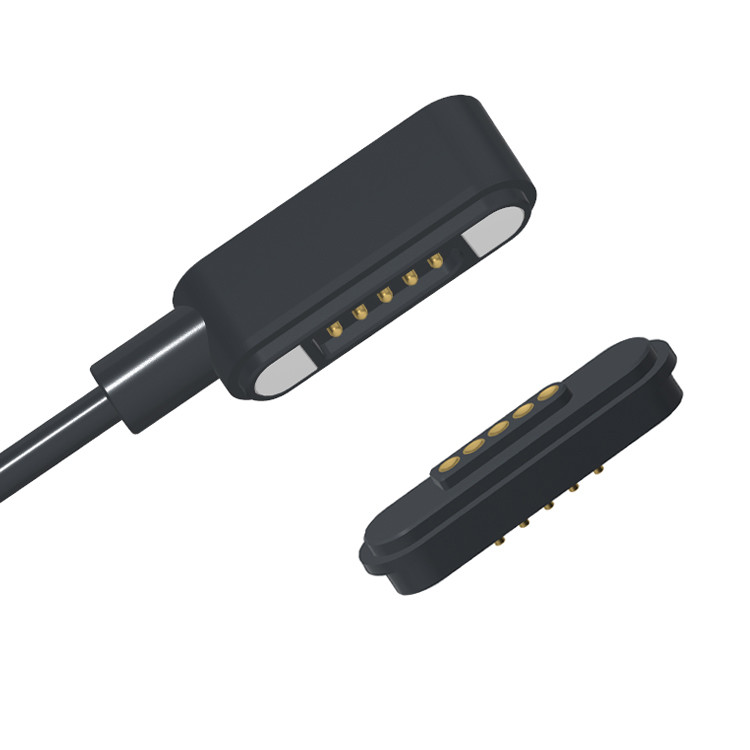

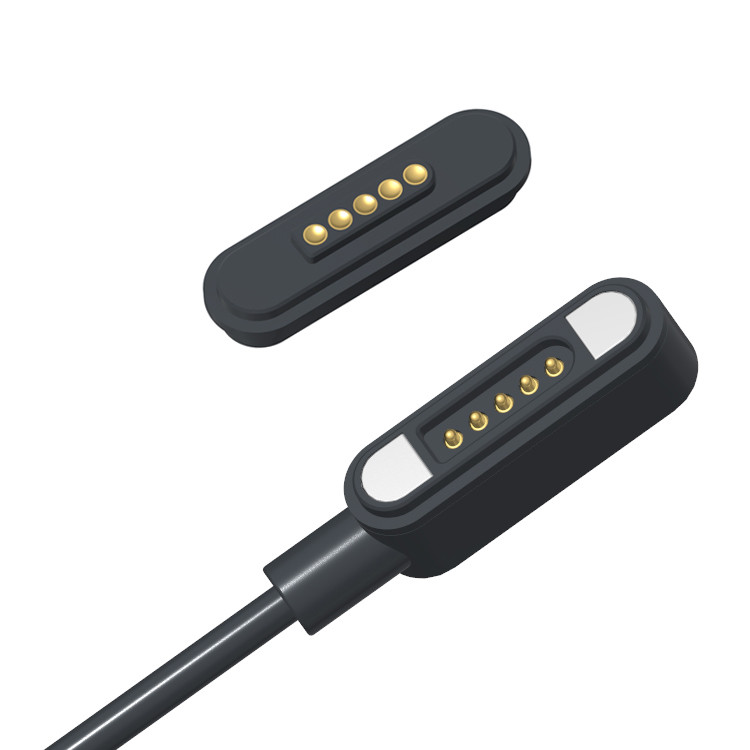

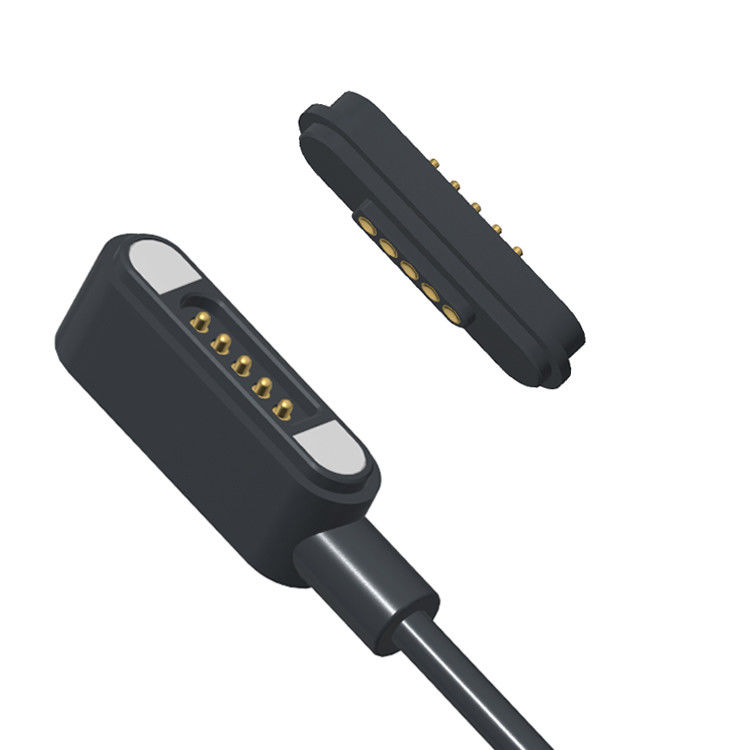

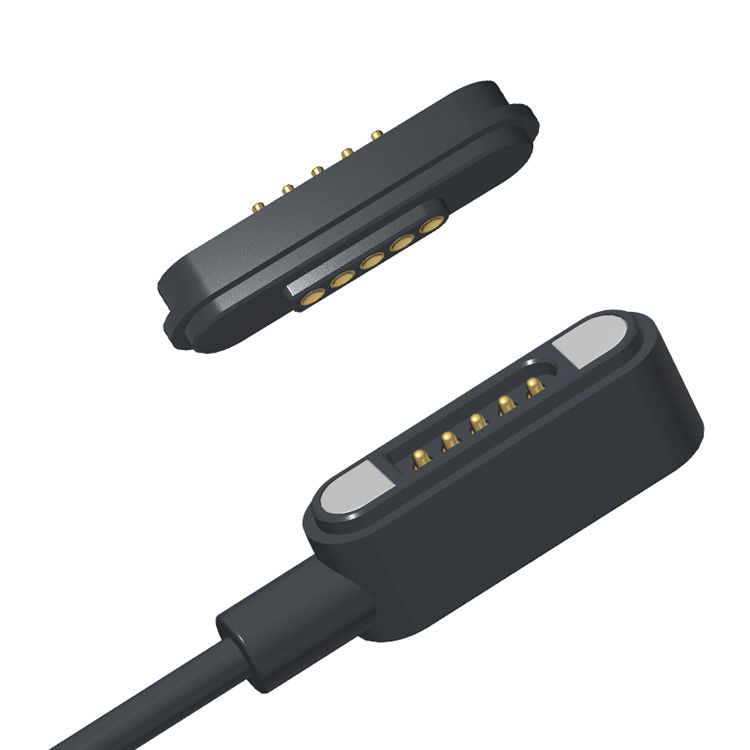

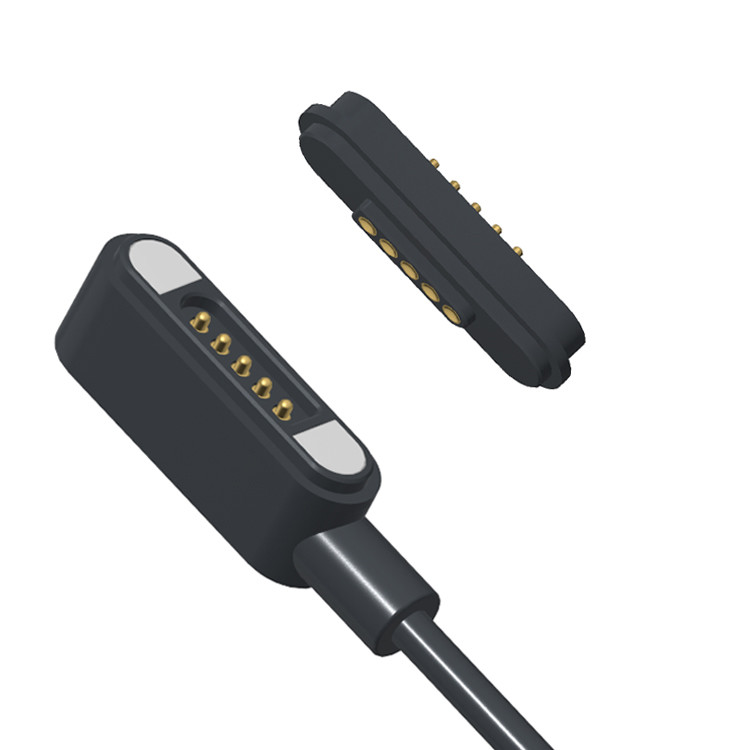

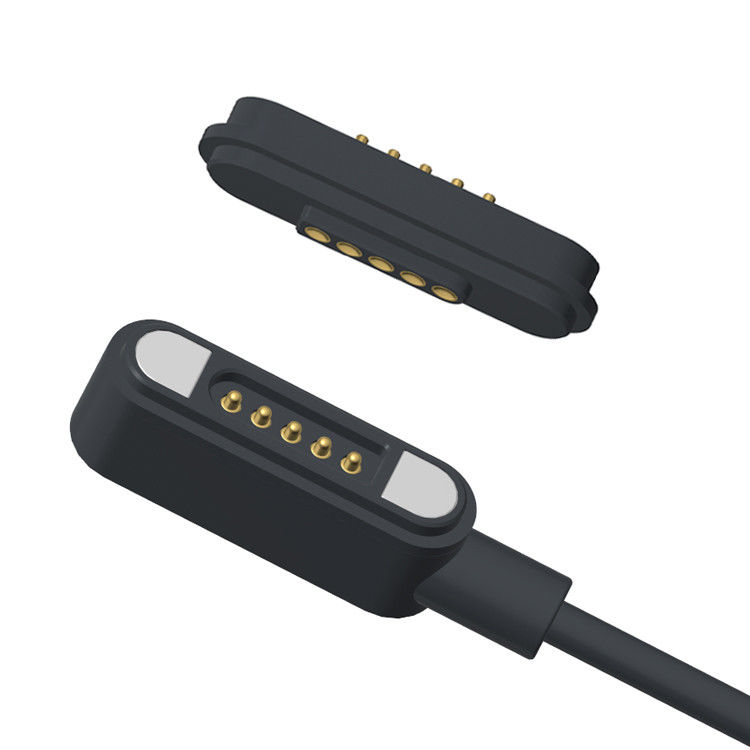

5pin Custom ορθογώνιο αρσενικό και θηλυκό μαγνητικό καλώδιο σύνδεσης σε ηλεκτρονικό προϊόν

5pin Custom ορθογώνιο αρσενικό και θηλυκό μαγνητικό καλώδιο σύνδεσης σε ηλεκτρονικό προϊόν.

UPE Professional Magnetic Connector & Cable Solutions Κατασκευαστής

Προσαρμοσμένο Σχεδιασμό. Αξιόπιστη Απόδοση.

ΣεΕΠΕΕιδικευόμαστε στο σχεδιασμό και την κατασκευή υψηλής ποιότηταςΜαγνητικοί συνδετήρεςκαιΣυμπλέκτες για μαγνητικά καλώδιαΜε την εσωτερική μας ομάδα ειδικών μηχανικών και σχεδιαστών, παρέχουμε καινοτόμες, ακριβείς λύσεις μηχανικής για διάφορους κλάδους,συμπεριλαμβανομένων των καταναλωτικών ηλεκτρονικών προϊόντων, ιατρικές συσκευές, IoT και βιομηχανικές εφαρμογές.

Για να διασφαλιστεί η μηχανική διάρκεια ζωής της πινακίδας, δεν πρέπει να συμπιέζεται ΠΟΤΕ πέραν της καθορισμένης ροής εργασίας που καθορίζεται στο σχέδιο.που οδηγεί σε μειωμένη απόδοση ή βλάβη.

Υλικά:

Μαγνητική πρίζα: Μαγνητική αρσενική πρίζα

Εσωτερική διαμόρφωση: PE Διαφανής

Πάνω από το χύτευμα: TPE μαύρο

Σύρμα:OD3.0 4C 28AWG 2C 22AWG Μαύρο TPE

CableTie: Μαύρο PVC Metallel χείλος καλωδίου γραβάτα

Συμπλέκτη USB: Συμπλέκτη USB αρσενικό

Διαμονή:Μαύρο HTN UL94V-0

Πινάκη Pogo: Κάλκινο C6801 επιχρισμός Au 0,125um
Γυναικεία καρφίτσα: Χαλκός C6801 επιχρισμός Au 0,125um
Μαγνήτης: N52 NdFeB επίστρωση Ni Cu Ni

Οικισμός HTN (UL94V-0): Κατάλληλος για περιβάλλον υψηλής θερμοκρασίας και πληροί τα πρότυπα ασφάλειας για την εύφλεκτη κατάσταση.

Χάλκινο C6801 Πινές: Καλή μηχανική ικανότητα και αγωγιμότητα. Χρυσή επικάλυψη βελτιώνει την αντοχή και την αντοχή στην επαφή.

Μαγνήτης N52 με επικάλυψη Ni-Cu-Ni: Υψηλή μαγνητική αντοχή (το N52 είναι η ισχυρότερη εμπορική ποιότητα) με επικάλυψη ανθεκτική στη διάβρωση.

ΜΟικολογική:

Δύναμη επαφής:80g±20g σε 1,0 mm εργασιακή καρχαρία

Πλήρης πεταλούδα: 1,1 χιλιοστά

Ανδρική και θηλυκή απορρόφηση Δοκιμή διάρκειας: 10.000 κύκλοι

Δοκιμή ικανότητας προσρόφησης:Η προσρόφηση της αρχικής δορυφορικής αγκύρωσης είναι 800g±20%

Ηλεκτρική:

Δυνατότητα εκκίνησης:

Αντίσταση επαφής πινάκων ελαστικών: 50 εκατομμυρίων ωμ.

Περιβαλλοντικές επιδόσεις:

Θερμοκρασία λειτουργίας: -25°C έως +80°C

Δοκιμή περιβάλλοντος: σπρέι αλατιού 24 ώρες

5pin αρσενικές συνδέσεις μαγνητικών καλωδίων και γυναικεία παράμετρος μαγνητικού συνδέσμου:

Τεχνικό σχέδιο συνδέσμου 5pin αρσενικού μαγνητικού καλωδίου

Τεχνικό σχέδιο 5pin θηλυκού μαγνητικού συνδέσμου

5pin συνδετήρας μαγνητικού καλωδίου μόντος σύνδεσης

Εικόνα συσκευασίας:

Τα πλεονεκτήματα του μαγνητικού συνδετήρα:

1. Αδύναμη σύνδεση
✔ Αυτοματοποιημένη προσρόφηση
✔ Προστασία κατά των πτώσεων ∙ Αποσυνδέεται εύκολα από την διεπαφή φόρτισης, ενώ διατηρεί σταθερές τις συσκευές, μειώνοντας τις τυχαίες πτώσεις.

2. Ασύγκριτη αντοχή
✔ Διευρυνθείσα διάρκεια ζωής
✔ IPX8 Αδιάβροχο και Αδιάβροχο ∆ημιουργήθηκε για σκληρά περιβάλλοντα (βύθιση έως 1M για 30 λεπτά).

3Υψηλής απόδοσης φόρτιση και μεταφορά δεδομένων
✔ Γρήγορη φόρτιση (5A10A) Υποστηρίζει μετάδοση υψηλού ρεύματος για ταχεία παροχή ισχύος.
✔ Υψηλής ταχύτητας μετάδοση σήματος αντικαθιστά την παραδοσιακή USB 2.0/HDMI 1.3, επιτρέποντας τη μετάδοση σήματος βίντεο/ήχου με σταθερή υψηλής συχνότητας απόδοση.

4Προσαρμόσιμο & ασφαλές σχεδιασμό
✔ Ελαστικότητα της αισθητικής ️ Προσαρμοσμένη εμφάνιση ώστε να ταιριάζει με τη γλώσσα σχεδιασμού της συσκευής σας.
✔ Αντι-Σύνδρομο & Ασφαλής ️ Ενσωματωμένη προστασία κατά της κακής χρήσης και των ηλεκτρικών βλαβών.

Εφαρμογή προϊόντων μαγνητικών συνδέσμων:

1.Εpiιχειρήματα φορητά, ευφυή εξοπλισμό θέσης, έξυπνα παιδικά βραχιόλια, έξυπνα ρολόγια, φορητά κινητά τηλέφωνα, ακουστικά Bluetooth κλπ.) καλώδιο δεδομένων, καλώδιο φόρτισης,σύνδεση τερματικού καλωδίου με μαγνητική ταινία

2Ιατρικός εξοπλισμός,ασύρματος εξοπλισμός, εξοπλισμός επικοινωνιών δεδομένων, εξοπλισμός τηλεπικοινωνιών, εξοπλισμός αυτοματισμού και βιομηχανικού εξοπλισμού, εξοπλισμός οπτικοακουστικών μέσων

3Αεροπορία, αεροδιαστημική ηλεκτρονική, στρατιωτική επικοινωνία

4Οργανισμοί αυτοκινήτων, πλοήγησης αυτοκινήτων, δοκιμών και μετρήσεων

5.Καταναλωτικό Ηλεκτρονικό (Consumer Electronics) ((κινητά τηλέφωνα, tablet υπολογιστές, ακουστικά Bluetooth, κάμερα, ρολόι, φορητά ηλεκτρονικά προϊόντα καταναλωτικής χρήσης και πολλοί άλλοι ηλεκτρονικοί τομείς.)

Γιατί η UPE πρέπει να είναι συνεργάτης σας;

✔Υψηλής ποιότητας∆ Αξιοφόροι, υψηλής απόδοσης μαγνητικοί συνδετήρες για ασφαλείς συνδέσεις.
✔Προσαρμοσμένες λύσεις- Προσαρμοσμένα σχέδια για να ανταποκρίνονται στις ειδικές απαιτήσεις της εφαρμογής.
✔Καινοτόμες τεχνολογίες¢ Προηγμένη μαγνητική σύνδεση για εύκολη, ασφαλή και γρήγορη σύνδεση.
✔Ευρείες εφαρμογέςΙδανικό για καταναλωτικά ηλεκτρονικά προϊόντα, ιατρικές συσκευές, βιομηχανικό εξοπλισμό και άλλα.
✔Αξιόπιστη απόδοση Ο σχεδιασμός είναι σχεδιασμένος για μακροζωία και συνεπή σύνδεση.

Πώς να κάνετε την παραγγελία του συνδετήρα μαγνητικού καλωδίου σας με την UPE

1Υποβάλετε τις απαιτήσεις σας.
Παρέχετε λεπτομέρειες όπως:

.Τύπος συνδέσμου (δύναμη, δεδομένα, υβριδικό, αδιάβροχο κ.λπ.)

.Διάταξη τάσης και ρεύματος

.Διάρκεια καλωδίου και προδιαγραφές

.Προτιμήσεις μαγνητικής πολικότητας και ευθυγράμμισης

.Ποσότητα και χρόνος εκτέλεσης

Ειδικές απαιτήσεις (ειδική ικανότητα, προστασία, πιστοποίηση κλπ.)

.Επιλογή 1: Συμπληρώστε το έντυπο RFQ (Αίτημα για προσφορά) στην ιστοσελίδα μας.
.Επιλογή 2: Στείλτε τα χαρακτηριστικά σας απευθείας στοsunion@upetech.net(ή ο οριζόμενος σύνδεσμός σας).

2. Λαμβάνετε μια προσαρμοσμένη προσφορά
Η ομάδα μηχανικών θα εξετάσει τις απαιτήσεις σας.

Θα σας προσφέρουμε μια ανταγωνιστική προσφορά, συμπεριλαμβανομένων: τιμές/χρονοδιαγραφές/επιλογές για την κατασκευή πρωτοτύπων (εάν χρειαστεί)

3Εγκρίνετε και επιβεβαιώνετε την παραγγελία.
Μόλις εγκριθεί η προσφορά, θα οριστικοποιήσουμε το πρόγραμμα σχεδιασμού και παραγωγής.

Για νέα σχέδια, μπορούμε να προσφέρουμε 3D μοντέλα ή δείγματα για δοκιμή.

4. Παραγωγή & Διασφάλιση ποιότητας
Η UPE κατασκευάζει την παραγγελία σας με αυστηρούς ελέγχους ποιότητας.

Μπορούμε να παρέχουμε αναφορές δοκιμών και πιστοποιητικά κατόπιν αιτήματος.

5Γρήγορη παράδοση και υποστήριξη.
Η παραγγελία σας αποστέλλεται μέσω της προτιμώμενης μεθόδου εφοδιασμού (DHL, FedEx, θαλάσσια μεταφορά, κλπ.).

Η ομάδα μας παραμένει διαθέσιμη για τεχνική υποστήριξη και μελλοντικές παραγγελίες.

Προθεσμία πληρωμής:

50% προκαταβολή (επιταγή): Καλύπτει το κόστος παραγωγής (υλικά, εργατικό δυναμικό).

50% υπόλοιπο (πληρωμένο πριν από την αποστολή): εξασφαλίζει τον έλεγχο της ποιότητας και τη δέσμευση και των δύο μερών.

Μέθοδος πληρωμής:

Τ/Τ (Τραπεζική μεταφορά), PayPal, OCBC Bank

Σύσταση:

Χρησιμοποιήστε το PayPal για δείγματα (ασφαλέστερο).

Χρησιμοποιήστε T/T για τις χονδρικές παραγγελίες (κατώτερα τέλη).

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
