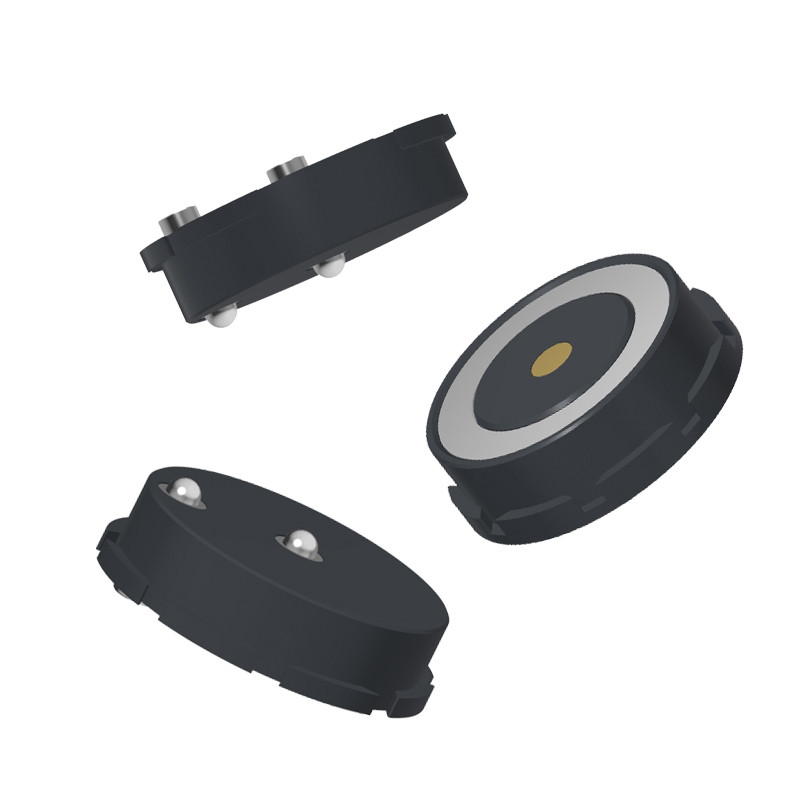

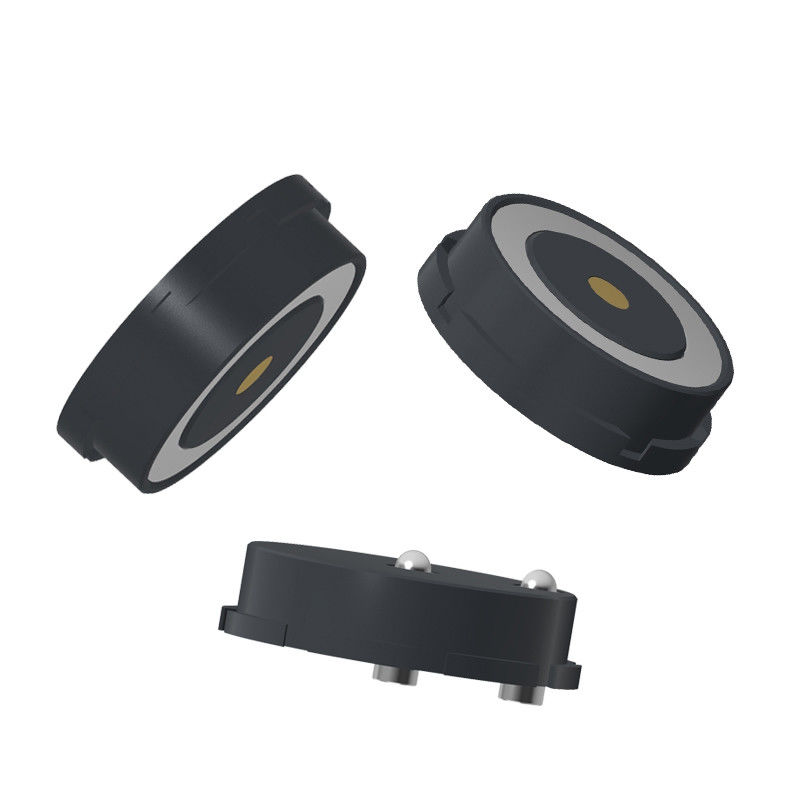

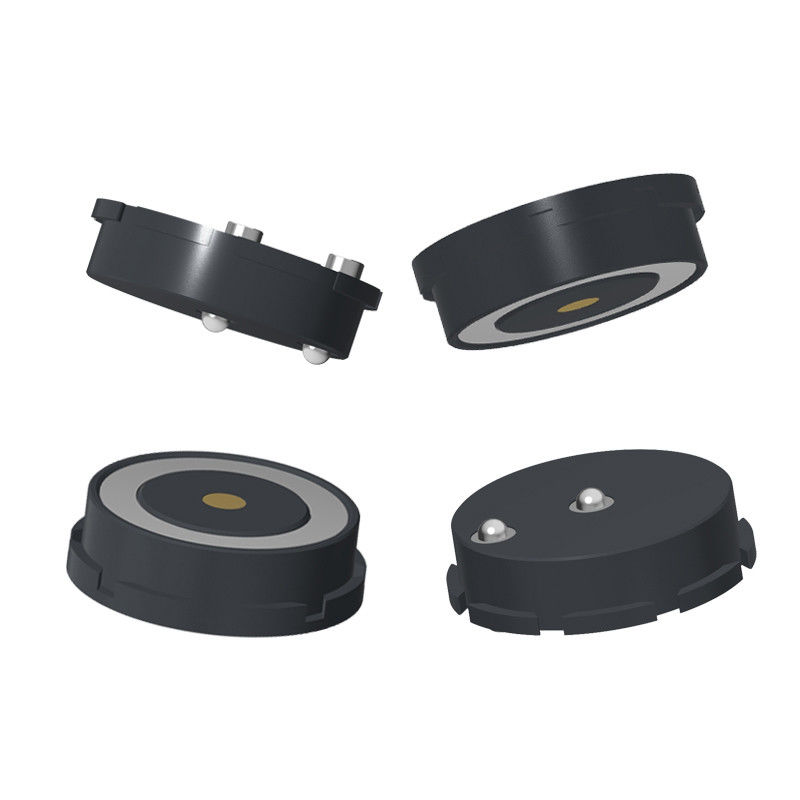

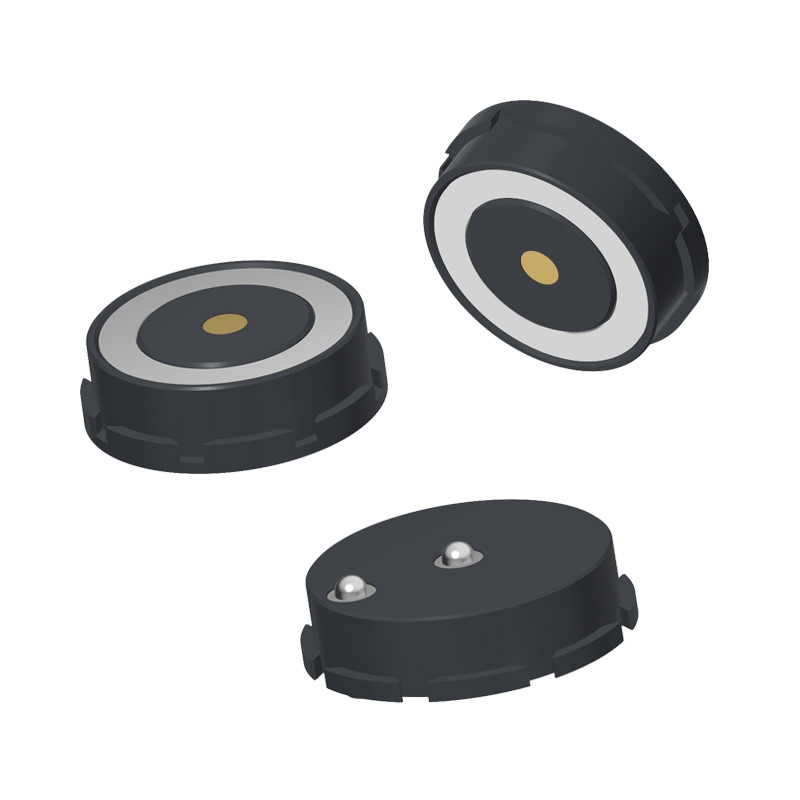

10A Σύνδεσμος κυκλικού ρεύματος 2 πιν μαγνητικού πιν που έχει θερμοκρασία 260°C

10Μια κυκλική 2-φουσκωτή μαγνητική σύνδεση πιν-πογκό με ρεύμα που έχει ονομαστική θερμοκρασία 260°C.

Μαγνητικός σύνδεσμος
✅Υλικά συμβατά με τις απαιτήσεις RoHS & REACH
Όλα τα υλικά που χρησιμοποιούνται στους μαγνητικούς συνδέσμους μας συμμορφώνονται πλήρως με το RoHS (περιορισμός των επικίνδυνων ουσιών) και το REACH (εγγραφή, αξιολόγηση, έγκριση,και περιορισμού των χημικών ουσιών), διασφαλίζοντας την περιβαλλοντική ασφάλεια και τη συμμόρφωση με τους κανονισμούς.

✅100% δοκιμασμένο σε σύντομο και ανοιχτό κύκλωμα
Κάθε μονάδα υποβάλλεται σε αυστηρές ηλεκτρικές δοκιμές, συμπεριλαμβανομένων 100% δοκιμών βραχυκυκλώματος και ανοικτού κυκλώματος, που εγγυώνται αξιόπιστη απόδοση και αντοχή.

Μαγνητικός συνδετήρας ∆ Σύνθεση υλικού
1Πωγκό Πιν.
Βασικό υλικό: Κάλκινο C6801

Επικάλυψη: Πλατίνα (Pt) 0,25μm

2Γυρίζοντας μέρη
Υλικό: Χαλκός C6801

Επικάλυψη: Πλατίνα (Pt) 0,25μm

3. κατοικία
Υλικό: HTN (υψηλής θερμοκρασίας νάιλον)

Χρώμα: Μαύρο

Δείκτης εύφλεκτης ικανότητας: UL94 V-0 (αυτοσβήνωση)

4Μαγνήτης
Κατηγορία: N52 NdFeB (Νεοδύμιο Σιδηρούνιο Βορό)

Επικάλυψη: Ni-Cu-Ni (Τρίπλο στρώμα νικελίου- χαλκού- νικελίου για αντοχή στη διάβρωση)

5Μεταλλικό κέλυφος
Υλικό: Χαλκός C3602 (χαλκός ελεύθερης μηχανικής)

Επικάλυψη: Νικέλιο (Ni) για αντοχή στην αντοχή και την οξείδωση

Μαγνητικός σύνδεσμος ∆ Τεχνικές προδιαγραφές

- Μηχανικές ιδιότητες
Δύναμη Επαφής:

160 g ± 20 g σε στροφή λειτουργίας 1,2 mm (συνεπής πίεση ζευγαρώματος)

Διάρκεια (Δοκιμή ζωής απορρόφησης): 50.000 κύκλοι (αρσενική/αρσενική δέσμευση)

- Ηλεκτρική απόδοση
Διάταξη 5V

Κατηγοριοποιημένο ρεύμα: 10A Max

Αντίσταση επαφής: ≤ 50 mΩ Max (σταθερή σύνδεση χαμηλής αντίστασης)

- Περιβαλλοντική αξιοπιστία
Αντιδράσεις θερμοκρασίας (συναρμολόγηση/συναρμολόγηση): 260°C (αντιστέκεται στην θερμότητα της επανεξέτασης)

Περιοχή θερμοκρασίας λειτουργίας: -25°C έως +60°C (κατάλληλη για σκληρές συνθήκες)

Αντίσταση στη διάβρωση (δοκιμασία αλατιού): 24 ώρες (ακολουθεί το πρότυπο IEC 60068-2-11)

- Σύνοψη συμμόρφωσης και δοκιμών
Μηχανική: διάρκεια ζωής 50K κύκλων, ακριβής δύναμη επαφής

Ηλεκτρική: χαμηλή αντίσταση (< 50mΩ), ικανή για υψηλό ρεύμα (10A)

Περιβαλλοντικό: Αντέχει σε ακραίες θερμοκρασίες, υγρασία και διάβρωση

Πιστοποιητικά: RoHS & REACH συμμόρφωση.

2Pin αρσενικές μαγνητικές συνδέσεις και παράμετρος μαγνητικής σύνδεσης:

Τεχνικό σχέδιο κυκλικού αρσενικού μαγνητικού συνδέσμου

Τεχνικό σχέδιο κυκλικού θηλυκού μαγνητικού συνδέσμου

Τα πλεονεκτήματα του μαγνητικού συνδετήρα:

●Ανθρωπισμός του σχεδιασμού της εμπειρίας της αυτόματης σύνδεσης προσρόφησης·

● Ανθρωποποιημένη αντιαπανάληψη: είναι εύκολο να αφαιρεθεί από τη διεπαφή φόρτισης και δεν είναι εύκολο να αφαιρεθεί η συσκευή.

●Χρόνος ζωής: έως 100.000-200.000 κύκλους.

●Προσωπικότητα: το θηλυκό άκρο της συσκευής μπορεί να είναι αδιάβροχο (IPX8)

●Γρήγορος χρόνος φόρτισης: σχεδιασμός συνδέσμου μαγνητικού 5A-10A αντέχει σε μεγάλη μετάδοση ρεύματος.

●Η εμφάνιση του μαγνητικού συνδέσμου μπορεί να ταιριάζει με το σχέδιο της συσκευής εφαρμογής του πελάτη.

●Σχεδιασμός δομής του προϊόντος για την καταπολέμηση βραχυκυκλώματος και αλάνθαστη;

●Ανακαλύπτει τη μετάδοση σήματος υψηλής συχνότητας, μπορεί να αντικαταστήσει την παραδοσιακή μετάδοση σήματος USB2.0 HDMI 1.3 λειτουργίας Video&Audio

Εφαρμογή προϊόντων μαγνητικών συνδέσμων:

Γιατί η UPE πρέπει να είναι συνεργάτης σας;

1Ειδική εξειδίκευση σε μαγνητικούς συνδετήρες

●Επικεντρωμένη Ε & Α: Η UPE έχει ειδική εμπειρία σε μαγνητικούς συνδετήρες

●Αναπροσαρμογή: Το UPE μπορεί να προσαρμόσει την αντοχή του μαγνήτη, την επένδυση των καρφίτ (χρυσό/νικέλιο για αντίσταση ≤50mΩ) και τα υλικά στερέωσης (μαύρο PBT/νάιλον) στις ανάγκες σας.

2Υψηλή αντοχή και συμμόρφωση

●Περισσότεροι από 10.000 κύκλοι εγγυημένοι: Οι σύνδεσμοι τους πιθανότατα υποβάλλονται σε αυστηρές δοκιμές για να ανταποκριθούν στις απαιτήσεις μηχανικής ζωής.

●Πιστοποιητικά: Συμμόρφωση με τα πρότυπα UL ή RoHS, κρίσιμα για τις καταναλωτικές/ιατρικές αγορές.

3. Ανταγωνιστική κατασκευή

●Αξιοδοτικό εξοπλισμό: Η UPE μπορεί να προσφέρει χαμηλά MOQ (π.χ. 1K 5K μονάδες) με ανταγωνιστικές τιμές για μικρές έως μεσαίες παρτίδες.

● Ελέγχος ποιότητας: Εσωτερικές δοκιμές για την αντίσταση στην επαφή, τη δύναμη έλξης και το τρέχον φορτίο για να εξασφαλιστεί η αξιοπιστία.

4Γρήγορη δημιουργία πρωτοτύπων και υποστήριξη

●3D δείγματα σε ημέρες: ταχεία δημιουργία πρωτοτύπων για ελέγχους προσαρμογής/λειτουργίας

●Υπηρεσία τεχνικής υποστήριξης: Βοήθεια με βελτιστοποίηση των πινάκων, προστασία EMI ή υδροστασία (IP68).

Πώς να κάνετε την παραγγελία του συνδετήρα μαγνητικού καλωδίου σας με την UPE

1Υποβάλετε τις απαιτήσεις σας.

Επικοινωνήστε με την ομάδα πωλήσεων μέσω:

E-mail: [union@upetech.net]

Τηλέφωνο: [+86 13434524996]

Εφαρμογή της διαδικτυακής φόρμας: www.pogopinsconnector.com

Παρέχετε λεπτομέρειες:

✔ Εφαρμογή (π.χ. ιατρική, αυτοκινητοβιομηχανία, καταναλωτικά ηλεκτρονικά)

✔ Τύπος συνδέσμου (π.χ. μαγνητική καρφίτσα, καλώδιο φόρτισης)

✔ Προδιαγραφές (η τάση, το ρεύμα, το μέγεθος, η ανθεκτικότητα στο νερό κλπ.)

✔ Ποσότητα και χρόνος εκτέλεσης

2. Αποκτήστε μια προσαρμοσμένη λύση (εάν απαιτείται)

Οι μηχανικοί μας θα εξετάσουν τις ανάγκες σας και θα προτείνουν ένα προσαρμοσμένο σχέδιο (εάν απαιτείται).

Θα μοιραστούμε 3D μοντέλα, δείγματα ή τεχνικά σχέδια για έγκριση.

Προθεσμία πληρωμής:

50% προκαταβολή (επιταγή): Καλύπτει το κόστος παραγωγής (υλικά, εργατικό δυναμικό).

50% υπόλοιπο (πληρωμένο πριν από την αποστολή): εξασφαλίζει τον έλεγχο της ποιότητας και τη δέσμευση και των δύο μερών.

Μέθοδος πληρωμής:

Τ/Τ (Τραπεζική μεταφορά), PayPal, OCBC Bank

Σύσταση:

Χρησιμοποιήστε το PayPal για δείγματα (ασφαλέστερο).

Χρησιμοποιήστε T/T για τις χονδρικές παραγγελίες (κατώτερα τέλη).

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
