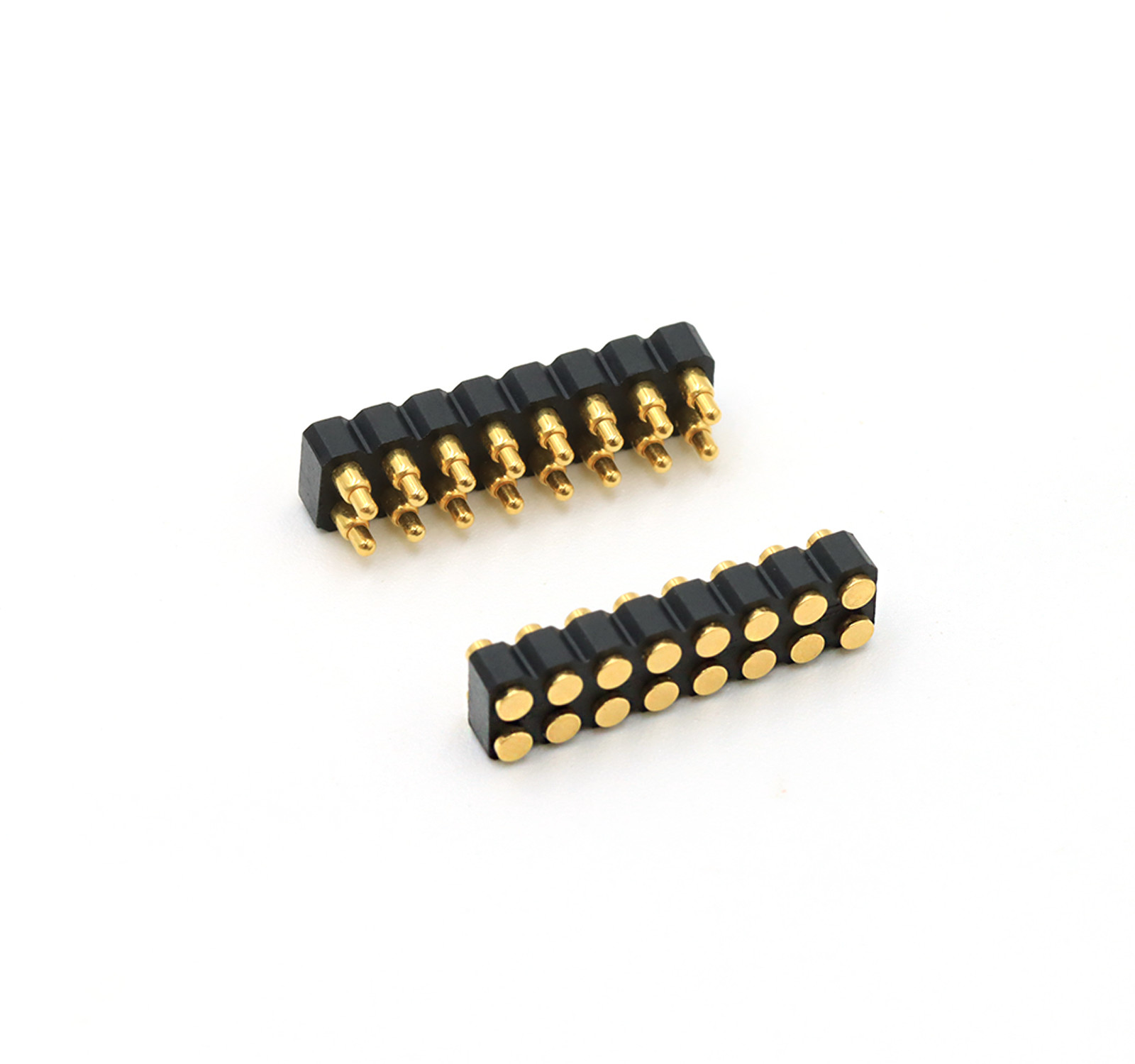

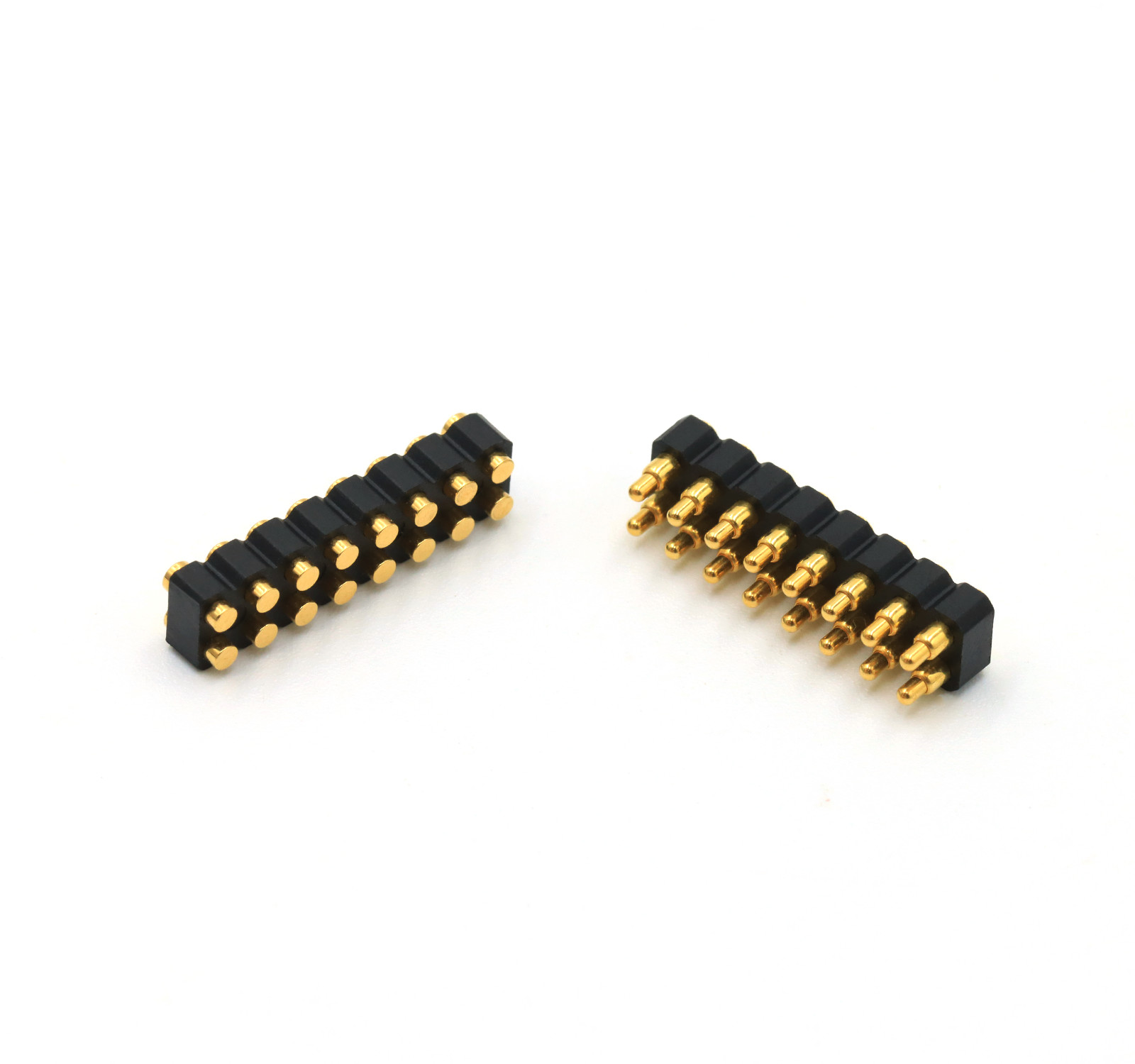

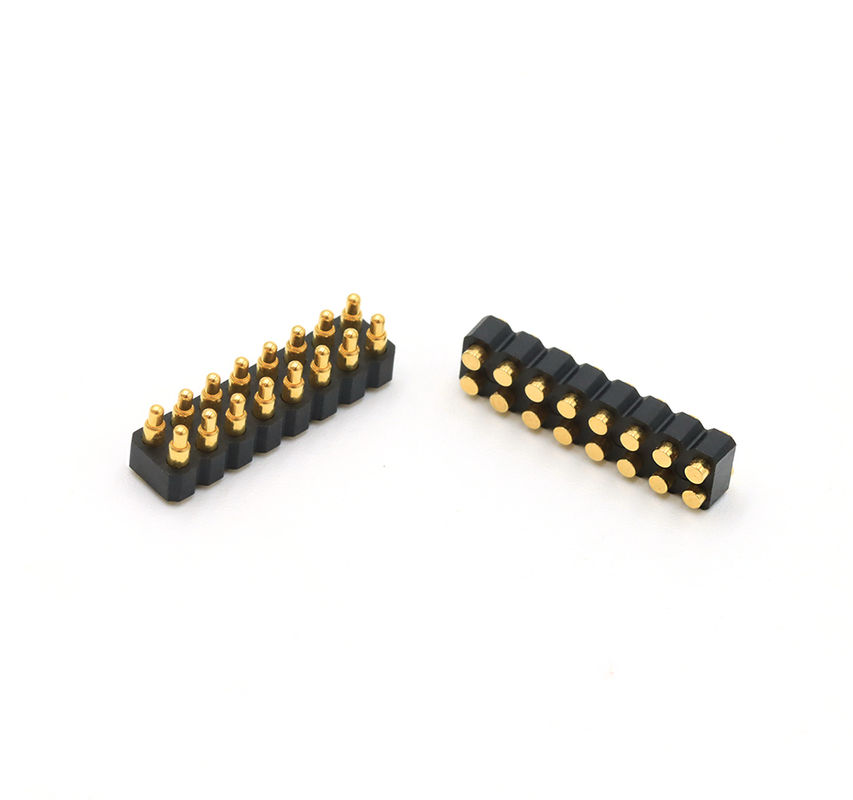

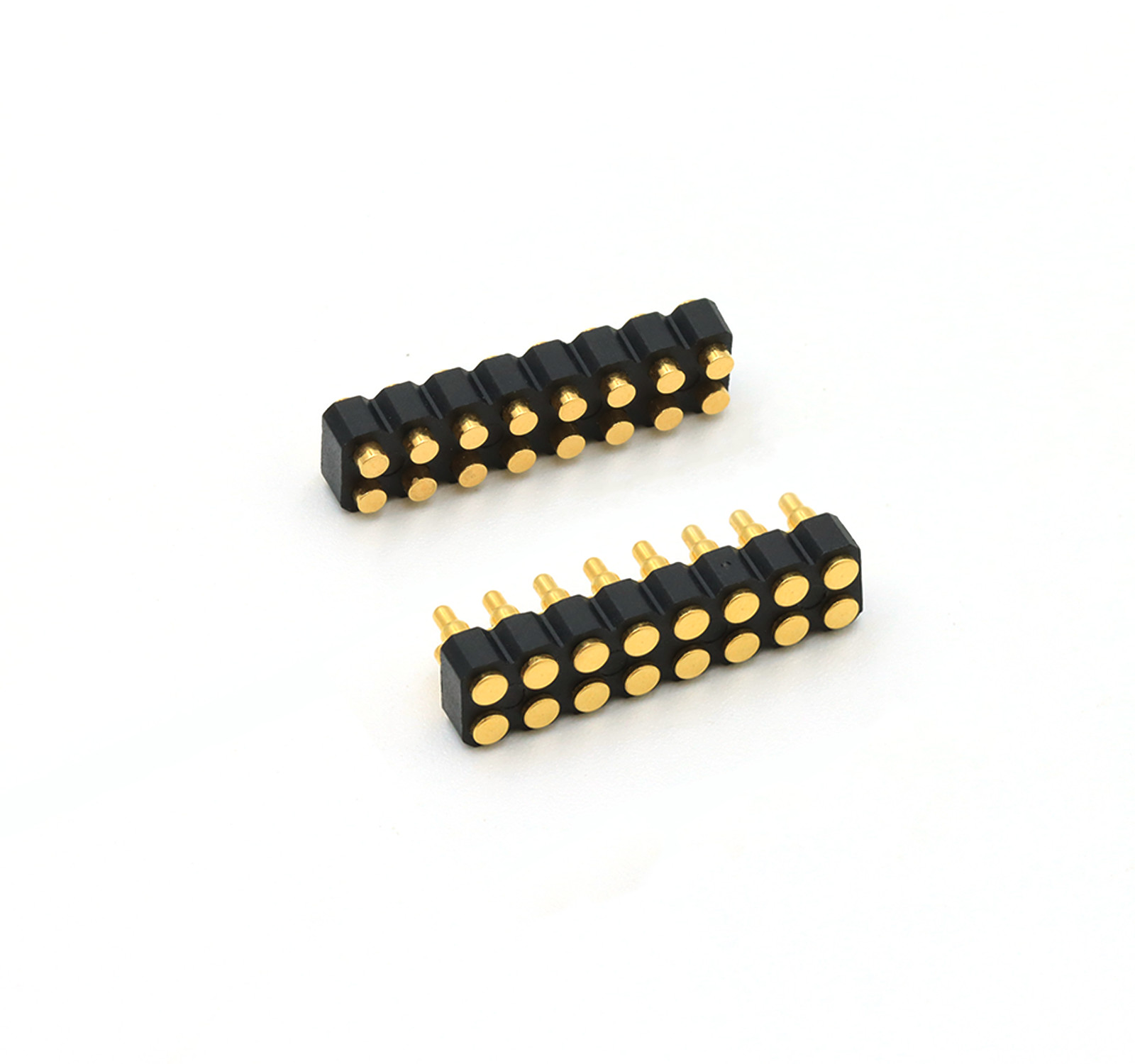

2.54mm Pitch Pogo Pin Connector Double Row Spring Loaded Contact Connectors 16pin Άντρας Γυναίκα

2.54 χιλιοστόμετρος Πιτς Άνδρας Γυναίκα Ποντοκόλλημα Διπλής Σειράς SMT 16pin Ποντοκόλλημα.

Το πιν pogo είναι τύπου SMT, έχει καλή σταθερότητα, το κάτω μέρος του βαρελιού είναι ένα επίπεδο σχέδιο κάτω, το οποίο είναι εύκολο να συγκολληθεί στην πλακέτα PCB

Η Union Precision Electronic Co.,Ltd (UPE) δεσμεύεται για την υψηλής ποιότητας Pogo Pin, συνδέσεις Pogo Pin, μαγνητικούς συνδέσμους και το σχεδιασμό, την ανάπτυξη,παραγωγή και πώληση βοηθητικών προϊόντων ως εταιρεία υψηλής τεχνολογίας.

Σύμφωνα με τις διαφορετικές απαιτήσεις των πελατών, έχουμε 8 τύπους εσωτερικής δομής POGO PIN για τους πελάτες να επιλέξουν, για το πρότυπο POGO PIN, UPE σχεδιασμένο το συνολικό ύψος του προϊόντος είναι 2,8mm ~ 11.0mm(το σύνολοτο ύψος δεν περιλαμβάνει το μήκος της ουράς του πινάκου DIP).

Εν τω μεταξύΕΠΕΕπίσηςαναπτύχθηκε πρότυπο ανδρικό και θηλυκό 2pin-40pin Pogo pin connector με πλάτος 2,54mmμε SMT / DIP / Right Angle / Solder Cup για γρήγορη επιλογή των πελατών.

Υλικά
Στρώτης: Χωρίς μόλυβδο C6801, Επιχρισμός: 01~99 μ" Au πάνω από 60~100 μ" Ni.

Βάρελο: Χωρίς μόλυβδο C6801, Επιχρισμός: 01~99 μ" Au πάνω από 60~100 μ" Ni.

Ελατήριο: SUS 304 από ανοξείδωτο χάλυβα, επιχρίωση: 1 μ" (πιθανότατα Au ή Ni για αντοχή στη διάβρωση).

Κεφάλαιο: Μαύρο HTN (υψηλής θερμοκρασίας νάιλον) + 30% γυάλινη ίνα, βαθμολογία εύφλεκτης ικανότητας UL94 V-0.

Μηχανικές προδιαγραφές
Δύναμη ελαστικού: 80g ± 20g σε στροφή λειτουργίας 1,0 mm.

Πλήρη κίνηση: 1,2 χιλιοστά.

Μηχανική διάρκεια ζωής: ≥ 10.000 κύκλους.

Ηλεκτρικές προδιαγραφές
Διορισμένο ρεύμα και τάση: DC 12V, 3A μέγιστο.

Αντίσταση επαφής: ≤ 50mΩ σε ύψος εργασίας.

Συγκράτησης

Διάστημα: ±0,15 mm.

Διάμετρος: ±0,05 mm.

Γωνίες: ±2°.

Περιβαλλοντική απόδοση
Θερμοκρασία λειτουργίας: -40°C έως +130°C (μέσα σε 24 ώρες).

Αντίσταση στη θερμότητα συγκόλλησης: 260 °C ± 5 °C για 20s ± 2s.

Συμμόρφωση: Συμμόρφωση με τα πρότυπα ROHS και REACH.

Δοκιμή ψεκασμού αλατιού: 48 ώρες (επιβεβαίωση της αντοχής στη διάβρωση).

Βασικά χαρακτηριστικά και εφαρμογές
Υψηλή αντοχή: 10.000+ κύκλοι, ανθεκτική επικάλυψη (Au/Ni) για αντοχή στην φθορά.

Αντοχή σε υψηλές θερμοκρασίες: Κατάλληλο για σκληρά περιβάλλοντα (έως 130°C).

Μηχανική ακρίβειας: Στενές ανοχές εξασφαλίζουν αξιόπιστη ηλεκτρική επαφή.

Χωρίς μόλυβδο και συμβατό: πληροί τους περιβαλλοντικούς κανονισμούς (ROHS/REACH).

Σημείωση:

1.Για να εξασφαλιστεί το καλύτερο αποτέλεσμα χρήσης, παρακαλούμε λειτουργήστε σύμφωνα με το ύψος εργασίας.

2Προφυλάξεις για τη χρήση του προϊόντος
.Σύμφωνα με τα τεχνικά σχέδια, η μέγιστη επιτρεπόμενη συμπίεση δεν πρέπει να υπερβαίνει
Είναι κατάλληλο για θερμοκρασίες συγκόλλησης που κυμαίνονται από 380 έως 420 βαθμούς Κελσίου, με χρόνο συγκόλλησης 3 έως 5 δευτερόλεπτα.Δεν επιτρέπεται να επεξεργαστεί το προϊόν μέσα σε σύντομο χρονικό διάστημα εκτελεί επανειλημμένη συγκόλληση πολλές φορές
. Προσαρμόζεται στο εύρος θερμοκρασίας του φούρνου των 400 έως 500 βαθμών Κελσίου
Κατά το σχεδιασμό του τέρματος εφαρμογής, παρακαλούμε να αποφεύγετε λογικά το χώρο συμπίεσης pogopin

3Για μονοειδείς πινές μεγαλύτερες από 20, διπλές πινές μεγαλύτερες από 40 και άλλες ειδικές απαιτήσεις, συμβουλευτείτε την τεχνική υποστήριξη.

Σύνθεση του συνδετήρα Pogo Pin

2Λίστα παραμέτρων συνδέσμου πιν-πογκό διαστάσεως.54 mm:

Διπλή σειρά 2,5 mm στερέωμα SMT αρσενικό ελατήριο φορτωμένο CoΔιοικητής:

Διπλή σειρά 2,5 mm Σώμα SMT Γυναικεία φορτισμένηΔιοικητής:

Πρότυπο 2.54mm Pitch Pogo Pin Connector για αναφορά πελατών:

Πεδίο εφαρμογής:

Το πλεονέκτημα μας και η επιλογή σας:

.UPE επαγγελματική προσαρμοσμένη υψηλού ρεύματος Pogo Pin με σειρά 15A-30A, έχει παραχθεί σε μάζα.

.Η UPE ανέπτυξε 2.0 mm και 2.54 mm πρότυπο ανδρικό και θηλυκό 2pin-40pin Pogo pin connector με SMT / DIP / Right Angle / Solder Cup.

.Δοκιμαστική διάρκεια ζωής Pogo Pin έως 1.000.000 κύκλους.

.Όλα τα προϊόντα μπορούν να περάσουν το πρότυπο HF, RoHS REACH.

.100% ηλεκτρική δοκιμή πριν από την παράδοση των προϊόντων.

.Διατίθεται σε διάφορα σχήματα, μικρές δομές και υψηλό ρεύμα.

Γιατί οι πελάτες επιλέγουνΕΠΕ?

1Επαγγελματική εξειδικευμένη υπηρεσία

2. Ταχεία ικανότητα παραγωγής δειγμάτων

3- Σκληρό σύστημα ελέγχου ποιότητας

4- Επεξεργασία με εισαγόμενα εξαρτήματα

5Εξοπλισμός δοκιμών υψηλής ακρίβειας

6. Λογικές διαδικασίες ελέγχου του κόστους

Πώς να τοποθετήσετε την παραγγελία του συνδετήρα μαγνητικού καλωδίου

* Μας στέλνετε σχέδιο ή δείγμα

* Διεξάγουμε την αξιολόγηση του έργου

* Κάνουμε το δείγμα και το στέλνουμε σε σας

* Νομίζετε ότι το δείγμα είναι καλό τότε να κάνετε μια παραγγελία και να μας πληρώσει 30% προκαταβολή

* Αρχίζουμε να φτιάχνουμε το προϊόν

* Όταν το εμπόρευμα είναι έτοιμο, κάνουμε φωτογραφίες για την επιταγή σας και στη συνέχεια να πληρώσει το υπόλοιπο

* Παραδίδουμε τα προϊόντα σε εταιρεία ταχυμεταφορών

Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
