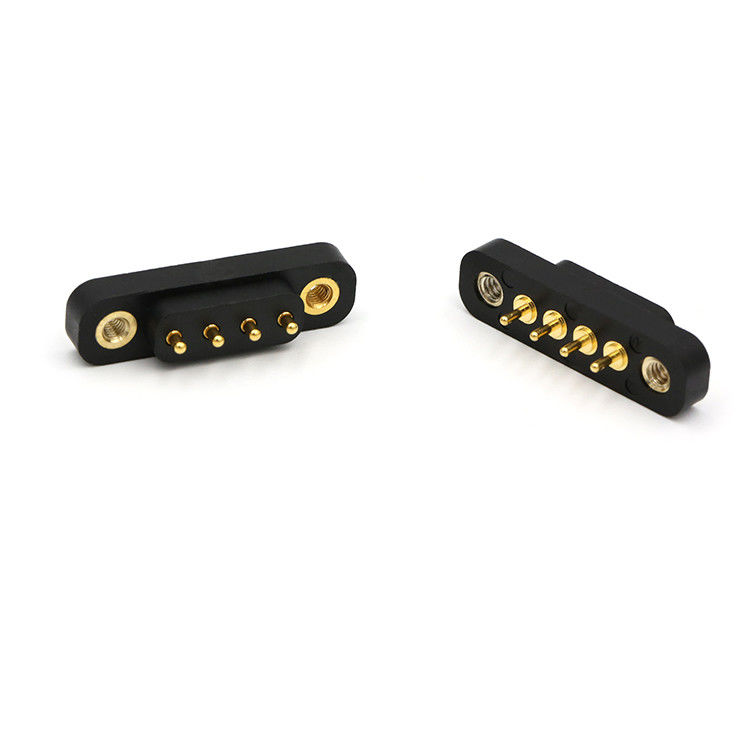

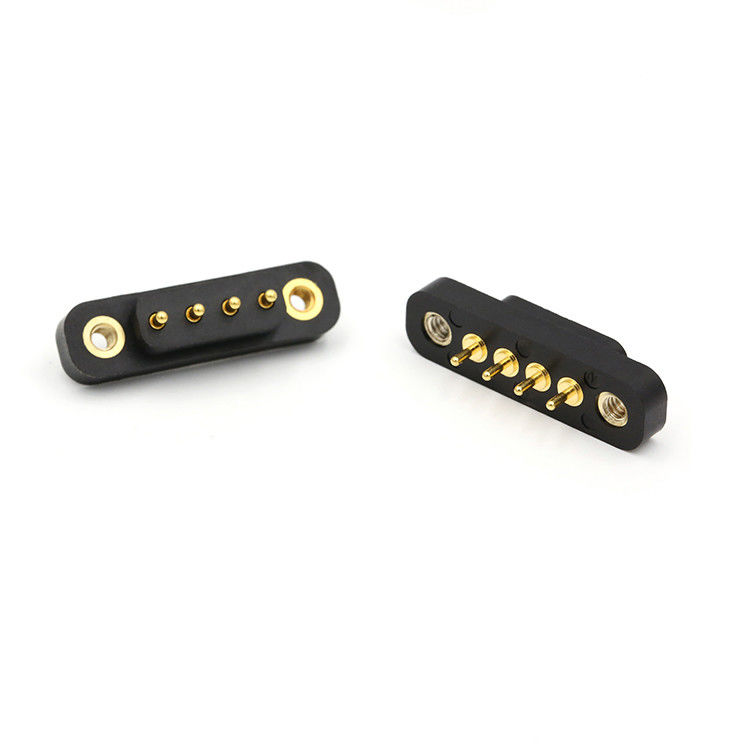

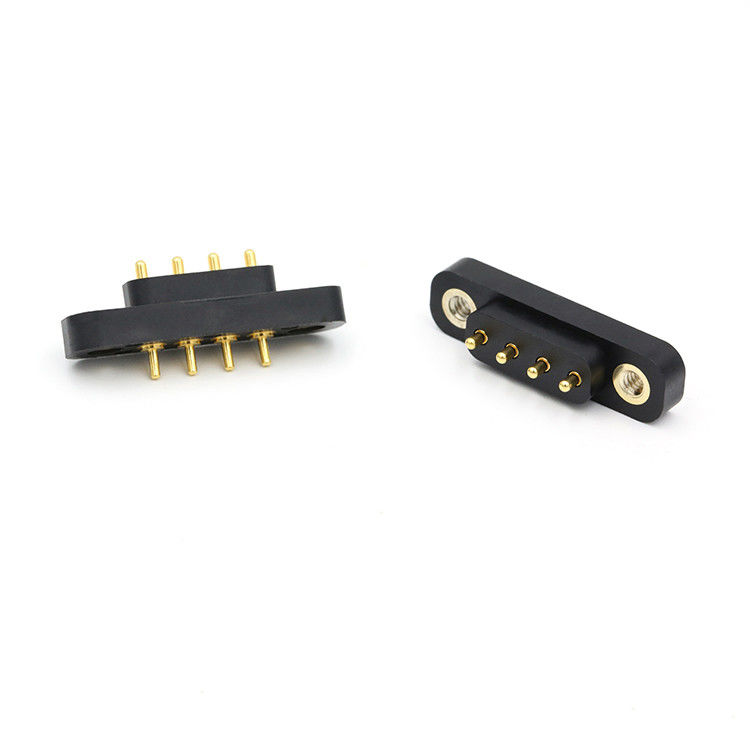

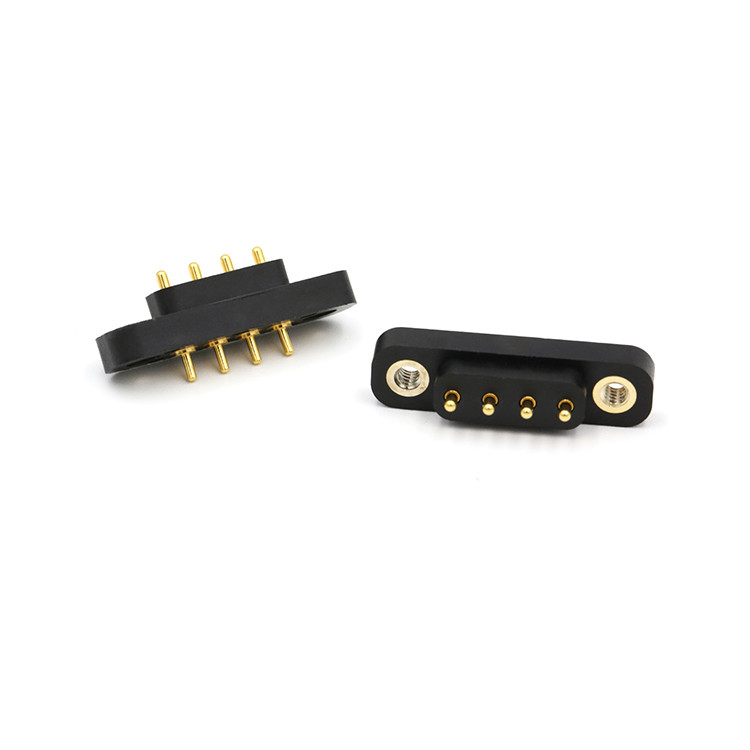

Προσαρμοσμένος 4pin συνδετήρας πιν άνοιγμα με νάτσες και 4,0mm γωνία συνδετήρα πιν pogo.
Η Ενωση Precision Electronic LIMITED (UPE) είναι επαγγελματική.κατασκευαστήςσε συνδετήρα που περιλαμβάνει POGO PIN, POGO PIN συνδετήραμε στέγαση,Είναι μια από τις πιο ανταγωνιστικές εταιρείες στον τομέα του συνδετήρα με ελατήριο φορτίο στην Κίνα. Τα προϊόντα χρησιμοποιούνται ευρέως σε όλα τα είδη επικοινωνιών, ιατρικού εξοπλισμού, αυτοκινητοβιομηχανικών ηλεκτρονικών,ασύρματος εξοπλισμός, έξυπνη ένδυση, βιομηχανικό εξοπλισμό (όπως κινητά τηλέφωνα, τηλεοράσεις, tablet, κονσόλες παιχνιδιών και μηχανές μάθησης)και καταναλωτικά ηλεκτρονικά..
Τα προϊόντα μας εξάγονται κυρίως στην Ευρώπη, τις Ηνωμένες Πολιτείες, τον Καναδά, τις αναπτυγμένες χώρες και τις περιοχές της Ασίας.
ΕΠΕΙδρύθηκε το 2000,Οι εταιρείες αυτές διαθέτουν εξοπλισμό υψηλής τεχνολογίας και σύγχρονη τεχνολογία παραγωγής και έχουν λάβει πιστοποίηση ISO9001.συμμορφώνονται με τις απαιτήσεις προστασίας του περιβάλλοντος της ΕΕ ROHS.
Στόχος μας είναι να ικανοποιήσουμε τις ανάγκες των πελατών με ασφαλή και αξιόπιστα προϊόντα.Μπορούμε να προσαρμόσουμε γρήγορα το δείγμα σταθερής ποιότητας για να ικανοποιήσουμε τις ανάγκες σχεδιασμού των πελατών με ένα σύντομο κύκλο ανάπτυξης προϊόντων.
Πλεονεκτήματα των συνδετήρων UPE με ελατήριο:
Οι συνδετήρες με ελατήριο φορτίο, γνωστοί ως πινάκια ελαίου ή πινάκια πογκό, προσφέρουν αρκετά πλεονεκτήματα:
Αξιόπιστη:Οι καρφίτσες UPE Pogo που χρησιμοποιούν την τεχνολογία CLIP παρέχουν μια σταθερή και αξιόπιστη ηλεκτρική σύνδεση, ακόμη και σε περιβάλλοντα που υπόκεινται σε δονήσεις και μηχανικά σοκ.
Σύνθετο σχέδιο:Το μικρό τους μέγεθος τους επιτρέπει να χωράνε σε στενούς χώρους, κάτι που είναι ιδανικό για τις σύγχρονες, συμπαγές ηλεκτρονικές συσκευές.
Ευελιξία:Οι καρφίτσες Pogo μπορούν να προσαρμοστούν στις διακυμάνσεις της επιφάνειας, εξασφαλίζοντας μια σταθερή σύνδεση ακόμη και αν οι επιφάνειες ζευγαρώματος δεν είναι τέλεια ευθυγραμμισμένες.
Εύκολη χρήση:Είναι φιλικά προς τον χρήστη, με απλή εγκατάσταση και συντήρηση.
Δυνατότητα:Έχουν σχεδιαστεί για να αντέξουν πολλούς κύκλους σύνδεσης και αποσύνδεσης, καθιστώντας τους εξαιρετικά ανθεκτικούς
Το πλεονέκτημα μας και η επιλογή σας:
.UPE επαγγελματική προσαρμοσμένη υψηλού ρεύματος Pogo Pin με σειρά 15A-30A, έχει παραχθεί σε μάζα.
.Η UPE ανέπτυξε 2.54mm pitch πρότυπο αρσενικό και θηλυκό 2pin-40pin Pogo pin connector με SMT / DIP / Right Angle / Solder Cup.
.Δοκιμαστική διάρκεια ζωής Pogo Pin έως 1.000.000 κύκλους.
.Όλα τα προϊόντα μπορούν να περάσουν το πρότυπο HF, RoHS REACH.
.100% ηλεκτρική δοκιμή πριν από την παράδοση των προϊόντων.
.Διατίθεται σε διάφορα σχήματα, μικρές δομές και υψηλό ρεύμα.
Γιατί οι πελάτες επιλέγουνΕΠΕ?
1Επαγγελματική εξειδικευμένη υπηρεσία
2. Ταχεία ικανότητα παραγωγής δειγμάτων
3- Σκληρό σύστημα ελέγχου ποιότητας
4- Επεξεργασία με εισαγόμενα εξαρτήματα
5Εξοπλισμός δοκιμών υψηλής ακρίβειας
6. Λογικές διαδικασίες ελέγχου του κόστους
Απόδοση παραμέτρου συνδέσμου πινών Pogo με ελατήριο
|
Ονομασία των μερών
|
Πίνακας επιδόσεων παραμέτρων
|
|
Υλικό βαρέλι
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
|
|
Υλικό βαλβίδας
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
Ατσάλι ατσάλι
|
|
Επιλογές άνοιξης
|
Στάινλ
|
Μουσικό σύρμα
|
|
|
|
Απαιτήσεις επικάλυψης
|
Χρυσό-Au
|
Ασημένιο-Ag
|
Παλάντιο-νικέλιο
(Pd-Ni)
|
|
|
Κατηγοριοποιημένο ρεύμα
|
1Α, 2Α, 3Α, 5Α, 15Α ή 30Α (διαφορετικές δομές)
|
|
Διορισμένη τάση
|
Συνεχή 12V 24V
|
|
Αντίσταση επαφής
|
30mΩ 50mΩ μέγιστο.
|
|
Δοκιμή ζωής
|
50,000 κύκλοι Min. 1000,000 κύκλοι Max.
|
|
RΗ θερμοκρασία της ροής.
|
265°, 4-5 δευτερόλεπτα
|
|
Δοκιμή αξιοπιστίας POGO PIN
|
|
Δύναμη συγκράτησης
|
Σε ονομαστική ταχύτητα ποδηλασίας 500±50 ανά ώρα,50, 000 κύκλοι τουλάχιστον
|
|
Η υγρασία
|
ΕΙΑ-364-31,Μέθοδος δοκιμής ΙΙ, όρος Α. Υποκείμενο ζευγαρώνει συνδέσμους σε σχετική υγρασίααπό 90% έως 95% RH και θερμοκρασία 40°C± 2°Cσχετική υγρασία 96 ωρώνΟρίστε.
|
|
Αντίσταση στη θερμότητα συγκόλλησης
|
ΕΠΕ-364-56, Διαδικασία 5, Επίπεδο 2 265°C+10/-0°Cγια 30 έως 35 δευτερόλεπτα
|
|
Σπρέι αλατιού
|
ΕΙΑ-364-26,Πρόθεση δοκιμής Β Συνδετήρες συνδεδεμένοι με 5±1% διάλυμα αλατιού
συγκέντρωση, 35+1°C/-2°CΓια 48 ώρες.
|
|
Δοκιμή δύναμης ελατήριας
|
Συνηθισμένη διαδικασία δοκιμής δύναμης, 100g±20g σε ύψος εργασίας
|
|
Ζωή σε θερμοκρασία
|
ΕΙΑ-364-17,Μέθοδος δοκιμής Α,κόντος 4,Πρόθεση χρόνου δοκιμής Α.
συνδετήρες 85°C± 2°CΓια 96 ώρες.
|
|
Συναρμολόγηση
|
ΕΙΑ-364-52 Βυθίστε στο 265±5°C, 60/40±5% Sn/pb συγκόλληση για 4,0~5,0 δευτερόλεπτα
|
|
Αντίσταση επαφής
|
ΕΙΑ-364-23 Μέτρηση της αντίστασης επαφής με ρεύμα δοκιμής μέγιστου 100 mAκαι μέγιστη τάση 20 mV
|
Ο σύνδεσμος Pogo Pin αποτελείται από 6 μέρη: Σφουγγάρι, βαρέλι, ελατήριο, κεραμικές χάντρες, στεγαστικό, καπάκι
Μερικά από τα προσαρμοσμένα συνδέσμους Pogo Pin για αναφορά:
Το πεδίο εφαρμογής του προϊόντος:
Συσκευή και μεταφορά
