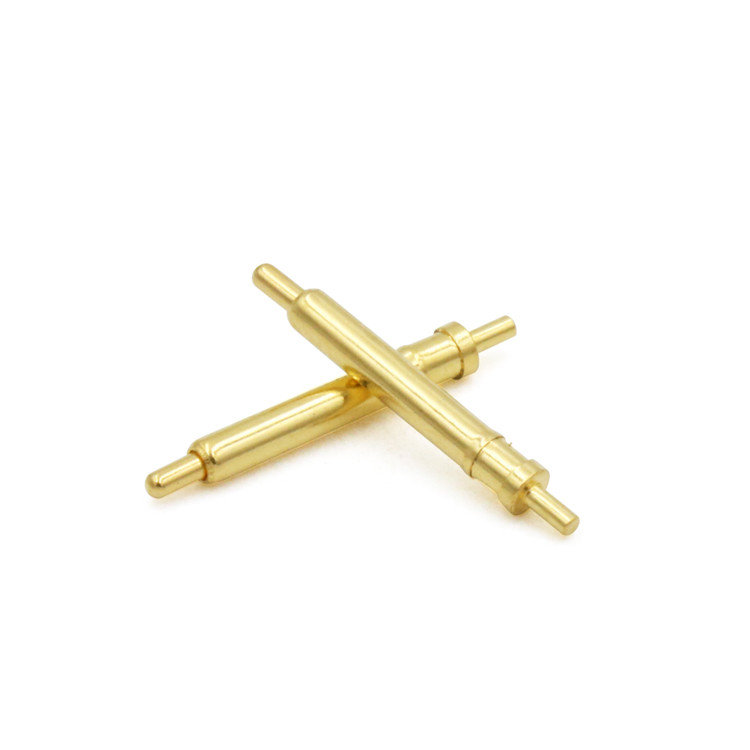

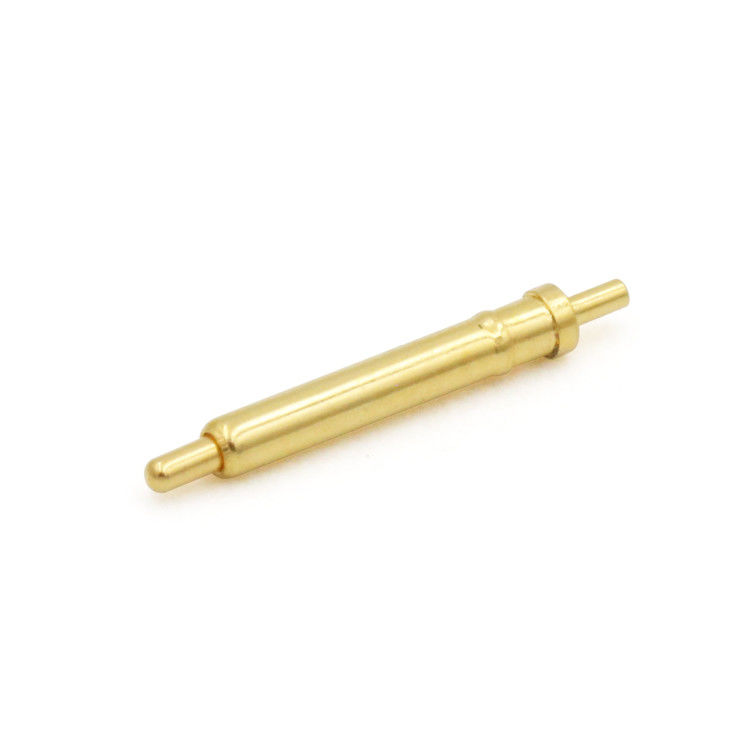

Ατσάλινη μπράτσα Πίνακας PCB Spring Loaded Header DIP πινάκη με χρυσαφένιο επίστρωμα.
Η πένα Pogo είναι ένας τύπος ηλεκτρικού συνδετήρα που χρησιμοποιείται για την εγκαθίδρυση προσωρινής σύνδεσης μεταξύ δύο κυκλωμάτων.που του επιτρέπει να συμπιέζεται και να διατηρεί αξιόπιστη επαφή όταν πιέζεται σε μια αγωγό επιφάνεια.
Πλεονεκτήματα της δομής πινών DIP:Η κάτω πρίζα μπορεί να τοποθετηθεί, καθιστώντας λιγότερο πιθανό να μετατοπιστεί κατά τη διάρκεια της συγκόλλησης και διευκολύνοντας τη συγκόλληση PCB
Σύμφωνα με τις διαφορετικές απαιτήσεις των πελατών, έχουμε 8 τύπους εξωτερικής δομής POGO PIN για τους πελάτες να επιλέξουν, για το πρότυπο POGO PIN, UPE σχεδιασμένο το συνολικό ύψος του προϊόντος είναι 2.8mm ~ 11.0 mm ((το συνολικό ύψος δεν περιλαμβάνει το μήκος της ουράς του πινάκου DIP pogo).
ΤΤα ακόλουθα είναι 8 είδη δομών για αναφορά και επιλογή:
ΣΜΤ:Καλή σταθερότητα, το κάτω μέρος του βαρελιού είναι ένα επίπεδο σχέδιο κάτω, το οποίο είναι εύκολο να συγκολληθεί στην πλακέτα PCB
ΔΕΠ:Όταν συγκόλληση με το PCB, δεν θα συμβεί καμία απόκλιση, καλό αποτέλεσμα τοποθέτησης και σταθερή
Ζυθοποιία.
Διπλό κεφάλι:Ο σχεδιασμός της διπλής κεφαλής Pogo πιν παρέχει στους σχεδιαστές μεγαλύτερη ευελιξία στην αμφίδρομη επιφάνεια-πίνακα
Η διπλή πένα δεν χρειάζεται να συγκολληθεί.
Δικιά γωνία: Η ουρά του Pogo Pin είναι λυγισμένη, παρέχοντας στους σχεδιαστές περισσότερες επιλογές στη χρήση του χώρου, η ουρά μπορεί επίσης να συγκολληθεί με σύρμα.
Κύπελλο Σόλερ:Κατάλληλο για προϊόντα καλωδίων, εύκολο να συγκολληθεί με σύρμα
Τύπος βίδες:Τα προϊόντα με ειδικές προδιαγραφές μπορούν να ανταποκριθούν στις διαφορετικές ανάγκες των πελατών και μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες
των πελατών.
Τύπος από ένα κομμάτιε:Μπορεί να περάσει μεγάλα ρεύματα, να προσαρμοστεί σύμφωνα με τις απαιτήσεις των πελατών και να ανταποκριθεί σε διαφορετικές ανάγκες των πελατών.
Τύπος σφαιρικής σφαίρας:Η πλευρική δύναμη είναι διαθέσιμη και μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις των πελατών για να καλύψει τις διαφορετικές ανάγκες των πελατών.
UPE Pogo Pin Εσωτερική δομή σύμφωνα με τις απαιτήσεις του πελάτη για να ταιριάζει με μια κατάλληλη
Α.Δομήπεριγραφή:Στρίψιμο για στρογγυλή κλίση
Διαρθρωτικήπλεονεκτήματα:Συνηθισμένη χρήση, σταθερότητα στην αντίσταση, μακρά διάρκεια ζωής
Εφαρμογήμέθοδος:SMT & DIP Κανονική χρήση
Χρήση δομήςΠροφυλάξεις:Δεν μπορεί να υπερβαίνει την οριακή ροή λειτουργίας
Β.Περιγραφή κατασκευής:Στρίβας για τρυπές
Διαρθρωτικά πλεονεκτήματα:
Σε περιορισμένο χώρο, το έμβολο μπορεί να εκτελέσει τη μέγιστη συμπίεση.
Μέθοδος εφαρμογής: SMT & DIP Κανονική χρήση
Προφυλάξεις για τη χρήση της δομής:Δεν μπορεί να υπερβαίνει την οριακή ροή και την υπερβολική χρήση ρεύματος
C.Δομήπεριγραφή:Στρίβες για επίπεδες
Διαρθρωτικήπλεονεκτήματα:Η στροφή είναι εύκολη στη μηχανή, για δομή χώρου βασισμένη σε A & B
Εφαρμογήμέθοδος:SMT & DIP Κανονική χρήση
Χρήση δομήςπροφυλάξεις:Δεν μπορεί να υπερβαίνει την οριακή ροή και την υπερβολική χρήση ρεύματος
D.Δομήπεριγραφή:Προσθήκη εσωτερικού βαρελιούΣφραγίδες μονωτικές
Διαρθρωτικήπλεονεκτήματα:Η αντίσταση είναι πιο σταθερή, κατάλληλη για χρήση ρεύματος άνω των 10A
Εφαρμογήμέθοδος:SMT & DIP Κανονική χρήση
Χρήση δομήςπροφυλάξεις:Δεν μπορεί να υπερβαίνει το όριοεργασιακό χτύπημα
Ε.Δομήπεριγραφή:Και οι δύο πλευρές του έμβολομπορεί να συμπιεστεί
Διαρθρωτικήπλεονεκτήματα:Σώστε το χώρο της δομής,μεγάλη απόσταση, μεγάληπίνακα συμπίεσης σεΕπικοινωνία με το συμβούλιο
Εφαρμογήμέθοδος:Σύνδεση επιφάνειας με επιφάνειας
Χρήση δομήςπροφυλάξεις:Δεν μπορεί να υπερβαίνει το όριοεργασιακό χτύπημα
Φ.Στρατούεπεριγραφή:Συσκευή τεσσάρων μερών
Διαρθρωτικήπλεονεκτήματα: υψηλή ομαλότητα τύπωσης, μικρή απόκλιση του έμβολο, αδιάβροχη και αδιάβροχη.
Εφαρμογήμέθοδος:Υψηλό ρεύμα, υψηλής απόδοσης, αδιάβροχο και αδιάβροχο
G.Δομήπεριγραφή:Ενδιάμεση συμπίεση άξονα
Διαρθρωτικήπλεονεκτήματα:Απλή δομή, μπορεί να περάσει υψηλό ρεύμα.
Εφαρμογήμέθοδος:Χρήση υψηλού ρεύματος συγκόλλησης
Χρήση δομήςπροφυλάξεις:Δεν μπορεί να υπερβαίνει την οριακή ροή λειτουργίας
H.Περιγραφή της δομής:Επικοινωνία συμπίεσης σφαίρας
Διαρθρωτικήπλεονεκτήματα:Απλή δομή και εύκολη επεξεργασία
Εφαρμογήμέθοδος:Χρήση μικρών ροών εργασίας
Χρήση δομήςπροφυλάξεις:
Δεν μπορεί να υπερβαίνει την οριακή ροή λειτουργίας
Τα πεδία εφαρμογής του Pogo Pin είναι:
1Βιομηχανικός εξοπλισμός, μηχάνημα τριπλής προστασίας, εξοπλισμός επικοινωνίας,ιατρικό εξοπλισμό, χειροκίνητο τερματικό εξοπλισμό·
2.έξυπνες φορητές συσκευές, έξυπνη εκπαίδευση, έξυπνες συσκευές εντοπισμού θέσης, έξυπνο παιχνίδι
3-Καταναλωτικά ηλεκτρονικά, tablet υπολογιστές, κοινή φόρτιση,Κουδούνια Bluetooth TWS, ηλεκτρονικά τσιγάρα
Γιατί οι πελάτες επιλέγουν την UPE;
1- Επαγγελματική εξυπηρέτηση προσαρμογής
Διαφορετικά προϊόντα και λύσεις μπορούν να σχεδιαστούν σύμφωνα με τις διαφορετικές ανάγκες των πελατών
2. Ταχεία ικανότητα παραγωγής δειγμάτων
Πρότυπο προϊόν 2-3 ημέρες δείγμα, νέο προσαρμοσμένο δείγμα 7 εργάσιμες ημέρες, προϊόν ανοίγματος καλούπι 12 ημέρες
3- Σκληρό σύστημα ελέγχου ποιότητας
Η έννοια της ποιότητας ξεκινά από όλη τη διαδικασία παραγωγής και επιθεώρησης και ελέγχει αυστηρά κάθε διαδικασία για να εξασφαλίσει την ποιότητα της ικανοποίησης των πελατών.
4- Επεξεργασία με εισαγόμενα εξαρτήματα
Ένας μικρός αριθμός άξονων βελόνων είναι κατασκευασμένοι από εισαγόμενα ελκυστήρες ακριβείας και οι περισσότεροι άξονες βελόνων είναι κατασκευασμένοι από εισαγόμενη ψυχρή τυποποίηση για μεγαλύτερη σταθερότητα.
5Εξοπλισμός δοκιμών υψηλής ακρίβειας
Παροχή ακριβών και ακριβών δοκιμών για τη συνεχή βελτίωση της ποιότητας του προϊόντος
6. Λογικές διαδικασίες ελέγχου του κόστους
Εξοικονόμηση δαπανών, εξάλειψη αποβλήτων, βελτιστοποίηση διαδικασιών και ανάδειξη της ανταγωνιστικότητας των δαπανών
7Προϊόντα περιβαλλοντικά πρότυπα
Το προϊόν πληροί το πρότυπο ROHS της ΕΕ και πληροί τις απαιτήσεις για τα αλογένια
Απόδοση παραμέτρου συνδέσμου πινών Pogo με ελατήριο
|
Ονομασία των μερών
|
Πίνακας επιδόσεων παραμέτρων
|
|
Υλικό βαρέλι
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
|
|
Υλικό βαλβίδας
|
Άλλες χημικές ουσίες
|
Χάλυβα βηρυλίου
|
Φωσφόρος Χάλκινος
|
Ατσάλι ατσάλι
|
|
Επιλογές άνοιξης
|
Στάινλ
|
Μουσικό σύρμα
|
|
|
|
Απαιτήσεις επικάλυψης
|
Χρυσό-Au
|
Ασημένιο-Ag
|
Παλάντιο-νικέλιο
(Pd-Ni)
|
|
|
Κατηγοριοποιημένο ρεύμα
|
1Α, 2Α, 3Α, 5Α, 15Α ή 30Α (διαφορετικές δομές)
|
|
Διορισμένη τάση
|
Συνεχή 12V 24V
|
|
Αντίσταση επαφής
|
30mΩ 50mΩ μέγιστο.
|
|
Δοκιμή ζωής
|
50,000 κύκλοι Min. 1000,000 κύκλοι Max.
|
|
Θερμοκρασία επανεξέτασης.
|
265°, 4-5 δευτερόλεπτα
|
|
Δοκιμή αξιοπιστίας POGO PIN
|
|
Δύναμη συγκράτησης
|
Σε ονομαστική ταχύτητα ποδηλασίας 500±50 ανά ώρα,50, 000 κύκλοι τουλάχιστον
|
|
Η υγρασία
|
ΕΙΑ-364-31,Μέθοδος δοκιμής ΙΙ, όρος Α. Υποκείμενο ζευγαρώνει συνδέσμους σε σχετική υγρασίααπό 90% έως 95% RH και θερμοκρασία 40°C ± 2°C σχετική υγρασία 96 ωρώνΟρίστε.
|
|
Αντίσταση στη θερμότητα συγκόλλησης
|
ΕΠΕ-364-56, Διαδικασία 5, Επίπεδο 2 265°C+10/-0°Cγια 30 έως 35 δευτερόλεπτα
|
|
Σπρέι αλατιού
|
ΕΙΑ-364-26,Πρόθεση δοκιμής Β Συνδετήρες συνδεδεμένοι με 5±1% διάλυμα αλατιού
συγκέντρωση, 35+1°C/-2°C Για 48 ώρες.
|
|
Δοκιμή δύναμης ελατήριας
|
Συνηθισμένη διαδικασία δοκιμής δύναμης, 100g±20g σε ύψος εργασίας
|
|
Ζωή σε θερμοκρασία
|
ΕΙΑ-364-17,Μέθοδος δοκιμής Α,κόντος 4,Πρόθεση χρόνου δοκιμής Α.
συνδετήρες 85°C± 2°C Για 96 ώρες.
|
|
Συναρμολόγηση
|
ΕΙΑ-364-52 Βυθίστε στο 265±5°C, 60/40±5% Sn/pb συγκόλληση για 4,0~5,0 δευτερόλεπτα
|
|
Αντίσταση επαφής
|
ΕΙΑ-364-23 Μέτρηση της αντίστασης επαφής με ρεύμα δοκιμής μέγιστου 100 mAκαι μέγιστη τάση 20 mV
|
Εεξοπλισμός ενέδρασης:
Έχουμε ένα ανεξάρτητο εργαστήριο και εξοπλισμένο με σχετικό πειραματικό εξοπλισμό, όπως:
Μηχανή δοκιμής δύναμης εισαγωγής,Δυοδιάστατος προβολέας,Μέτρο πάχους,Μηχανή αυτόματης επιθεώρησης,Δοκιμαστής αντίστασης μόνωσης
Μηχανή γυαλισμού μετρητών,Δοκιμαστής ψεκασμού αλατιούΔοκιμαστής αύξησης θερμοκρασίας ρεύματος,όργανο καμπύλης κίνησης φορτίου,Μηχανή αυτόματης επιθεώρησης,δοκιμαστής ROHS,Δοκιμαστής τραχύτητας,Δοκιμαστής ελαστικής αντίστασης,Δοκιμαστής ζωής, κλπ.
Συσκευή και μεταφορά
