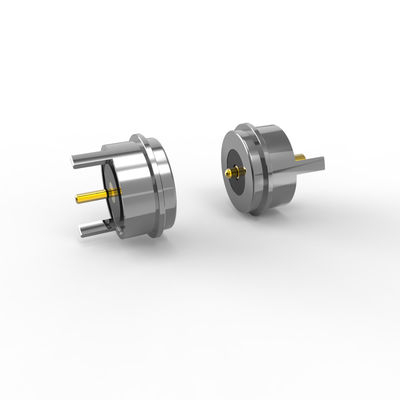

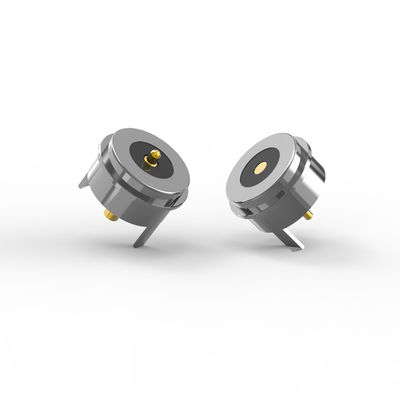

12V στρογγυλός μαγνητικός σύνδεσμος θηλυκός αρσενικός μαγνητικός DC σύνδεσμος ισχύος

Πόνγκο πιν μαγνητικό στρογγυλό θηλυκό αρσενικό ηλεκτρική φόρτιση DC μαγνητική σύνδεση.

Η στρογγυλή διαμέτρου μαγνητικού συνδέσμου είναι 8,0 mm, και το σπίτι είναι μαύρο.

Υλικά:

Στρώτης: C6801 χωρίς μόλυβδο, επιχρισμός 5U" Min Au πάνω από 60~100U" Ni.

Βαρέλι:C6801 χωρίς μόλυβδο, με επικάλυψη 5U" Min Au πάνω από 60~100U" Ni.

Ελατήριο:SUS 304 επιχρίστωση 1U" Au.

Το κάλυμμα: μαύρο HTN+30%GFUL94 V-0·

Κέλυφος: Χωρίς μόλυβδο

Μαγνήτης: NdFeB N52 Επιχρισμός Ni

Μηχανολογικά:

Δύναμη ελατηρίου: 80g ± 20g σε στροφή λειτουργίας 1,0 mm.

Διασφαλίζει σταθερή πίεση επαφής κατά τη διάρκεια της λειτουργίας.

Πλήρης στροφή: 1,2 mm (συνολική απόσταση πορείας του έμβολο).

Μηχανική διάρκεια ζωής: τουλάχιστον 50.000 κύκλοι (απαιτούμενη αντοχή για επαναλαμβανόμενες ενεργοποιήσεις).

Ηλεκτρικές προδιαγραφές:
Κατηγοριακή τάση: 12V DC.

Κατηγοριοποιημένο ρεύμα: 5,0A.

Αντίσταση επαφής: ≤ 50mΩ (milliohms) ανά πιν.

Διασφάλιση ποιότητας και δοκιμές συμμόρφωσης:

1Ηλεκτρική αξιοπιστία
100% δοκιμή ανοικτού/μικρού κυκλώματος: Κάθε μονάδα υποβάλλεται σε αυστηρή ηλεκτρική επικύρωση για να διασφαλιστεί η άψογη συνδεσιμότητα και ασφάλεια.

2. Συμμόρφωση με το περιβάλλον και την ασφάλεια
Πιστοποιημένο RoHS & REACH: Απαλλαγμένο από επικίνδυνες ουσίες (π.χ. μόλυβδο, κάδμιο), που πληροί τα περιβαλλοντικά πρότυπα της ΕΕ και του κόσμου.

3. Αντίσταση στη διάβρωση
Δοκιμασμένο με ψεκασμό αλατιού (48 ώρες): επικυρώνει την απόδοση σε σκληρά, υγρά ή αλμυρά περιβάλλοντα (π.χ. θαλάσσια, βιομηχανική χρήση).

Γιατί είναι σημαντική η διασφάλιση ποιότητας και η συμμόρφωση;
✅Μηδενικά ελαττώματα:Διασφαλίζει ότι κάθε σύνδεσμος παρέχει σταθερή απόδοση.
✅Παγκόσμια έγκρισηΣυμμόρφωση με αυστηρούς διεθνείς κανονισμούς.
✅Εγγυημένη αντοχή:Ανθεκτική στη διάβρωση για μακροχρόνια αξιοπιστία.

Τα οφέλη της επικάλυψης:

Ποιότητα επικάλυψης:Το λεπτό Au πάνω από το Ni εξασφαλίζει αξιόπιστη ηλεκτρική απόδοση, ελαχιστοποιώντας παράλληλα το κόστος (το παχύτερο Au θα αυξήσει το κόστος, αλλά μπορεί να μην είναι απαραίτητο για αυτή την εφαρμογή).

Αντίσταση στο περιβάλλον:Η επικάλυψη Ni στο κέλυφος/μαγνήτη και το περίβλημα LCP παρέχουν προστασία από υγρασία, διάβρωση και υψηλές θερμοκρασίες.

Δυνατότητα:Η διάρκεια ζωής 50.000 κύκλων και η ανοχή της δύναμης του ελαστικού (± 20g) δείχνουν εστίαση στη μακροπρόθεσμη αξιοπιστία.

Περιγραφή της εφαρμογής του προϊόντος (μη περιορισμένη στα ακόλουθα):

1Πίνακες PCB συγκόλλησης;

2.Το σχηματισμό και η ενσωμάτωση καλωδίων μετά τη συγκόλληση·

3.Μπορεί να προστεθεί ένα τερματικό μεταφοράς της εν λόγω πλακέτας PCB·

4.Το μούχλασμα με ένεση ενσωματωμένου καλούπιου·

5Τα καλώδια μπορούν να συνδεθούν άμεσα.

Παράμετρος στρογγυλής μαγνητικής σύνδεσης:

Τεχνικό σχέδιο στρογγυλού αρσενικού μαγνητικού συνδέσμου

Τεχνικό σχέδιο στρογγυλού μαγνητικού θηλυκού συνδετήρα

Συνιστώμενη διάταξη PCB:

Ανεπάρκεια διάταξης: ± 0,05 mm

Πλεονεκτήματα των στρογγυλών μαγνητικών συνδέσεων

1.Συνδέσεις χωρίς προσπάθεια

Η αυτόματη προσρόφηση επιτρέπει την ταχεία, χωρίς εργαλεία τοποθέτηση· φιλική προς τον χρήστη λειτουργία.

2Εύκολη αφαίρεση

Η μαγνητική διεπαφή επιτρέπει την απρόσκοπτη αποσύνδεση χωρίς φυσική πίεση.

3. Υψηλή αντοχή

Υποστηρίζει 50.000-300.000 κύκλους ζευγαρώματος για μακροπρόθεσμη αξιοπιστία.

4. Αξιοπρεπή Προστασία

Προσαρμόσιμο υδατοασφαλές και ανθεκτικό στη σκόνη σχεδιασμό IP68 (γυναικεία άκρη).

5Υποστήριξη υψηλού ρεύματος

Χελιές 3Α20Α για ταχεία φόρτιση και εφαρμογές υψηλής κατανάλωσης ενέργειας.

6Υψηλή αντοχή στη διάβρωση

Αντέχει σε σκληρά περιβάλλοντα (δοκιμάστηκε για 48-120 ώρες σε σπρέι αλατιού).

7. Προσαρμόσιμο παράγοντα φόρμας

Προσαρμοσμένα σχήματα για να ταιριάζουν με την αισθητική του προϊόντος, ενισχύοντας την ελκυστικότητα της αγοράς.

8. Έξυπνη ανίχνευση προσανατολισμού

Η τοποθέτηση μαγνητών + κατασκευαστική σχεδίαση εξασφαλίζουν τη σωστή πολικότητα και την προστασία των κυκλωμάτων.

9Πολυλειτουργική διεπαφή

Υποστηρίζει ισχύ, σήμα, βίντεο, ήχο, δεδομένα (π.χ. USB 2.0) και πολλά άλλα.

10Αξιοποιήσιμη ανάπτυξη

Σύντομος χρόνος παράδοσης και χαμηλά κόστη καλούπιας για ταχεία προσαρμογή.

11Υψηλής ποιότητας μετάδοση σήματος

Αξιόπιστη απόδοση σήματος ραδιοσυχνοτήτων (π.χ. συμμόρφωση με τα πρότυπα USB 2.0).

Εφαρμογή προϊόντων στρογγυλής μαγνητικής σύνδεσης:

Γιατί η UPE πρέπει να είναι συνεργάτης σας;

1Γρήγορη κατασκευή πρωτοτύπων (3-5 ημέρες για δείγματα)
●Γρήγορη κυκλοφορία στην αγορά: Η ταχεία ανταλλαγή δειγμάτων επιταχύνει τους κύκλους ανάπτυξης προϊόντων.

●Επαναλαμβανόμενες δοκιμές: Επιτρέπει γρήγορες βελτιώσεις σχεδιασμού πριν από τη μαζική παραγωγή.

●Προβλήματα: Ιδανικό για βιομηχανίες όπως η αυτοκινητοβιομηχανία, η ιατρική ή τα καταναλωτικά ηλεκτρονικά προϊόντα, όπου η ευαισθητοποιημένη καινοτομία είναι κρίσιμη.

2. Αποδοτική από πλευράς κόστους (ανταγωνιστική τιμή MOQ)
●Κατώτερες ελάχιστες ποσότητες παραγγελιών (MOQ): Μειώνει τα προκαταρκτικά έξοδα για νεοσύστατες επιχειρήσεις ή μικρές παρτίδες.

●Εκτάσιμη κλίμακα: Η ευέλικτη τιμολόγηση εξασφαλίζει την προσιτότητα τόσο για την κατασκευή πρωτοτύπων όσο και για τις παραγγελίες μεγάλης κλίμακας.

●Προσφορά αξίας: Εξισορροπεί την υψηλής ποιότητας παραγωγή με οικονομικές λύσεις.

3Εξασφάλιση ποιότητας (100% αυτοματοποιημένη δοκιμή)
●Τίποτα ελαττώματα: Η αυτοματοποιημένη επιθεώρηση (π.χ. οπτική, ηλεκτρική, μηχανική) εξασφαλίζει την αξιοπιστία.

●Συνεκτικότητα: Εξάλειψη των ανθρώπινων σφαλμάτων στις κρίσιμες δοκιμές (π.χ. αντοχή στην επαφή, αλατισμός, διάρκεια κύκλου ζωής).

●Συμμόρφωση: ανταποκρίνεται σε αυστηρά βιομηχανικά πρότυπα (ROHS, REACH, αυτοκινητοβιομηχανία).

4. Υψηλής Τεχνολογίας Παραγωγή & Τεχνική ακρίβειας
● Προχωρημένη κατασκευή: Εργασία CNC, σφραγίδα ακριβείας και μικροεπίστωση (π.χ. Au/Ni για συνδέσμους).

●Εμπειρογνωμοσύνη υλικών: Εξοικειοποίηση ειδικών υλικών (LCP, SUS 304, μαγνήτες NdFeB, κρυστάλλιο χωρίς μόλυβδο).

●Λύσεις ειδικής εφαρμογής: Προσαρμοσμένες για σύνθετα εξαρτήματα

Πώς να τοποθετήσετε την παραγγελία του συνδετήρα μαγνητικού καλωδίου
* Προσδιορίστε τις απαιτήσεις σας ((Τύπος συνδέσμου, απαιτούμενη ποσότητα, προσαρμοσμένες απαιτήσεις, τεχνικές προδιαγραφές)

* Να διαπραγματευτείτε τιμές και όρους (μπορεί να ισχύουν μειωμένες τιμές).

*Επιβεβαιώστε τις λεπτομέρειες της παραγγελίας (τύπος συνδέσμου, ποσότητα, προσαρμογή).

* Πραγματοποιήστε την πληρωμή (μέσω PayPal, τραπεζικής μεταφοράς ή άλλων ασφαλών μεθόδων).

*Ελέγχος αποστολής και ποιότητας
Ακολουθήστε το φορτίο.

*Ελέγξτε το προϊόν κατά την άφιξή του για να διασφαλίσετε την ποιότητα.

Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά

Ναυτιλία

Οποιαδήποτε ερώτηση, παρακαλώ στείλτε στοunion@upetech.net
