5A Μαγνητικός σύνδεσμος πινών Pogo 8.0mm Συνδετήρες ελατήρια Στρογγυλο

8.0mm Συναρμολογητής ελατήριας επαφής στρογγυλός μαγνητικός σύνδεσμος Pogo Pin με ρεύμα 5A

1Προδιαγραφές υλικού

- Σφουγγαρίστρια και βαρέλι:

Υλικό βάσης: Χωρίς μόλυβδο χαλκός (C6801).

Επικάλυψη: Ελάχιστο 5 μin (μικροιντσάκια) χρυσού (Au) πάνω από 60100 μin νικελίου (Ni).

Σκοπός: Η υποστρώση Ni εμποδίζει τη διάχυση βασικών μετάλλων, ενώ το λεπτό στρώμα Au εξασφαλίζει χαμηλή αντοχή στην επαφή και την αντοχή στη διάβρωση.

- Άνοιξη:

Υλικό: SUS 304 από ανοξείδωτο χάλυβα (για την αντοχή στη διάβρωση και την ελαστικότητα).

Επικάλυψη: 1 μin χρυσού (Au) για την ενίσχυση της αγωγιμότητας στα σημεία επαφής.

- Στέγαση:

Υλικό: Λευκό LCP (Πολυμερές υγρών κρυστάλλων) με 30% γυάλινες ίνες (GF).

Διορισμός εύφλεκτης ικανότητας: UL94 V-0 (αυτοσβήσιμο, κατάλληλο για περιβάλλον υψηλής θερμοκρασίας).

- Σκαλ:

Υλικό: Χωρίς μόλυβδο χαλκός (C6801).

Επικάλυψη: Νικέλιο (Ni) για αντοχή στη διάβρωση και τη συγκολλητικότητα.

- Μαγνήτης:

Υλικό: NdFeB (Neodymium Iron Boron) κλάσης N52 (υψηλή μαγνητική αντοχή).

Επικάλυψη: Νικέλιο (Ni) για την πρόληψη της οξείδωσης.

2Μηχανικές προδιαγραφές
Δύναμη ελατηρίου: 80g ± 20g σε στροφή λειτουργίας 1,0 mm.

Διασφαλίζει σταθερή πίεση επαφής κατά τη διάρκεια της λειτουργίας.

Πλήρης στροφή: 1,2 mm (συνολική απόσταση πορείας του έμβολο).

Μηχανική διάρκεια ζωής: τουλάχιστον 50.000 κύκλοι (απαιτούμενη αντοχή για επαναλαμβανόμενες ενεργοποιήσεις).

3Ηλεκτρικές προδιαγραφές
Κατηγορία: 12V DC (τυπικό για συστήματα αυτοκινήτων/χαμηλής τάσης).

Κατηγοριοποιημένο ρεύμα: 5,0A ανά πιν (μετριοπαθής ικανότητα μεταφοράς ρεύματος).

Αντίσταση επαφής: ≤ 50mΩ ανά πιν (κρίσιμη για εφαρμογές χαμηλής ισχύος για την ελαχιστοποίηση της πτώσης τάσης και της παραγωγής θερμότητας).

Δοκιμές:

100% δοκιμή ανοικτού/μικρού κυκλώματος.

Συμμόρφωση με τις απαιτήσεις ROHS/REACH (χωρίς επικίνδυνες ουσίες).

Δοκιμή αλατισμού: 48 ώρες (επιβεβαίωση της αντοχής στη διάβρωση).

Περιγραφή της εφαρμογής του προϊόντος (μη περιορισμένη στα ακόλουθα):

1Πίνακες PCB συγκόλλησης;

2.Το σχηματισμό και η ενσωμάτωση καλωδίων μετά τη συγκόλληση·

3.Μπορεί να προστεθεί ένα τερματικό μεταφοράς της εν λόγω πλακέτας PCB·

4.Το μούχλασμα με ένεση ενσωματωμένου καλούπιου·

5Τα καλώδια μπορούν να συνδεθούν άμεσα.

Παράμετρος στρογγυλής μαγνητικής σύνδεσης:

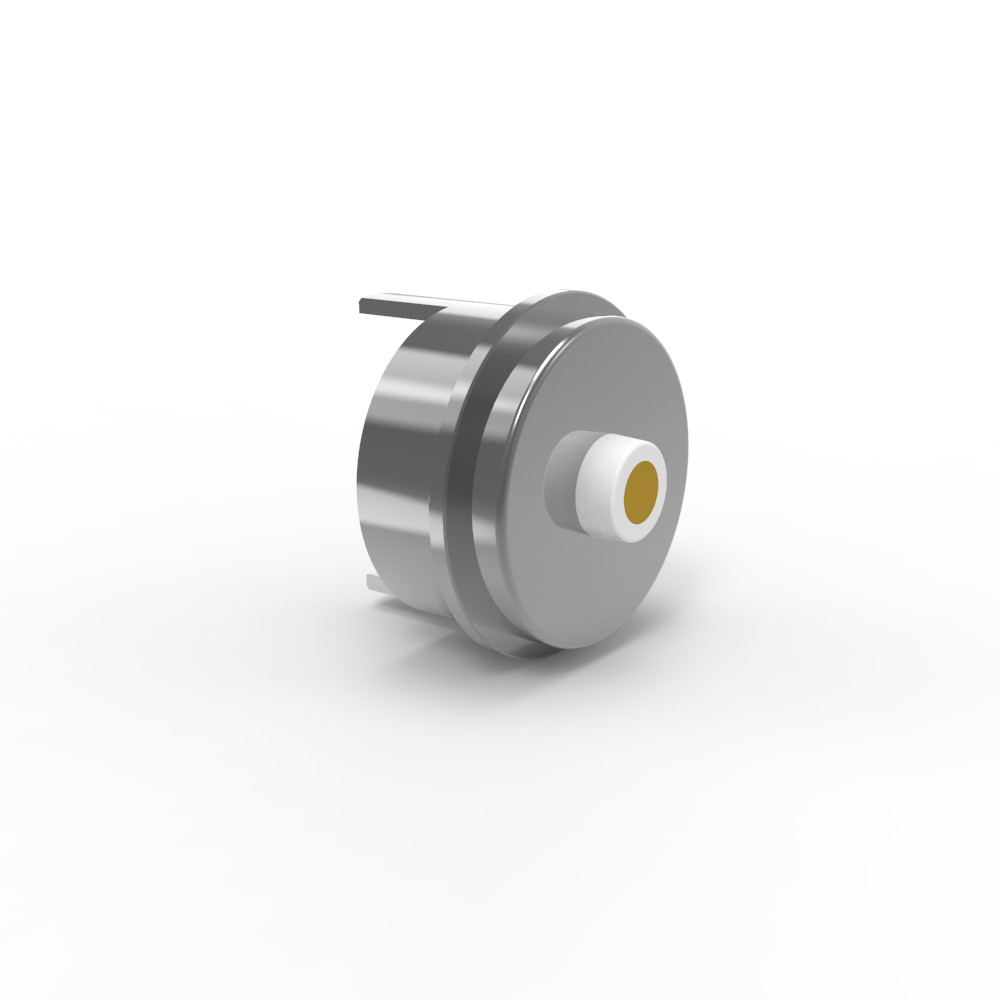

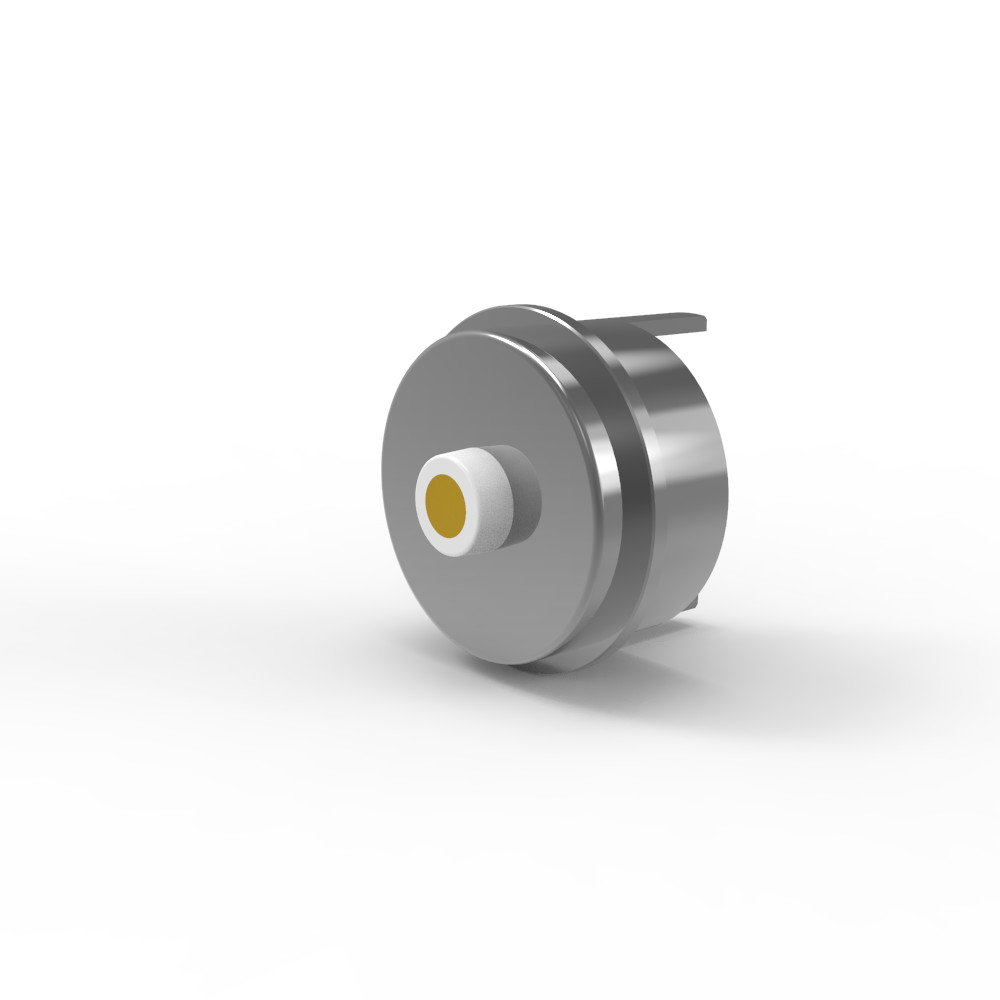

Στρογγυλό αρσενικό μαγνητικό συνδετήρα

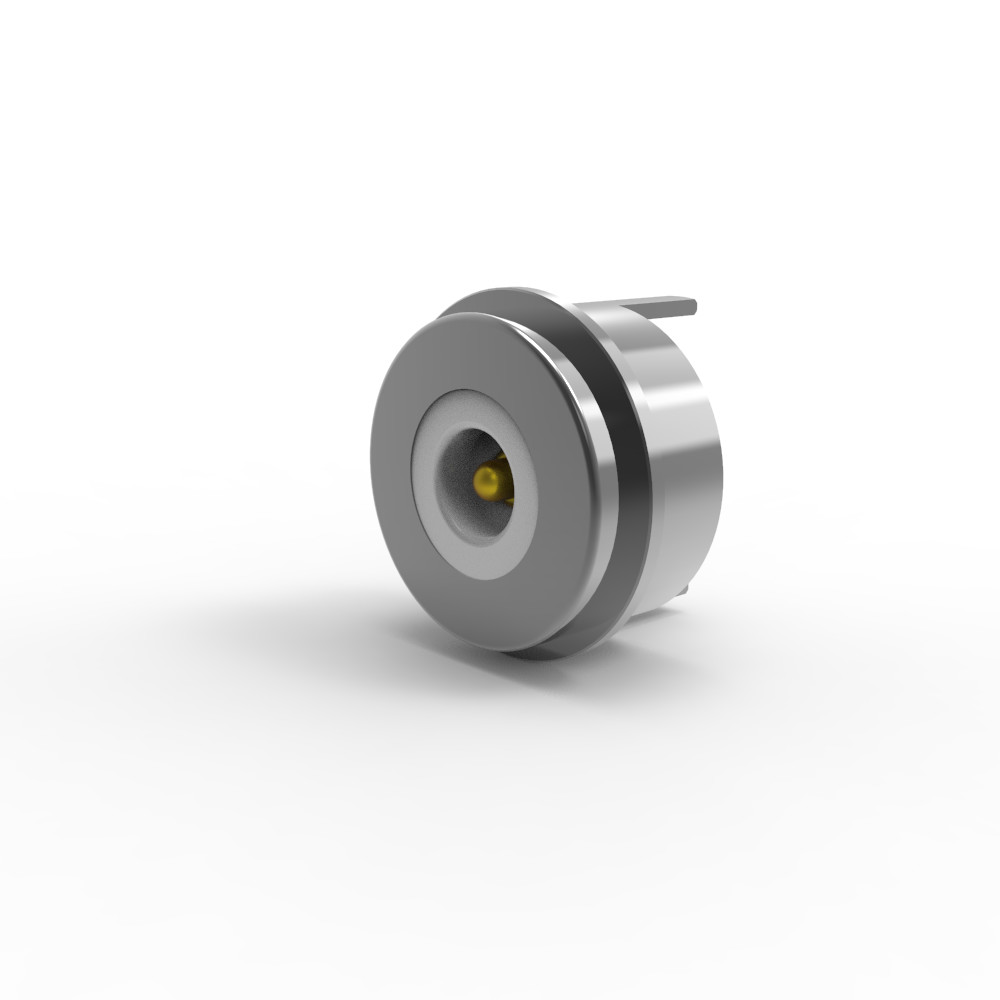

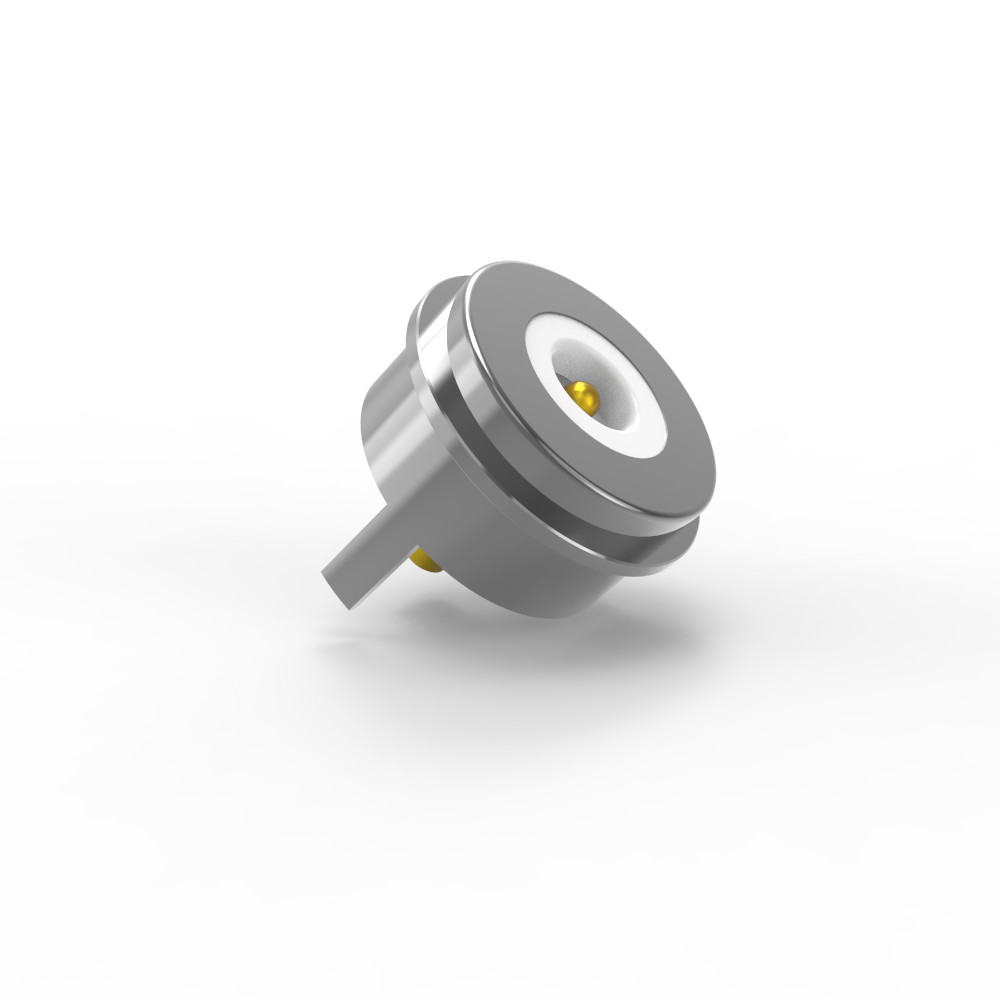

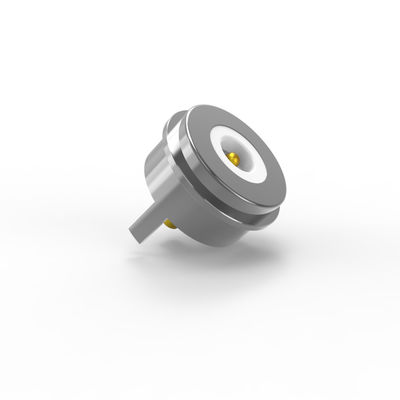

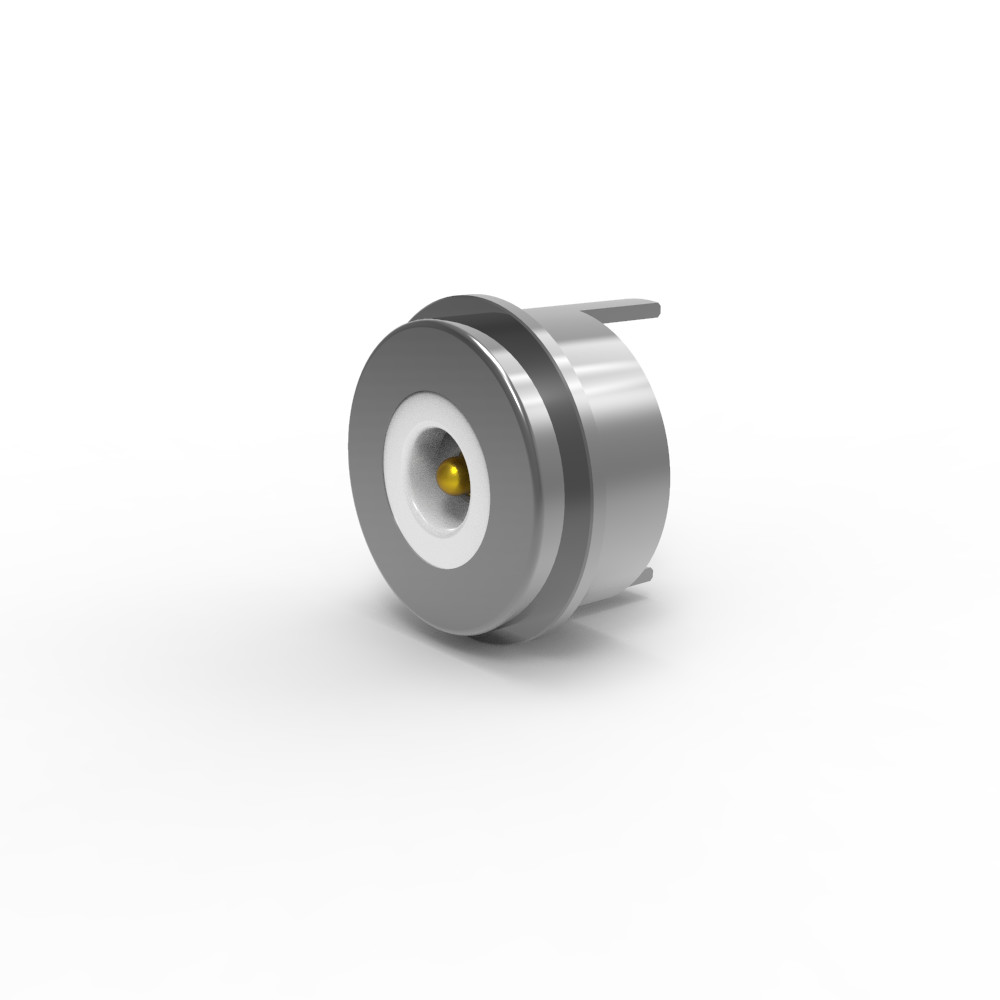

Στρογγυλό γυναικείο μαγνητικό σύνδεσμο

Συνιστώμενη διάταξη PCB:

Ανεπάρκεια διάταξης: ± 0,05 mm

Πλεονεκτήματα των στρογγυλών μαγνητικών συνδέσεων

1.Συνδέσεις χωρίς προσπάθεια

Η αυτόματη προσρόφηση επιτρέπει την ταχεία, χωρίς εργαλεία τοποθέτηση· φιλική προς τον χρήστη λειτουργία.

2Εύκολη αφαίρεση

Η μαγνητική διεπαφή επιτρέπει την απρόσκοπτη αποσύνδεση χωρίς φυσική πίεση.

3. Υψηλή αντοχή

Υποστηρίζει 50.000-300.000 κύκλους ζευγαρώματος για μακροπρόθεσμη αξιοπιστία.

4. Αξιοπρεπή Προστασία

Προσαρμόσιμο υδατοασφαλές και ανθεκτικό στη σκόνη σχεδιασμό IP68 (γυναικεία άκρη).

5Υποστήριξη υψηλού ρεύματος

Χελιές 3Α20Α για ταχεία φόρτιση και εφαρμογές υψηλής κατανάλωσης ενέργειας.

6Υψηλή αντοχή στη διάβρωση

Αντέχει σε σκληρά περιβάλλοντα (δοκιμάστηκε για 48-120 ώρες σε σπρέι αλατιού).

7. Προσαρμόσιμο παράγοντα φόρμας

Προσαρμοσμένα σχήματα για να ταιριάζουν με την αισθητική του προϊόντος, ενισχύοντας την ελκυστικότητα της αγοράς.

8. Έξυπνη ανίχνευση προσανατολισμού

Η τοποθέτηση μαγνητών + κατασκευαστική σχεδίαση εξασφαλίζουν τη σωστή πολικότητα και την προστασία των κυκλωμάτων.

9Πολυλειτουργική διεπαφή

Υποστηρίζει ισχύ, σήμα, βίντεο, ήχο, δεδομένα (π.χ. USB 2.0) και πολλά άλλα.

10Αξιοποιήσιμη ανάπτυξη

Σύντομος χρόνος παράδοσης και χαμηλά κόστη καλούπιας για ταχεία προσαρμογή.

11Υψηλής ποιότητας μετάδοση σήματος

Αξιόπιστη απόδοση σήματος ραδιοσυχνοτήτων (π.χ. συμμόρφωση με τα πρότυπα USB 2.0).

Εφαρμογή προϊόντων μαγνητικών συνδέσμων:

Γιατί η UPE πρέπει να είναι συνεργάτης σας;

1Γρήγορη κατασκευή πρωτοτύπων (3-5 ημέρες για δείγματα)
●Γρήγορη κυκλοφορία στην αγορά: Η ταχεία ανταλλαγή δειγμάτων επιταχύνει τους κύκλους ανάπτυξης προϊόντων.

●Επαναλαμβανόμενες δοκιμές: Επιτρέπει γρήγορες βελτιώσεις σχεδιασμού πριν από τη μαζική παραγωγή.

●Προβλήματα: Ιδανικό για βιομηχανίες όπως η αυτοκινητοβιομηχανία, η ιατρική ή τα καταναλωτικά ηλεκτρονικά προϊόντα, όπου η ευαισθητοποιημένη καινοτομία είναι κρίσιμη.

2. Αποδοτική από πλευράς κόστους (ανταγωνιστική τιμή MOQ)
●Κατώτερες ελάχιστες ποσότητες παραγγελιών (MOQ): Μειώνει τα προκαταρκτικά έξοδα για νεοσύστατες επιχειρήσεις ή μικρές παρτίδες.

●Εκτάσιμη κλίμακα: Η ευέλικτη τιμολόγηση εξασφαλίζει την προσιτότητα τόσο για την κατασκευή πρωτοτύπων όσο και για τις παραγγελίες μεγάλης κλίμακας.

●Προσφορά αξίας: Εξισορροπεί την υψηλής ποιότητας παραγωγή με οικονομικές λύσεις.

3Εξασφάλιση ποιότητας (100% αυτοματοποιημένη δοκιμή)
●Τίποτα ελαττώματα: Η αυτοματοποιημένη επιθεώρηση (π.χ. οπτική, ηλεκτρική, μηχανική) εξασφαλίζει την αξιοπιστία.

●Συνεκτικότητα: Εξάλειψη των ανθρώπινων σφαλμάτων στις κρίσιμες δοκιμές (π.χ. αντοχή στην επαφή, αλατισμός, διάρκεια κύκλου ζωής).

●Συμμόρφωση: ανταποκρίνεται σε αυστηρά βιομηχανικά πρότυπα (ROHS, REACH, αυτοκινητοβιομηχανία).

4. Υψηλής Τεχνολογίας Παραγωγή & Τεχνική ακρίβειας
● Προχωρημένη κατασκευή: Εργασία CNC, σφραγίδα ακριβείας και μικροεπίστωση (π.χ. Au/Ni για συνδέσμους).

●Εμπειρογνωμοσύνη υλικών: Εξοικειοποίηση ειδικών υλικών (LCP, SUS 304, μαγνήτες NdFeB, κρυστάλλιο χωρίς μόλυβδο).

●Λύσεις ειδικής εφαρμογής: Προσαρμοσμένες για σύνθετα εξαρτήματα

Μπορούμε να παρέχουμε υπηρεσίες σχεδιασμού.

Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
