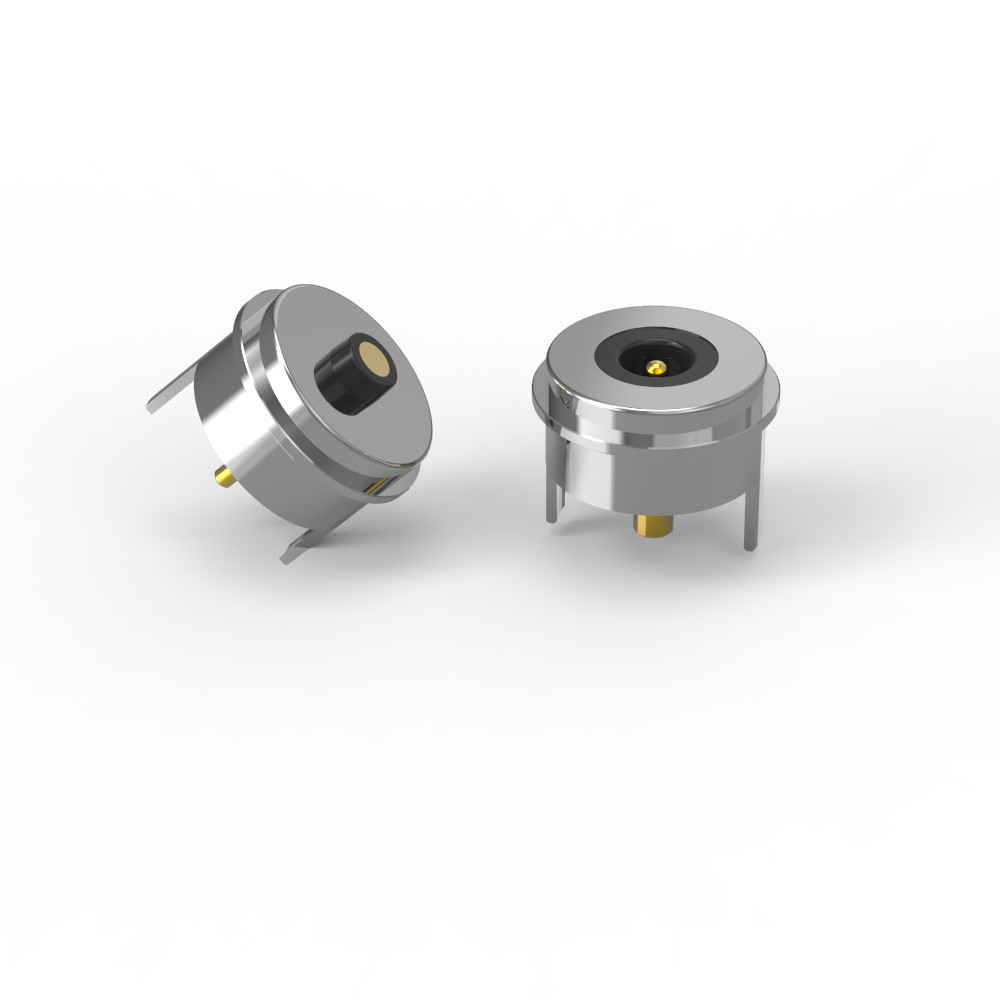

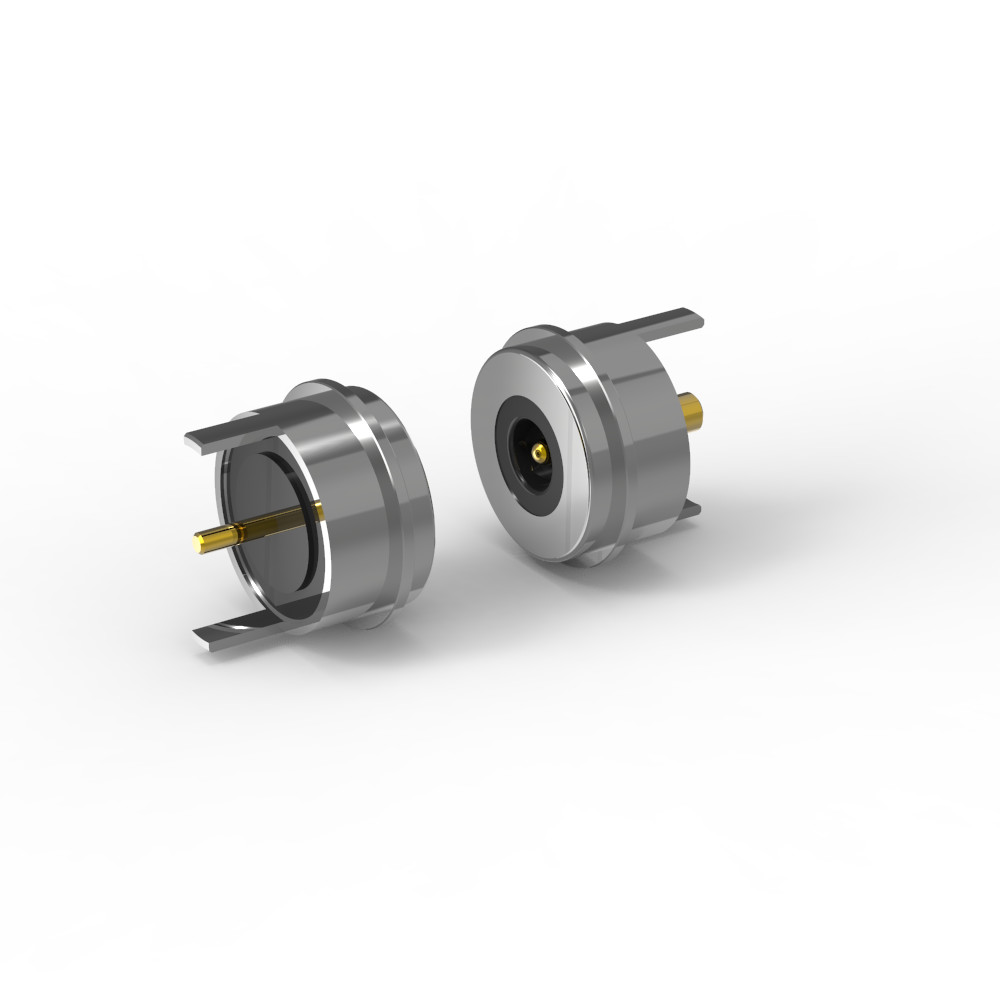

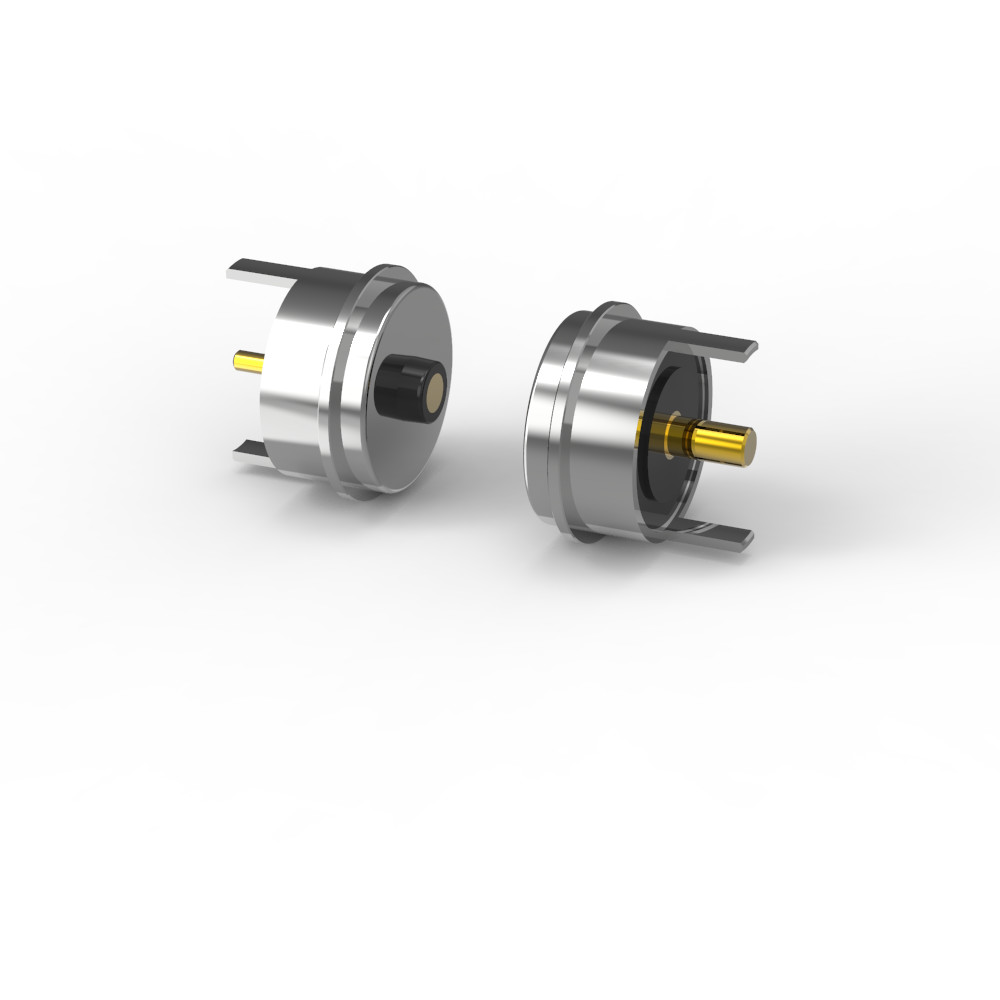

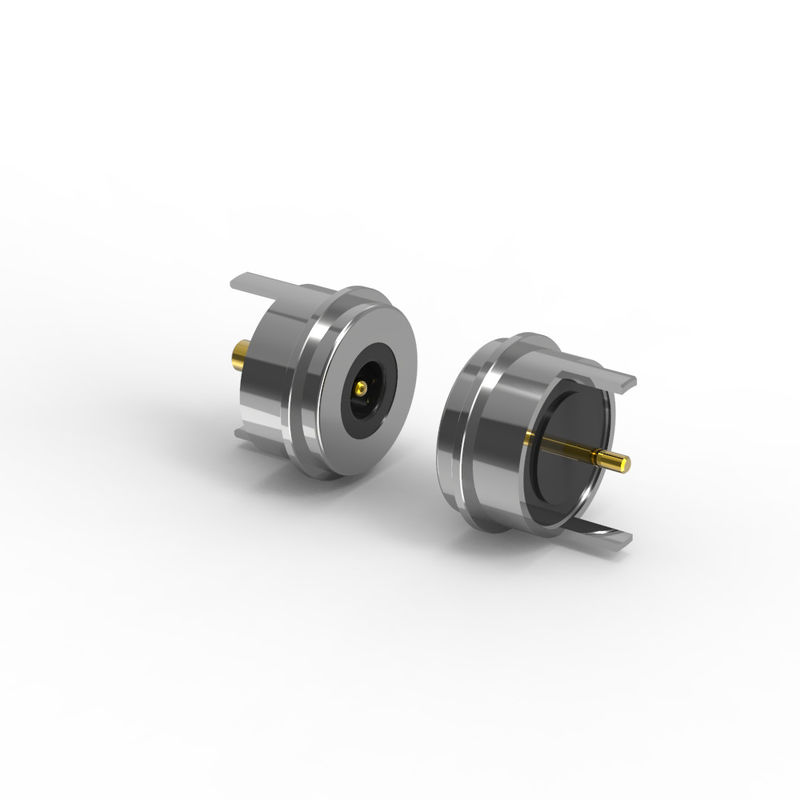

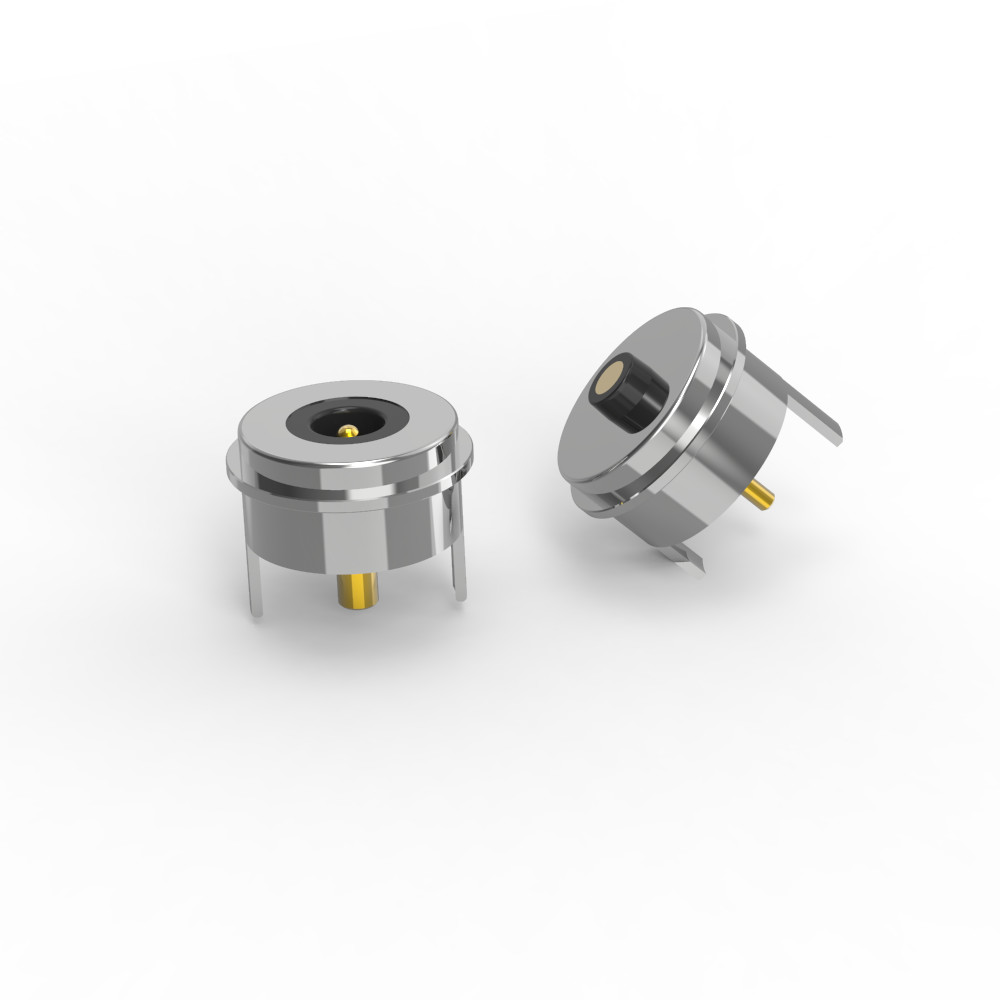

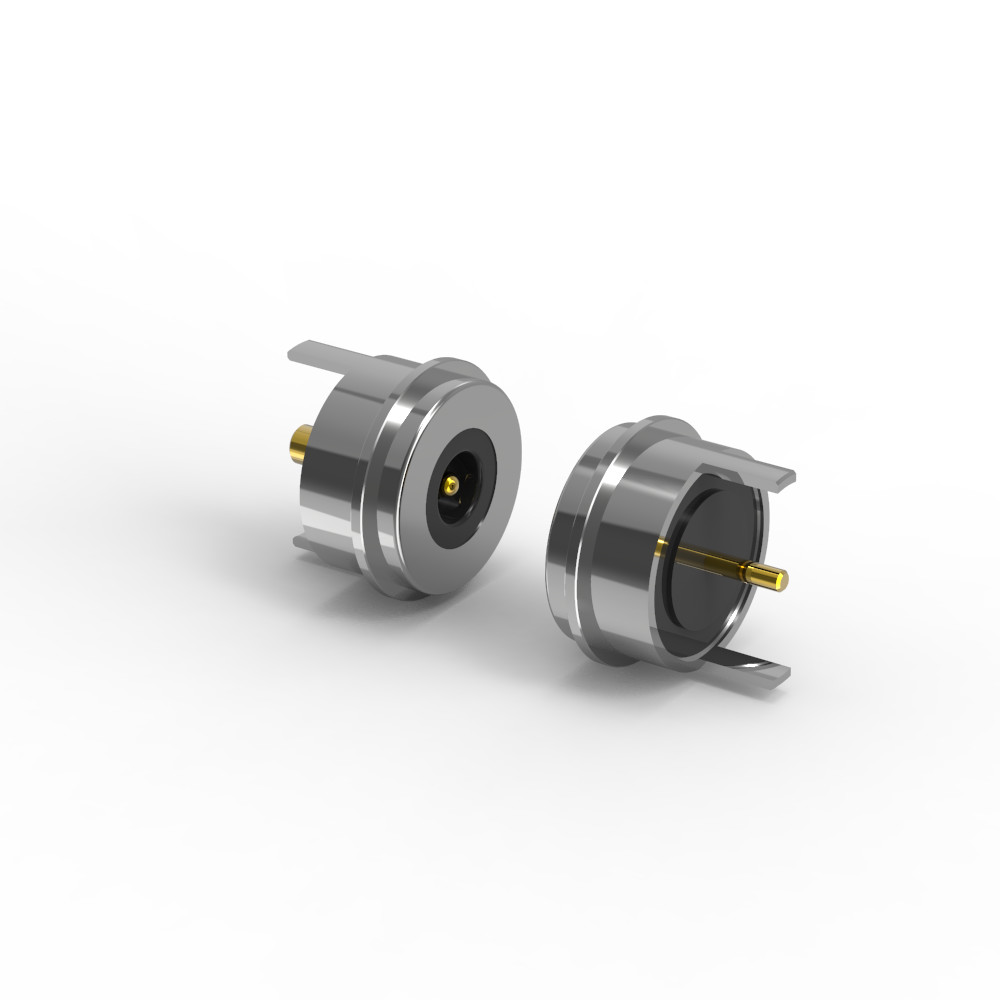

Μαύρος στρογγυλός μαγνητικός σύνδεσμος 12V 5A Μαγνητικός σύνδεσμος υψηλού ρεύματος για υγροποιητή

Στρογγυλός μαγνητικός συνδετήρας φόρτισης υψηλού ρεύματος 5A αρσενικού και θηλυκού τύπου για υγροποιητή

Υλικά:

Στρώτης: C6801 χωρίς μόλυβδο, επιχρισμός 5U" Min Au πάνω από 60~100U" Ni.

Βαρέλι:C6801 χωρίς μόλυβδο, με επικάλυψη 5U" Min Au πάνω από 60~100U" Ni.

Ελατήριο:SUS 304 επιχρίστωση 1U" Au.

Το κάλυμμα: μαύρο HTN+30%GFUL94 V-0·

Κέλυφος: Χωρίς μόλυβδο

Μαγνήτης: NdFeB N52 Επιχρισμός Ni

Μηχανολογικά:

Δύναμη ελατηρίου: 80g±20g, σε ροπή 1,0 mm.

Πλήρης πελαργός:1.2mm.

Μηχανική διάρκεια ζωής: 50.000 κύκλοι Min.

Ηλεκτρικές προδιαγραφές:
Κατηγοριακή τάση: 12V DC.

Κατηγοριοποιημένο ρεύμα: 5,0A.

Αντίσταση επαφής: ≤ 50mΩ (milliohms) ανά πιν.

Δοκιμές:

100% δοκιμή ανοικτού/μικρού κυκλώματος.

Συμμόρφωση με τις απαιτήσεις ROHS/REACH (χωρίς επικίνδυνες ουσίες).

Δοκιμή αλατισμού: 48 ώρες (επιβεβαίωση της αντοχής στη διάβρωση).

Περιγραφή της εφαρμογής του προϊόντος (μη περιορισμένη στα ακόλουθα):

1Πίνακες PCB συγκόλλησης;

2.Το σχηματισμό και η ενσωμάτωση καλωδίων μετά τη συγκόλληση·

3.Μπορεί να προστεθεί ένα τερματικό μεταφοράς της εν λόγω πλακέτας PCB·

4.Το μούχλασμα με ένεση ενσωματωμένου καλούπιου·

5Τα καλώδια μπορούν να συνδεθούν άμεσα.

Παράμετρος στρογγυλής μαγνητικής σύνδεσης:

Τεχνικό σχέδιο στρογγυλού αρσενικού μαγνητικού συνδέσμου

Τεχνικό σχέδιο στρογγυλού μαγνητικού θηλυκού συνδετήρα

Συνιστώμενη διάταξη PCB:

Ανεπάρκεια διάταξης: ± 0,05 mm

Πλεονεκτήματα των στρογγυλών μαγνητικών συνδέσεων

1.Συνδέσεις χωρίς προσπάθεια

Η αυτόματη προσρόφηση επιτρέπει την ταχεία, χωρίς εργαλεία τοποθέτηση· φιλική προς τον χρήστη λειτουργία.

2Εύκολη αφαίρεση

Η μαγνητική διεπαφή επιτρέπει την απρόσκοπτη αποσύνδεση χωρίς φυσική πίεση.

3. Υψηλή αντοχή

Υποστηρίζει 50.000-300.000 κύκλους ζευγαρώματος για μακροπρόθεσμη αξιοπιστία.

4. Αξιοπρεπή Προστασία

Προσαρμόσιμο υδατοασφαλές και ανθεκτικό στη σκόνη σχεδιασμό IP68 (γυναικεία άκρη).

5Υποστήριξη υψηλού ρεύματος

Χελιές 3Α20Α για ταχεία φόρτιση και εφαρμογές υψηλής κατανάλωσης ενέργειας.

6Υψηλή αντοχή στη διάβρωση

Αντέχει σε σκληρά περιβάλλοντα (δοκιμάστηκε για 48-120 ώρες σε σπρέι αλατιού).

7. Προσαρμόσιμο παράγοντα φόρμας

Προσαρμοσμένα σχήματα για να ταιριάζουν με την αισθητική του προϊόντος, ενισχύοντας την ελκυστικότητα της αγοράς.

8. Έξυπνη ανίχνευση προσανατολισμού

Η τοποθέτηση μαγνητών + κατασκευαστική σχεδίαση εξασφαλίζουν τη σωστή πολικότητα και την προστασία των κυκλωμάτων.

9Πολυλειτουργική διεπαφή

Υποστηρίζει ισχύ, σήμα, βίντεο, ήχο, δεδομένα (π.χ. USB 2.0) και πολλά άλλα.

10Αξιοποιήσιμη ανάπτυξη

Σύντομος χρόνος παράδοσης και χαμηλά κόστη καλούπιας για ταχεία προσαρμογή.

11Υψηλής ποιότητας μετάδοση σήματος

Αξιόπιστη απόδοση σήματος ραδιοσυχνοτήτων (π.χ. συμμόρφωση με τα πρότυπα USB 2.0).

Εφαρμογή προϊόντων στρογγυλής μαγνητικής σύνδεσης:

Γιατί η UPE πρέπει να είναι συνεργάτης σας;

1Γρήγορη κατασκευή πρωτοτύπων (3-5 ημέρες για δείγματα)
●Γρήγορη κυκλοφορία στην αγορά: Η ταχεία ανταλλαγή δειγμάτων επιταχύνει τους κύκλους ανάπτυξης προϊόντων.

●Επαναλαμβανόμενες δοκιμές: Επιτρέπει γρήγορες βελτιώσεις σχεδιασμού πριν από τη μαζική παραγωγή.

●Προβλήματα: Ιδανικό για βιομηχανίες όπως η αυτοκινητοβιομηχανία, η ιατρική ή τα καταναλωτικά ηλεκτρονικά προϊόντα, όπου η ευαισθητοποιημένη καινοτομία είναι κρίσιμη.

2. Αποδοτική από πλευράς κόστους (ανταγωνιστική τιμή MOQ)
●Κατώτερες ελάχιστες ποσότητες παραγγελιών (MOQ): Μειώνει τα προκαταρκτικά έξοδα για νεοσύστατες επιχειρήσεις ή μικρές παρτίδες.

●Εκτάσιμη κλίμακα: Η ευέλικτη τιμολόγηση εξασφαλίζει την προσιτότητα τόσο για την κατασκευή πρωτοτύπων όσο και για τις παραγγελίες μεγάλης κλίμακας.

●Προσφορά αξίας: Εξισορροπεί την υψηλής ποιότητας παραγωγή με οικονομικές λύσεις.

3Εξασφάλιση ποιότητας (100% αυτοματοποιημένη δοκιμή)
●Τίποτα ελαττώματα: Η αυτοματοποιημένη επιθεώρηση (π.χ. οπτική, ηλεκτρική, μηχανική) εξασφαλίζει την αξιοπιστία.

●Συνεκτικότητα: Εξάλειψη των ανθρώπινων σφαλμάτων στις κρίσιμες δοκιμές (π.χ. αντοχή στην επαφή, αλατισμός, διάρκεια κύκλου ζωής).

●Συμμόρφωση: ανταποκρίνεται σε αυστηρά βιομηχανικά πρότυπα (ROHS, REACH, αυτοκινητοβιομηχανία).

4. Υψηλής Τεχνολογίας Παραγωγή & Τεχνική ακρίβειας
● Προχωρημένη κατασκευή: Εργασία CNC, σφραγίδα ακριβείας και μικροεπίστωση (π.χ. Au/Ni για συνδέσμους).

●Εμπειρογνωμοσύνη υλικών: Εξοικειοποίηση ειδικών υλικών (LCP, SUS 304, μαγνήτες NdFeB, κρυστάλλιο χωρίς μόλυβδο).

●Λύσεις ειδικής εφαρμογής: Προσαρμοσμένες για σύνθετα εξαρτήματα

Μπορούμε να παρέχουμε υπηρεσίες σχεδιασμού.

Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά

Ναυτιλία

Οποιαδήποτε ερώτηση, παρακαλώ στείλτε στοunion@upetech.net
