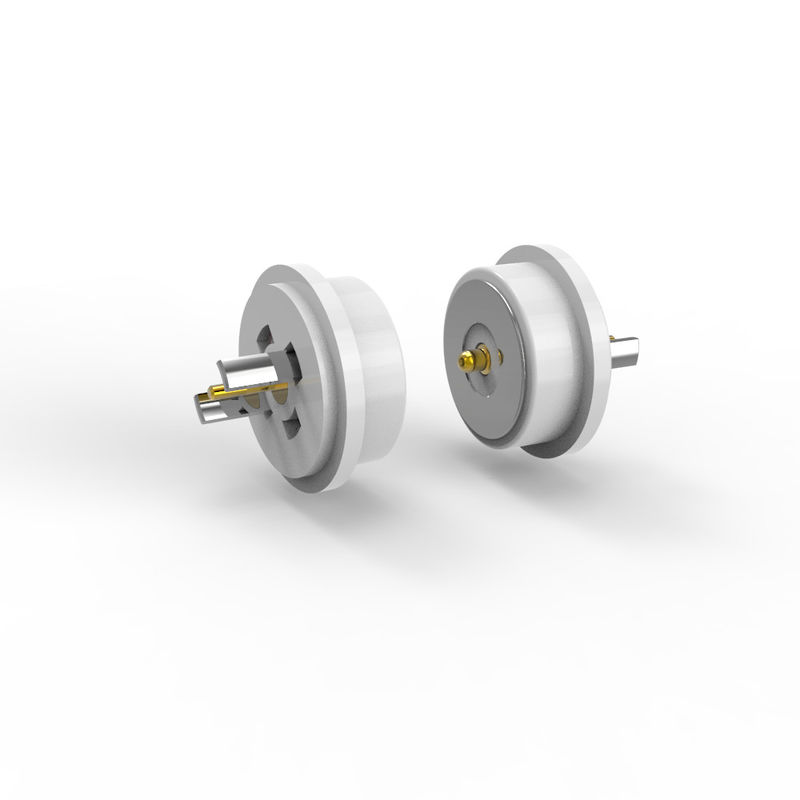

Λευκό μαγνητικό Pogo Pin Connectors 2 Pin Άντρας και θηλυκό σύνδεσμο 8.0mm

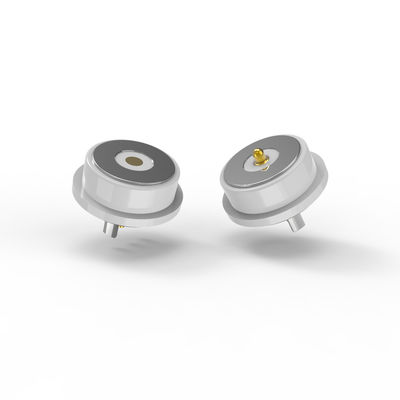

Σύνδεσμος πιν Pogo αρσενικός και θηλυκός λευκός στρογγυλός μαγνητικός σύνδεσμος με 8,0 mm

1Προδιαγραφές υλικού

.Στρίψιμο και βαρέλι:

Βασικό υλικό: Χωρίς μόλυβδο χαλκός (C6801)

Επικάλυψη: Ελάχιστο 5μ" (μικρόιντσες) χρυσού (Au) πάνω από 60μ100μ" νικελίου (Ni) για αντοχή στη διάβρωση και την αγωγιμότητα.

.Άνοιξη:

Υλικό: Ατσάλι SUS 304

Επικάλυψη: 1 μ" χρυσού (Au) για αγωγιμότητα.

.Διαμονή:

Υλικό: Λευκό LCP (πλυτό κρύσταλλο πολυμερές) με 30% γυάλινες ίνες (GF), UL94 V-0 (αποδοχή φλόγας).

.Σκουπίδι:

Υλικό: Χωρίς μόλυβδο χαλκός (C6801) με επικάλυψη από νικέλιο (Ni).

.Μαγνήτης:

Υλικό: Νεοδύμιο σιδηροβόρο (NdFeB) κλάσης N52 (υψηλή μαγνητική αντοχή) με επικάλυψη από νικέλιο.

2Μηχανικές προδιαγραφές

.Δύναμη ελαστικού: 60g ± 10g σε στροφή λειτουργίας 1,0 mm (δύναμη ενεργοποίησης).

.Πλήρης στροφή: 1,2 mm (συνολική απόσταση ταξιδιού).

.Μηχανολογική διάρκεια ζωής: τουλάχιστον 50.000 κύκλους (αρμόδιότητα).

.Μηχανισμός ενεργοποίησης: Πιθανότατα μαγνητικός (μέσω του μαγνήτη NdFeB) με σύστημα ελατηρίου.

Ηλεκτρική:

Πρόσθετη τάση: 12 V.

ρεύμα:3.0Α.

Αντίσταση επαφής: 50mΩMax (PIN).

Δοκιμές:

100% δοκιμή ανοικτού/μικρού κυκλώματος.

Συμμόρφωση με τις απαιτήσεις ROHS/REACH (χωρίς επικίνδυνες ουσίες).

Δοκιμή αλατισμού: 48 ώρες (επιβεβαίωση της αντοχής στη διάβρωση).

Περιγραφή της εφαρμογής του προϊόντος (μη περιορισμένη στα ακόλουθα):

1Πίνακες PCB συγκόλλησης;

2.Το σχηματισμό και η ενσωμάτωση καλωδίων μετά τη συγκόλληση·

3.Μπορεί να προστεθεί ένα τερματικό μεταφοράς της εν λόγω πλακέτας PCB·

4.Το μούχλασμα με ένεση ενσωματωμένου καλούπιου·

5Τα καλώδια μπορούν να συνδεθούν άμεσα.

Παράμετρος στρογγυλής μαγνητικής σύνδεσης:

Τεχνικό σχέδιο στρογγυλού αρσενικού μαγνητικού συνδέσμου

Τεχνικό σχέδιο στρογγυλού μαγνητικού θηλυκού συνδετήρα

Συνιστώμενη διάταξη PCB:

Ανεπάρκεια διάταξης: ± 0,05 mm

Τα πλεονεκτήματα του μαγνητικού συνδετήρα:

1)Αυτόματη προσρόφηση συνδεδεμένη εμπειρία; Εύκολη λειτουργία;

2) Χρησιμοποιεί μαγνητική διεπαφή για την ευκολότερη αφαίρεση της συσκευής.

3) Υψηλός κύκλος ζωής. Υποστηρίζει 50.000-300.000 χρόνους ζωής επανασυνδέσεως.

4)Είναι εύκολο να προσαρμοστεί το υδατοασφαλές σχεδιασμό, το θηλυκό μπορεί να επιτύχει αδιάβροχο και αδιάβροχο (IP68)

5) Υποστηρίζει υψηλό ρεύμα (3A-20A), ταχύτερη επαναφόρτιση.

6) Εξαιρετικός βαθμός διάβρωσης (48H-120H) ανταποκρίνεται στα σκληρά περιβάλλοντα.

8)Σχήμα προσαρμοσμένο για να ανταποκρίνεται στην αντιστοιχία σχήματος προϊόντος, βελτιώνοντας το σημείο πώλησης του προϊόντος.

9)Τοποθέτηση μαγνητών, χρήση μαγνητών και δομή για την προστασία διπλού κυκλώματος

η κατεύθυνση ((Είναι προσανατολισμένη στον χρήστη και φιλική προς τον χρήστη)

10) Εξαιρετική κλιμακωτότητα της διεπαφής,Μπορεί να επιτευχθεί ((Power Signal Video Audio Jack Etc) ·

11)Ο χρόνος ανάπτυξης είναι σύντομος, χαμηλού κόστους καλούπι για προσαρμογή.

12)Προσφέρει αξιόπιστη μετάδοση σήματος υψηλής ραδιοσυχνότητας.Η σύνδεσή μας είναι USB 2.0

Εφαρμογή προϊόντων μαγνητικών συνδέσμων:

● Φορητές συσκευές(έξυπνα ρολόγια, ακουστικά AR/VR)

● Ιατρικό εξοπλισμό(αφορητή διάγνωση)

● Βιομηχανικό IoT(μονταλοποιημένοι αισθητήρες, ρομποτική)

● Καταναλωτικά ηλεκτρονικά(μαγνητικές αποβάθρες φόρτισης) ect..

Γιατί η UPE πρέπει να είναι συνεργάτης σας;

●Γρήγορη κατασκευή πρωτοτύπων: 3-5 ημέρες για δείγματα

●Αποδοτική από πλευράς κόστους: Ανταγωνιστικές τιμές MOQ

●Διασφάλιση ποιότητας: 100% αυτοματοποιημένες δοκιμές

●Παραγωγή υψηλής τεχνολογίαςΜε μηχανική ακριβείας

●Συστηματικός έλεγχος ποιότηταςγια σταθερή απόδοση

Πώς να τοποθετήσετε την παραγγελία του συνδετήρα μαγνητικού καλωδίου
* Προσδιορίστε τις απαιτήσεις σας ((Τύπος συνδέσμου, απαιτούμενη ποσότητα, προσαρμοσμένες απαιτήσεις, τεχνικές προδιαγραφές)

* Να διαπραγματευτείτε τιμές και όρους (μπορεί να ισχύουν μειωμένες τιμές).

*Επιβεβαιώστε τις λεπτομέρειες της παραγγελίας (τύπος συνδέσμου, ποσότητα, προσαρμογή).

* Πραγματοποιήστε την πληρωμή (μέσω PayPal, τραπεζικής μεταφοράς ή άλλων ασφαλών μεθόδων).

*Ελέγχος αποστολής και ποιότητας
Ακολουθήστε το φορτίο.

*Ελέγξτε το προϊόν κατά την άφιξή του για να διασφαλίσετε την ποιότητα.

Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά
