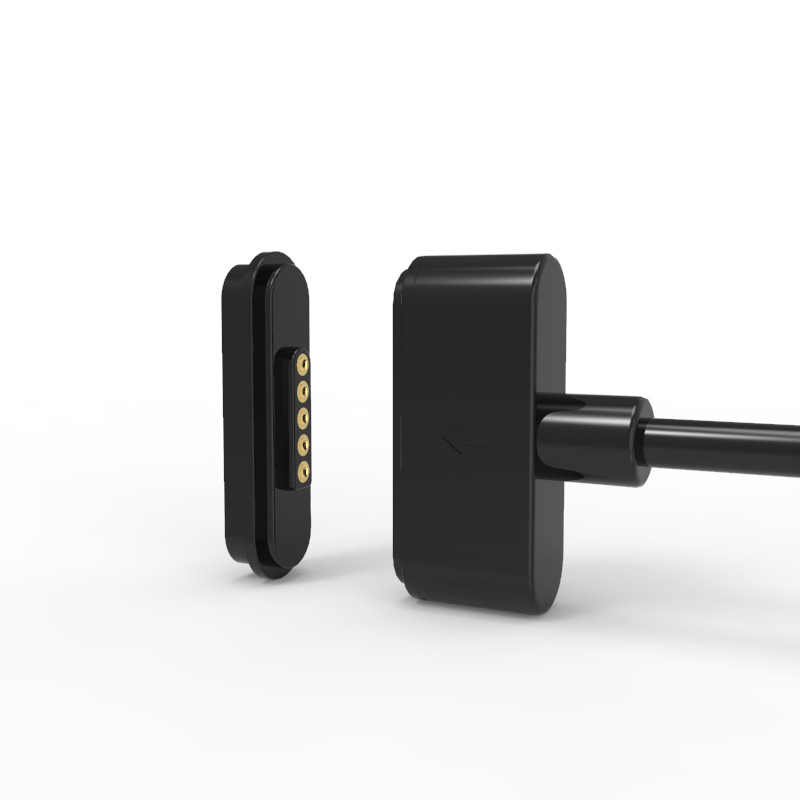

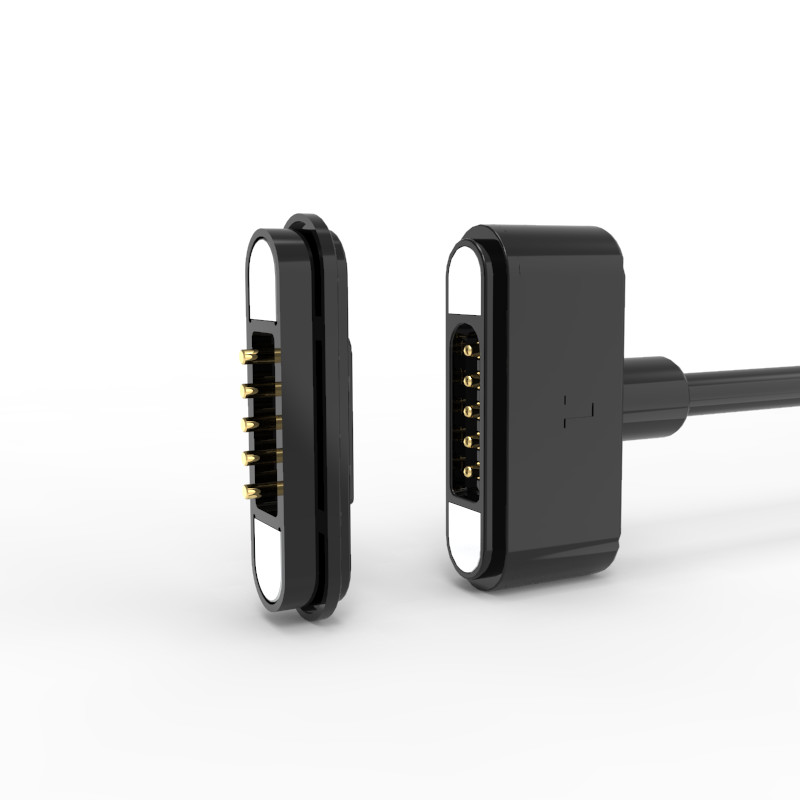

2.2mm pitch 5pin αρσενικό μαγνητικό καλώδιο φόρτισης συνδετήρα με συγχρονισμό δεδομένων(Χρυσές επαφές, στερέωμα HTN, μαγνήτης NdFeB, κάλυψη TPE)
1Βασικά χαρακτηριστικά
.Ελαστικό καλώδιο μήκους 1 μέτρου (1000 mm) με μονόκεντρο TPE τεσσάρων πυρήνων (OD: 3,5 mm).
.Δυνατή μαγνητική αγκύρωση (> 550G μαγνητική δύναμη) με αναγνώριση πολικότητας.
.Παροχή ενέργειας 12V/3A μέσω μεταχρυσωμένων μαγνητικών επαφών.
.USB 2.0 δεδομένα/δύναμη (κέλυφος από ανοξείδωτο χάλυβα).
.Υψηλή αντοχή: 50.000+ κύκλοι ζευγαρώσεως, φλόγας (UL94 V-0).
2Υλικά & Κατασκευή
| Συστατικό |
Προδιαγραφές |
| Σφραγίδα Pogo |
Χάλκινο, επιφάνεια επιχρυσωμένη (≤ 50mΩ αντίσταση επαφής). |
| Κουτί από πλαστικό |
HTN + 30% UL94 V-0 μαύρο (ανθεκτικό σε υψηλές θερμοκρασίες). |
| Μαγνήτης |
Μόνιμος μαγνήτης NdFeB (επιλογή επικαλυμμένη με επόξυ για αντοχή σε ψεκασμό αλατιού). |
| Εξωτερική μούχλα |
Μαύρο TPE 80A (ευέλικτο, ανθεκτικό στην τριβή). |
| Συνδετήρας USB |
Κέλυφος από ανοξείδωτο χάλυβα (USB 2.0). |
| Καλώδιο |
4 πυρήνες, μήκους 1000 mm:
- Κόκκινο/Μαύρο: 65×0.08mm νήματα (δύναμη).
- Λευκό/πράσινο: 16 × 0,08 mm νήματα (δεδομένα).
- Μαύρο TPE. |
3Μηχανικές και ηλεκτρικές ιδιότητες
| Παράμετρος |
Αξία |
| Δύναμη ελατήριας |
80 g ± 20 g @ 1,0 mm ύψος. |
| Η δύναμη μαγνητικής προσκόλλησης |
> 550G. |
| Ζωή υπηρεσίας |
501000 κύκλοι το λεπτό. |
| Διορισμένη τάση |
12V συνεχής. |
| Συνεχή ρεύμα |
3.0Α. |
| Σημαντικό ρεύμα |
4.0A (μέγιστο). |
| Αντίσταση επαφής |
≤ 50mΩ. |
| Δοκιμή υψηλής τάσης |
1000V, 0,5mA, 3 δευτερόλεπτα. |
4Περιβαλλοντική & συμμόρφωση
-
Συμμόρφωση με τα πρότυπα RoHS και REACH.
-
Καθορισμός φλόγας: UL94 V-0.
-
Δοκιμή ψεκασμού αλατιού: 48 ώρες (με μαγνήτη επικαλυμμένο με επωξείδιο).

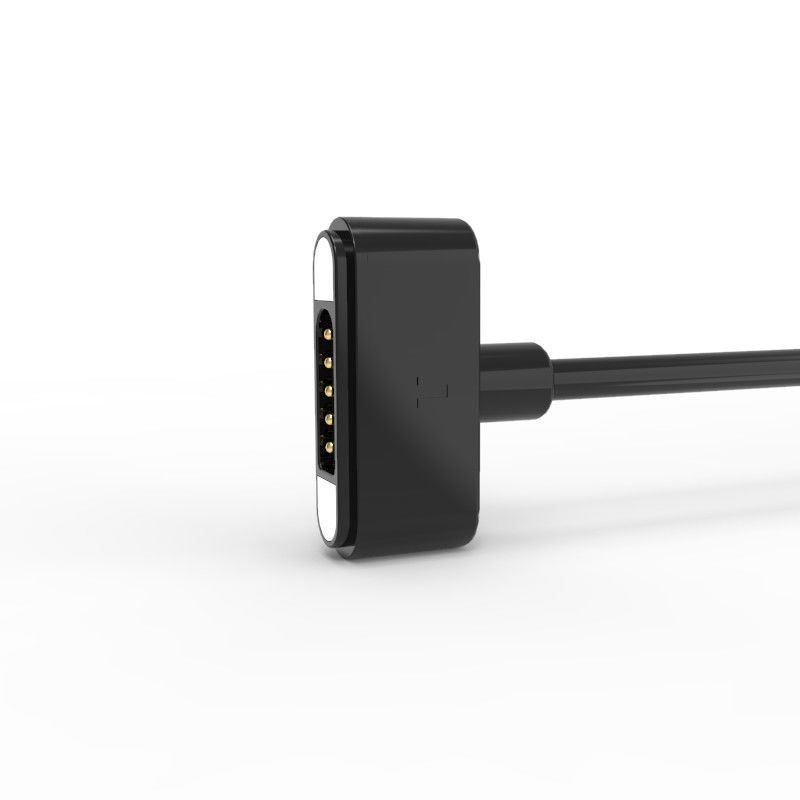

Τεχνικό σχέδιο του ανδρικού συνδέσμου καλωδίου 5 πιν (κλειδιώδεις διαστάσεις):

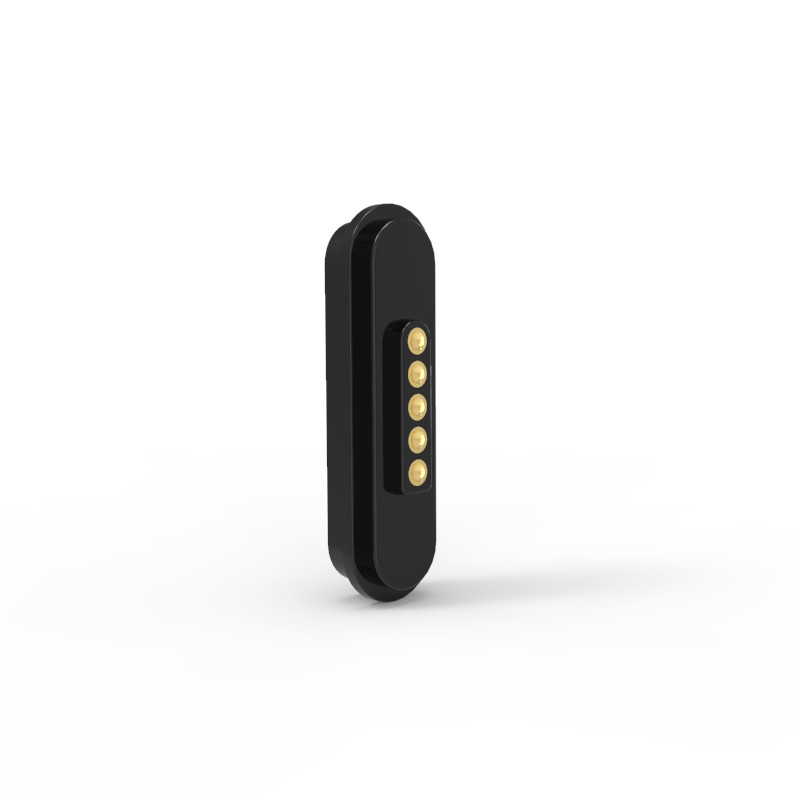

Τεχνικό σχέδιο μαγνητικού συνδέσμου 5Pin θηλυκής φύσης (κλειδιώδεις διαστάσεις):
Εφαρμογή των συνδετήρων μαγνητικών καλωδίων:
