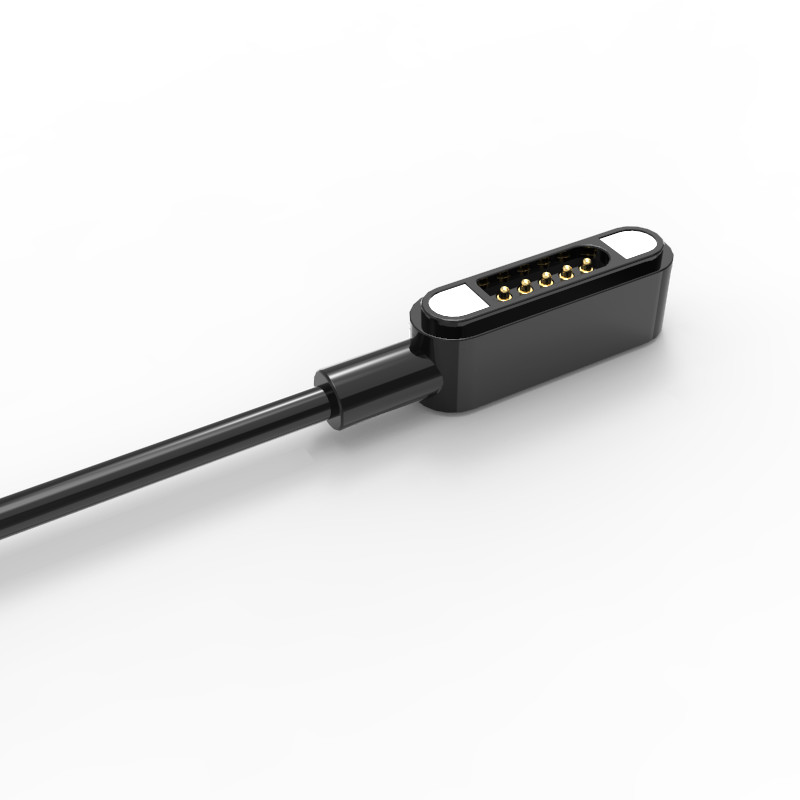

Με ελατήριο συνδετήρα μαγνητικού καλωδίου 5 πιν μαγνητικού συνδετήρα δεδομένων μαύρο

Συνδετήρας μαγνητικού καλωδίου Pogo 5 Pin Connector Συνδετήρας με ελατήριο

1Υλικά & Κατασκευή

Πινέλα Pogo: Χαλκός, επιφάνεια επιχρυσωμένη (ασφαλίζει χαμηλή αντοχή σε επαφή και αντοχή στη διάβρωση).

Συνδετήρας USB:Κέλυφος από ανοξείδωτο χάλυβα (USB 2.0) για αντοχή και προστασία.

Διαμονή:HTN (υψηλής θερμοκρασίας νάιλον) + 30% γέμισμα, UL94 V-0 (αντιφλεγμονώδης, αντέχει υψηλές θερμοκρασίες).

Εξωτερική μούχλα (σύνδεση):Μαύρο TPE 80A (ευέλικτο, ανθεκτικό στην τριβή θερμοπλαστικό ελαστομερές).

Μαγνήτης:Μόνιμος μαγνήτης νεοδαιμίου σιδήρου βορίου (NdFeB) (υψηλής απόδοσης, ισχυρή προσκόλληση).

ΚαλώδιοΥπερβολική δόση3.5mm,4 πυρήνες

Κόκκινο & Μαύρο: 65 νήματα × 0,08 mm (καθαρό χαλκό, μεγαλύτερη χωρητικότητα ρεύματος).

Λευκό & Πράσινο: 16 νήματα × 0,08 mm (καθαρό χαλκό, πιθανότατα για δεδομένα/σημείο).

Απομόνωση:Μαύρη επικάλυψη TPE(ελαστικός και ανθεκτικός)

2Μηχανικές ιδιότητες

Δύναμη ελαστικού: 80g ± 20g σε ύψος εργασίας 1,0 mm (ασφαλίζει σταθερή πίεση επαφής)

Δύναμη μαγνητικής προσκόλλησης: > 550G (ασφαλής αγκύρωση αρσενικού-γυναικείου).

Διαρκεία ζωής: 50.000+ κύκλους (υψηλή αντοχή).

Τμήματα ασφάλειας: σχεδιασμός κατά βραχυκυκλώματος και σήμανση πολικότητας για τη σωστή ευθυγράμμιση.

3Ηλεκτρικές ιδιότητες

Κατηγοριακή τάση: 12V DC.

Τωρινές βαθμολογίες:

Συνεχή: 3,0A.

Πύργος (Μιαμερών): 4,0A μέγιστο.

Αντίσταση επαφής: ≤ 50mΩ (χαμήλεια ισχύος χαμηλή).

Συμμόρφωση: RoHS & REACH (φιλικό προς το περιβάλλον).

4Εφαρμογές

Μοντυλικά Ηλεκτρονικά: φορητά, συσκευές IoT, αποσυναρμολογήσιμοι αισθητήρες.

Συνδέσεις PCB: Συναρμολογημένες σε πλαίσια ή υπεργυρισμένες.

Συστήματα συμβατά με USB: Συνδυάζει παροχή ισχύος (12V/3A) με δεδομένα μέσω USB 2.0.

Χρήση υψηλής αξιοπιστίας: Αυτοκινητοβιομηχανικό, ιατρικό ή βιομηχανικό εξοπλισμό (εξαιτίας του UL94 V-0 και της διάρκειας ζωής 50k κύκλων).

Παράμετρος μαγνητικών συνδέσμων 5Pin:

Τεχνικό σχέδιο του ανδρικού συνδέσμου καλωδίου 5 πιν (κλειδιώδεις διαστάσεις):

Τεχνικό σχέδιο μαγνητικού συνδέσμου 5Pin θηλυκής φύσης (κλειδιώδεις διαστάσεις):

Πώς να κάνετε την παραγγελία
* Μας στέλνετε σχέδιο ή δείγμα

* Η επαγγελματική ομάδα μηχανικών μας διεξάγει την αξιολόγηση

* Συγκρίνετε το σχέδιο και φτιάχνουμε το δείγμα για να σας το στείλουμε

* Δοκιμάζετε το δείγμα και το εγκρίνετε, μετά κάνετε μια παραγγελία και πληρώνετε προκαταβολή 50%

* Αρχίζουμε να φτιάχνουμε το προϊόν

* Όταν το εμπόρευμα είναι έτοιμο, κάνουμε φωτογραφίες για την επιταγή σας και στη συνέχεια να πληρώσει το υπόλοιπο

* Σας παραδίδουμε τα προϊόντα με DHL, TNT, UPS, Fedex

Προθεσμία πληρωμής:Τ/Τ, 50% κατάθεση, 50% υπόλοιπο

Μέθοδος πληρωμής:T/T, PayPal, OCBC

Χρονοδιάγραμμα παρακολούθησης:Δείγμα αποθέματος 2-3Ημέρα εργασίας/προσαρμοσμένο δείγμα 5-7Ημέρα εργασίας

Προθεσμία παραγωγής:10-15 εργάσιμες ημέρες

Κατασκευασμένο για:Αμερική, Ευρώπη, Ασία, Νότια Αφρική

Χρονοδιάγραμμα συναλλαγής:Εξαγωγές

Μεταφορές:Αεροπορία, θαλάσσια, ταχεία.

Υπηρεσία:Υψηλή ποιότητα με λογική τιμή, υπηρεσία OEM, οποιοδήποτε ειδικό μέγεθος, χρώμα, σχέδια είναι αποδεκτά

Οποιαδήποτε ερώτηση, παρακαλώ στείλτε στοunion@upetech.net
